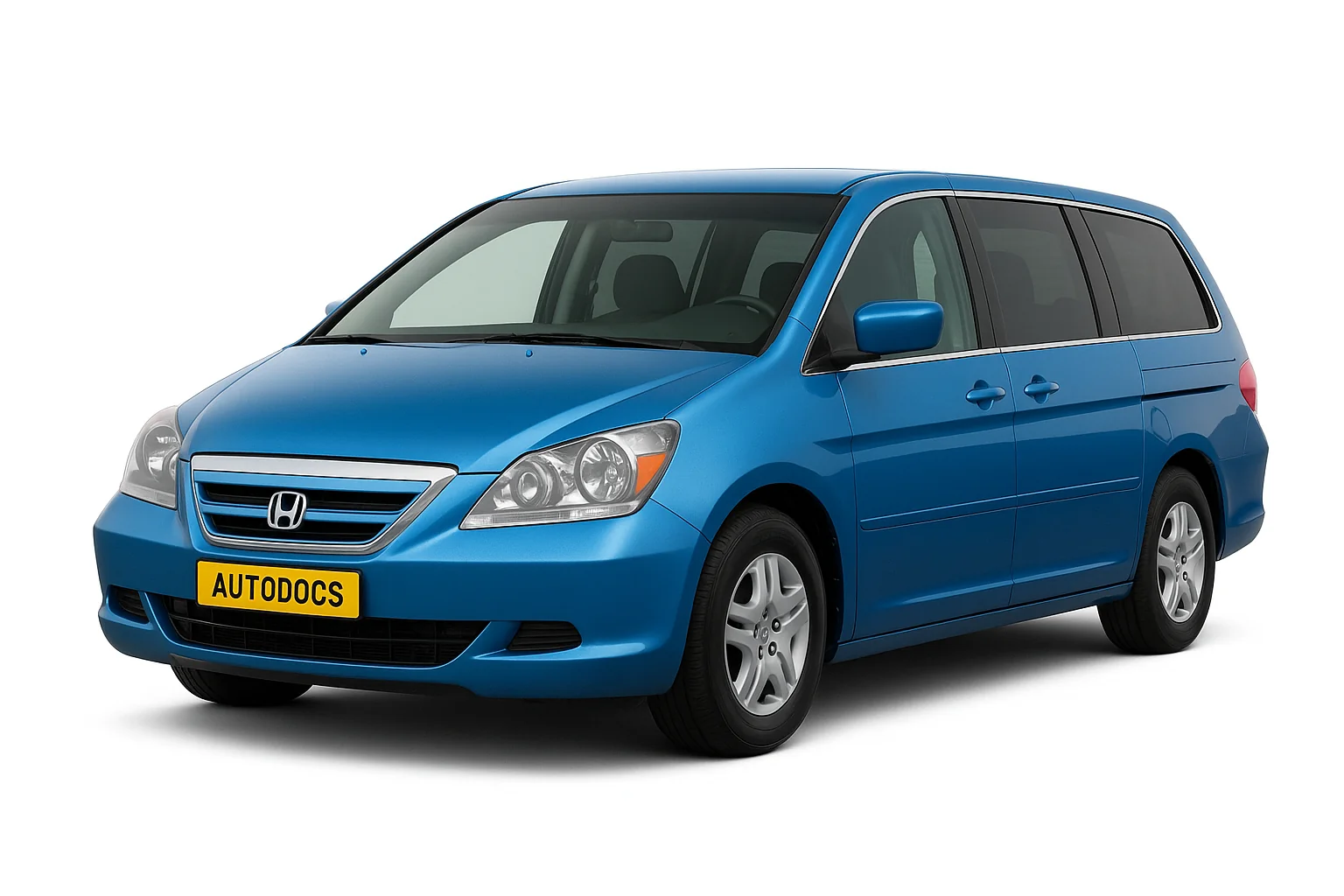

Honda Odyssey 3 го покоління випускалася в 2003, 2004, 2005, 2006, 2007, 2008, 2009 і 2010 з індексами кузова RB1, RB2 і ресталінгові RL3 і RL4 або RB3, RB. У цій публікації ми покажемо місця розташування електронних блоків управління, повний опис запобіжників та реле Хонда Одіссей 3 4 зі схемами блоків та фото прикладами їх виконання. Виділимо запобіжник, що відповідає за прикурювач.
Розташування блоків та призначення запобіжників та реле може відрізнятись від представленого та залежить від року випуску, регіону постачання та рівня електричного оснащення Вашого автомобіля.
Зміст
Блоки в салоні
Розташування
Загальна схема розташування блоків
Опис
- Блок запобіжників та реле №1
- Parking/Back-Up Sensor Control Unit
- Реле електроприводу педального вузла (вперед)
- Реле електроприводу педального вузла (назад)
- Блок керування автоматичним освітленням
- Блок керування комбінованим перемикачем
- '08-'10: Блок управління системою гучного зв'язку (HandsFreeLink)
- '08-'10: Блок управління денними ходовими вогнями (DRL)
- Блок запобіжників та реле №2
- Реле відкриття/закриття люка
Блок запобіжників та реле №1
Під панеллю приладів на стійці, з боку водія, знаходиться перший блок із запобіжниками та реле.
Фото приклад
Схема
Позначення
| 1 | 7,5A '08-'10: Система контролю тиску в шинах (TPMS) |
| 2 | 15A Котушки запалювання, блок керування двигуном та коробкою передач (PCM), реле блоку керування двигуном (Main) |
| 3 | 10A Реле денних ходових вогнів (DRL), блок керування денними ходовими вогнями ('08-'10), блок кузовної електроніки (MICU) |
| 4 | 15A Датчики співвідношення повітря /паливо (A/F), кисневі датчики, що підігріваються (HO2S) |
| 5 | 10A Аудіосистема, блок керування навігацією, XM ресівер, DVD плеєр |
| 6 | 7,5A Освітлення салону, освітлення багажного відсіку, лампи у дверях |
| 7 | 7,5A Комбінований перемикач, блок кузовної електроніки у двері, блок кузовної електроніки (MICU), задній блок кузовної електроніки, комбінація приладів, блок керування іммобілайзером (ресивер), дисплей, блок керування навігацією, блок керування електроприводом лівих/правих зсувних дверей, блок керування електроприводом дверей багажника, блок керування електроприводом сидіння, блок керування системою гучного зв'язку (HandsFreeLink) ('08-'10), Imoes ('08-'10), електропривод дзеркал ('08-'10 – Touring) |
| 8 | - |
| 9 | 10A '05-'07: Розетка з боку водія (прикурювач) |
| 15A '08-'10: Розетка з боку водія (прикурювач) | |
| 10 | 7.5A Блок управління подушками безпеки (SRS), система визначення зайнятості сидіння переднього пасажира (OPDS/ODS). індикатор відключеної подушки безпеки переднього пасажира |
| 11 | 30A Передній склоочисник |
| 12 | 15A Задня розетка, освітлення багажного відсіку (прикурювач) |
| 13 | 20A Електропривод лівих зсувних дверей |
| 14 | 20A Електропривод сидіння |
| 15 | 20A Реле електроприводу педального вузла |
| 16 | 20A Електропривод сидіння |
| 17 | 20A Електропривод дверей багажника |
| 18 | 15A Генератор, датчик положення педалі гальма, датчик електричного навантаження (ELD), система уловлювання парів бензину (EVAP), блок керування та модулятор тиску VSA, блок керування двигуном та коробкою передач – PCM (VBSOL & IG1 ACC) |
| 19 | 15A Паливний насос, блок керування іммобілайзером (ресивер), блок керування двигуном та коробкою передач – PCM (IG1), Imoes ('08-'10) |
| 20 | 10A Задній склоочисник та омивач |
| 21 | 7,5A Комбінація приладів, соленоїд блокування селектора коробки передач, блок кузовної електроніки (MICU), задній блок кузовної електроніки, система автоматичного освітлення, комбінований перемикач, система допомоги при паркуванні, блок керування електрогідравлічними подушками двигуна, електропривод дзеркал, блок керування електроприводом правих зсувних дверей, блок керування електроприводом дверей багажника, блок керування електроприводом сидіння, система контролю тиску в шинах (TPMS), денні ходові вогні, блок керування компасом |
| 22 | 10A Блок управління подушками безпеки (SRS) |
| 23 | 7,5A Діод вентилятора системи охолодження двигуна, блок управління двигуном та коробкою передач – PCM (LAF R) |
| 24 | 20A Задній лівий склопідйомник |
| 25 | 20A Задній правий склопідйомник |
| 26 | 20A Склопідйомник переднього пасажира |
| 27 | 20A Склопідйомник водія, блок кузовної електроніки у двері |
| 28 | 20A Реле відкриття/закриття люка |
| 29 | - |
| 30 | 10A Електропривод дзеркал, AC інвертор, система автоматичного освітлення, електропривод педального вузла, панель керування клімат-контролем/кондиціонером, реле обігрівача, блок керування двигуном та коробкою передач – PCM (FAN L & ACC L), блок керування заднім клімат-контролем/ кондиціонером , система рециркуляції, дзеркало заднього виду з авто затемненням ('07-'10), дисплей камери заднього виду ('07-'10), запобіжник: №2 |
| 31 | 15A '08-'10: Блок керування двигуном та коробкою передач (PCM) |
| 32 | 10A Аудіосистема, система активного шумоподавлення, підсилювач аудіосистеми, розважальна система для задніх пасажирів, розетка з водійської/пасажирської сторони, дисплей, блок керування навігацією, блок кузовної електроніки (MICU), блок керування системою гучного зв'язку (HandsFreeLink) ('08' ) |
| 33 | - |
| 7,5A '08-'10: Блок управління двигуном та коробкою передач (PCM), сигнал стартера | |
| Реле | |
| R1 | Аварійна сигналізація та покажчики повороту |
| R2 | Котушки запалювання |
| R3 | Блок керування двигуном (PGM-FI No.1) |
| R4 | Розетка з боку водія |
| R5 | Паливний насос (PGM-FI No.2) |
| R6 | Склопідйомники |
| R7 | Блок керування двигуном (PGM-FI Subrelay) |
| R8 | Стартер |
За роботу прикурювача відповідає запобіжник №9.
Блок запобіжників та реле №2
Другий блок із запобіжниками та реле розташований під панеллю з боку пасажира. Також закритий захисною кришкою.
Схема
Призначення
| 1 | 30А Реле заднього обігрівача |
| 2 | - |
| 3 | 15А Реле дросельної заслінки (ETCS) |
| 4 | 20А Центральний замок, блок кузовної електроніки (MICU) |
| 5 | - |
| 6 | 15А Підігрів передніх сидінь |
| 7 | 7,5А Підсвічування салону, аудіосистема, дисплей, блок керування навігацією, підсвічування попільнички, круїз-контроль, панель управління клімат-контролем, електропривод зсувних дверей, DVD плеєр, освітлення ящика рукавички, розважальна система для задніх пасажирів |
| 8 | 20А Електропривод правих зсувних дверей |
| 9 | 10А '05-'07: Розетка з боку пасажира |
| Реле | |
| R1 | Електрогідравлічні подушки двигуна |
| R2 | Дросельна заслінка (ETCS) |
| R3 | Підігрів сидінь |
| R4 | '05-'07: Розетка з боку пасажира |
Додаткові елементи
Схема
Розшифровка
- AC інвертор
- Блок керування електроприводом дверей багажного відсіку
- Блок керування електроприводом лівих зсувних дверей
- XM ресивер
Схема
Опис
- Блок керування компасом
- Блок керування системою контролю тиску в шинах (TPMS)
- Розважальна система для задніх пасажирів
- Блок керування електроприводом правих зсувних дверей
- Блок керування заднім клімат-контролем
- Задній блок кузовної електроніки (MICU) (реле заднього обігрівача)
Блоки під капотом
Розташування
Загальна схема розташування блоків під капотом
Позначення
- Блок реле
- Блок управління двигуном та коробкою передач (PCM)
- Блок запобіжників та реле
- Блок запобіжників
- Блок керування та модулятор тиску VSA
Блок реле
Схема
Призначення
| R1 | Canada ('05-'06): Управління вентилятором |
| Canada ('07-'10): Протитуманне світло | |
| R2 | - |
| R3 | USA: Протитуманне світло |
| Canada: Денні ходові вогні | |
| R4 | Протитуманне світло |
| Canada ('07-'10): Управління вентилятором |
Блок запобіжників та реле
Знаходиться під капотом із правого боку моторного відсіку.
Звіряйте позначення елементів зі своїми схемами на кришці блоків.
Схема
Розшифровка
| 1 | 10А Ліва фара (ближнє світло) |
| 2 | 30А Обігрів заднього скла |
| 3 | 10А Ліва фара (дальнє світло) |
| 4 | 15А Габаритні вогні, освітлення номерного знака, підсвічування панелі приладів, підсвічування салону, роз'єм для підключення причепа, запобіжник: №7 |
| 5 | 10А Права фара (дальнє світло) |
| 6 | 10А Права фара (ближнє світло) |
| 7 | 7,5А Лампи заднього ходу |
| 8 | 15А Діагностичний роз'єм (DLC), блок управління двигуном та коробкою передач (PCM), реле блоку управління двигуном (PGM-FI №1), реле паливного насоса (PGM-FI №2), датчик положення распредвала (CMP), датчик положення колінчастого валу (CKP) A/B, форсунки, запобіжник: № 23 |
| 9 | 30А Вентилятор кондиціонера |
| 10 | - |
| 11 | 30А Реле управління вентилятором системи охолодження, вентилятор системи охолодження |
| 12 | 7,5А Муфта компресора кондиціонера |
| 13 | 20А Лампи стоп-сигналу, звуковий сигнал (високий/низький тон), замок запалювання, датчик положення педалі гальма |
| 14 | 30А Обігрів заднього скла, задній блок кузовної електроніки (MICU) |
| 15 | 40А Запобіжники (блок запобіжників у салоні №1): № 5, 6, 7, 8, 9; запобіжники (блок запобіжників у моторному відсіку) № 7 |
| 16 | 15А Реле аварійної сигналізації та покажчиків повороту, роз'єм для підключення причепа (YOP) |
| 17 | 30А Блок керування та модулятор тиску VSA |
| 18 | 30А Блок керування та модулятор тиску VSA |
| 19 | 30А Запобіжники (блок запобіжників у салоні №1): № 1, 2, 3, 4 |
| 20 | 40А Запобіжники (блок запобіжників у салоні №1): № 12, 14, 15, 16, 17 |
| 21 | 40А Обігрівач |
| 22 | 120А Генератор, запобіжники (блок запобіжників у моторному відсіку) № 1, 3, 4, 5, 6, 8, 9, 10, 11, 12, 14, 15, 19, 20, 21, 22 |
| 70А Запобіжники (блок запобіжників у салоні №2): № 1, 2, 3, 4, 5, 6, 8, 9 | |
| 23 | 50А Замок запалювання |
| 50А з протиугінною системою: Реле склопідйомників, запобіжники (блок запобіжників у салоні №1): No. 27, 28 | |
| 40А без протиугінної системи: Реле склопідйомників, запобіжники (блок запобіжників у салоні №1): No. 27, 28 | |
| Реле | |
| R1 | Вентилятор системи охолодження |
| R2 | Вентилятор кондиціонера |
| R3 | Обігрів заднього скла |
| R4 | Муфта компресора кондиціонера |
| R5 | Передній обігрівач |
Блок запобіжників
Схема
Опис
| 1 | - |
| 2 | 40А Електропривод лівих зсувних дверей |
| 3 | 40А Електропривод правих зсувних дверей |
| 4 | 40А Електропривод дверей багажника |
| 5 | 20А Підсилювач аудіосистеми (Premium Sound System) |
| 6 | 20А AC інвертор |
| 7 | 10А Реле протитуманного світла |
| 8 | 10А EX-L, Touring (3.5L J35A7): Блок керування електрогідравлічними подушками двигуна |
| 9 | 7,5А '05-'07: Система контролю тиску в шинах (TPMS) |
| 20А '08-'10: Електропривод сидіння переднього пасажира | |
| 10 | 20А '08-'10: Електропривод сидіння переднього пасажира |
| 11 | 7,5А Розважальна система для задніх пасажирів |
