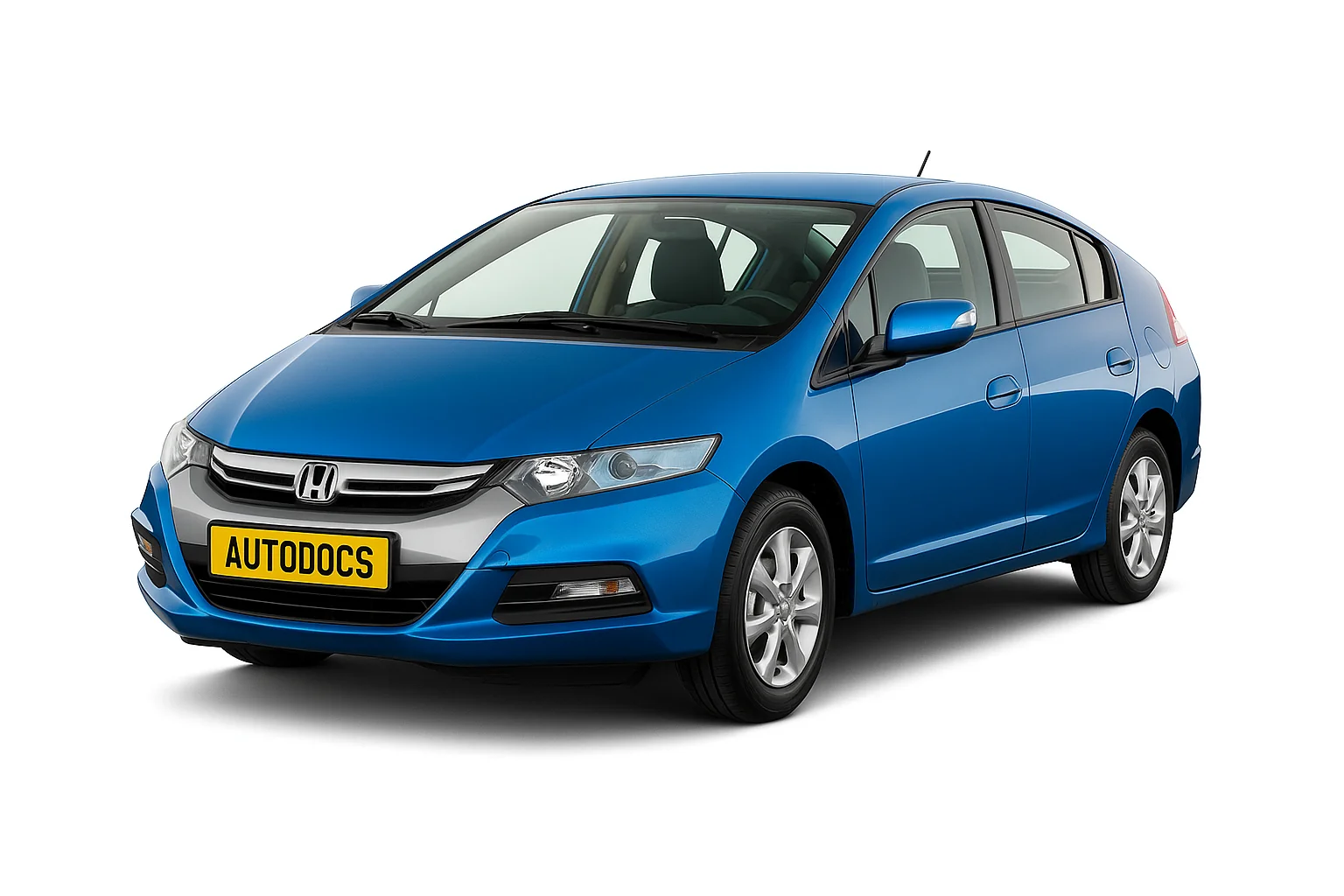

Honda Insight 2 го покоління випускався у 2009, 2010, 2011, 2012, 2013, 2014, 2015 з позначенням ZE2 та ZE3. За цей час модель пройшла рестайлінг. У цій статті ми надамо інформацію про розташування електронних блоків управління, докладний опис запобіжників та реле Хонда Інсайт зі схемами блоків та їх фотографіями. Зазначимо запобіжник, що відповідає за прикурювач.
Розташування блоків та призначення елементів у них може відрізнятися від представленого та залежить від року випуску, рівня електричного обладнання та регіону постачання Вашого автомобіля.
Зміст
Блоки в салоні
Розташування
Загальна схема розташування блоків у салоні
Опис
- Блок запобіжників та реле
- Блок керування системою контролю тиску в шинах (TPMS)
- Комбінація приборів
- Комбінація приборів
- Блок керування подушками безпеки
- Блок управління підсилювачем рульового керування (EPS)
- Реле актуатора замка кришки багажника
Блок запобіжників та реле
У салоні, основний блок запобіжників та реле знаходиться у нижній частині панелі приладів, з боку водія, за захисною кришкою.
Сам блок виглядатиме приблизно отак.
Звіряйте актуальне призначення елементів зі своєю схемою на звороті захисної кришки.
Приклад схеми з кришки блоку
Схема
Позначення
| 1 | 15А Аудіосистема, навігація, освітлення салону, освітлення багажного відсіку, діагностичний роз'єм (DLC), комбінація приладів, блок керування системою гучного зв'язку (HandsFreeLink), блок керування іммобілайзером, блок кузовної електроніки (MICU) (+B BACK UP), блок керування силовий установкою (MCM) |
| 2 | 7,5А Система контролю тиску в шинах (TPMS) |
| 3 | 20А Склопідйомник водія, блок керування склопідйомниками |
| 4 | - |
| 5 | 10А Лампи заднього ходу, блок кузовної електроніки (MICU) |
| 6 | 10А Блок керування подушками безпеки |
| 7 | 10А Блок управління двигуном та коробкою передач – PCM (VBSOL) |
| 8 | 7,5А Блок управління подушками безпеки, система визначення зайнятості сидіння переднього пасажира (ODS), індикатор відключеної подушки безпеки переднього пасажира |
| 9 | - |
| 10 | 7,5А Реле муфти компресора кондиціонера, реле обігрівача, блок управління клімат-контролем, реле управління вентилятором системи охолодження, опціональний конектор, електропривод дзеркал, реле вентилятора системи охолодження, реле обігріву заднього скла, система рециркуляції повітря |
| 11 | 7,5А Блок керування підсилювачем рульового керування (EPS) (IG1), блок керування та модулятор тиску VSA (IG1), багатокоординатний датчик прискорень (VSA), блок керування та модулятор тиску ABS (MTR) (без VSA) |
| 12 | 10А DC-DC перетворювач, система уловлювання парів бензину (EVAP), блок управління двигуном – (Idle Stop Switch), датчик масової витрати повітря (MAF), датчик кисню, що підігрівається (HO2S) |
| 13 | 20А Розетка (Прикурювач) |
| 14 | 7,5А Аудіосистема, навігація, соленоїд блокування ключа запалювання, блок управління системою гучного зв'язку (HandsFreeLink), блок кузовної електроніки - MICU (ACC), опціональний конектор |
| 15 | 7,5А Денні ходові вогні, блок кузовної електроніки (MICU) |
| 16 | 10А Задній склоочисник |
| 17 | 20А Склопідйомник переднього пасажира |
| 18 | 20А Задній правий склопідйомник |
| 19 | 20А Задній лівий склопідйомник |
| 20 | 15А Реле паливного насоса (PGM-FI №2 ('12-'14)), блок управління іммобілайзером, блок управління двигуном та коробкою передач – PCM (IG1) ('12-'14) |
| 21 | 15А Насос омивача скла, блок кузовної електроніки (MICU) |
| 22 | 7,5А Датчик електричного навантаження (ELD), комбінація приладів, блок кузовної електроніки – MICU (IG1 METER), блок керування силовою установкою (MCM), соленоїд блокування селектора, система контролю тиску в шинах (TPMS) |
| 23 | 10А Реле покажчиків повороту та аварійної сигналізації, блок кузовної електроніки (MICU) |
| 24 | 10А Датчик положення педалі гальма, лампи стоп-сигналу, додатковий стоп-сигнал, реле звукового сигналу, блок кузовної електроніки (MICU), блок керування двигуном та коробкою передач (PCM) |
| 25 | - |
| 26 | 10А Датчик співвідношення повітря/паливо (A/F), система уловлювання парів бензину (EVAP), запобіжник: № 31 (7.5 A) |
| 27 | 30А Центральний замок, блок кузовної електроніки (MICU) |
| 28 | 20А Фари, блок кузовної електроніки (MICU) |
| 29 | 10А Габаритні вогні, блок кузовної електроніки (MICU) |
| 30 | 30А Вентилятор системи охолодження (реле вентилятора системи охолодження), вентилятор кондиціонера (реле управління вентилятором системи охолодження) ('12-'14) |
| 31 | 7,5А Реле вентилятора кондиціонера (діод кондиціонера B) |
| 32 | 10А Права фара (ближнє світло) |
| 33 | 20А Реле котушок запалювання, запобіжник (моторний відсік): №1 (15 A), 2 (15 A) |
| 34 | 10А Ліва фара (ближнє світло) |
| 35 | 15А Актуатор замку дверей переднього пасажира, актуатор замку задніх правих дверей |
| 36 | 15А Актуатор замку дверей водія, актуатор замку задніх лівих дверей |
| 37 | 30А Блок керування та модулятор тиску VSA або ABS |
| 38 | 15А Актуатор замку дверей водія (блокування) |
| 39 | 15А Датчик положення колінчастого валу (CKP), датчик положення розподільного валу (CMP), реле дросельної заслінки (ETCS), форсунки, блок керування двигуном та коробкою передач – PCM (IGP), реле блоку керування двигуном (PGM-FI №1), реле паливного насоса (PGM-FI №2) |
| 40 | - |
| 41 | - |
| 42 | 10А Блок управління силовою установкою (MCM), реле MCM №1, реле MCM №2 |
| 43 | 7,5А Компресор кондиціонера (реле муфти компресора кондиціонера) |
| 44 | 7,5А Реле стартера, блок управління двигуном та коробкою передач – PCM (STS) |
| 45 | 7,5А Реле замка кришки багажника |
| 46 | - |
| 47 | 30А Вентилятор кондиціонера (реле вентилятора кондиціонера), вентилятор системи охолодження (реле управління вентилятором системи охолодження) ('10-'11) |
| 48 | 10А Ліва фара (дальнє світло) |
| 49 | 15А Актуатор замку дверей переднього пасажира (блокування), актуатор замку задніх правих дверей (блокування) |
| 50 | 15А Актуатор замку задніх лівих дверей (блокування) |
| 51 | 10А Права фара (дальнє світло) |
| 52 | 15А Реле дросельної заслінки (ETCS), блок керування двигуном та коробкою передач – PCM (IG1ETCS) |
| 53 | 10А Інтелектуальний блок живлення (IPU), модуль інвертора двигуна (MPI) |
| 54 | - |
| 55 | 10А Обігрів дзеркал |
| 56 | 30А Передній склоочисник, блок кузовної електроніки (MICU) |
| 57 | 30А Опалювач (реле обігрівача) |
| 58 | 30А Блок керування та модулятор тиску VSA або ABS |
| 59 | 30А без обігріву дзеркал: Реле обігріву заднього скла |
| 40А Реле обігріву заднього скла, запобіжник: №55 (10 A)) | |
| 60 | 50А Замок запалювання |
| 30А Омивач фар | |
| Реле | |
| R1 | Склопідйомники |
| R2 | Обігрівач |
| R3 | Датчик співвідношення повітря/паливо (A/F) |
| R4 | Освітлення |
| R5 | Котушки запалювання |
| R6 | Блок керування двигуном (PGM-FI №1) |
| R7 | Дросельна заслінка (ETCS) |
| R8 | Обігрів заднього скла |
| R9 | Замок дверей водія (блокування) |
| R10 | Стартер |
| R11 | - |
За роботу прикурювача відповідає запобіжник №13.
Додаткові елементи
Схема
Призначення
- Блок керування іммобілайзером
- Блок керування клімат-контролем
- Блок управління аудіосистемою та навігацією
- Блок управління системою гучномовного зв'язку (HandsFreeLink)
Схема
Розшифровка
- Блок управління силовою установкою (MCM)
- Реле блоку керування силовою установкою (MCM №1)
- Реле блоку керування силовою установкою (MCM №2)
Блоки під капотом
Розташування
Загальна схема розташування блоків під капотом
Опис
- Блок керування та модулятор тиску VSA або ABS
- Блок управління двигуном та коробкою передач (PCM)
- Блок реле №1
- Блок реле №2
У автомобілях з правим розташуванням керма, можливе інше розташування блоку реле 2.
Блок реле 1
Схема
Призначення
| 1 | 15А Котушки запалювання |
| 2 | 15А Котушки запалювання |
| R1 | Управління вентилятором |
| R2 | Паливний насос (PGM-FI №2) |
Блок реле 2
Схема
Позначення
- R1 – Вентилятор кондиціонера
- R2 – Вентилятор системи охолодження двигуна
- R3 – Муфта компресора кондиціонера
Силовий блок
На плюсовій клемі акумуляторної батареї встановлюється блок запобіжників високої потужності. Для доступу необхідно прибрати захист.
Схема
Розшифровка
- 100А DC-DC перетворювач, реле освітлення, реле склопідйомників, реле замку двері водія (блокування), запобіжники: № 1, 2, 3, 9, 17, 18, 19, 25, 26, 27, 28, 29, 30, 32 , 33, 34, 37, 38, 39, 40, 41, 42, 43, 45, 46, 47, 52, 53, 57, 58, 59, 60
- 60А Блок керування підсилювачем рульового керування (EPS)
- 20А Запобіжники: 23, 24
