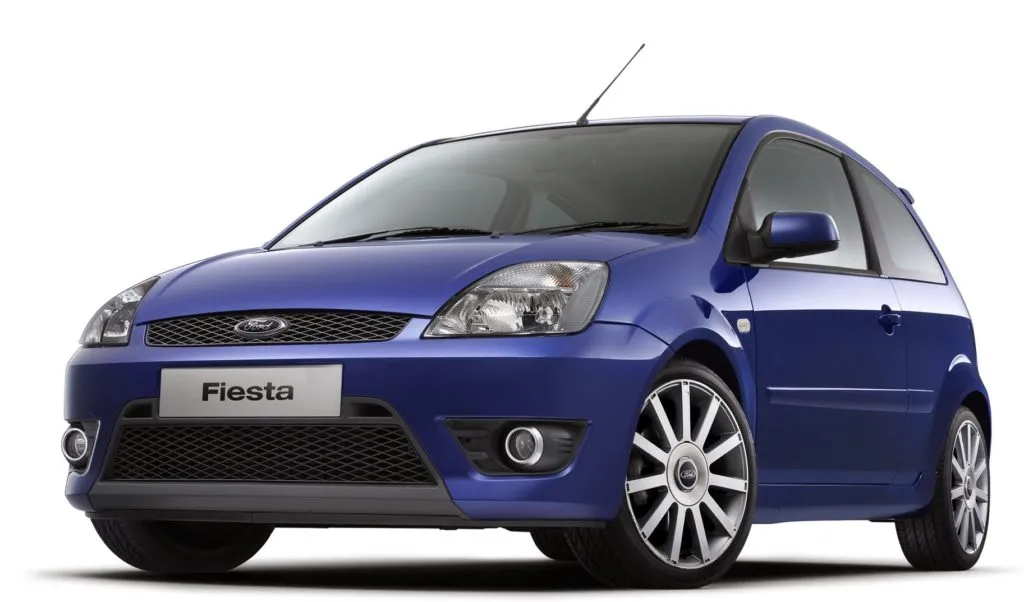

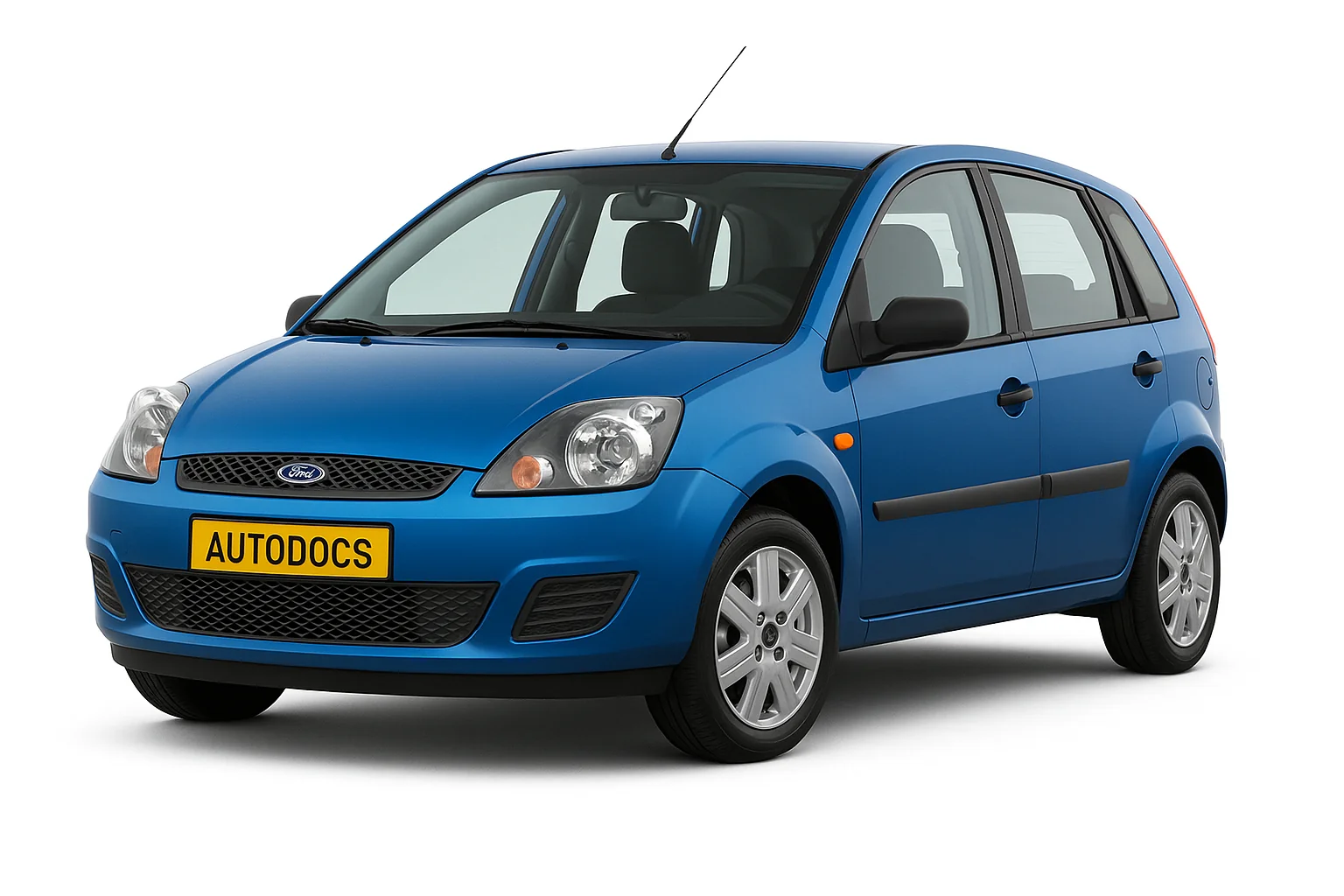

Субкомпактний автомобіль Ford Fiesta 5 го покоління виробляли у 2002, 2003, 2004, 2005, 2006, 2007 і 2008 році. За цей період автомобіль пройшов рестайлінг, який торкнувся переважно зовнішнього вигляду автомобіля. У даній публікації ми покажемо призначення запобіжників і реле Форд Фієста 5-го покоління з фотографіями і схемами блоків, в яких вони знаходяться. Відзначимо запобіжник прикурювача. Насамкінець запропонуємо для скачування повне керівництво з ремонту та експлуатації.
Призначення запобіжників може відрізнятися від представленого опису і залежать від року випуску та рівня комплектації автомобіля.
Блок у салоні
Основний блок із запобіжниками і реле розташований у салоні, за бардачком. Для доступу до нього треба злегка стиснути з боків стінки.
| № | A | Опис запобіжників |
|---|---|---|
| F1 | Резерв | |
| F2 | Причіп | |
| F3 | Причіп | |
| F4 | 10 | Система опалення (кондиціонування) та вентиляції салону |
| F5 | 20 | Антиблокувальна система (ABS) |
| F6 | 30 | Антиблокувальна система (ABS) |
| F7 | 15 | Коробка передач Durashift EST |
| F8 | 7,5 | Електропривод зовнішніх дзеркал заднього виду |
| F9 | 10 | Ліва фара ближнього світла |
| F10 | 10 | Права фара ближнього світла |
| F11 | 15 | Освітлення під час руху у світлий час доби |
| F12 | 15 | Ланцюг живлення системи впорскування, ЕБУ системи впорскування |
| F13 | 20 | Система керування двигуном (дизель) |
| F14 | 30 | Стартер |
| F15 | 20 | Паливний насос |
| F16 | 3 | Ланцюг живлення реле системи впорскування, ЕБУ системи впорскування |
| F17 | 15 | Перемикач приладів зовнішнього освітлення |
| F18 | 15 | Автомагнітола |
| F19 | 15 | Освітлення під час руху у світлий час доби |
| F20 | 7,5 | Панель приладів, таймер вимкнення, ліхтар освітлення номерного знака |
| F21 | Резерв | |
| F22 | 7,5 | Габаритне світло ліва сторона |
| F23 | 7,5 | Габаритне світло правий бік |
| F24 | 20 | Центральний замок і звуковий сигнал охоронної сигналізації |
| F25 | 15 | Аварійна світлова сигналізація |
| F26 | 20 | Електрообігрів заднього скла дверей задка |
| F27 | 15 | Звуковий сигнал |
| F28 | 3 | Акумулятор, стартер |
| F29 | 15 | Прикурювач |
| F30 | 15 | Система запалювання |
| F31 | 10 | Перемикач приладів зовнішнього освітлення |
| F32 | 7,5 | Електрообігрів зовнішніх дзеркал заднього виду |
| F33 | 7,5 | Перемикач приладів |
| F34 | Резерв | |
| F35 | 7,5 | Підігрів передніх сидінь |
| F36 | 30 | Склопідйомники |
| F37 | 3 | Антиблокувальна система (ABS) |
| F38 | 7,5 | Електронний блок загального призначення |
| F39 | 7,5 | Подушки безпеки |
| F40 | 7,5 | Автоматична коробка передач |
| F41 | Резерв | |
| F42 | 30 | Обігрів вітрового скла |
| F43 | 30 | Обігрів вітрового скла |
| F44 | 3 | Автомагнітола |
| F45 | 15 | Стоп-сигнали |
| F46 | 20 | Склоочисник та омивач вітрового скла |
| F47 | 10 | Склоочисник скла дверей задка |
| F48 | 7,5 | Ліхтар заднього ходу |
| F49 | 30 | Електродвигун обігрівача |
| F50 | 20 | Протитуманні ліхтарі |
| F51 | 15 | запобіжник додаткового прикурювача |
| F52 | 10 | Ліва фара дальнього світла |
| F53 | 10 | Права фара дальнього світла |
| Призначення реле | ||
| R1 | 40 | Електропривод складання зовнішніх дзеркал |
| R2 | 40 | Обігрів вітрового скла |
| R3 | 70 | Система запалювання |
| R4 | 20 | Фари ближнього світла |
| R5 | 20 | Фари дальнього світла |
| R6 | 20 | Паливний насос |
| R7 | 40 | Стартер |
| R8 | 40 | Електровентилятор обігрівача |
| R9 | 20 | Освітлення під час руху у світлий час доби |
| R10 | 20 | Заряджання акумуляторної батареї |
| R11 | 40 | Система впорскування, ЕБУ системи впорскування |
| R12 | Резерв | |
За прикурювач відповідає запобіжник номер 29 і 51 на 15А.
Блоки під капотом
Монтажний блок запобіжників
Він кріпиться збоку до акумулятора, на його плюсовий дріт і складається з плавких вставок високої потужності. Для доступу до нього треба зняти саму акумуляторну батарею.
| № | A | Позначення |
|---|---|---|
| FА | 80 | Допоміжний обігрівач (обігрівач РТС) |
| FB | 60 | Коробка передач |
| FC | 60 | Допоміжний обігрівач (обігрівач РТС)/ свічки підігріву (дизельний двигун) |
| FD | 40 | Вентилятор охолодження та кондиціонування повітря |
| FE | 60 | Освітлювальне обладнання та загальний електронний модуль (GEM) |
| FF | 60 | Запалювання |
| FG | 60 | Двигун та освітлювальне обладнання |
| FH | 60 | Обігрів лобового скла, АБС, ESP, скло підйомники |
Блок реле
Цей блок розташований поруч з акумулятором, має вигляд у формі квадрата.
| № | Позначення |
|---|---|
| R1 | Вимкнення А/С при широко відкритій дросельній заслінці |
| R2 | Високошвидкісний режим вентилятора охолодження двигуна |
| R3 | Допоміжний обігрівач (обігрівач РТС) |
| R4 | Допоміжний обігрівач (обігрівач РТС) |
Керівництво Форд Фієста 5
Потрібно більше інформації про ремонт і експлуатацію Ford Fiesta 5-го покоління? Вивчіть цей посібник: "скачати"
