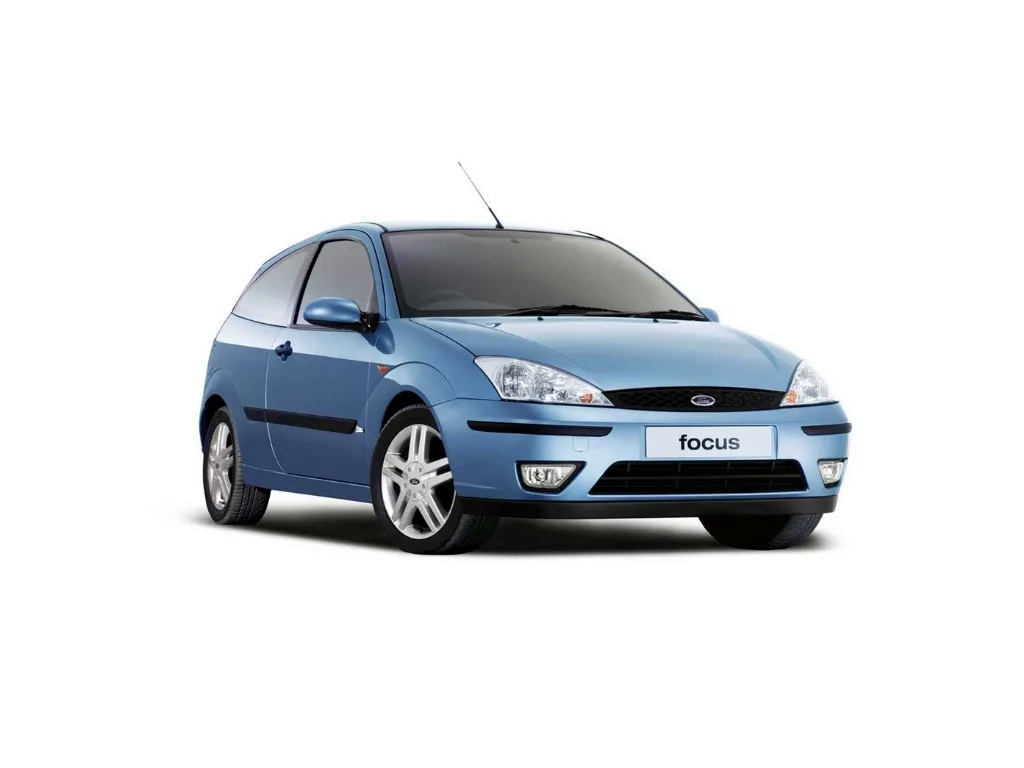

Ford Focus 1 го покоління mk1 Європеєць та Американець випускався у 1998, 1999, 2000, 2001, 2002, 2003, 2004 та 2005 роках. За цей час автомобіль пройшов рестайлінг 1 раз. У нашому матеріалі ви знайдете опис блоків запобіжників та реле Форд Фокус 1-го покоління зі схемами та місцями їх розташування. Окремо відзначимо запобіжник, що відповідає за прикурювач. Наприкінці запропонуємо для скачування електричні схеми автомобіля.
Призначення запобіжників може відрізнятися від представленого і залежить від року випуску та країни поставки Форд Фокус 1. Тобто позначення в автомобілях європейської збірки може відрізнятися від американської. А якщо не підходить покоління, вивчіть цей матеріал: Фокус 2 та Фокус 3 .
У Ford Focus 1-го покоління передбачені два основні блоки із запобіжниками та реле. Один знаходиться у салоні, інший під капотом.
Блок у салоні
Він знаходиться в панелі приладів, з боку водія, за ящиком рукавички або захисною кришкою.
На звороті якої буде нанесено актуальне призначення запобіжників для вашої моделі.
Фото – схема
Опис запобіжників
| 30 | 10А Вимикач зовнішнього освітлення 7,5 ABS-модуль |
| 31 | 15А Магнітола |
| 32 | 15А Покажчики повороту 10А Вимикач світла |
| 33 | 20А Звуковий сигнал, електропривод регулювання переднього сидіння, люк 15А Система аварійної сигналізації |
| 34 | 20А Люк, Звуковий сигнал |
| 35 | 7,5А Лампи освітлення салону, електропривод зовнішніх дзеркал заднього виду |
| 36 | 7,5А Електронні блоки керування, комбінація приладів, блок керування кондиціонером, аварійна сигналізація ('02-'04) |
| 37 | 25А Електросклопідйомники дверей з лівого боку |
| 38 | 25А Електро склопідйомники дверей з правого боку |
| 39 | 15А Регулювання сидінь 10А Світло заднього ходу, автоматичний привід |
| 40 | 10А Ліхтар заднього ходу, 25А Склопідйомник, центральний замок |
| 41 | 7,5А Магнітола (додатковий) |
| 42 | 15А Задні ліхтарі (лампи сигналу гальмування) |
| 43 | 15А Електросклопідйомники, очищувач скла, двері задка |
| 44 | 20А Протитуманні фари та ліхтарі |
| 45 | 7,5А Система кондиціювання повітря, рециркуляція повітря |
| 46 | 7,5А Блок управління АБС 15А Прикурювач |
| 47 | 15А Прикурювач 7,5А Паркувальне світло (ліве) |
| 48 | 10А Сполучна колодка діагностичного роз'єму 7,5А Паркувальне світло (праве) |
| 49 | 25А Обігрів заднього скла/скла двері задка |
| 50 | 7,5А Обігрів зовнішніх дзеркал заднього виду, радіо, панель приладів, центральний таймер |
| 51 | 7,5А Обігрів дзеркал |
| 52 | 15А Підігрів передніх сидінь |
| 53 | 10А Ліхтар заднього ходу, обігрів форсунок склоомивача |
| 54 | 15А Вогні стоп-сигналу |
| 55 | 25А Електросклопідйомники передніх дверей 20А Очищувачі лобового скла |
| 56 | 20А Очисник вітрового скла 25А Електропідйомник бокового скла |
| 57 | 7,5А Лампи габаритного світла (правий бік) |
| 58 | 7,5А Лампи габаритного світла (ліва сторона) або кондиціонер, вентилятор салону |
| 59 | 10А Вимикач зовнішнього освітлення, електронний модуль, панель приладів |
| 60 | 7,5А Блок управління подушок безпеки |
| 61 | 7,5А Електронні блоки, комбінація приладів |
| 62 | 7,5А Ліхтарі освітлення номерного знака 15А Обігрів передніх сидінь |
| 63 | 20А Центральний замок |
Залежно від року випуску за прикурювач відповідають запобіжники номер 46 чи 47 на 15А.
Звертаємо увагу, що 63 запобіжник знаходиться на звороті блоку.
Реле
- Стартер
- Задній склоочисник
- Передній склоочисник
- Розетка (прикурювач)
- Резерв
- Резерв
- Звуковий сигнал
- Реле економії заряду акумуляторної батареї
- Обігрів заднього скла (обігрів дзеркал)
Блок під капотом
Він знаходиться під захисною кришкою, з тильного лівого боку підкапотного простору, поряд із стійкою.
Фото – приклад
Схема
Призначення запобіжників
| 1 | 40А Головна ланцюг бортового електропостачання |
| 2 | 30А Вентилятор системи охолодження (кондиціонер) |
| 3 | 30А Вентилятор системи охолодження (2.0L) |
| 4 | 50А Обігрів лобового скла |
| 5 | 60А Свічка розжарювання дизеля |
| 6 | 30/50А Вентилятор радіатора (кондиціонер) |
| 7 | 40А Основна подача електроенергії в електричну систему автомобіля |
| 8 | 30А Замок запалювання, стартер |
| 9 | 20А Блок керування двигуном |
| 10 | 10А Контроль заряду батареї, діагностичний роз'єм |
| 11 | 30А ABS |
| 12 | 15А Паливний насос, насос високого тиску (дизель) |
| 13 | 30А Склоочисник (омивач) фар |
| 14 | 10А Денні ходові вогні |
| 15 | 10А Муфта компресора кондиціонера |
| 16 | 10А Ближнє світло (ліва сторона) |
| 17 | 10А Ближнє світло (правий бік) |
| 18 | 10А Живлення лямбда-зонд, кисневий датчик, що підігрівається |
| 19 | 10А Денне світло (габаритні вогні) |
| 20 | 10А Управління двигуном |
| 21 | 20А ABS |
| 22 | 15А Денне світло (ближнє світло) |
| 23 | 20А Допоміжний обігрівач, резервне живлення протиугінної системи (ST170) |
| 24 | 30А Свічки розжарювання, сабвуфер (ST170) |
| 25 | 15А Денні ходові вогні |
| 26 | 10А Далеке світло (ліворуч) |
| 27 | 10А Далеке світло (праворуч) |
| 28 | 10А Обігрів лобового скла, живлення підігріву (дизель) |
| 29 | 30А Вентилятор радіатора (кондиціонер) |
| 64 | 30А Мотор обігрівача |
| D1 | Діод блоку керування двигуном |
| D2 | Діод вентилятора системи охолодження |
| D4 | Діод системи охолодження |
Розшифровка реле
| R1 | Запалювання | |
| R2 | Свічки розжарювання, Насос вторинного повітря | |
| R3 | Обігрів лобового скла, Вентилятор системи охолодження | |
| R4 | Омивачі фар | |
| R5 | Дальнє світло | |
| R6 | ближнє світло | |
| R7 | Паливний насос | |
| R8 | Блок керування двигуном | |
| R9 | Вентилятор системи охолодження, Попередній підігрів | |
| R10 | Свічки розжарювання, Вентилятор системи охолодження 2 | |
| R11 | Кондиціонер | |
| R12 | Денні ходові вогні | |
| R13 | Протитуманне світло, Стартер | |
| R14 | Ксенонові лампи | |
| R15 | Вентилятор системи охолодження (висока швидкість) | |
| R16 | Вентилятор системи охолодження (низька швидкість) | |
Електросхеми Форд Фокус 1
Чи не знайшли відповідь на своє запитання? Ознайомтеся з повними електричними схемами Ford Focus 1: " Завантажити ".
