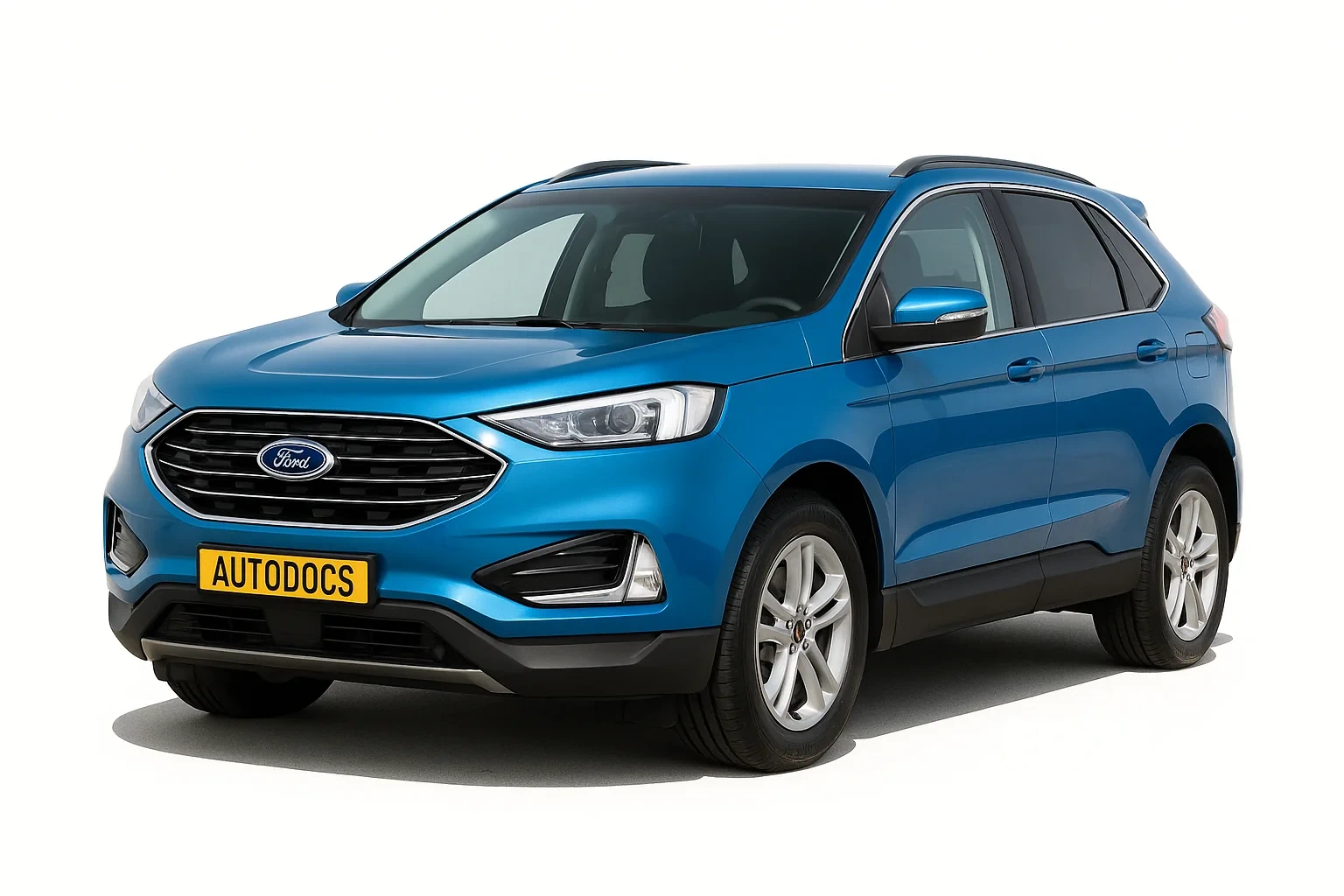

Ford Edge 2 го покоління випускався в 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023 році. За цей час модель пройшла фейсліфтинг. У нашому матеріалі Ви знайдете опис запобіжників і реле Форд ЕДЖ 2 зі схемами блоків, місцями їх розташування і фотографіями. виділимо запобіжник прикурювача.
Звертаємо увагу, що кількість елементів у блоках та їхнє призначення може відрізнятися від Вашого і залежить від року випуску, рівня комплектації та країни поставки. Звіряйте призначення зі своєю схемою на зворотному боці захисної кришки.
Зміст
Блок у салоні
Блок запобіжників
Він знаходиться за панеллю приладів з лівого боку і суміщений з BCM (body conrol module). Для комфортного доступу треба зняти частину захисту.
Варіант 1
| № | A | Опис |
|---|---|---|
| 1 | 10 | Освітлення за запитом (бардачок, туалетний столик, купол). Котушка реле економії заряду батареї. Котушка реле другого ряду, що легко складається |
| 2 | 7,5 | Сидіння з пам'яттю. Поперековий. Логічне живлення модуля сидіння водія |
| 3 | 20 | Розблокування водійських дверей |
| 4 | Не використовувався (запасний) | |
| 5 | Не використовувався (запасний) | |
| 6 | Не використовувався (запасний) | |
| 7 | Не використовувався (запасний) | |
| 8 | Не використовувався (запасний) | |
| 9 | Не використовувався (запасний) | |
| 10 | 5 | Клавіатура. Логічне живлення модуля задніх дверей. Модуль задніх дверей без допомоги рук |
| 11 | 5 | Не використовувався (запасний) |
| 12 | 7,5 | Модуль клімат-контролю |
| 13 | 7,5 | Кластер. Модуль керування рульовою колонкою. Модуль інтелектуального роз'єму каналу передавання даних (шлюзу) |
| 14 | 10 | Розширений модуль живлення |
| 15 | 10 | Потужність каналу передавання даних |
| 16 | 15 | Не використовувався (запасний) |
| 17 | 5 | Не використовувався (запасний) |
| 18 | 5 | Кнопковий пусковий перемикач |
| 19 | 7,5 | Розширений модуль живлення |
| 20 | 7,5 | Не використовувався (запасний) |
| 21 | 5 | Датчик вологості та температури в салоні |
| 22 | 5 | Система класифікації мешканців |
| 23 | 10 | Аксесуар із затримкою (логіка інвертора живлення, логіка люка в даху, живлення перемикача склопідйомника водія) |
| 24 | 20 | Розблокування центрального замка |
| 25 | 30 | Водійські двері (вікно, дзеркало). Модуль водійських дверей. Індикатор блокування водійських дверей. Підсвічування перемикача блокування водія |
| 26 | 30 | Передні пасажирські двері (вікно, дзеркало). Модуль дверей переднього пасажира. Індикатор блокування переднього пасажира. Підсвічування перемикача переднього пасажира (скло, замок) |
| 27 | 30 | Люк |
| 28 | 20 | Підсилювач звуку |
| 29 | 30 | Не використовувався (запасний) |
| 30 | 30 | Не використовувався (запасний) |
| 31 | 15 | Не використовувався (запасний) |
| 32 | 10 | Супутникова система навігації. Центральний дисплей. Голосове керування (СИНХРОНІЗАЦІЯ). Радіо приймально-передавальний модуль |
| 33 | 20 | Радіо |
| 34 | 30 | Шина запуску-пуску (запобіжник 19,20,21,22,35,36,37, автоматичний вимикач 38) |
| 35 | 5 | Не використовувався (запасний) |
| 36 | 15 | Дзеркало заднього виду з автоматичним затемненням. Сидіння з підігрівом. Модуль автоматичного дзеркала дальнього світла/виходу зі смуги руху. Живлення логіки модуля підігріву задніх сидінь |
| 37 | 20 | Модуль підігріву керма. Активне переднє кермо |
| 38 | 30 | Задні електричні склопідйомники. Вимикач підсвічування заднього скла |
Варіант 2
| № | A | Опис |
|---|---|---|
| 1 | Не використовується | |
| 2 | 10 | Аксесуар із затримкою - логіка силового інвертора, логіка люка в даху і живлення перемикача склопідйомника водія |
| 3 | 7,5 | Сидіння з пам'яттю. Поперековий. Бездротове заряджання аксесуарів |
| 4 | 20 | Підсилювач сабвуфера |
| 5 | Не використовується | |
| 6 | 10 | Не використовувався (запасний) |
| 7 | 10 | Модуль перемикання передач |
| 8 | 5 | Модуль електроприводу задніх дверей. Модуль задніх дверей без допомоги рук. Вбудований модем |
| 9 | 5 | Клавіатура |
| 10 | Не використовується | |
| 11 | Не використовується | |
| 12 | 7,5 | Модуль клімат-контролю. Удосконалений модуль центрального шлюзу |
| 13 | 7,5 | Приладовий щиток. Модуль керування рульовою колонкою |
| 14 | 15 | Не використовувався (запасний) |
| 15 | 15 | СИНХРОННИЙ модуль |
| 16 | Не використовується | |
| 17 | 7,5 | Модуль керування фарами |
| 18 | 7,5 | Не використовувався (запасний) |
| 19 | 5 | Не використовувався (запасний) |
| 20 | 5 | Кнопковий вимикач запалювання |
| 21 | 5 | Датчик температури та вологості в автомобілі |
| 22 | 5 | Не використовувався (запасний) |
| 23 | 30 | Скло водійських дверей і дзеркало. Модуль водійських дверей. Індикатор блокування водійських дверей. Підсвічування перемикача блокування водія |
| 24 | 30 | Люк |
| 25 | 20 | Підсилювач звуку |
| 26 | 30 | Вікно та дзеркало передніх пасажирських дверей. Модуль дверей переднього пасажира. Індикатор блокування переднього пасажира. Підсвічування перемикача переднього пасажира |
| 27 | 30 | Не використовувався (запасний) |
| 28 | 30 | Не використовувався (запасний) |
| 29 | 15 | Розширене живлення центрального шлюзу - роз'єм OBD |
| 30 | 5 | Не використовувався (запасний) |
| 31 | 10 | Радіоприймально-передавальний модуль. Багатофункціональний дисплей. Інтегрована панель керування |
| 32 | 20 | Радіо |
| 33 | Не використовується | |
| 34 | 30 | Шина запуску-пуску (запобіжники 17,18, 21, 22, 35, 36, 37, автоматичний вимикач 38) |
| 35 | 5 | Індикатор вимкнення подушки безпеки пасажира |
| 36 | 15 | Модуль підігріву задніх сидінь |
| 37 | 20 | Підігрів керма. Внутрішнє дзеркало з автозатемненням. Модуль автоматичного дальнього світла та дзеркала виїзду за межі смуги руху |
| 38 | 30 | Автоматичний вимикач. Електросклопідйомник правого заднього скла. Електросклопідйомник лівого заднього скла |
Як дізнатися код від дверей
4 способи, як дізнатися заводський код від дверей (KEY CODE):
- Перевірити код у документах на окремій картці;
- Код можна дізнатися, якщо у вас два ключі з машиною. Засовуєте перший ключ, вмикаєте запалювання (але машину не заводите), тримайте 4 секунди, витягаєте ключ, засовуєте другий і робите те саме. На приладовій панелі з'явиться заводський код;
- Якщо попередніх двох пунктів немає, то заводський код можна знайти під блоком із запобіжниками зі зворотного боку;
- Зчитати з комп'ютера за допомогою кабелю діагностики.
Блок під капотом
Він складається з 2 відділів і розташований з лівого боку, поруч зі стійкою і закритий захисною кришкою.
Верхній відділ
Варіант 1
| № | A | Позначення |
|---|---|---|
| 1 | 30 | Не використовувався (запасний) |
| 2 | Реле стартера | |
| 3 | 15 | Задній склоочисник. Датчик дощу, котушка реле насоса заднього омивача |
| 4 | Реле електродвигуна вентилятора | |
| 5 | 20 | Точка живлення 3 - задня частина консолі |
| 6 | Не використовується | |
| 7 | 20 | Модуль керування силовим агрегатом - потужність автомобіля 1 |
| 8 | 20 | Модуль керування силовим агрегатом - потужність автомобіля 2 |
| 9 | Реле модуля керування силовим агрегатом | |
| 10 | 20 | Точка живлення 1 - водійська передня частина |
| 11 | 15 | Модуль керування силовим агрегатом - потужність автомобіля 4 |
| 12 | 15 | Модуль керування силовим агрегатом - потужність автомобіля 3 |
| 13 | Не використовується | |
| 14 | Не використовується | |
| 15 | Реле запуску-пуску | |
| 16 | 20 | Точка електроживлення 2 - консольний сміттєзбірник |
| 17 | 20 | Точка живлення 4 - багажне відділення |
| 18 | 20 | Права HID фара |
| 19 | 10 | Електронний підсилювач рульового керування під час запуску |
| 20 | 10 | Запустити/запустити освітлення. Перемикач коректора фар |
| 21 | 15 | Логічне живлення масляного насоса коробки передач (пуск/зупинка) |
| 22 | 10 | Соленоїд муфти кондиціонера |
| 23 | 15 | Розгін-старт 6. Система інформації про сліпі зони. Камера заднього виду. Адаптивний круїз-контроль. Проекційний дисплей. Модуль якості напруги (старт/стоп). Передня розділена камера огляду. Модуль камери переднього розділеного огляду |
| 24 | 10 | Не використовувався (запасний) |
| 25 | 10 | Антиблокувальна система гальм із запуском |
| 26 | 10 | Модуль керування силовим агрегатом під час запуску |
| 27 | Не використовується | |
| 28 | 10 | Насос заднього омивача |
| 29 | Не використовується | |
| 30 | Не використовується | |
| 31 | Не використовується | |
| 32 | Електронне реле вентилятора 1 | |
| 33 | Реле муфти кондиціонера | |
| 34 | 15 | Не використовувався (запасний) |
| 35 | Не використовується | |
| 36 | Не використовується | |
| 37 | 10 | Вентилятор вузла передачі потужності |
| 38 | Електронне реле вентилятора 2 | |
| 39 | Реле електровентилятора 3 | |
| 40 | Реле звукового сигналу | |
| 41 | Не використовується | |
| 42 | Реле паливного насоса | |
| 43 | 10 | Сидіння 2-го ряду, що легко складається |
| 44 | 20 | Ліва HID фара |
| 45 | Не використовується | |
| 46 | Не використовується | |
| 47 | Не використовується | |
| 48 | 15 | Замок рульової колонки |
| 49 | Не використовується | |
| 50 | 20 | Рог. / Сигнал |
| 51 | Не використовується | |
| 52 | Не використовується | |
| 53 | Не використовується | |
| 54 | 10 | Вимикач гальма |
| 55 | 10 | Датчик АЛТ |
За роботу прикурювачів і USB розеток відповідають запобіжники 17, 16, 10 і 5 на 20А.
Варіант 2
| № | A | Позначення |
|---|---|---|
| 1 | 30 | Не використовувався (запасний) |
| 2 | Реле стартера | |
| 3 | 15 | Задній склоочисник. Датчик дощу, котушка реле насоса заднього омивача |
| 4 | Реле електродвигуна вентилятора | |
| 5 | 20 | Точка живлення 3 - задня частина консолі |
| 6 | Не використовується | |
| 7 | 20 | Модуль керування силовим агрегатом - потужність автомобіля 1 |
| 8 | 20 | Модуль керування силовим агрегатом - потужність автомобіля 2 |
| 9 | Реле модуля керування силовим агрегатом | |
| 10 | 20 | Точка живлення 1 - водійська передня частина |
| 11 | 15 | Модуль керування силовим агрегатом - потужність автомобіля 4 |
| 12 | 15 | Модуль керування силовим агрегатом - потужність автомобіля 3 |
| Обмотка реле модуля повного приводу (2019) | ||
| 13 | Не використовується | |
| 14 | Не використовується | |
| 15 | Реле запуску-пуску | |
| 16 | 20 | Точка електроживлення 2 - консольний сміттєзбірник |
| 17 | 20 | Точка живлення 4 - багажне відділення |
| 18 | 20 | 2018: права фара HID |
| 2019-2020: Не використовується (запасний) | ||
| 19 | 10 | Електронний підсилювач рульового керування під час запуску |
| 20 | 10 | 2018: Освітлення "Робота/старт" |
| 2019-2020: Електродвигуни коректора фар | ||
| 21 | 15 | 2018: Логічне живлення масляного насоса коробки передач (пуск/зупинка) |
| 2019-2020: Не використовується (запасний) | ||
| 22 | 10 | Соленоїд муфти кондиціонера |
| 23 | 15 | Розгін-старт 6. Система інформації про сліпі зони. Камера заднього виду. Адаптивний круїз-контроль (2018). Проекційний дисплей (2018). Модуль якості напруги (старт/стоп). Передня розділена камера огляду. Модуль камери переднього розділеного огляду |
| 24 | 10 | Не використовувався (запасний) |
| 25 | 10 | Антиблокувальна система гальм із запуском |
| 26 | 10 | Модуль керування силовим агрегатом під час запуску |
| 27 | Не використовується | |
| 28 | 10 | Насос заднього омивача |
| 29 | Не використовується | |
| 30 | Не використовується | |
| 31 | Не використовується | |
| 32 | Електронне реле вентилятора 1 | |
| 33 | Реле муфти кондиціонера | |
| 34 | 15 | Не використовувався (запасний) |
| 35 | Не використовується | |
| 36 | Не використовується | |
| 37 | 10 | Вентилятор вузла передачі потужності |
| 38 | Електронне реле вентилятора 2 | |
| 39 | Реле електровентилятора 3 | |
| 40 | Реле звукового сигналу | |
| 41 | 2018: Не використовується | |
| 2019-2020: Реле ввімкнення ближнього світла | ||
| 42 | Реле паливного насоса | |
| 43 | 10 | Сидіння 2-го ряду, що легко складається |
| 44 | 20 | Ліва HID фара |
| 45 | Не використовується | |
| 46 | Не використовується | |
| 47 | Не використовується | |
| 48 | 15 | 2018: Не використовувався (запасний) |
| 2019-2020: Живлення реле блокування рульової колонки | ||
| 49 | Не використовується | |
| 50 | 20 | Рог. / Сигнал |
| 51 | Не використовується | |
| 52 | Не використовується | |
| 53 | Не використовується | |
| 54 | 10 | Вимикач гальма |
| 55 | 10 | Датчик генератора |
| 56 | Не використовується |
За роботу прикурювачів і USB розеток відповідають запобіжники 17, 16, 10 і 5 на 20А.
Нижній відділ
| № | A | Призначення |
|---|---|---|
| 56 | Не використовується | |
| 57 | Не використовується | |
| 58 | 30 | Живлення паливного насоса |
| 59 | 40 | Електронний вентилятор 3 |
| 60 | 40 | Електронний вентилятор 1 |
| 61 | Не використовується | |
| 62 | 50 | Модуль керування кузовом 1 |
| 63 | 25 | Електронний вентилятор 2 |
| 64 | Не використовується | |
| 65 | 25 | Переднє сидіння з підігрівом |
| 66 | 15 | Не використовувався (запасний) |
| 67 | 50 | Модуль керування кузовом 2 |
| 68 | 40 | Обігрів заднього скла |
| 69 | 30 | Клапани антиблокувальної гальмівної системи |
| 70 | 30 | Пасажирське місце |
| 71 | Не використовується | |
| 72 | Не використовується | |
| 73 | 20 | Задні сидіння з підігрівом |
| 74 | 30 | Модуль водійського сидіння. Електропривод водійського сидіння |
| 75 | 25 | Мотор двірника 1 |
| 76 | 30 | Модуль електроприводу задніх дверей |
| 77 | 30 | Модуль сидіння з клімат-контролем |
| 78 | 40 | Модуль освітлення причепа |
| 79 | 40 | Двигун вентилятора |
| 80 | 25 | Мотор двірника 2 |
| 81 | 40 | Інвертор 110 В |
| 82 | Не використовується | |
| 83- | Не використовується | |
| 84 | 30 | Соленоїд стартера |
| 85 | Не використовується | |
| 87 | 60 | Насос антиблокувальної гальмівної системи |
