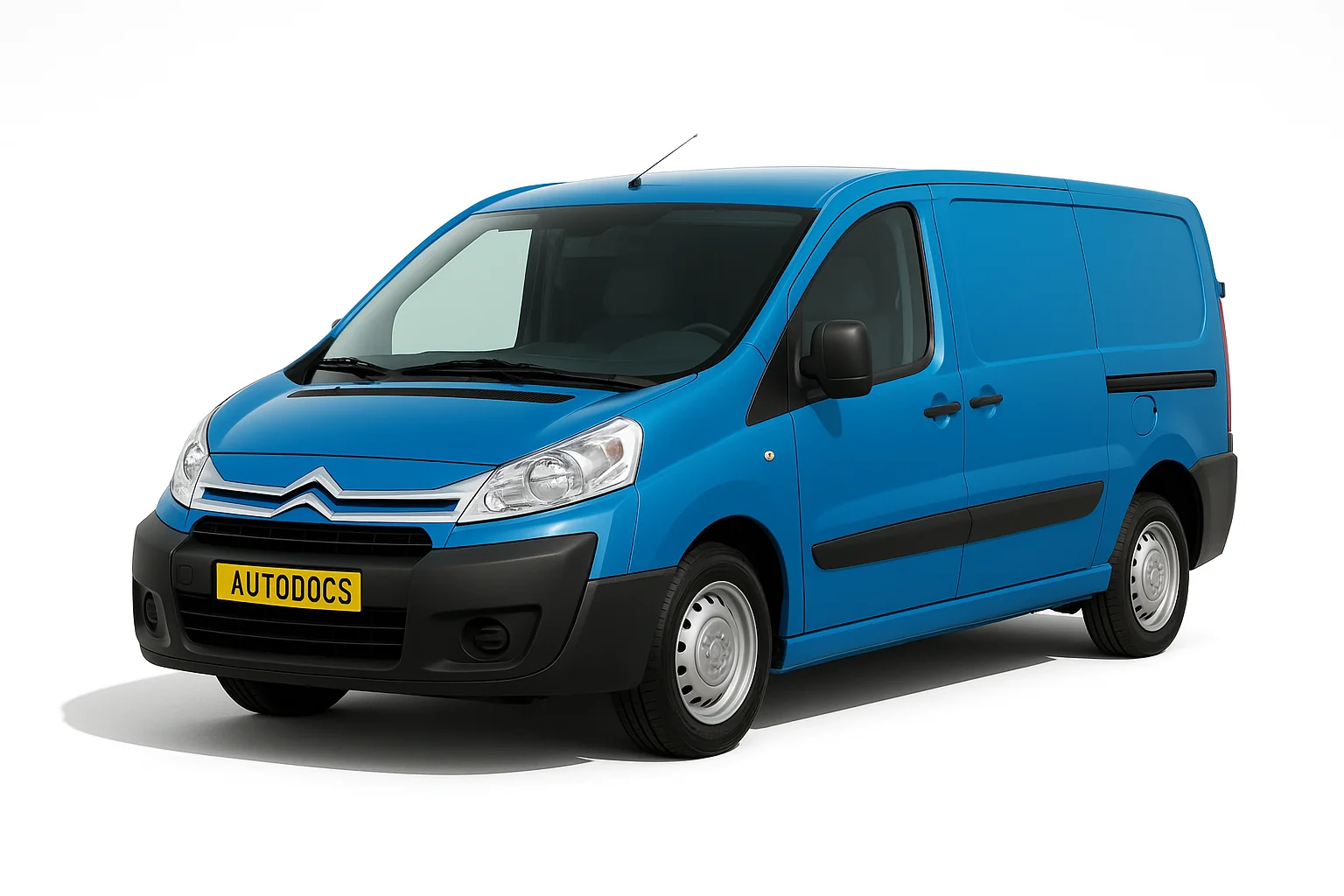

Комерційний автомобіль citroen jumpy поставляється на ринок у вантажному та пасажирському варіантах. На даний момент виробляється 3 покоління цієї серії. Наша інформація з описом запобіжників ситроен джампі актуальна для автомобілів, що випускаються в 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 роках.
У джампі передбачено три основні блоки із запобіжниками:
- в панелі приладів з правого боку
- в салоні
- у моторному відсіку.
За наявності в комплектації Вашого автомобіля додатковий блок запобіжників встановлюється для захисту електричних ланцюгів причепа, а також для приєднання джгутів електропроводки на моделях з модифікованим кузовом та платформами з кабіною. Блок розміщено з правого боку за вантажною перегородкою.
Зміст
Блок у панелі приладів з правого боку
Для доступу опустіть ящик рукавички і з силою потягніть за нього.
Схема
Опис
- 15А Очищувач заднього скла
- Вільний
- 5А ЕБУ подушки безпеки
- 10А Датчик положення рульового колеса, діагностичний роз'єм, датчик системи ESP, ручне керування мікрокліматом, датчик зчеплення, коректор фар, насос для подачі присадки в фільтр сажі
- 30А Електропривод дзеркал, двигун склопідйомника передніх правих дверей
- 30А Живлення склопідйомників передніх дверей
- 5А Плафони та лампа ящика рукавички
- 20А Багатофункціональний дисплей, сирена охоронної сигналізації, автомагнітола, чейнджер компакт-дисків, радіотелефон, комутаційний блок причепа (додаткове обладнання), ЕБУ для модифікації платформи з кабіною
- 10А Розетка у вантажному відсіку
- 30А Регулятор висоти задньої підвіски, блок підрульових перемикачів, комбінація приладів
- 15А Діагностичний роз'єм, замок запалювання
- 15А Бездротова гарнітура “вільні руки”, ЕБУ подушки безпеки, ЕБУ системи допомоги при паркуванні
- 5А ЕБУ двигуна, комутаційний блок причепа
- 15А Датчик дощу, вентиляція салону, клімат-контроль, комбінація приладів
- 30А Замикання/відмикання/суперблокування дверей
- Вільний
- 40А Обігрівач заднього скла, обігрівачі дзеркал
- 10А Обігрівачі дзеркал
Блок поряд з акумуляторною батареєю
Для доступу просто зніміть кришку відсіку з акумулятором.
Загальна схема
Позначення елементів
| № | Ланцюг, що захищається |
| 1 | 30A Обігрівачі сидінь |
| 2 | 20A Розетка 12 В у третьому ряду сидінь (мікроавтобус) або не задіяний (фургон) |
| 3 | 40/50A Комутаційний блок причепа (додаткове обладнання), ЕБУ для модифікації платформи з кабіною |
| 4 | Чи не задіяний |
| 36 | 15A Замки дверей |
| 37 | 10A Замки дверей |
| 38 | 20A Склоочисник задніх дверей |
| 39 | Вентиляція салону (мікроавтобус) або не задіяний (фургон) |
| 40 | 5A Дзеркала, що складаються |
Запобіжниками під капотом Джампі
Відсуньте кронштейн бачка омивача, щоб полегшити доступ до блоку.
Світлина схема
Розшифровка
- ЕБУ двигуна, компоненти, системи живлення та подачі повітря, вентилятор системи охолодження 20А
- Звуковий сигнал 15А
- Насос омивача вітрового та заднього скла 10А
- Насос омивача фар 20А
- Компоненти системи паливоподачі 15А
- Підсилювач рульового керування, другий датчик гальмівної педалі 10А
- Гальмівна система (ABS/ESP) 10А
- Вимикач стартера 20А
- Перший датчик гальмівної педалі 10А
- Компоненти системи живлення та подачі повітря, компоненти системи зниження токсичності 30А
- Вентиляція кабіни 40А
- Очищувач вітрового скла 30А
- Інтелектуальний комутаційний блок 40А
- Чи не задіяний 30А
Додатковий блок із запобіжниками
Він відноситься до причепа, платформи з кабіною та іншим модифікаціям кузова та розташований за вантажною перегородкою з права.
Умовна схема
1 – 15А Вільний
2 – 15А Реле замку запалювання та опційного генератора
3 – 15А Живлення 12 В електричному ланцюзі причепа
4 – 15А Ланцюг під напругою для використання при модифікаціях
5 – 10А Ліхтарі аварійної сигналізації
