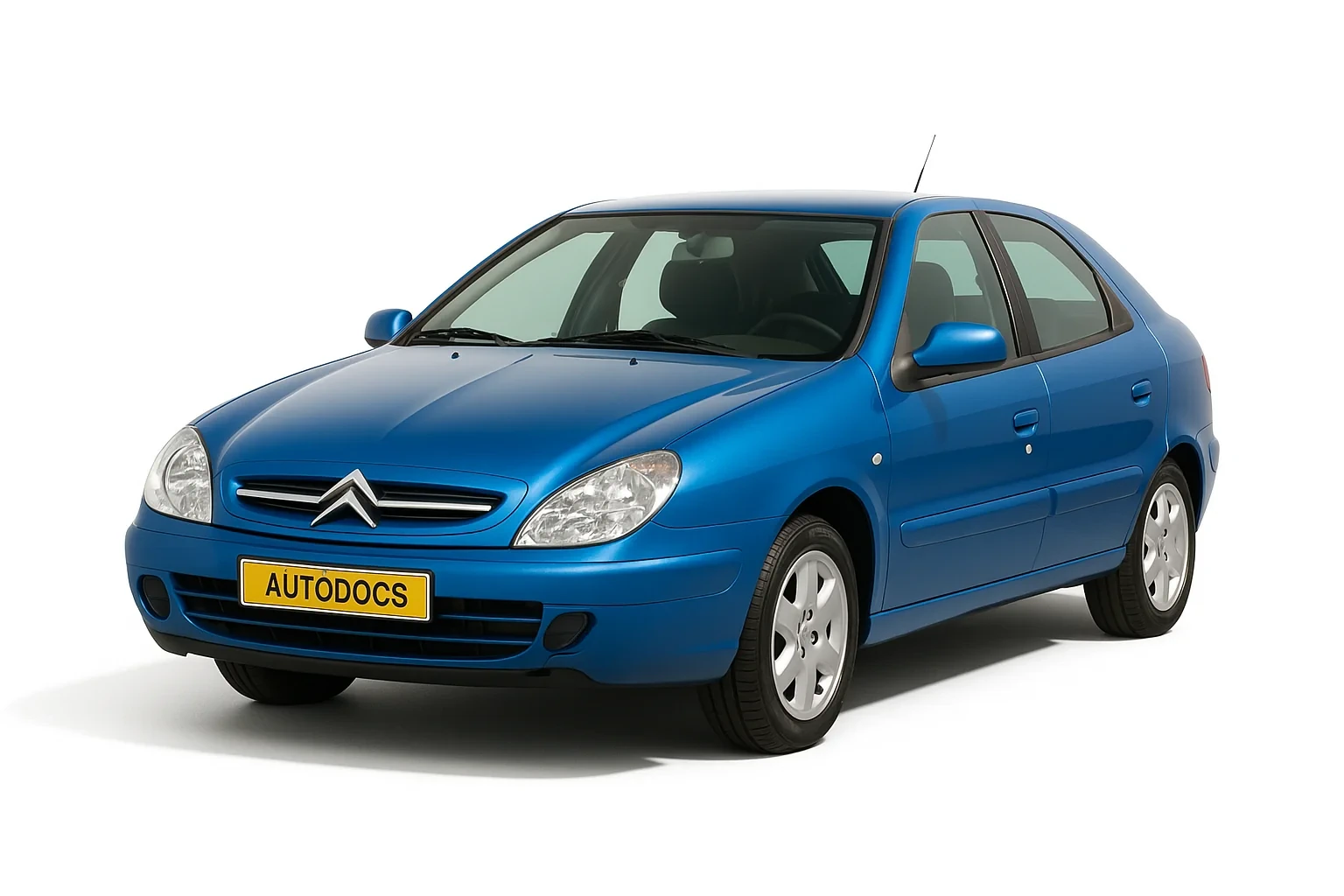

Citroen xsara , компактний автомобіль, поставлявся на ринок з кузовами хетчбек та універсал. 1 покоління вироблялося у 1997, 1998, 1999, 2000. 2 покоління випускалося у 2001, 2002, 2003, 2004, 2005 та 2006 роках. Ми представимо опис запобіжників та реле ситроен ксара зі схемами блоків та їх докладною розшифровкою.
Для автомобілів ксара пікассо , схеми зовсім інші і знаходяться тут .
Зміст
Блок із запобіжниками під капотом
Схема – варіант 1
Опис
| № | Струм | Опис |
|---|---|---|
| F1 | 20А | |
| F2 | 10А | Не використовується |
| F3 | 30/40А | Вентилятор системи охолодження |
| F4 | Не використовується | |
| F5 | 5А | Вентилятор системи охолодження |
| F6 | 30А | Омивач фар, передні протитуманні фари |
| F7 | 5А | Форсунки |
| F8 | 20А | Не використовується |
| F9 | 10А | Реле паливного насосу |
| F10 | 5А | Не використовується |
| F11 | 5А | Реле кисневого датчика |
| F12 | 10А | Далеке праве світло |
| F13 | 10А | Далеке ліве світло |
| F14 | 10А | Праве ближнє світло |
| F15 | 10А | Ліве ближнє світло |
A (20A) Система центрального блокування замків
В (25А) Очисник вітрового скла
С (30А) Обігрівач заднього скла та зовнішніх дзеркал заднього виду
D (15A) Комресор системи кондиціювання повітря, очищувач заднього скла
E (30A) Люк, склопідйомники
F (15А) Живлення мультиплексної системи
Виконання цього блоку та кількість запобіжників залежить від комплектації та року випуску автомобіля. Можливі відмінності у передавлених схемах та вашому блоці.
Схема – варіант 2
Розшифровка 1 варіант
- F1 (10A) модуль попереднього обігріву - датчик швидкості автомобіля - електро - гідравлічний блок АКПП - група управління автоматичною коробкою передач - контакт ліхтарів заднього ходу - контактна пара датчика рівня охолоджуючої рідини двигуна - реле живлення вентилятора на високій швидкості - повітряний витратомір - реле управління приводного механізму блокування важеля перемикання швидкостей - реле заборони запуску двигуна
- F2 (15A) насос паливної системи
- F3 (10A) калькулятор антиблокування колеса - калькулятор контролю стабільності
- F4 (10A) калькулятор системи впорскування - комп'ютер автоматичної коробки передач
- F5 (10A) комп'ютер автоматичної коробки передач
- F6 (15A) протитуманні фари
- F7 омивач фар
- F8 (20A) калькулятор системи упорскування — Регулятор високого тиску дизельного палива — реле живлення вентилятора на низькій швидкості
- F9 (15A) ліва фара - перемикач коректора променя фар
- F10 (15A) права фара
- F11 (10A) ліва фара
- F12 (10A) права фара
- F13 (15A) звукова сигналізація
- F14 (10A) насос переднього / заднього омивача
- F15 (30A) котушка запалювання - Кисневий датчик на виході: не характеризується - Кисневий датчик на вході - Інжектор циліндра 1 - Інжектор циліндра 2 - Інжектор циліндра 3 - Інжектор циліндра 4 - Електроклапан очищення резервуара - насос високого тиску впорскування дизельного палива заслінка - опір системи обігріву карбюратора або модуля заслінки - логічний електроклапан (РВГ) - Система підігріву палива
- F16 (30A) насос системи подачі повітря
- F17 (30A) привід очищувача вітрового скла
- F18 (40A) привід системи подачі повітря – модуль управління системою подачі повітря – терморезистор повітря в салоні – сервісна панель – модуль запобіжників у моторному відсіку
Розшифровка 2 варіант
(20A) Звуковий сигнал
(30A) Реле ближнього світла фар
(30A) Вентилятор системи охолодження двигуна
(20A) Діагностичний роз'єм, живлення ECU 1.6 л
(30A) Не використовується
(10A) Не використовується
(10A) Реле вентилятора системи охолодження двигуна
(5A) Не використовується
(25A) Центральний замок (BSI)
(15A) Блок керування ABS
(5А) Система попереднього прогріву (дизель)
(15A) Паливний насос
(40A) Реле
(30A) Реле
(10A) Вентилятор системи охолодження двигуна
(40A) Повітряний насос наддува повітря
(10A) Права протитуманна фара
(10A) Ліва протитуманна фара
(10A) Датчик швидкості
(15A) Датчик температури рідини, що охолоджує
(5A) Каталітичний нейтралізатор
Запобіжники та реле в салоні сітроен ксара
Блок запобіжників
Він знаходиться з лівого боку під панеллю приладів, за захисною кришкою.
І виглядає він так.
Схема
Позначення (1 варіант)
- Шунт
- 5 А Система кондиціювання – Спеціальне обладнання (для автошкіл)
- 5 А Комбінація приладів – Діагностичний роз'єм
- 5 А Блок керування («+» провід від замку запалювання)
- 5 А Автоматична коробка передач
- 5 А Плафони освітлення салону
- 5 А Система навігації – Ближнє світло фар (реле) – Автомагнітола – Сигналізація
- 5 А Цифровий дисплей – Сигнал аварійної зупинки – Цифровий годинник – Діагностичний роз'єм
- 5 А Блок управління («+» провід від АКБ)
- 20 А Бортовий комп'ютер – Пристрій звукового попередження – Причіп – Протиугінна сигналізація (реле) – Омивач фар (реле) – Спеціальне обладнання (для автошкіл)
- 5 А Передня ліва лампа габаритних вогнів – Задня права лампа габаритних вогнів
- 5 А Лампи освітлення номерного знака – Передня права лампа габаритних вогнів – Задня ліва лампа габаритних вогнів
- 20 А Лампи фар далекого світла
- 30 А Реле передніх склопідйомників з електроприводом
- 20 А Передні сидіння із системою підігріву
- 20 А Електровентилятор системи опалення салону
- 30 А Електровентилятор системи опалення салону
- 5 А Підсвічування кнопками керування та перемикачів на панелі приладів
- 10 А Лампи протитуманних фар + Індикатор увімкнення протитуманних фар
- 10 А Ліва лампа ближнього світла фар – Гідрокоректор фар
- 10 А Права лампа ближнього світла фар + Індикатор увімкнення ближнього світла фар
- 5 А Лампа підсвічування дзеркала протисонячного козирка – Датчик дощу – Лампа підсвічування плафона ящика рукавички – Лампа направленого світла для читання карт
- 20 А Прикурювач / Електророзетка на 12 V («+» провід додаткового електроустаткування) / 23В 20 А Прикурювач / Електророзетка на 12 V («+» провід від АКБ)
- 10 А Опція у вигляді фірмової автомагнітоли СІТРОЄН («+» провід доповн. обладнання / F24В 10 А Опція у вигляді фірмової автомагнітоли СІТРОЄН («+» провід від АКБ)
- 5 А Цифровий годинник – зовнішнє дзеркало заднього виду з електроприводом
- 30 А Склоочисники вітрового скла / склоочисник заднього скла
- 5 А Блок керування («+» провід додаткового електроустаткування)
- 15 А Сервопривід регулювання сидіння водія
За прикурювач відповідає запобіжник номер 23 на 20А.
Таблиця з описом (2 варіант)
| № | Струм | Опис |
|---|---|---|
| 1 | 10A | Аудіосистема, CD-чейнджер аудіосистеми |
| 2 | 5A | Лампа підсвічування селектора КПП, блок управління електродвигуном вентилятора системи охолодження, блок управління кондиціонером, датчик-вимикач по тиску холодоагенту в системі кондиціювання (потрійний), діагностичний роз'єм, датчик швидкості, індикатори комбінації приладів, реле електродвигуна вентилятора системи (лев.), реле електродвигуна вентилятора системи охолодження-подвійний вентилятор (прав.), багатофункціональний блок керування |
| 3 | 10A | Електронний блок керування ABS |
| 4 | 5А | Задній правий габарит, передній лівий габарит |
| 5 | 5A | Система освітлення в денний час (якщо встановлено) |
| 6 | 10A | Електронний блок керування КПП |
| 7 | 20A | Звуковий сигнал, роз'єм електроустаткування причепа |
| 9 | 5А | Задній лівий габарит, передній правий габарит, лампи підсвічування номерного знака |
| 10 | 30A | Електропривод задніх склопідйомників |
| 11 | - | |
| 12 | 20A | Індикатори комбінації приладів, ліхтарі заднього ходу, стоп-сигнали |
| 13 | 20A | Система освітлення в денний час (якщо встановлено) |
| 14 | - | |
| 15 | 20A | Блок управління електродвигуном вентилятора системи охолодження, багатофункціональний блок управління |
| 16 | 20A | Прикурювач |
| 17 | - | |
| 18 | 10A | Задній протитуманний ліхтар |
| 19 | 5A | Зумер попередження про залишені ввімкнені лампи, передні габарити |
| 20 | 30A | Електродвигун приводу заслінки напряму потоків повітря (кондиціонер/ обігрівач)(^05/99) |
| 21 | 25A | Підігрівачі дзеркал заднього видна на дверях, підігрівачі сидінь, реле таймера вимикання обігрівача заднього скла, система кондиціонування (^05/99) |
| 22 | 15А | Електропривод сидінь |
| 24 | 20A | Очищувач/омивач заднього скла, очищувач/омивач лобового скла,електродвигун очищувача лобового скла, датчик дощу |
| 25 | 10A | Аудіосистема, годинник, світлодіод протиугінної системи, комбінація приладів, діагностичний роз'єм, багатофункціональний блок управління |
| 26 | 15А | Аварійна сигналізація |
| 27 | 30A | Електропривод передніх склопідйомників, люк |
| 28 | 15A | Вимикач блокування склопідйомників, комбінація приладів, реле покажчиків повороту, лампа підсвічування речової скриньки |
| 29 | 30A | Реле таймера вимкнення обігрівача заднього скла, обігрівачі дзеркал заднього виду на дверях |
| 30 | 15A | Датчик дощу, лампи місцевого підсвічування, датчик зовнішнього повітря, електродвигун очищувача заднього скла, електропривод склопідйомників, люк, електропривод дзеркал заднього виду на дверях |
У цьому варіанті за прикурювач відповідає запобіжник номер 16.
Блок із реле
Він розташований над педалями в панелі приладів, правіше блоку з запобіжниками.
Загальна схема
Позначення реле
1 –
2 Заднє реле відключення електричного склопідйомника
3 Реле індикації
4 Реле склопідйомника – ззаду
5 Реле вентилятора нагрівача
6 –
7 реле підігріву заднього скла
8 Реле керування двигуном
9 Перемикаюче реле склоочисника
10
Реле склопідйомника – реле двигуна
13 Реле датчика дощу
Електро схеми блоків із запобіжниками
Повну інформацію про представлені блоки з електросхемами можете завантажити за посиланнями. Схеми для 1-го покоління тут , для 2-го тут .
