Citroen C2 cutii de siguranțe

Citroen C2 – autoturism cu motor față, a intrat în producție în anul 2003. A fost produs în 2004, 2005, 2006, 2007, 2008, 2009 și 2010. În această perioadă a suferit un restyling. Vom arăta amplasarea cutiilor de siguranțe și relee pentru Citroen C2, cu descrierea detaliată a schemelor, și vom atașa manualul de utilizare.

Pe Citroen C2 există două cutii principale cu siguranțe, dintre care una se află sub bord, iar cealaltă – sub capotă, în compartimentul motor.

Cutia de siguranțe sub capotă

Se află chiar lângă aripa dreaptă. Pentru acces, îndepărtați capacul bateriei și deschideți capacul cutiei de siguranțe.

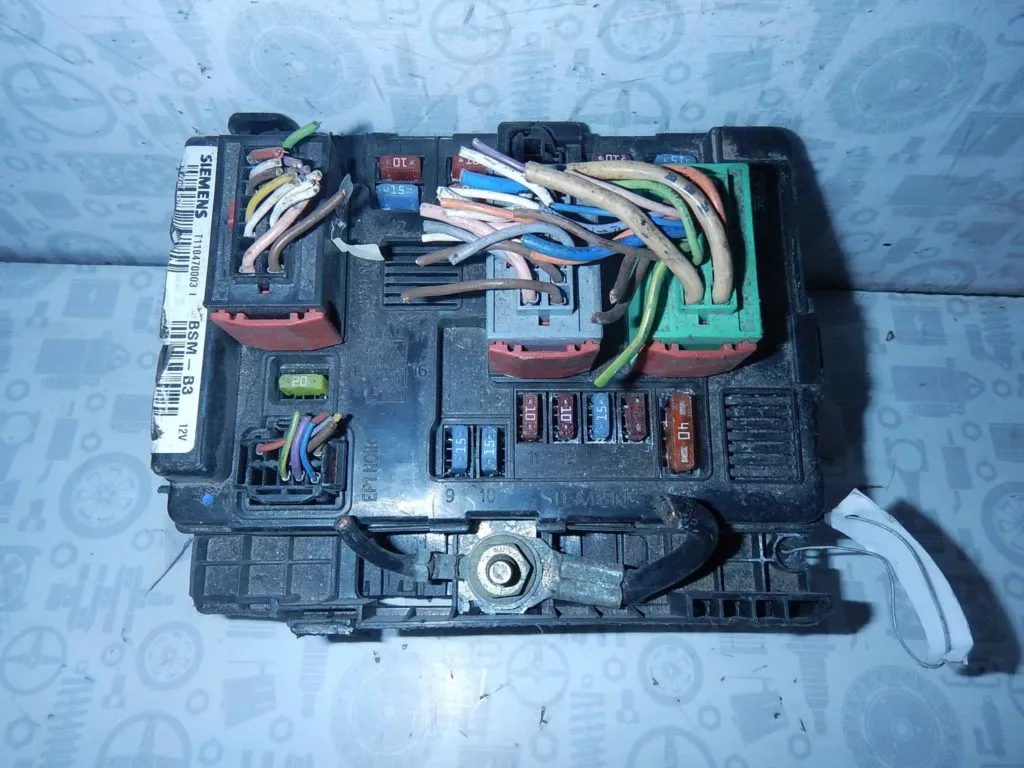

Fotografie reală

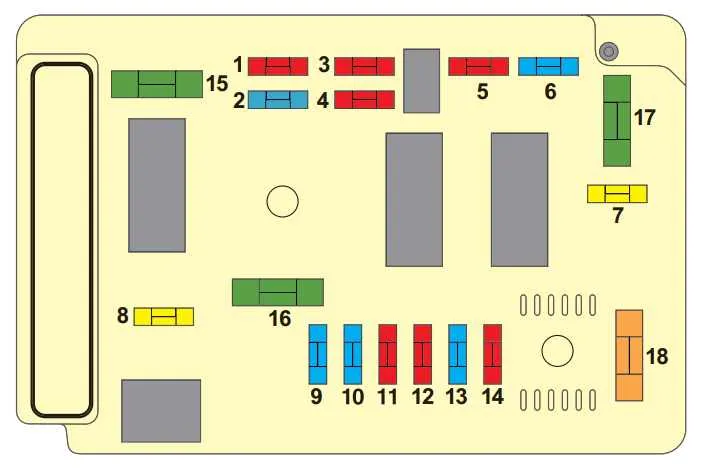

Schema cutiei cu siguranțe

Descriere

1. 10A – Unitatea de preîncălzire a motorului diesel * Senzor de prezență apă în combustibilul diesel *
   senzor de viteză * Luminile de mers înapoi * UCE (cutie de viteze automată, cutie de viteze)
2. 15A – Pompa de combustibil
3. 10A – Unități electronice de comandă (UEC) (Sistemul ABS, sistemul ESP)
4. 10A – UCE (sistemul de injecție combustibil, sistemele servodirecției) * Senzori (nivel
   lichid de răcire la motorul diesel, sistemul de control al vitezei de croazieră, luminile de stop, ambreiaj)
5. Neutilizat
6. 15A – Proiectoare de ceață
7. 20A – Spălătorul farurilor
8. 20A – Releul sistemului de control motor * UCE a sistemului de injecție combustibil
9. 15A – Farul stânga, lumină de întâlnire
10. 15A – Farul dreapta, lumină de întâlnire
11. 10A – Farul stânga, lumină de drum
12. 10A – Farul dreapta, lumină de drum
13. 15A – Semnal sonor de avertizare
14. 10A – Spălătoare
15. 15A – Dispozitive ale sistemului de control motor (bobină de aprindere, electrovană, sondă lambda, sistem de injecție combustibil) * Decantor combustibil * Preîncălzitor combustibil diesel
16. 30A – Pompa de aer
17. 30A – Ștergătorul parbrizului
18. 40A – Ventilator electric

După înlocuirea siguranței, nu uitați să închideți bine capacul cutiei.

Siguranțele din interiorul Citroen C2

Această cutie se află sub bord, pe partea stângă. Pentru acces, îndepărtați capacul trăgându-l spre dvs., rotiți șuruburile cu un sfert de tură și scoateți cutia de siguranțe.

Schema generală

Explicații

• 1 – 15A Circuitul de alimentare a prizei de diagnostic * Dispozitiv de remorcare
• 4 – 20A Comutator sub volan pentru schimbător de viteze 7 Ceas 7 Display 7 Sistem de navigație * Unitate electronică de imobilizare și alarmă * Autoradio
• 5 – 15A Sirena imobilizatorului/alarmei
• 6 – 10A Priza de diagnostic * Senzor poziție unghiulară volant
• 7 – 15A Senzor ploaie * Senzor de luminozitate * Unitate electronică de imobilizare și alarmă
• 10 – 40A Încălzire electrică lunetă * Încălzire electrică oglinzi exterioare retrovizoare
• 11 – 15A Ștergătorul lunetei
• 12 – 30A Circuitul de alimentare a trapei culisante cu acționare electrică * Geamuri electrice față
• 14 – 10A Comutatoare sub volan * Unitatea electronică de comandă (UEC) a airbagurilor 7 Cutia de siguranțe din compartimentul motor
• 15 – 15A Tabloul de bord – Display – Sistem de navigație * Climatizare * Senzori de parcare * Autoradio
• 16 – 30A Încuietoare centralizată? Sistem de suprablocare
• 20 – 10A Lumină de stop dreapta spate
• 21 – 15A Lumină de stop stânga spate * Lumină de stop suplimentară
• 22 – 20A Priza electrică de 12 V * Brichetă * Plafoniere iluminare habitaclu * Reglarea și rabatarea oglinzilor

Pentru brichetă răspunde siguranța numărul 22 de 20A.
