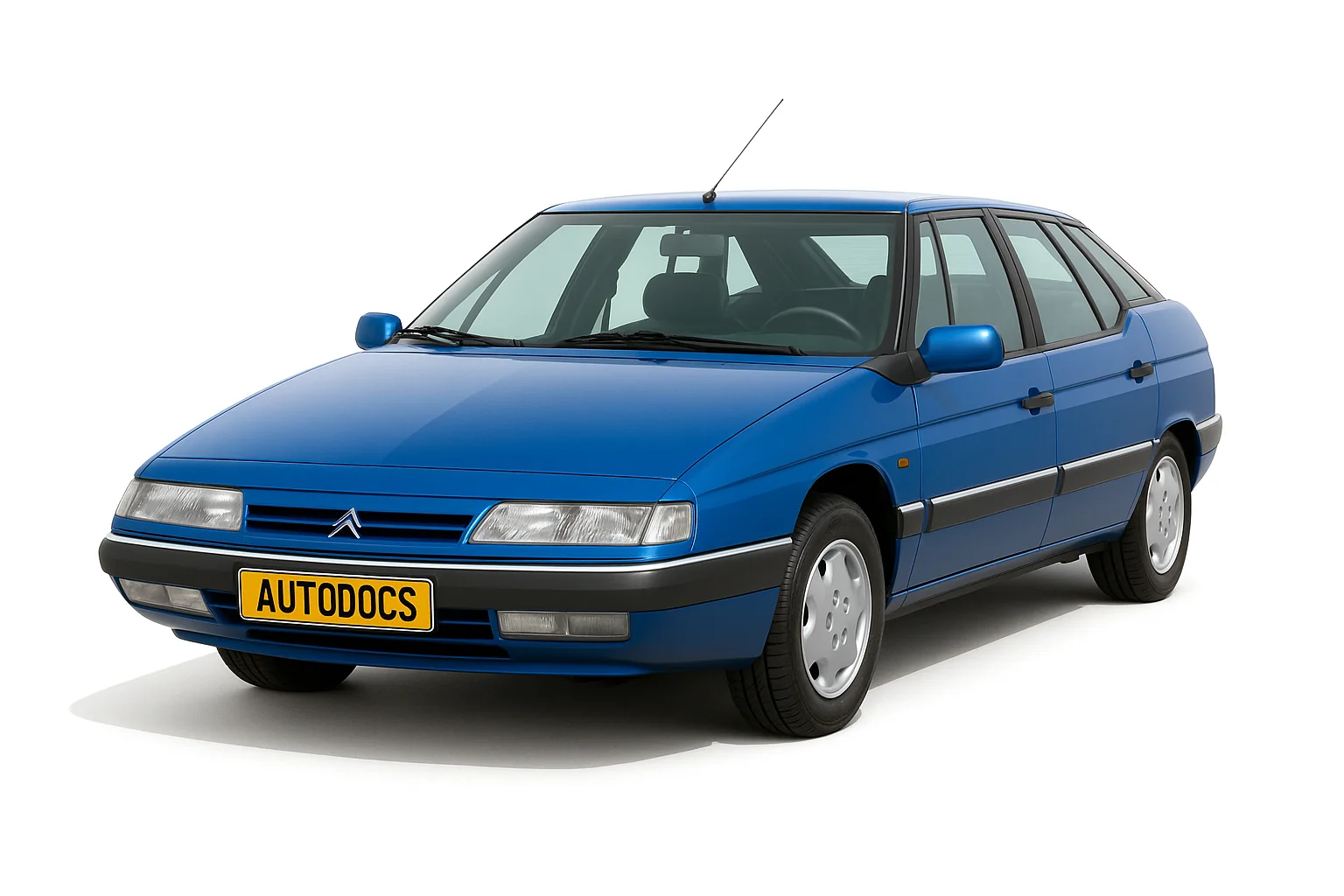

Citroen xm запобіжники

Ми представляємо опис запобіжників зі схемами блоків ситроен хм . Citroen xm випускався в 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 і 2000 року. У 1990 році він був визнаний найкращим європейським автомобілем року.

У цій моделі є 2 блоки із запобіжниками.

Запобіжники під капотом ситроен хм

У моторному відсіку цей блок знаходяться недалеко від акумуляторної батареї.

Схема

Опис

1. 15А – ЕБУ
2. 30А – ABS
3. 30A – Електровентилятор системи вентиляції
4. -
5. -
6. -
7. -
8. -
9. 10А – Права фара далекого світла
10. -
11. 10А – Ліва фара далекого світла
12. -
13. 10A – Ліва фара ближнього світла
14. -
15. 10А – Права фара ближнього світла

Блок із запобіжниками у салоні

Він знаходиться ліворуч під панеллю приладів.

Загальна схема

Розшифровка

1. 10 A – ABS
2. 10 A – Стоп сигнали
3. 10 A – Елементи управління: підігрів заднього скла, кондиціонер, підігрів сидінь
4. 5А – Інформаційний дисплей
5. 30 A – Радіо, панель приладів, точкова матриця, датчик температури
6. 5 A – Задні протитуманні фари
7. 10 A – Гідравлічна підвіска
8. 5 A – Дисплей
9. 30 A – Органи управління: підігрів заднього скла, переднього та заднього склоочисників, кондиціювання повітря, передні та задні електричні склопідйомники, передні та задні склоочисники, індикатори звукового попередження
10. 5 A – Освітлення для: перемикачів керування, приладів, попільничкою, передніх бічних ліхтарів, вогнів аварійної сигналізації
11. 10 A – Освітлення: панель приладів, матриця дисплея, годинник
12. 5А – Інформаційний дисплей
13. 10 A – Попереджувальні вогні, діагностичний роз'єм
14. 5 A – Реостат заднього ліхтаря (праворуч)
15. 30 A -ЗАХІДНИЙ ЗАПЕРЕЖНИК
16. 5 A – ЗАПАСНИЙ ЗАХОДНИК
17. 30 A – заднє сидіння
18. 5 A – Задній ліхтар (ліворуч)
19. 15 A – Реверсивна лампа, панель приладів, діагностичне гніздо, реле відключення компресора, таймер освітлення
20. 10 A – ЗАПАСНИЙ ЗАПЕРЕЖНИК
21. 15 A – Передні протитуманні фари
22. Шунт
23. Розташування шунту для переривчастого живлення – відключено
24. 20 A – Підігрів переднього сидіння
25. 20 A – Відкриття даху
26. 30 A – Електричні задні вікна
27. 15 A – Інструменти, внутрішнє освітлення, світлодіодний індикатор ADC, бортовий комп'ютер, дисплеї, годинник, радіо, сигналізація та сигналізація
28. 30 A – Передні електричні сидіння (правий бік)
29. 20 A – ЗАПАСНИЙ ЗАПЕРЕЖНИК
30. 30 A – Переднє електричне сидіння (ліворуч)
31. 10 A – Інтерфейс температури – упорскування
32. 30 A – Омивач фар, сигнал
33. 30 A – Підігрів заднього скла – дзеркала заднього виду, що обігріваються.
34. 30 A – Центральний замок, блокування, Гідравлічна підвіска
35. 30 A – Передні вікна та пристрій захисту від затискання
36. 30 A – Передні та задні прикурювачі

За прикурювач відповідає запобіжник номер 36
