Chevrolet Captiva a fost lansată pe piață în 2006 sub denumirea C100 și a fost produsă în 2007, 2008, 2009, 2010. Ulterior a avut loc un restyling atât în design, cât și în întreaga platformă, iar codul caroseriei a devenit C140. Noul Chevrolet Captiva a fost produs în 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019. Vă propunem să consultați informațiile despre siguranțe și blocuri de relee pentru Chevrolet Captiva, cu descrierea schemelor în limba română.
Schema actuală a blocurilor o puteți găsi pe partea inversă a capacului de protecție. Verificați descrierea.
Cuprins
Bloc cu siguranțe și relee în compartimentul motor
Acesta este situat lângă rezervorul de lichid de spălare și este acoperit cu un capac din plastic.

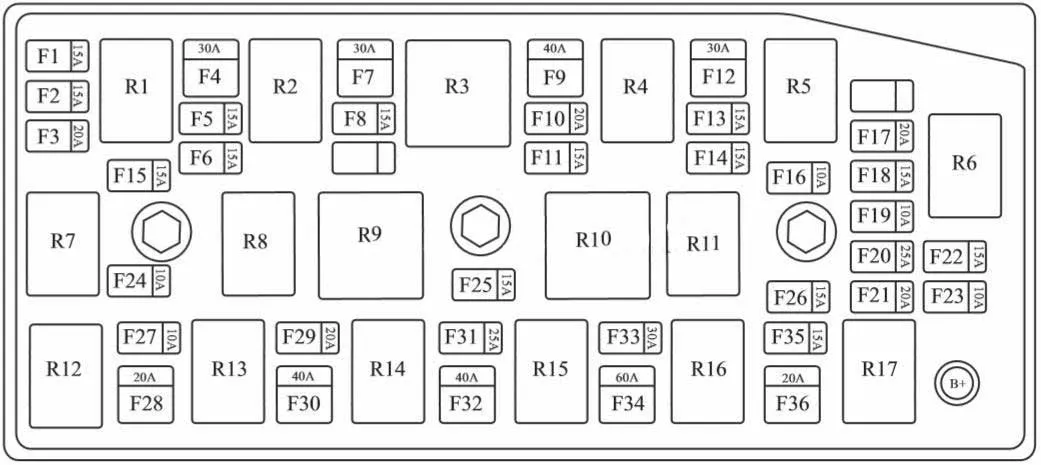

C100
| Nr. | Descriere |
|---|---|
| F1 | Gestionarea motorului |
| F2 | Gestionarea motorului |
| F3 | Unitatea electronică de comandă |
| F4 | Ventilatorul principal |
| F5 | Combustibil |
| F6 | Tracțiune integrală* |
| F7 | Relee auxiliar |
| F8 | Stop |
| F9 | Air condiționat /Aprindere 1 |
| F10 | Trapă* |
| F11 | Sistemul antitheft |
| F12 | Sistemul de curățare a geamurilor aburite |
| F13 | Far stânga, lumină de întâlnire |
| F14 | Far dreapta, lumină de întâlnire |
| F15 | Motor 3 |
| F16 | Lumini de poziție stânga |
| F17 | Spălător faruri |
| F18 | TCM |
| F19 | Lumini de poziție dreapta |
| F20 | Rezervă |
| F21 | Rezervă |
| F22 | Rezervă |
| F23 | Rezervă |
| F24 | Componentă air condiționat |
| F25 | Claxon |
| F26 | Faruri ceață față |
| F27 | Principal |
| F28 | Demaror |
| F29 | ABS |
| F30 | ABS |
| F31 | Ștergător parbriz |
| F32 | Pornire |
| F33 | Scaun cu acționare electrică |
| F34 | Bateria acumulatorului |
| F35 | Lumini de drum |
| F36 | Ștergător lunetă |
| Relee | |
| R1 | Relee ventilator auxiliar |
| R2 | Relee sistem combustibil |
| R3 | Relee de viteză ștergătoare |
| R4 | Relee sistem curățare geamuri aburite |
| R5 | Relee sus/jos |
| R6 | Relee spălător faruri |
| R7 | Relee principal |
| R8 | Relee principal ventilator |
| R9 | Relee de comandă ventilator |
| R10 | Relee ventilator |
| R11 | Relee lumini de poziție |
| R12 | Relee demaror |
| R13 | Relee air condiționat |
| R14 | Relee claxon |
| R15 | Relee ștergătoare |
| R16 | Relee faruri ceață |
| R17 | Relee lumini de drum |

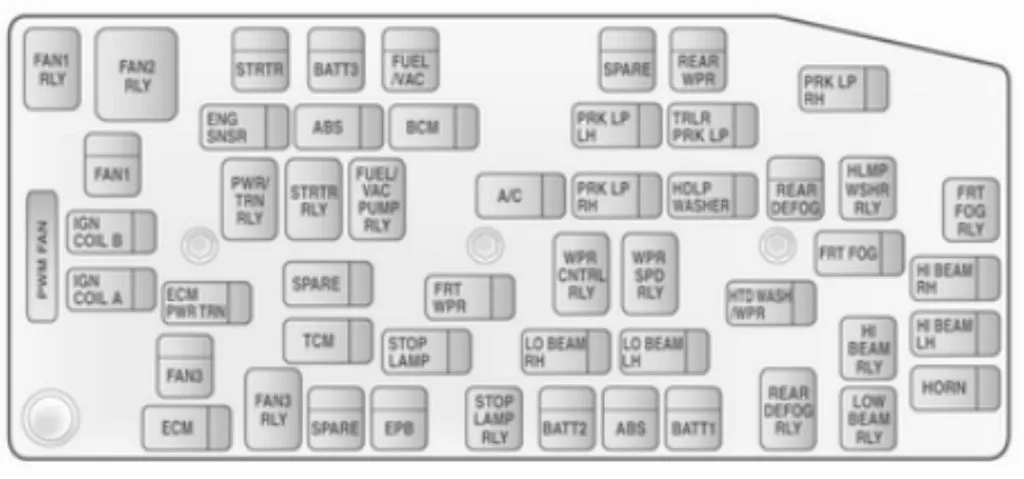

C140
| Nr. | Descriere |
|---|---|
| ABS | Sistem de frânare antiblocare |
| A/C | Sistemul de climatizare, air condiționat |
| BATT1 | Cutia de siguranțe a panoului de instrumente |
| BATT2 | Cutia de siguranțe a panoului de instrumente |
| BATT3 | Cutia de siguranțe a panoului de instrumente |
| BCM | Unitatea de comandă a sistemelor electronice ale caroseriei |
| ECM | Controlerul sistemului de injecție |
| ECM PWR TRN | Controlerul sistemului de injecție, motor și transmisie |
| ENG SNSR | Senzorii sistemului de gestionare a motorului |
| EPB | Frână de parcare electrică |
| FAN1 | Ventilație de răcire |
| FAN3 | Ventilație de răcire |
| FRT FOG | Faruri ceață față |
| FRT WPR | Ștergător parbriz față |
| FUEL/VAC | Pompa de combustibil, pompa de vid |
| HDLP WASHER | Spălător faruri |
| HI BEAM LH | Lumină de drum (blocfar stânga) |
| HI BEAM RH | Lumină de drum (blocfar dreapta) |
| HORN | Claxon |
| HTD WASH/ MIR | Încălzirea lichidului de spălare, încălzirea oglinzilor exterioare |
| IGN COIL A | Bobina de inducție |
| IGN COIL B | Bobina de inducție |
| LO BEAM LH | Lumină de întâlnire (blocfar stânga) |
| LO BEAM RH | Lumină de întâlnire (blocfar dreapta) |
| PRK LP LH | Lumină de poziție (blocfar stânga) |
| PRK LP RH | Lumină de poziție (blocfar dreapta) |
| PWM FAN | Semnal PWM de comandă a ventilatorului |
| REAR DEFOG | Încălzirea lunetei |
| REAR WPR | Ștergător lunetă |
| SPARE | – |
| STOP LAMP | Lumini de stop |
| STRTR | Demaror |
| TCM | Unitatea de comandă a transmisiei |
| TRLR PRL LP | Lumini de poziție remorcă |
Blocul auxiliar de siguranțe din compartimentul motor, doar pentru modelele diesel. Acesta se află în centrul panoului.
| Nr. | A | Destinație |
|---|---|---|
| AF1 | 60 | Controler bujii de preîncălzire |
| AF2 | 30 | Relee încălzitor filtru combustibil |
| AF3 | 40 | Relee PTC-1 |
| AF4 | 40 | Relee PTC-2 |
| AF5 | 40 | Relee PTC-3 |
Bloc în habitaclu Chevrolet Captiva
În interiorul vehiculului se află pe partea stângă, la picioarele pasagerului, acoperit de un capac de protecție.
C100
| Nr. | Descriere |
|---|---|
| F1 | AP01 / Priza auxiliară |
| F2 | Încălzitor scaune față |
| F3 | Sistem audio |
| F4 | Air condiționat |
| F5 | Unitatea de comandă a componentelor electronice ale caroseriei |
| F6 | Încuietoare ușă |
| F7 | Indicatoare de direcție partea dreaptă |
| F8 | Indicatoare de direcție partea stângă |
| F9 | Stop |
| F10 | Spălător faruri |
| F11 | Air condiționat |
| F12 | Unitatea de comandă a componentelor electronice ale caroseriei |
| F13 | Unitatea de comandă a componentelor electronice ale caroseriei |
| F14 | Aprindere: S/W |
| F15 | Lumină de ceață spate |
| F16 | Airbag (AIR BAG) |
| F17 | Spălător parbriz față |
| F18 | Încuietoare uși față |
| F19 | Priza auxiliară |
| F20 | Unitatea de comandă a transmisiei |
| F21 | Motor |
| F22 | Lumină de întâlnire |
| F23 | Geam electric |
| F24 | Încălzitor oglinzi exterioare |
| F25 | Panoul de instrumente |
| F26 | Aprindere 1 |
| F27 | AIRBAG (AIR BAG) |
| F28 | Oglindă rabatabilă* |
| F29 | Siguranța brichetei Chevrolet Captiva |
| F30 | Geam electric partea pasager |
| F31 | Geam electric partea șofer |
| F32 | Ceas |
| R1 | Componentă releu air condiționat / Priza electrică auxiliară fixă |
| R2 | Aprindere: ON/START |
Pentru brichetă răspunde siguranța numărul 29.
C140
Informații suplimentare
În acest videoclip este prezentată clar rezolvarea problemei cu farul care nu funcționează, prin înlocuirea unui releu la Chevrolet Captiva.
