Chevrolet Epica — середньорозмірний седан випускався у 2006, 2007, 2008, 2009, 2010, 2011 та 2012 роках. Дизельні версії на російський ринок офіційно не постачалися. У нашій статті представлена інформація про всі блоки реле та запобіжники шевроле епіка з описом схем.
Зміст
Блок із запобіжниками у салоні епіка
Він знаходиться з лівого боку в торцевій частині панелі приладів.

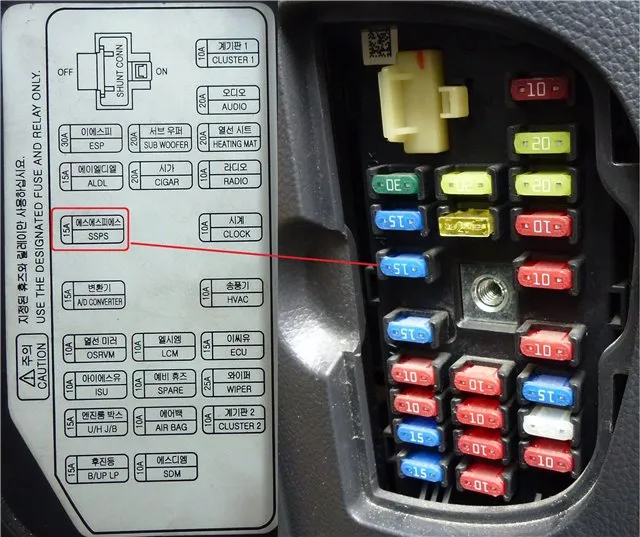

На звороті кришки представлений оригінальний опис запобіжників.
Загальна схема
Опис
| F1 | 10 | CLUSTER2 | Комбінація приладів, блок інформаційного дисплея, LCM, модуль RKE, ПММ, перемикач PNP |
| F2 | 25 | WIPER | Перемикач склоочисника/склоомивача, електродвигун склоочисників, блок датчика дощу |
| F3 | 15 | ECU | Не використовується |
| F4 | 10 | HVAC | ISU, реле вентилятора, перемикач MTC/FATC, привід вибору режиму, рециркуляційний привід |
| F5 | 10 | CLOCK | Перемикач переднього плафона освітлення салону/люка в даху, LCM, цифровий годинник |
| F6 | 10 | RADIO | Аудіосистема, модуль навігації |
| F7 | 20 | HEATING MAT | Вимикач килимків з підігрівом – водія/пасажира |
| F8 | 20 | AUDIO | Аудіосистема |
| F9 | 10 | CLUSTER1 | Комбінація приладів, перемикач MTC/FATC, цифровий годинник, блок інформаційного дисплея, LCM, вимикач вставленого ключа, модуль RKE |
| F10 | 10 | SDM | SDM |
| F11 | 10 | AIR BAG | Контрольна лампа подушки безпеки/непристебнутого ременя безпеки пасажира, датчик PPD |
| F12 | 10 | SPARE | Запасний |
| F13 | 10 | LCM | LCM |
| F14 | 20 | CIGAR | Додаткова розетка, прикурювач |
| F15 | 20 | SUB WOOFER | Динамік сабвуфер |
| F16 | 15 | B/UP LP | Важіль перемикача передач, перемикач PNP, вимикач заднього ходу, дзеркало відсіку ECM, гальмівний вимикач, комбінація приладів |
| F17 | 15 | U/H J/B | ЕСМ, модуль паливного насоса, автоматична КП у зборі з головною передачею, датчик MAF |
| F18 | 10 | BCM | ISU, перемикач склоочисника/склоомивача |
| F19 | 10 | OSRVM | Дзеркало з електроприводом – водія/пасажира, перемикач MTC/FATC |
| F20 | 15 | A/D CONVERTER | Не використовується |
| F21 | 15 | SSPS | Модуль SSPS |
| F22 | 15 | ALDL | DLC, вимикач відкриття багажника |
| F23 | 30 | ESC | Електронний блок керування гальмами |
За прикурювач відповідає запобіжник номер 14.
Блоки із запобіжниками та реле в моторному відсіку

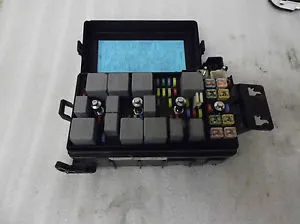

Основний блок реле та запобіжників
Головний блок запобіжників у моторному відсіку знаходиться поряд з резервуаром охолоджувальної рідини та акумуляторною батареєю. Закрито пластиковою кришкою.
Схема розташування запобіжників та реле в блоці шевроле епіка
Розшифровка елементів
| № |
А |
Назва |
Призначення |
| Ef1 | 30 | HVAC BLWR | Реле вентилятора |
| Ef2 | 60 | BCM BATT | Блок перемикачів із вбудованою логікою |
| Ef3 | 60 | ABS | Електронний блок керування гальмами |
| Ef4 | 30 | IGN1 | Замок запалювання |
| Ef5 | 20 | PWR WIDW | Електричний склопідйомник/вимикач замикання дверей водія |
| Ef6 | 30 401) |
COOL FAN HI | Реле високих обертів вентилятора системи охолодження |
| Ef7 | 20 401) |
COOL FAN LOW | Реле низьких обертів вентилятора системи охолодження |
| Ef8 | 30 | ST/IG2 | Замок запалювання, реле стартера |
| Ef9 | 15 | SPARE | Запасний |
| Ef10 | 10 | SPARE | Запасний |
| Ef11 | 20 | SPARE | Запасний |
| Ef12 | 25 | SPARE | Запасний |
| Ef13 | 30 | SPARE | Запасний |
| Ef14 | 10 | ABS WARNING | Не використовується |
| Ef15 | 20 | S/ROOF | Люк у даху у зборі |
| Ef16 | 15 | ABS | Електронний блок керування гальмами, роз'єм лінії подачі олії в АБС |
| Ef17 | 15 | HVAC BLWR | Фара – ліва/ права |
| Ef18 | 20 | DRIVER'S PWR WIDW | Безпечний електричний склопідйомник у зборі |
| Ef19 | 10 | PWR MIRROR | Багатофункціональний перемикач |
| Ef20 | 10 | ILLUM RT | Фара – права, стоянковий вогонь – правий, задній габаритний вогонь – правий |
| Ef21 | 30 | LCM | LCM |
| Ef22 | 25 | IP FUSE | Блок запобіжників на панелі приладів |
| Ef23 | 20 | STOP LAMPS | Вимикач гальма |
| Ef24 | 10 | ILLUM LT | Фара – ліва, стоянковий вогонь – лівий, задній габаритний вогонь – лівий, освітлення номерного знака |
| Ef25 | 30 | PWR SEAT | Вимикач сидіння водія з електричним приводом регулювання |
| Ef26 | 20 | FUEL | Модуль паливного насосу |
| Ef27 | 15 | ECM | ECM, головне реле двигуна, автоматична КП у зборі з головною передачею |
| Ef28 | 20 | IGN COIL | Бензин: Котушки запалювання 1~6 Дизель: – |
| Ef29 | 15 | HORN | Реле звукового сигналу |
| Ef30 | 15 | ENG2 | Бензин: Форсунки 1~6, датчик швидкості автомобіля (VSS), електромагнітний клапан продування вугільного фільтра Дизель: ЕСУД, VSS, реле передпускового нагрівача PTC-1/2/3< /span> |
| Ef31 | 20 | ENG3 | ECM |
| Ef32 | - | - | - |
| Ef33 | 15 | ENG1 | Бензин: Електромагнітний клапан EGR, генератор, ECM, електромагнітний клапан VIM, кисневий датчик, датчик CMP, датчик MAF, електромагнітний клапан вентиляції вугільного фільтра Дизель: Привід регулятора наддуву, датчик CMP , привід дросельної заслінки, електромагнітний клапан рециркуляції вихлопних газів, реле нагрівача палива, датчик WIF, контролер свічок передпускового підігріву |
| Ef34 | 15 | FRT FOG | Реле передньої протитуманної фари |
| Ef35 | 10 | LOW BEAM LT | Фара – ліва |
| Ef36 | 20 | PWR AMP | Підсилювач потужності |
| Ef37 | 10 | LOW BEAM RT | Фара – права, багатофункціональний перемикач |
| Ef38 | - | - | - |
| Ef39 | 10 | A/C CMPRSR | Реле компресора кондиціонера |
| Реле | |||
| R1 | Реле керування охолоджуючим вентилятором | ||
| R2 | Реле вентилятора охолодження – висока швидкість | ||
| R3 | Реле паливного насосу | ||
| R4 | Реле електромагнітної муфти компресора кондиціонера | ||
| R5 | Реле передніх протитуманних фар | ||
| R6 | Реле звукового сигналу | ||
| R7 | Реле вентилятора охолодження – низька швидкість | ||
| R8 | Реле ближнього світла | ||
| R9 | Головне реле | ||
| R10 | Реле стартера | ||
| R11 | Реле габаритного освітлення | ||
| R12 | Реле далекого світла | ||
| R13 | Реле електроприводу склопідйомників | ||
Додатковий блок для дизельних Chevrolet Epica
Допоміжний блок запобіжників у моторному відсіку знаходиться поряд із передньою панеллю.
Схема
Призначення
| 1 | PTC 3 Додатковий обігрівач |
| 2 | PTC 2 Додатковий обігрівач |
| 3 | PTC 1 Додатковий обігрівач |
| 4 | Реле підігрівача паливного фільтра |
| F1 | (40A) Додатковий обігрівач |
| F2 | (40A) Додатковий обігрівач |
| F3 | (40A) Додатковий обігрівач |
| F4 | (30A) Підігрівач паливного фільтра |
| F5 | (60A) Свічки розжарювання |

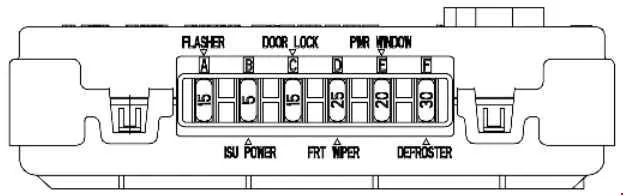

Блок запобіжників блоку перемикачів із вбудованою логікою
Таблиця з розшифровкою
| A | 15 | Переривник |
| У | 5 | Потужність блоку перемикачів із вбудованою логікою |
| C | 15 | Дверний замок |
| D | 25 | Передній склоочисник |
| Е | 20 | Електричний склопідйомник |
| F | 30 | Обігрів скла |
Посібник з обслуговування та експлуатації
Більш інформації можна отримати вивчивши інструкцію з експлуатації шевроле епіка: “завантажити”
