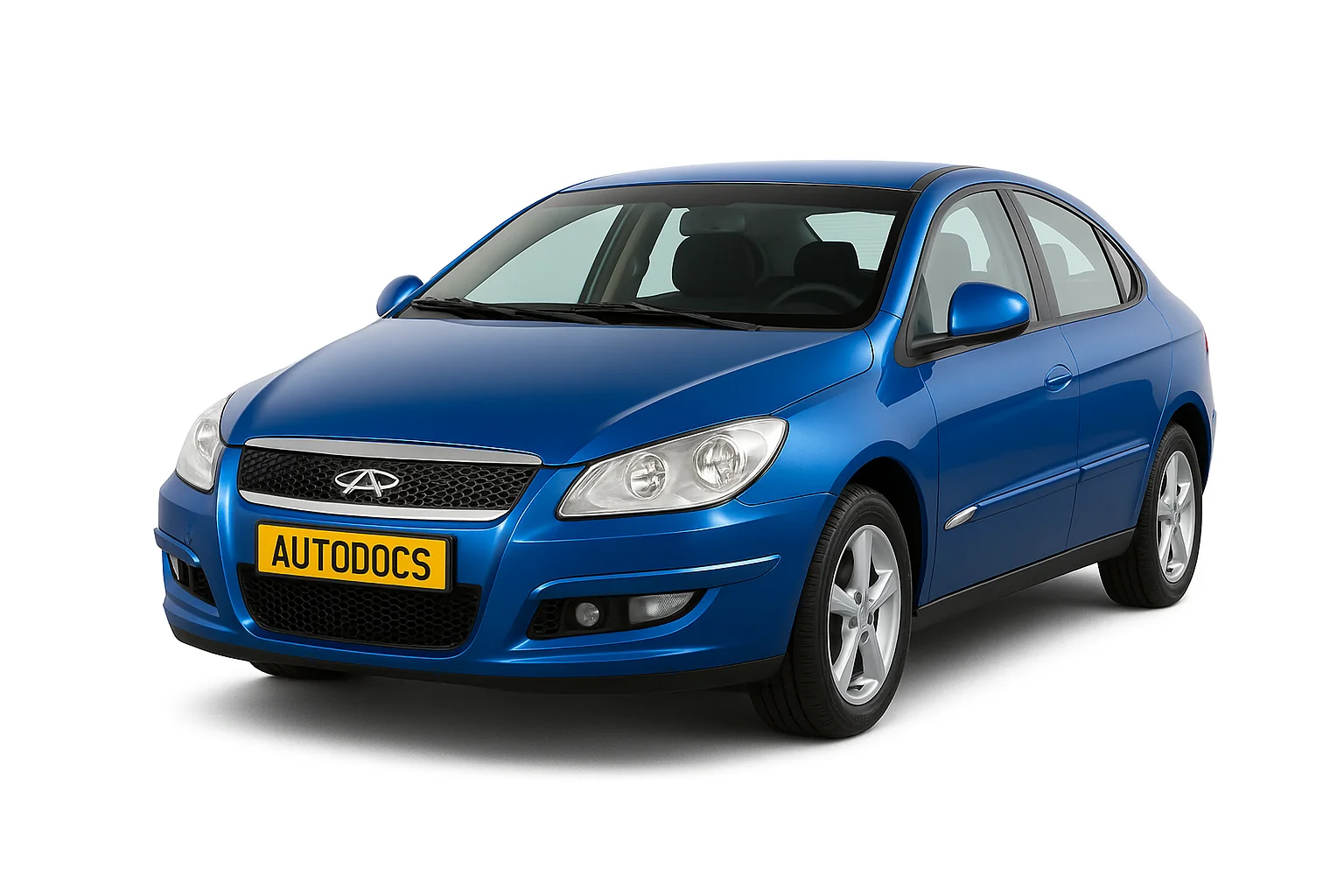

Chery М11 випускався в 2008, 2009, 2010, 2011, 2012, 2013, 2014 та 2015 роках з об'ємами двигунів 1,6 1,8 і 2,0 літра. За цей час модель пройшла оновлення. Також відома під назвою Chery А3, Chery Tengo і Chery Chance Niche. У цій статті ви знайдете опис запобіжників та реле Чері М11 зі схемами блоків та фото прикладами їх виконаннями. Зазначимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятись від представленого та залежить від року випуску, рівня електричного обладнання та регіону постачання Вашого автомобіля.
Зміст
Блоки в салоні
У салоні автомобіля, в нижній частині панелі приладів, за захистом знаходяться 2 блоки із запобіжниками.
Верхній блок запобіжників
Схема
Опис
| 1 | 20А Запасний |
| 2 | 10А Зуммер, електричний коректор напрямку світла фар габаритні вогні, освітлення реєстраційного знака, протитуманні фари та ліхтар, покажчики повороту та аварійна світлова сигналізація, ліхтар заднього ходу, освітлення салону, звукові сигнали, зовнішні дзеркала заднього виду, система сигнал дверей, електричні склопідйомники, обігрів заднього скла та зовнішніх дзеркал заднього виду, замок кришки багажника, склоочисник та склоомивач вітрового скла, аудіосистема. |
| 3 | 10А Запасний |
| 4 | 10А Електричний коректор напрямку світла фар, габаритні вогні, освітлення реєстраційного знака, протитуманні фари та ліхтар, освітлення салону, електричний підсилювач керма |
| 5 | 10А Ліхтар заднього ходу |
| 6 | 20А Електрична розетка |
| 7 | 10А До переднього блоку запобіжників та реле |
| 8 | 10А Електричний коректор напрямку світла фар, склоочисник та склоомивач вітрового скла |
| 9 | 15А Діагностичний роз'єм, система подачі палива, іммобілайзер |
| 10 | 10А Система кондиціювання повітря, гальмівна система, зумер, габаритні вогні, освітлення реєстраційного знака, протитуманні фари та ліхтар, покажчики повороту та аварійна світлова сигналізація, система подачі палива, приладова панель, освітлення салону, система сигналізації при паркуванні, система керування замками |
| 11 | 20А Стоп-сигнали, гальмівна система |
| 12 | 15А Аудіосистема |
| 13 | 10А Замок кришки багажника |
| 14 | 15А Запасний |
| 15 | 7,5А Діагностичний роз'єм, система подачі палива, іммобілайзер |
| 16 | 15А Система керування двигуном (EMS), гальмівна система |
| 17 | 7,5А Запасний |
| 18 | 10А Зуммер, електричний коректор напрямку світла фар габаритні вогні, освітлення реєстраційного знака, протитуманні фари та ліхтар, покажчики повороту та аварійна світлова сигналізація, ліхтар заднього ходу, освітлення салону, звукові сигнали, зовнішні дзеркала заднього виду, система сигнал дверей, електричні склопідйомники, обігрів заднього скла та зовнішніх дзеркал заднього виду, замок кришки багажника, склоочисник та склоомивач вітрового скла, гальмівна система, приладова панель, система зарядки АКБ |
| 19 | 10А Система кондиціювання повітря |
| 20 | 10А Модуль SRS |
За роботу прикурювача відповідає запобіжник №6.
Нижній блок запобіжників
Схема
Позначення
- 30А Електричні склопідйомники
- 10А Запасний
- 10А Ліві габаритні вогні
- 7,5А Освітлення панелі керування
- 5А Праві габаритні вогні
- 15А Система керування замками дверей
- 25А Склоочисник та склоомивач вітрового скла
- 10А Освітлення салону
- 10А Звукові сигнали
- 15А Передні протитуманні фари
- 25А Обігрів заднього скла та зовнішніх дзеркал заднього виду
- 15А Покажчики повороту та аварійна світлова сигналізація
Блок під капотом
Під капотом розташовані 2 блоки із запобіжниками та реле.
Блок запобіжників та реле
На схемі позначено під номером 1. Встановлено поруч із акумуляторною батареєю та закрито захисною кришкою.
Фото приклад
Схема
Призначення
| FB1 | 5A Система керування двигуном (EMS) |
| FB2 | 5A Датчик швидкості |
| FB3 | 20A Модуль SRS |
| FB4 | 5A Запасний |
| FB5 | 10A Ліхтар заднього ходу, система заряджання АКБ |
| FB6 | 15A Модуль запалювання |
| FB7 | 7,5A Запасний |
| FB8 | 5A Модуль ABS |
| FB9 | 7,5A Запасний |
| FB10 | 10A Передній датчик кисень |
| FB11 | 10A Задній датчик кисню |
| FB12 | 20A Датчик положення розподільного валу, система уловлювання парів палива |
| FB13 | 30A Вентилятор системи кондиціювання повітря |
| FB14 | 10A Далеке світло лівої фари |
| FB15 | 7,5A Обігрів форсунок склоомивача |
| FB16 | 15A Компресора кондиціонера |
| FB17 | 15A Електро бензонасос |
| FB18 | 7,5A Електронна система керування двигуном (EMS) |
| FB19 | 10A Далеке світло правої фари |
| FB20 | 30A Електричні склопідйомники |
| FB21 | 30A Електропривод люка у даху |
| FB22 | 10A Трансмісія |
| FB23 | 15A Обігрів сидінь |
| FB24 | 5A Модуль ABS |
| FB25 | 10A Запасний |
| FB26 | 15A Ближнє світло лівої фари |
| FB27 | 15A Ближнє світло правої фари |
| SB1 | 30A Запасний |
| SB2 | 30A Двигун |
| SB3 | 30A Стартер |
| SB4 | 40A Модуль ABS |
| SB5 | 20A Модуль ABS |
| SB6 | 30A Замок запалювання |
| SB7 | 30A Панель приладів |
| SB8 | 40A Регулювання сидінь |
| R1 | Запасний |
| R2 | Реле системи керування двигуном (EMS) |
| R3 | Реле стартера |
| R4 | Реле вентилятора системи кондиціювання повітря |
| R5 | Реле замку запалювання (положення ON) |
| R6 | Реле ланцюга ACC |
| R7 | Реле компресора кондиціонера |
| R8 | Реле паливного насосу |
| R9 | Реле ланцюга ACC1 |
| R10 | Реле далекого світла фар |
| R11 | Реле ближнього світла фар |
Блок силових запобіжників
Цей блок кріпиться до плюсової клеми акумуляторної батареї.
Схема
Розшифровка
- A – 100А Передній блок запобіжників та реле
- B – 150A Система заряджання АКБ та система пуску двигуна
- З – 40А Зуммер, система сигналізації при паркуванні, електричні склопідйомники, протитуманні фари та ліхтар
- D – 50A Електричний електропідсилювач керма
- E – 50A Електроустаткування моторного відсіку
- F – 80A Зумер, габаритні вогні, освітлення номерного знака, габаритні вогні, покажчики поворотів, освітлення салону, дзеркала, обігрів заднього скла, склопідйомники, омивачі, замок.
