Chery Kimo – компактный автомобиль, выпускавшийся в 2007, 2008, 2009, 2010, 2011, 2012 и 2013 году с бензиновым двигателем 1,3 литра. В разные годы модель также продавалась под названиями Chery А1, Speranza A113 и DR Motor DR2. В этом руководстве мы подробно разберём блоки предохранителей и реле Chery Kimo: расположение, схемы, назначение элементов и особенности замены. Отдельно укажем, какой предохранитель отвечает за прикуриватель. Актуальные схемы и фотографии помогут быстро найти нужные элементы электрооборудования.

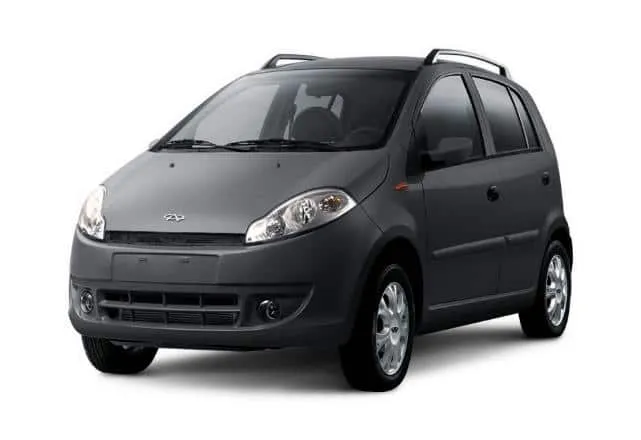

Chery Kimo

Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения.

Блок в салоне

В салоне автомобиля основной блок с предохранителями и реле находится в левом торце приборной панели и закрыт защитной крышкой.

блок предохранителей в салоне Chery Kimo

Схема блока предохранителей  в салоне Chery Kimo
Схема

A Описание
F1 10 Комбинация приборов
F2 10 Электропривод зеркал, выключатель сигнала торможения, блок управления системой кузова (BCM)
F3 10 ABS
F4 10 Подушки безопасности
F5 Не используется
F6 15 Люк (блок управления), омыватель, задний стеклоочиститель
F7 10 Реле кондиционера, указатели поворота
F8 15 Передний стеклоочиститель
F9 15 Прикуриватель
F10 10 Радио (магнитола)
F11 Не используется
F12 25 Стартер
F13 10 Диагностический разъем
F14 10 Стоп-сигналы
F15 20 Аудиосистема (магнитола)
F16 15 Звуковой сигнал, задний противотуманный фонарь
F17 Не используется
F18 10 Плафон освещения салона, габаритные огни
F19 15 Выключатель аварийной сигнализации
F20 10 Подсветка панели приборов
F21 20 Люк
F22 20 Обогрев заднего стекла
Реле
R1 Отопитель
R2 Указатели поворота
R3 Стеклоочиститель

За прикуриватель отвечает предохранитель номер 9 на 15А.

Блок под капотом

Под капотом главный блок предохранителей и реле расположен с левой стороны рядом с аккумулятором и так же закрыт защитной крышкой.

блок предохранителей под капотом Chery Kimo

Схема блока под капотом чери кимо
Схема

A Обозначение
SF1 30 Вентилятор системы охлаждения (высокая скорость)
SF2 30 Блок управления системой кузова (BCM)
SF3 30 Кондиционер
SF4 40 Аккумулятор (клемма 30a)
SF5 30 ABS
SF6 30 ABS
EF1 20 Вентилятор системы охлаждения (низкая скорость)
EF2 15 Передние противотуманные фары
EF3 10 Блок управления двигателем (ECU)
EF4 15 Топливный насос
EF5 30 Главное реле
EF6 10 Компрессор кондиционера
EF7 15 Лямбда зонд (кислородный датчик)
EF8 Не используется
EF9 15 Катушка зажигания
EF10 10 Лампа заднего хода
EF11 10 Правые габаритные огни
EF12 10 Левые габаритные огни
EF13 10 Правый дальний свет
EF14 10 Левый дальний свет
EF15 10 Правый ближний свет
EF16 10 Левый ближний свет
EF17 Запасной
EF18 Запасной
EF19 Запасной
EF20 Запасной
Реле
R1 Передние противотуманные фары
R2 Вентилятор системы охлаждения (высокая скорость)
R3 Вентилятор системы охлаждения (низкая скорость)
R4 Ближний свет фар
R5 Компрессор кондиционера
R6 Дальний свет фар
R7 Главное реле
R8 Топливный насос
