BMW Z4 G29 — двухдверный родстер, выпускавшийся в 2018, 2019, 2020, 2021, 2022, 2023 и 2024 годах. В статье приведены расположение блоков реле и предохранителей, схемы и назначение элементов.
Содержание
Назначение элементов может отличаться от показанного и зависит от года выпуска, уровня электрооборудования и региона, в который был поставлен ваш автомобиль.
Реклама
Салон
Блок предохранителей со стороны пассажира
С правой стороны, под бардачком, расположен блок предохранителей и реле.

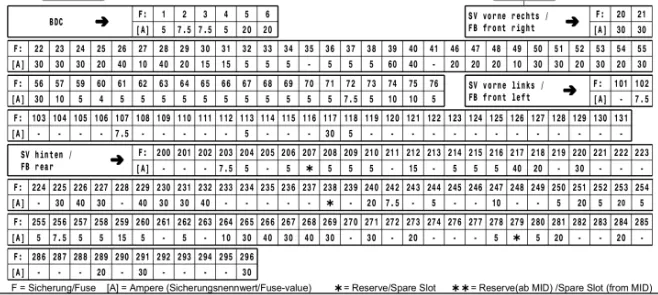

| № | A | Назначение |
|---|---|---|
| 20 | 30 | Привод стеклоподъёмника, дверь водителя с электроникой управления |
| 21 | 30 | Переднее пассажирское окно с электроникой управления |
| 22 | 30 | Задняя стеклоподъёмница со стороны водителя с электроникой управления |
| 23 | 30 | Задняя стеклоподъёмница со стороны пассажира с электроникой управления |
| 24 | 30 | Левая реверсивная электромеханическая катушка (ремень безопасности) |
| 25 | 20 | Центр функций крыши |
| 26 | 40 | Контроллер кузовного домена (BDC) |
| 27 | – | |
| 28 | 40 | Система динамического контроля устойчивости (DSC) |
| 29 | 20 | Электронное управление коробкой передач, раздаточная коробка |
| 30 | 15 | Медиасистема |
| 31 | 15 | |
| 32 | 5 | Панель управления центральной консоли, парковка |
| 33 | 5 | Аккумулятор |
| 34 | 5 | Блок управления приборной панелью |
| 35 | – | |
| 36 | 5 | Центр функций крыши (карта света, внутреннее освещение, ambient-подсветка) |
| 37 | 5 | Центральный замок |
| 38 | 5 | Электронный модуль наружной ручки двери водителя |
| 39 | 60 | Контроллер кузовного домена (BDC) |
| 40 | 40 | Вентилятор с выходным каскадом |
| 41 | – | |
| 46 | 20 | Прикуриватель, термоэлектрический подстаканник |
| 47 | 20 | Управление двигателем |
| 48 | 20 | Подогрев сидений |
| 49 | 10 | Электропривод регулировки рулевой колонки |
| 50 | 30 | Подогрев сидений |
| 51 | 30 | Управление двигателем |
| 52 | 20 | Электроника подогрева сидений |
| 53 | 30 | Модуль прицепа |
| 54 | 20 | Автономный дополнительный отопитель |
| 55 | 30 | Модуль сиденья (с модулем сиденья), блок переключателей регулировки сиденья (без модуля сиденья) |
| 56 | 30 | Модуль сиденья (с модулем сиденья), блок переключателей регулировки сиденья (без модуля сиденья) |
| 57 | 10 | Электропривод регулировки рулевой колонки |
| 59 | 5 | Электрохромное зеркало заднего вида в салоне |
| 60 | 5 | Помощь водителю |
| 61 | 5 | Подсветка панели задней двери (со стороны водителя), подсветка кармана задней двери (со стороны водителя), подсветка внутренней ручки задней двери (со стороны водителя), подсветка панели задней двери со стороны водителя (верх), подсветка левого заднего динамика, дополнительный водяной насос (дизель) |
| 62 | 5 | Дополнительная батарея, подсветка динамиков приборной панели, освежитель воздуха, CD-привод, ионизатор, стартер-генератор 48В (B57, B58) |
| 63 | 5 | Выключатель подсветки бардачка, камера водителя, блок управления питанием 48В (PCU48), батарея 48В |
| 64 | 5 | Блок клапанов регулировки ширины спинки сиденья водителя, блок клапанов поясничной поддержки водителя, блок переключателей регулировки сиденья (со стороны водителя), подсветка ножного пространства (со стороны водителя), подсветка задней панели спинки сиденья водителя, USB-порт для зарядки, модуль надува переднего левого сиденья |
| 65 | 5 | Блок клапанов регулировки ширины спинки переднего пассажирского сиденья, Блок клапанов поясничной поддержки переднего пассажира, Блок переключателей регулировки сиденья (со стороны переднего пассажира), Подсветка заднего ножного пространства (со стороны переднего пассажира), Подсветка задней панели спинки переднего пассажира, USB-разъём для зарядки №2, модуль надува переднего правого сиденья |
| 66 | 5 | Подсветка верхней центральной панели приборов, подсветка верхней правой панели приборов, подсветка нижней центральной панели приборов, подсветка нижней левой/правой панели приборов, подсветка переднего левого/правого ножного пространства |
| 67 | 5 | Блок переключателей двери водителя, Блок переключателей сиденья двери водителя, Подсветка внутренней ручки двери водителя, Подсветка панели двери водителя (центр), Подсветка кармана двери водителя, Подсветка панели двери водителя (верх), Подсветка переднего левого среднечастотного динамика, Подсветка переднего левого твитера |
| 68 | 5 | Наружное зеркало пассажира, Блок переключателей двери пассажира, Подсветка внутренней ручки двери пассажира, Подсветка панели двери переднего пассажира (центр), Подсветка кармана двери пассажира, Подсветка панели двери переднего пассажира (верх), Подсветка переднего правого среднечастотного динамика, Подсветка переднего правого твитера |
| 69 | 5 | Радиаторные шторки (верхние, нижние) |
| 70 | 5 | Задний коммутационный щит, реле отключения электровентилятора, электровентилятор |
| 71 | 5 | Камера кругового обзора (с камерой кругового обзора), камера заднего вида |
| 72 | 7,5 | Управление двигателем |
| 73 | 5 | Блок управления приборной панелью |
| 74 | 10 | USB-розетка |
| 75 | 10 | Модуль безопасности при столкновении |
| 76 | 5 | Помощь водителю |
Реклама
Прикуриватель питается от предохранителя №46 на 20А.
Блок предохранителей
Отсек предохранителей установлен в электронном блоке управления BDC (Body Domain Controller), который смонтирован на правой стойке, под обшивкой салона с правой стороны пассажира.
| № | A | Обозначение |
|---|---|---|
| 1 | 5 | Блок переключателей рулевой колонки, передний центральный дефлектор, панель управления аудио, блок управления освещением, головное устройство |
| 2 | 7.5 | Диагностический разъём, электронное управление высотой дорожного просвета, платформа вертикальной динамики |
| 3 | 7.5 | Система отопления/кондиционирования, модуль функций задней двери, датчик дождя/света/солнца/конденсации |
| 4 | 5 | Электронный модуль наружной ручки двери пассажира, Электронный модуль наружной ручки задней двери со стороны водителя, Электронный модуль наружной ручки задней двери со стороны пассажира, Блок управления питанием, Телематический блок |
| 5 | 20 | Реле блокировки, Реле разблокировки (двери, крышка топливного бака) |
| 6 | 20 | Реле блокировки двери водителя, Реле блокировки (замок двери водителя, замок двери переднего пассажира, замок задней двери со стороны водителя, замок задней двери со стороны пассажира, привод центрального замка крышки топливного бака) |
Реклама
Блок предохранителей со стороны водителя
Под приборной панелью со стороны водителя расположен ещё один блок с предохранителями и реле.

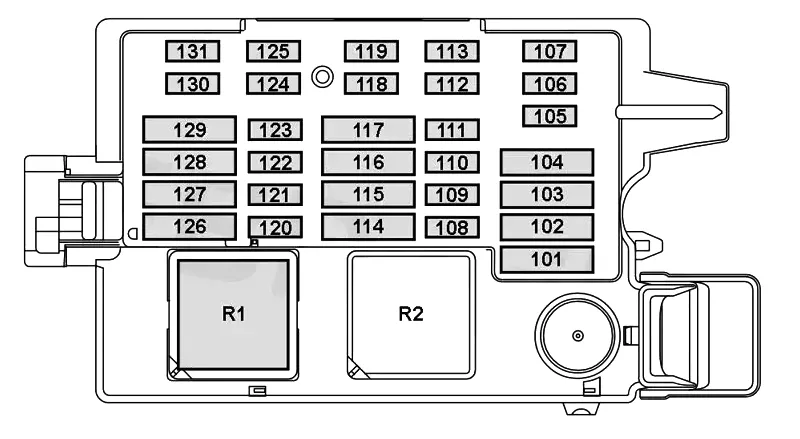

Сам блок предохранителей будет выглядеть примерно так.
| № | A | Обозначение |
|---|---|---|
| 101 | – | |
| 102 | 7.5 | Электроника, управление двигателем |
| 103 | – | |
| 104 | – | |
| 105 | – | |
| 106 | – | |
| 107 | 10 | Гибрид: Модуль управления герметичным топливным баком |
| 108 | – | |
| 109 | – | |
| 110 | – | |
| 111 | – | |
| 112 | – | |
| 113 | – | |
| 114 | – | |
| 115 | – | |
| 116 | – | |
| 117 | 30 | Гибрид: Автоматическая коробка передач, раздаточная коробка |
| 118 | 5 | Дополнительный электронагреватель, подсветка переднего среднечастотного динамика |
| 119 | – | |
| 120 | – | |
| 121 | – | |
| 122 | – | |
| 123 | – | |
| 124 | – | |
| 125 | – | |
| 126 | – | |
| 127 | – | |
| 128 | – | |
| 129 | – | |
| 130 | – | |
| 131 | – | |
| Реле | ||
| R1 | – | |
| R2 | Реле клеммы 30B | |
Реклама
Багажник
Главный блок предохранителей
В багажнике, с правой стороны под защитной крышкой, находится главный блок предохранителей и реле.

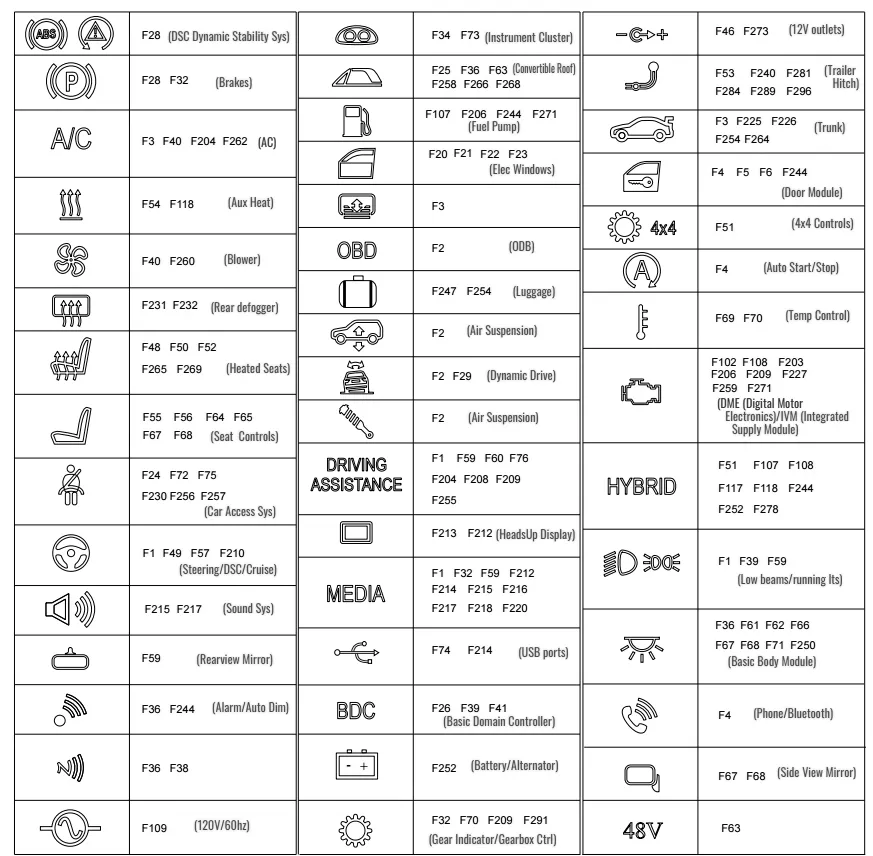

Проверьте назначение по вашей схеме, указанной в буклете.
