Următoarea modificare a BMW Seriei 5 după E39 a fost E60. Autovehiculul a fost produs în 2003, 2004, 2005, 2006, 2007, 2008, 2009 și 2010 în două variante de caroserie: sedan (E60) și break (E61). Vom analiza schemele cutiilor de relee și siguranțe pentru BMW E60 și vom furniza, de asemenea, manualul complet de utilizare.
Siguranțele de rezervă și cleștele din plastic trebuie să se afle în trusa de scule a șoferului. Specificația siguranțelor pentru vehiculul dumneavoastră se află în compartimentul portbagaj, sub capacul lateral drept.
Cuprins
Cutiile de siguranțe și relee sub capotă BMW E60
Este situată în compartimentul motor, mai aproape de parbriz.

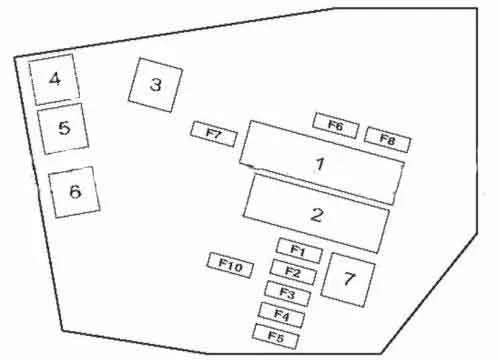

Schema generală a elementelor cutiei
Descriere
| 1 | Unitatea electronică de comandă a motorului |
| 2 | — |
| 3 | Releu pentru unitatea de comandă a înălțimii de ridicare a supapei |
| 4 | Releu încălzitor sistem de ventilație carter |
| 5 | Releu motor electric ștergător parbriz |
| 6 | Releu pompă sistem de alimentare cu aer pentru evacuare |
| 7 | Releu sistem de comandă motor |
| F1 | (30A) Comanda motor |
| F2 | (30A) Comanda motor |
| F3 | (20A) |
| F4 | (30A) |
| F5 | (30A) Comanda motor |
| F6 | (10A) Comanda motor |
| F7 | (40A) Comanda motor |
| F8 | (30A) |
| F10 | (5A) Încălzitor sistem de ventilație carter |
Cutiile principală de siguranțe din habitaclu BMW E60
Se află în spatele torpedoului (poate fi denumit și compartiment pentru mănuși). Pentru acces, este necesar să deschideți cele 2 elemente de fixare și să deplasați capacul de protecție.
Exteriorul ar trebui să arate astfel.

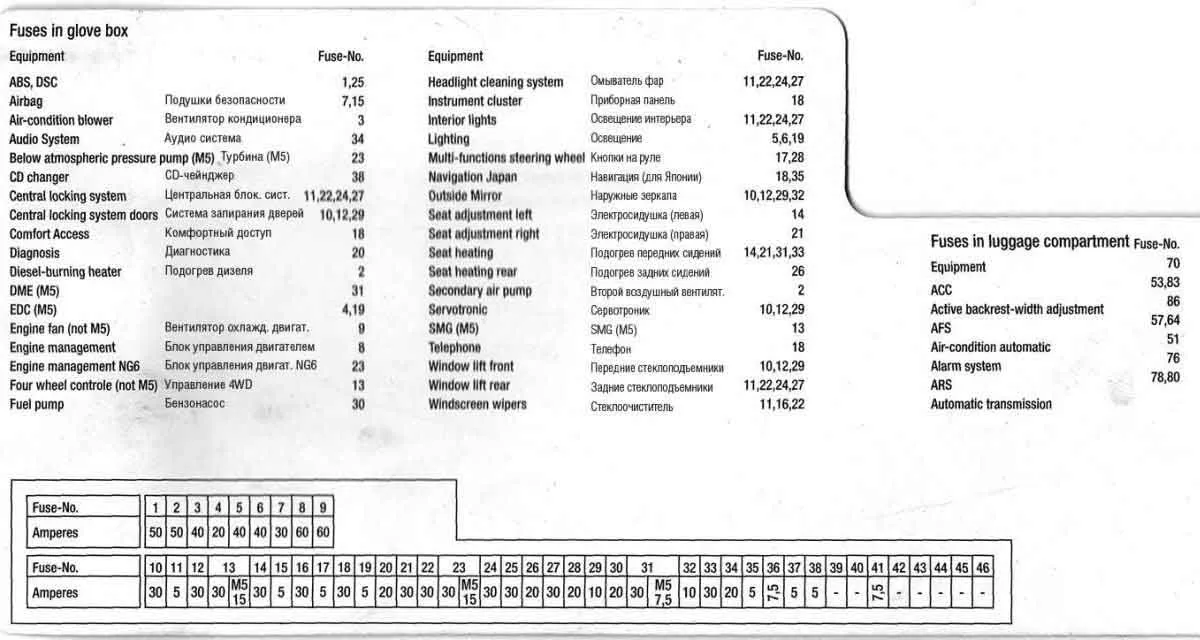

În stânga sus ar trebui să se afle o broșură cu descrierea exactă a siguranțelor.
Denumire detaliată (numerotarea de la stânga la dreapta, una dintre variante)
| F1 | (50A) Unitatea electronică de comandă ABS |
| F2 | (60A) |
| F3 | (40A) Rezistor motor electric ventilator încălzire |
| F4 | — |
| F5 | (50A) Unitatea de comandă iluminare |
| F6 | (50A) Unitatea de comandă iluminare |
| F7 | (50A) |
| F8 | (60A) |
| F9 | (60A) |
| F10 | (30A) |
| F11 | (5A) |
| F12 | (30A) |
| F13 | (30A) Unitatea de comandă cutie de transfer |
| F14 | (30A) Acționare electrică scaun |
| F15 | (5A) |
| F16 | (30A) Releu motor electric ștergător parbriz |
| F17 | (5A) Unitatea de comandă echipament electric coloană direcție |
| F18 | (30A) |
| F19 | — |
| F20 | (20A) Încălzitor suplimentar |
| F21 | (30A) Acționare electrică scaun |
| F22 | (30A) |
| F23 | — |
| F24 | (30A) |
| F25 | (30A) Unitatea electronică de comandă ABS |
| F26 | (20A) — |
| F27 | (30A) |
| F28 | (20A) Unitatea de comandă echipament electric coloană direcție |
| F29 | (10A) |
| F30 | (20A) Pompă combustibil |
| F31 | (30A) Acționare electrică scaun |
| F32 | (10A) |
| F33 | (30A) Acționare electrică scaun |
| F34 | (20A) Unitate de comandă multimedia |
| F35 | (5A) Sistem de navigație |
| F36 | (7,5A) |
| F37 | (5A) Telefon |
| F38 | (5A) CD-changer |
| F39 | — |
| F40 | (10A) DVD-changer |
| F41 | (7,5A) Unitatea de comandă combinată de instrumente |
| F42 | — |
| F43 | — |
| F44 | — |
| F45 | — |
| F46 | — |
A doua variantă
Cutiile de relee și siguranțe din portbagaj
Este situată pe partea dreaptă, sub ornament. Pentru acces, trebuie îndepărtat capacul de protecție. Dacă este necesar, înainte de aceasta, decuplați cureaua de siguranță.
Fotografie reală a cutiei din portbagajul BMW E60
Descrierea originală arată aproximativ astfel.
Tabel cu descifrare
| Releu control curent baterie acumulator | |
| 50 | 30A Pompă spălător faruri |
| 51 | 5A |
| 52 | 40A Releu compresor suspensie activă |
| 53 | 30A Acționare electrică scaune față |
| 54 | 40A Încălzire lunetă |
| 55 | 40A Unitatea de comandă acționare deschidere/ închidere ușă spate |
| 56 | 5A Senzor ploaie/ lumină solară |
| 57 | 5A Unitatea de comandă motor electric ventilator climatizare/ încălzire |
| 58 | 20A Ștergător lunetă |
| 59 | 5A Amplificator semnal antenă |
| 60 | — |
| 61 | 7,5A Frigider, siguranță brichetă (până în 09-2005) |
| 62 | 30A Unitatea de comandă echipament electric remorcă |
| 63 | 20A Încălzitor suplimentar |
| 64 | 15A Unitatea de comandă motor electric ventilator climatizare/ încălzire |
| 65 | — |
| 66 | 20A Unitatea de comandă acționare electrică trapă |
| 67 | 10A |
| 68 | 5A |
| 69 | 5A Unitatea de comandă sistem de parcare |
| 70 | 10A Senzor distanță până la obstacol (sistem adaptiv de menținere a vitezei) |
| 71 | 30A Comutator multifuncțional ansamblu |
| 72 | 20A Benzină 8 cil.: Releu pompă combustibil |
| 73 | 30A 09/07: Amplificator semnal de ieșire sistem audio |
| 74 | 10A |
| 75 | 10A |
| 76 | 10A |
| 77 | 10A Display principal |
| 78 | 5A |
| 79 | 10A |
| 80 | 10A |
| 81 | 7,5A |
| 82 | 7,5A Unitatea de comandă sistem de control al presiunii în pneuri |
| 83 | 30A Acționare electrică scaune față |
| 84 | 15A |
| 85 | 7,5A |
| 86 | 40A Servodirecție |
| 87 | 20A Siguranță brichetă (după 09-2005) |
| 88 | 20A |
| 89 | 5A Oglindă retrovizoare interioară cu autoblocare |
Verificați existența unei cutii separate lângă bateria de acumulator cu 2 elemente de siguranțe de capacitate mare:
- F92 (100A) — încălzitor electric suplimentar;
- F90 (200A) — cutia de siguranțe situată în bord.
Informații suplimentare
Poate fi util să consultați un exemplu de înlocuire a releului pompei de combustibil.
Manual de utilizare
Aici puteți descărca instrucțiunea completă de utilizare BMW E60 în format PDF, dacă nu ați găsit răspunsul la întrebarea dumneavoastră.
