BMW E34 — este o variantă ulterioară a caroseriei BMW Seria 5. Această serie a fost produsă în anii 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994 și 1995. Vom examina locațiile blocurilor de relee și siguranțe pentru bmw e34 și vom oferi schema electrică originală pentru această serie de vehicule.
La BMW E34 există două versiuni ale cablajului electric High Version și Low Version (având în vedere modelele cu motor M50 sau cu electronica de management al motorului Siemens sau Bosch). Diferența principală este sistemul de autodiagnoză instalat – panoul de instrumente este echipat cu un afișaj cu mesaje rulante.
De asemenea, versiunea poate fi identificată uitându-vă la blocul de siguranțe de sub capotă. Dacă în rândurile inferioare se află module mari CCM (Check control module) și LKM (Light control module), atunci este High Version, dacă acolo sunt relee pătrate obișnuite – atunci este versiunea Low.
Cuprins
Blocuri de siguranțe și relee în compartimentul motor al bmw e34
Blocul de montaj
Acesta este situat aproape sub parbriz. Pentru acces, deplasați dispozitivele de fixare. Aici sunt amplasate siguranțele nr. 1 — 29 și blocurile de relee.
Low Version
Schema generală
Descrierea releelor
| Nr. releu | Destinație |
| К2 | Semnal sonor bmw e34 |
| КЗ | Deblocarea tensiunii de la contactul R |
| К4 | Ventilator încălzire/încălzire de staționare |
| К5 | Curățare intensivă/pompă lavator |
| К6 | Modul SRA |
| К8 | Releu pompă apă suplimentară bmw e34 |
| К9 | Deblocarea tensiunii de la contactul 15 |
| К10 | Protecție la suprasarcină sistem ABS/ASC |
| К16 | Releu întrerupător semnalizare avarii 30/30 |
| К18 | Decuplare climatizare * Motronic |
| К19 | Compresor climatizare |
| К21 | Pornire treapta 1 ventilator suplimentar |
| К22 | Pornire treapta 2 ventilator suplimentar |
| К40 | Releu pornire fară de întâlnire bmw e34 |
| К41 | Pornire fară de drum |
| К42 | Pornire faruri de ceață |
| К43 | Pornire lumini de ceață spate |
| U4 | Senzor alarmă antifurt 30/30 |
Denumirea siguranțelor
| Nr. | A | Circuit protejat |
| 1 | 15 | Întrerupător lumini de frână, circuit de control sistem frânare, unitate de comandă sistem Tempo mat, întrerupător Tempo mat |
| 2 | 7.5 | Modul iluminare (releu pornire fară de întâlnire și fară de drum) |
| 3 | 7.5 | Modul iluminare (releu pornire faruri de ceață, releu pornire lumini de ceață spate, întrerupător semnalizatoare, întrerupător semnalizare cu fară de drum) |
| 4 | 7.5 | Modul iluminare (lumină de staționare și de poziție stânga) |
| 5 | 10 | Modul iluminare (lumină de staționare și de poziție dreapta, lumini de iluminare plăcuță înmatriculare), iluminare brichetă, radio, iluminare compartiment motor, întrerupător semnalizare avarii |
| 6 | 7.5 | Semnalizare avarii |
| 7 | 15 | Faruri de ceață |
| 8 | 7.5 | Lumini de ceață dreapta și stânga |
| 9 | 15 | Semnale sonore, unitate comandă compresor climatizare, pompă apă suplimentară sistem climatizare |
| 10 | 7.5 | Far stânga întâlnire |
| 11 | 7.5 | Far dreapta întâlnire |
| 12 | 15 | Încălzitor duze lavator, întrerupător lumini marșarier, reglaj oglinzi (întrerupător) |
| 13 | 7.5 | Far stânga drum |
| 14 | 7.5 | Far dreapta drum |
| 15 | 7.5 | Releu pornire ștergător, modul iluminare RA 15 |
| 16 | 30 | Încălzire scaun față, acționare suport lombar |
| 17 | 7.5 | Panou instrumente (lampă de control descărcare baterie, lămpi de control, modul principal), calculator de bord, indicator trepte |
| 18 | 15 | Modul infraroșu, acționare reglare scaune, ejector centuri, încuietoare centralizată, radio, radiotelefon |
| 19 | 30 | Siguranță ventilator încălzire bmw e34 |
| 20 | 7.5 | Panou instrumente, calculator de bord, ceas digital, temporizator |
| 21 | 30 | Iluminare habitaclu, portbagaj, torpedou, priză încărcare baterie |
| 22 | 30 | Motor electric ștergător parbriz (modurile 1 și 2), regulator presiune perii (doar pentru modele cu sistem de curățare de înaltă presiune) |
| 23 | 7.5 | Pompă combustibil |
| 24 | 15 | Pompă lavator, unitate comandă ștergător/lavator, releu pornire motor ștergător |
| 25 | 30 | Ventilator suplimentar (treptele 1 și 2) |
| 26 | 30 | Siguranță brichetă bmw e34 |
| 27 | 30 | Electrovană încălzire, sistem audio Hi-Fi cu amplificator de putere |
| 28 | 15 | Sistem Servotronic |
| 29 | 7.5 | Releu pornire încălzire lunetă, unitate comandă compresor climatizare, releu ventilator suplimentar, unitate comandă sistem ABS |
High Version
Schema
Destinația releelor
| Număr releu | Destinație |
| К1 | Lipsă la cutie manuală (contactele 30 și 87 sunt închise) |
| К1 | Blocare demaror (la cutie automată) |
| К2 | Semnal sonor |
| КЗ | Deblocarea tensiunii de la contactul R |
| К4 | Ventilator încălzire/încălzire de staționare |
| К5 | Curățare intensivă/pompă lavator |
| К8 | Pompă apă suplimentară |
| К9 | Deblocarea tensiunii de la contactul 15 |
| К10 | Protecție la suprasarcină sistem ABS/ASC |
| К16 | Întrerupător semnalizare avarii |
| К31 | Pornire brichetă (sau contactele 30 și 87 închise) |
Interpretarea siguranțelor
| Nr. | A | Destinație |
| 1 | 15 | Întrerupător lumini de frână, circuit de control sistem frânare, ABS, tahometru, modul iluminare, Tempo mat |
| 2 | 7.5 | Siguranță întrerupător iluminare exterior (contact 56), modul fară de drum bmw 525. |
| 3 | 7.5 | Întrerupător faruri de ceață, modul iluminare (releu pornire faruri de ceață), întrerupător semnalizatoare, întrerupător semnalizare cu fară de drum |
| 4 | 7.5 | Modul iluminare (lumină de staționare și de poziție stânga) |
| 5 | 10 | Modul iluminare (lumină de staționare și de poziție dreapta, lumini de iluminare plăcuță înmatriculare), estompare oglindă retrovizoare interioară, iluminare brichetă, cutie casete, oglindă, întrerupător încălzire scaun și întrerupător acționare suport lombar |
| 6 | 7.5 | Semnalizatoare și avarii bmw 525 |
| 7 | 15 | Faruri de ceață |
| 8 | 7.5 | Lumini de ceață dreapta și stânga |
| 9 | 15 | Releu pornire semnale sonore, unitate comandă compresor climatizare, pompă apă suplimentară sistem climatizare |
| 10 | 7.5 | Far stânga întâlnire |
| 11 | 7.5 | Far dreapta întâlnire |
| 12 | 15 | Încălzitor duze lavator, întrerupător lumini marșarier, reglaj oglinzi retrovizoare exterioare (întrerupător) |
| 13 | 7.5 | Far stânga drum |
| 14 | 7.5 | Far dreapta drum |
| 15 | 7.5 | Releu pornire ștergător, calculator de bord, încălzire de staționare |
| 16 | 30 | Încălzire scaun față, acționare suport lombar |
| 17 | 7.5 | Panou instrumente (lampă de control descărcare baterie, lămpi de control, modul principal), calculator de bord, indicator trepte |
| 18 | 15 | Radio (amplificator antenă), modul infraroșu, acționare reglare scaune, radiotelefon |
| 19 | 30 | Ventilator încălzire |
| 20 | 7.5 | Panou instrumente, calculator de bord, temporizator, încălzire de staționare, încălzitor |
| 21 | 30 | Iluminare habitaclu, portbagaj, torpedou; priză încărcare baterie |
| 22 | 30 | Regulator presiune perii ștergător parbriz, sistem de curățare parbriz |
| 23 | 7.5 | Pompă combustibil |
| 24 | 15 | Sistem de reglare a temperaturii în habitaclu |
| 25 | 30 | Ventilator suplimentar (treptele 1 și 2) |
| 26 | 30 | Brichetă |
| 27 | 30 | Electrovană încălzire, sistem audio Hi-Fi cu amplificator de putere |
| 28 | 15 | Sistem Servotronic |
| 29 | 7.5 | Unitate comandă compresor climatizare, releu pornire ventilator suplimentar, unitate comandă sistem ABS |
În ambele modificări, pentru brichetă răspunde siguranța numărul 26 de 30A.
Blocuri suplimentare
Prezența acestor blocuri depinde de echipare și de anul de fabricație al bmw-ului dumneavoastră.
Primul bloc suplimentar de relee este situat în compartimentul motor în partea stângă în sensul de mers, mai aproape de partea frontală a vehiculului. La modelele târzii, în el se află, de asemenea, unele siguranțe.
Descrierea elementelor
- Modul de comandă pentru curățarea farurilor / farurilor de ceață
- Releu comandă ventilator – turație mare
- Releu comandă ventilator – turație mică
- Releu semnal sonor telefon
- Releu comandă climatizare
- Siguranțe
Al doilea bloc electronic este situat în colțul drept apropiat în sensul de mers, direct sub parbriz. Este acoperit cu un capac de plastic fixat cu patru șuruburi. În această cutie sunt amplasate modulele principale de comandă: motor, ABS, sistem de combustibil și accelerator electronic (EML), dacă sunt instalate.
Descrierea elementelor
- Modul de comandă ABS sau ASC
- Modul de comandă motor (Motronic)
- Modul de comandă pilot automat
- Releu sistemic (principal)
- Releu pompă combustibil
- Releu încălzire senzor oxigen (sondă lambda)
Bloc de siguranțe și relee sub scaunul din spate al bmw e34

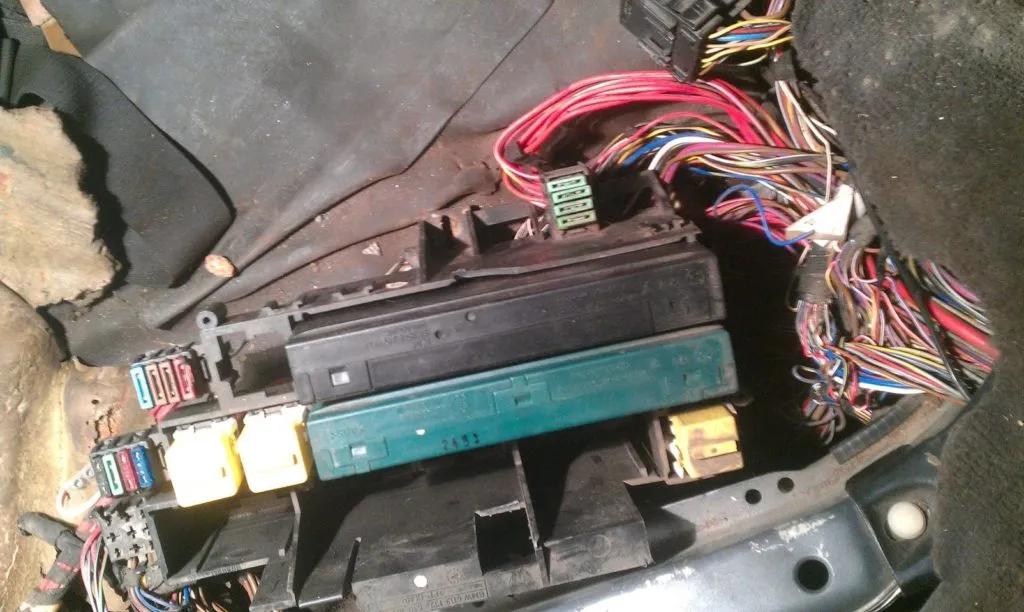

Aici se află siguranțele nr. 30 — 54. Arată aproximativ așa.
Schema generală
Descrierea releelor
- K30 Releu pornire iluminare interioară
- K29 Releu TSH
- K13 Releu HHS
- A40 Unitate comandă ștergătoare și lavatoare
- A30 Unitate comandă încuietoare centralizată
Destinația siguranțelor
Low Version
| Destinație | Nr. siguranță |
| Sistem antifurt | 33, 34 |
| Capac dublu pliabil-alunecător trapă | 32, 37 |
| Geamuri electrice | 32, 37 |
| Ștergător lunetă | 44 |
| Încălzire lunetă | 35 |
| Iluminare habitaclu | 32, 37 |
| Tetiere spate | 30 |
| Acționare electrică coloană direcție | 41 |
| Radio | 36 |
| Ștergător față | 34 |
| Reglare poziție scaun șofer | 42 |
| Reglare poziție scaun pasager | 43 |
| Închizătoare uși | 44 |
| Perdea parasolar | 31 |
| Telefon | 40 |
| Încălzire încuietori uși | 37 |
| Încuietoare centralizată | 32, 33, 34, 37 |
High Version
| Consumator | Nr. |
| Sistem antifurt | 33, 34 |
| Capac dublu pliabil-alunecător trapă | 32,37 |
| Geamuri electrice | 32,37 |
| Ștergător lunetă | 44 |
| Încălzire lunetă | 35 |
| Iluminare habitaclu | 32,37 |
| Tetiere spate | 30 |
| Acționare electrică coloană direcție | 41 |
| Radio | 36 |
| Ștergător față | 34 |
| Reglare poziție scaun șofer | 42 |
| Reglare poziție scaun pasager | 43 |
| Închizătoare uși | 44 |
| Perdea parasolar | 31 |
| Telefon | 40 |
| Încălzire încuietori uși | 37 |
| Încuietoare centralizată | 32, 33, 34, 37 |
Informații suplimentare
Unul dintre exemplele de reparare a bmw e34, mai exact înlocuirea releului ștergătoarelor. Blocul în sine este amplasat într-un loc non-standard.
Schema electrică bmw e34
Au rămas întrebări cu privire la schema electrică, descărcați instrucțiunea originală în format PDF.
