BMW Seria 1 — automobile compacte cu tracțiune spate și motor amplasat longitudinal. Au fost produse în anii 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 și 2014. Vă propunem să vă familiarizați cu lista tuturor siguranțelor BMW Seria 1 (E81, E82, E87, E88), locațiile cutiilor și diagramele.
Cuprins
Cutia principală de siguranțe BMW Seria 1 din torpedou
Această cutie este situată în spatele torpedoului, mai este numit și cutia de mănuși. Pentru acces, trebuie îndepărtat capacul de protecție. Mai multe detalii în videoclipul de la sfârșitul articolului.
Diagrama cutiei de siguranțe
Descriere
| R1 | Motorul electric al ștergătoarelor de parbriz 2 (face parte din cutia de siguranțe / placa de relee) |
| R2 | Motorul electric al ștergătoarelor de parbriz 1 |
| R3 | Releu lunetă spate |
| R4 | Releu ștergător lunetă spate |
| R5 | Releu pompă combustibil (FP) (în carcasa siguranței fuzibile / releu) – dacă este instalat |
| R6 | Releu de deconectare circuit 2 (în carcasa siguranței fuzibile / releu) – dacă este instalat |
| R7 | Releu întrerupător principal de contact (în carcasa siguranței fuzibile / releu) |
| R8 | Releu de deconectare circuit 1 |
| R9 | Releu pompă spălător faruri |
| R10 | Releu pompă aer secundar (AIR) |
| F1 | – |
| F2 | (5A) Oglindă retrovizoare cu estompare automată |
| F3 | – |
| F4 | (5A) Modul de comandă multifuncțional 3 |
| F5 | (7,5A) Modul de comandă multifuncțional 4 |
| F6 | Neutilizat (^ 08/05) |
| F7 | – |
| F8 | (5A) Echipament audio CD-player |
| F9 | – |
| F10 | – |
| F11 | – |
| F12 | (20A) Modul multifuncțional |
| F13 | (5A) Modul de comandă al modulului i-drive |
| F14 | – |
| F15 | – |
| F16 | (15A) Horn-RH |
| F17 | (5A) Sistem de navigație |
| F18 | (5A) Sistem audio CD-player (^ 11/04) |
| F19 | (7,5A) Alarmă, intrare fără cheie |
| F20 | (5A) Controlul stabilității dinamice |
| F21 | (7,5A) Modul de comandă ușă – partea șoferului, oglindă electrică retrovizoare partea pasagerului |
| F22 | – |
| F23 | (10A) Sistem de navigație, tuner TV |
| F24 | – |
| F25 | – |
| F26 | (10A) Telematică |
| F27 | (5A) Modul de comandă ușă – partea șoferului, telefon |
| F28 | (5A) Modul de comandă multifuncțional 4, modul de comandă parcare |
| F29 | (5A) Încălzire scaune față |
| F30 | (20A) Priza de încărcare, brichetă |
| F31 | (30A) Controlul stabilității dinamice (^ 08/05) |
| F32 | (30A) Scaune electrice, încălzire scaune față |
| F33 | (30A) Scaun electric – pasager |
| F34 | (30A) Amplificator audio |
| F35 | (20A) Pompă combustibil (FP) H08 / 05) |
| F36 | (30A) Modul de comandă multifuncțional 2 |
| F37 | – |
| F38 | Neutilizat (^ 08/05) |
| F39 | (30A) Motorul electric al ștergătoarelor de parbriz |
| F40 | (20A) Sistem audio (^ 08/05) |
| F41 | (30A) Modul de comandă multifuncțional 2 |
| F42 | (30A) Acționare electrică |
| F43 | (30A) Spălător faruri |
| F44 | (30A) Modul de comandă remorcă |
| F45 | (20A) Conector remorcă (^ 08/05) |
| F46 | (40A) Încălzire lunetă spate |
| F47 | Neutilizat (^ 08/05) |
| F48 | (20A) Sistem de spălare / curățare lunetă spate |
| F49 | (30A) Încălzire pasager față |
| F50 | – |
| F51 | (50A) Modul de comandă multifuncțional 3 |
| F52 | (50A) Modul de comandă multifuncțional 2 |
| F53 | (50A) Modul de comandă multifuncțional 2 |
| F54 | (60A) Gestionare motor |
| F55 | – |
| F56 | (15A) Închidere centralizată |
| F57 | (15A) Închidere centralizată |
| F58 | (7,5A) Conector Datalink (DLC), modul de comandă instrumente de măsură |
| F59 | (5A) Modul de comandă funcție coloană direcție |
| F60 | (7,5A) Aer condiționat (AC) |
| F61 | (10A) Portbagaj, lampă torpedou, afișaj multifuncțional |
| F62 | (30A) Ridicătoare electrice geamuri spate |
| F63 | (30A) Modul de comandă multifuncțional |
| F64 | (30A) Ridicătoare electrice geamuri spate |
| F65 | (40A) Controlul stabilității dinamice |
| F66 | (50A) Încălzitor filtru combustibil – Diesel |
| F67 | (50A) Încălzitor / aer condiționat (AC) |
| F68 | – |
| F69 | (50A) Motor ventilator lichid de răcire motor |
| F70 | (50A) Injecție aer secundar (AIR), dacă este instalat |

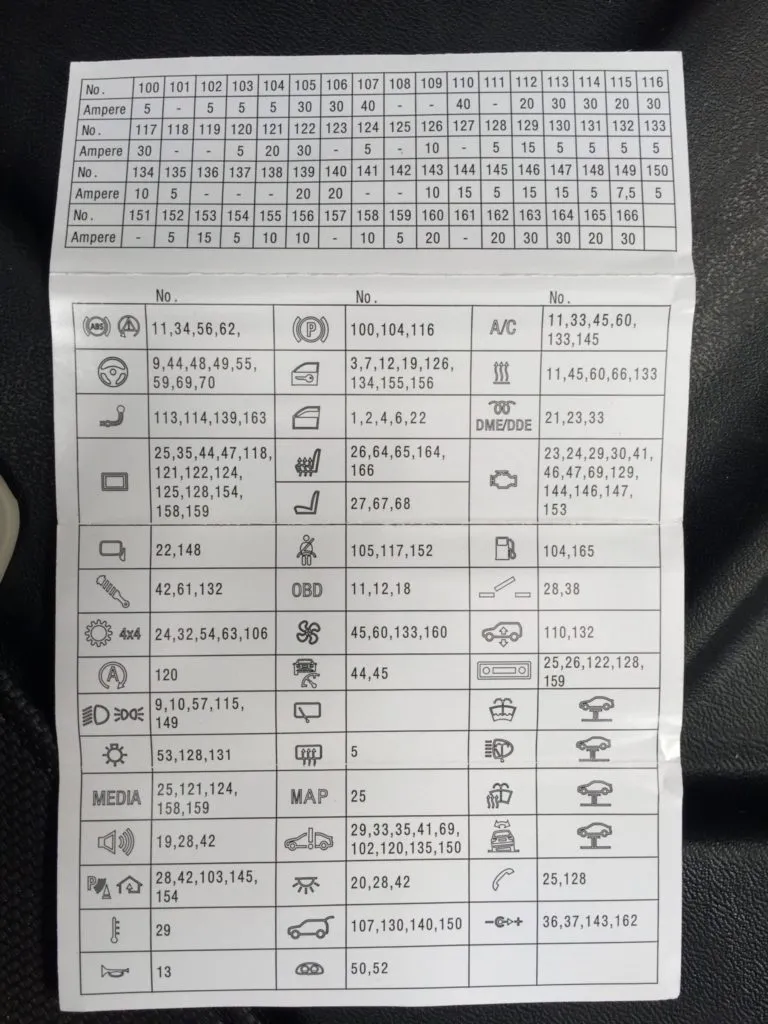

Descrierea exactă a cutiilor este prezentată într-o broșură specială, aflată în ușa de protecție.
Informații suplimentare
Videoclip despre înlocuirea siguranței pe BMW Seria 1.
Manual de utilizare
Mai multe informații despre automobilul BMW puteți afla studiind manualul de utilizare: “descărcare“
