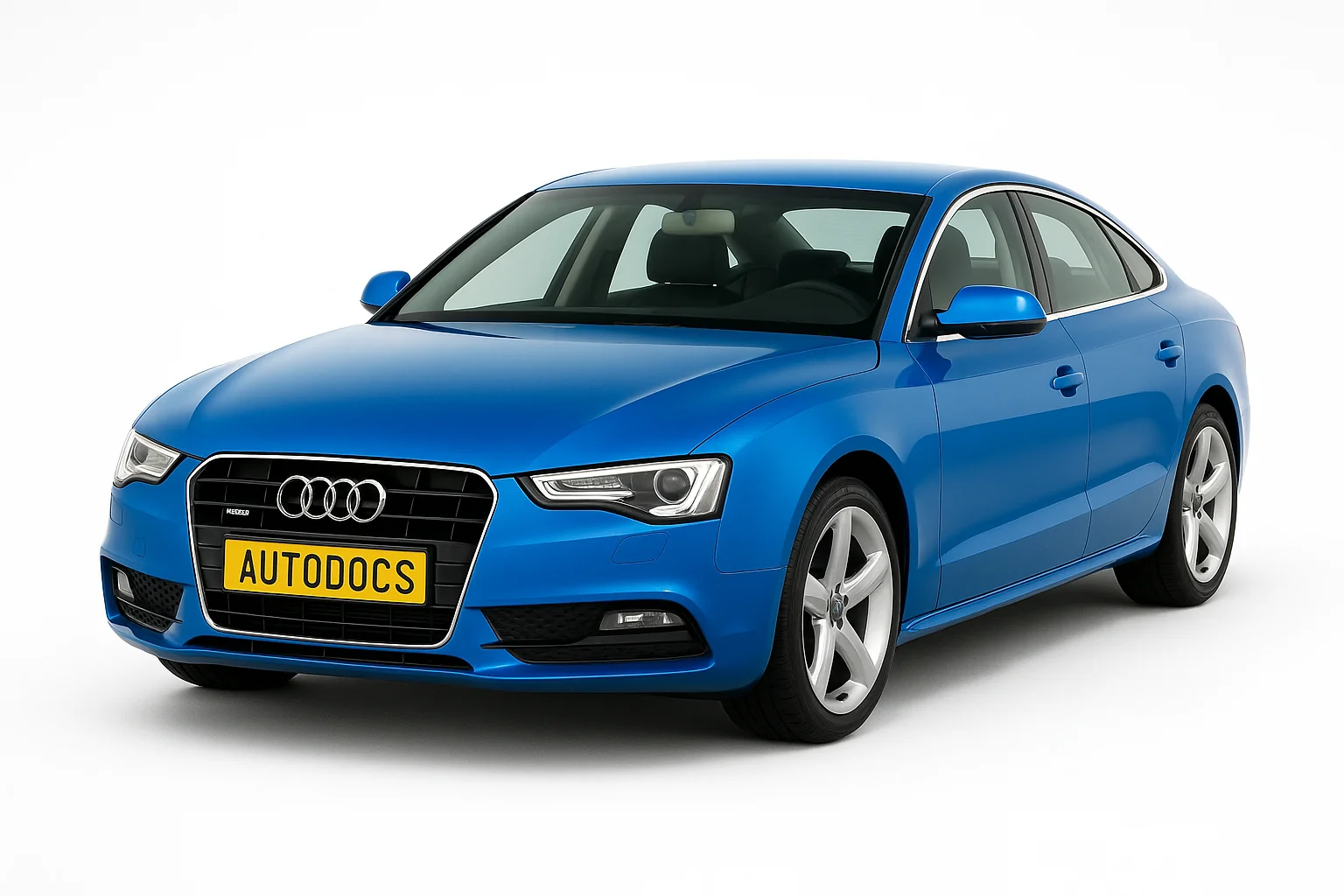

Audi A5 - спортивний автомобіль на платформі Audi A4, вироблений на німецькому заводі в Інгольштадті. У цьому матеріалі розглянуто моделі, що випускаються в 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 роках. Перед заміною обов'язково звіряйте розшифровку з Вашою наклейкою на автомобілі. Можливі зміни в схемі розташування запобіжників Ауді А5, у зв'язку з конструктивною особливістю моделі або оновленням моделі (з 2010 року).
Зміст
Схема розташування блоків
| № | Опис |
|---|---|
| 1 | Блок запобіжників на акумуляторній батареї |
| 2 | Блок запобіжників у панелі приладів з боку водія |
| 3 | Блок реле під передньою панеллю на боці водія |
| 4 | Блок реле під передньою в просторі для ніг водія за бічною обшивкою |
| 5 | Блок реле під передньою панеллю на боці водія |
| 6 | Блок запобіжників і реле в моторному відсіку |
| 7 | Блок запобіжників по центру водовідвідного короба |
| 8 | Блок запобіжників у просторі для ніг переднього пасажира за бічною обшивкою |
| 9 | Блок запобіжників у панелі приладів з пасажирського боку |
| 10 | Блок запобіжників і реле в багажному відсіку |
Блоки в салоні
Запобіжники в панелі праворуч
Цей блок розташований у панелі приладів з пасажирського боку.
| № | A | Опис |
|---|---|---|
| ST1 | ||
| 1 | Не використовується | |
| 2 | Не використовується | |
| 3 | Не використовується | |
| 4 | Не використовується | |
| 5 | 5 | Блок керування рульової колонки -J527- |
| 65) | 5 | Кнопка ASR і ESP -E256-, Кнопка паркувального асистента -E266- |
| 7 | 5 | Роз'єм, 16-контактний -T16-, діагностичний роз'єм |
| 8 | 5 | Діагностичний інтерфейс шин даних -J533- |
| 9 | 5 | Реле великої потужності нагріву -J360- |
| 10 | Не використовується | |
| 11 | Не використовується | |
| 12 | Не використовується | |
| ST2 | ||
| 1 | 5 | CD-чейнджер -R41- DVD-чейнджер -R161- Роз'єм для зовнішніх аудіо джерел -R199- |
| 25) | 5 | Модуль перемикання вибору профілю водіння -E592- |
| 3 | 51,2) / 204,5) | Блок управління передньої панелі управління, індикації та видачі інформації -J685- Блок керування електроніки інформування 1 -J794-, Магнітола -R- |
| 4 | 5 | Блок керування комбінації приладів -J285- |
| 5 | 5 | Діагностичний інтерфейс шин даних -J533- |
| 6 | 5 | Вимикач доступу та дозволу пуску двигуна -E415- |
| 7 | 5 | Перемикач освітлення -E1- |
| 8 | 40 | Блок керування припливного вентилятора -J126- |
| 9 | 5 | Блок керування ELV -J764- |
| 10 | 10 | Блок керування Climatronic -J255- |
| 11 | 10 | Роз'єм, 16-контактний -T16- діагностичний роз'єм |
| 12 | 5 | Блок керування рульової колонки -J527- |
1) Тільки для а/м з магнітолою (CAN) і зовнішнім підсилювачем
2) Тільки для автомобілів з MMI (MOST)
3) Тільки для а/м з магнітолою Chorus з акустичною системою Basic (з листопада 2009)
4) Тільки для а/м з магнітолою Chorus / Concert / Symphony з акустичною системою Basic (з травня 2010 р.)
5) Дійсно до липня 2011 р.
Запобіжники в панелі зліва
| № | A | Опис |
|---|---|---|
| ST1 | ||
| 1 | 5 | Блок керування системи активного рульового керування -J792- |
| 2 | 5 | До 2009 року: Датчик на педалі зчеплення -F36-. датчик на педалі зчеплення для запуску двигуна -F194- датчик положення педалі зчеплення -G476- З 2010 року: Не використовується З серпня 2011 року: Блок керування ABS -J104- |
| 3 | 5 | До серпня 2011 року: Панель керування системи відчинення гаражних воріт -E284- Блок керування системи відкривання гаражних воріт -J530- З серпня 2011 року: Датчик задньої шторки -E149- Кнопка ASR і ESP -E256- Кнопка паркувального асистента -E266- Панель керування системи відкривання воріт гаража -E284- Кнопка електромеханічного стоянкового гальма -E538- Кнопка AUTO HOLD -E540- Датчик складу повітря -G238- Датчик тиску і температури холодоагенту -G395- Блок керування системи відкривання воріт гаража -J530- Блок керування обігріву сидіння -J882- Реле внутрішнього дзеркала заднього виду з автоматичним затемненням -J910- Внутрішнє дзеркало заднього виду з автоматичним затемненням -Y7- |
| 4 | 10 | Блок керування асистента руху по смузі -J759- |
| 5 | 5 | До серпня 2011 року: Датчик складу повітря -G238- Із серпня 2011 року: Блок управління захисту від корпусного шуму -J869- |
| 6 | 5 | Регулятор коректора фар -E102- Блок керування коректора фар -J431- (до серпня 2011 року) Силовий модуль правої фари -J668- (до серпня 2011 року) Блок керування адаптивного освітлення та коректора фар -J745- (до серпня 2011 року) Висп. двигун коректора лівої фари -V48- Висп. двигун коректора правої фари -V49- Передня ліва фара -MX1- (з серпня 2011 року) Передня права фара -MX2- (з серпня 2011 року) |
| 7 | 5 | Силовий модуль лівої фари -J667- |
| 8 | 5 | До серпня 2011 року: Блок керування бортовою мережею -J519- З серпня 2011 року: Блок управління кліренсом -J197-. Блок керування системи електронного регулювання демпфірування -J250- Блок керування системи розпізнавання причепа -J345- Центральний блок керування систем комфорту -J393- Блок керування системи повного приводу -J492- Стабілізатор напруги -J532- Блок керування електромеханічного стоянкового гальма -J540- |
| 9 | 5 | До 2009 року: Внутрішнє дзеркало заднього виду з автоматичним затемненням -Y7- З 2010 року: Блок керування адаптивного круїз-контролю -J428- |
| 10 | 5 | Блок керування датчиків селектора -J587- (До серпня 2011 року) Електромагніт блокування селектора -N110- Датчик положення педалі зчеплення -G476- (з 2010 року) |
| 11 | 5 | До серпня 2011 року: Нагрівальний резистор лівої форсунки -Z20- Нагрівальний резистор правої форсунки -Z21- З серпня 2011 року: Блок керування асистента зміни смуги руху -J769- Блок керування 2 асистента зміни смуги руху -J770- |
| 12 | 5 | До серпня 2011 року: Датчик тиску і температури холодоагенту -G395- Із серпня 2011 року: Блок керування бортовою мережею -J519- |
| 13 | 5 | З 2010 року: Роз'єм, 18-контактний -T18a- Із серпня 2011 року: Блок керування подушок безпеки -J234- блок керування системи розпізнавання зайнятості сидіння -J706- контрольна лампа відключення подушки безпеки переднього пасажира -K145- |
| 14 | 5 | З 2010 року: Кнопка світлової сигналізації -E229- Блок керування подушок безпеки -J234- Блок керування системи розпізнавання зайнятості сидіння -J706- Контрольна лампа попереджувальної світлової сигналізації -K6- |
| 14 | 15 | З серпня 2011 року: Електродвигун очищувача заднього скла -V12- |
| 15 | 25 | З 2010 року: Блок управління ABS -J104- Кронштейн запобіжників 2 -ST2- на блоці запобіжників C -SC- Кронштейн запобіжників 1 -ST1- на блоці запобіжників D -SD- Кронштейн запобіжників 4 -ST4- на блоці запобіжників F -SF- |
| 15 | 10 | З серпня 2011 року: Живлення кронштена запобіжників 1 -ST1- блок запобіжників D -SD- |
| 16 | 40 | З 2010 року: Реле стартера -J53- Реле 2 стартера -J695- Кронштейн запобіжників 1 -ST1- запобіжник 3 на блоці запобіжників B -SB3- Кронштейн запобіжників 1 -ST1- запобіжник 12 на блоці запобіжників B -SB12- Кронштейн запобіжників 1 -ST1- запобіжник 15 на блоці запобіжників B -SB15- (з серпня 2011 року) |
| ST2 | ||
| 1 | 5 | До 2009 року: Реле циркуляційного насоса -J160- З 2010 року: Внутрішнє дзеркало заднього виду з автоматичним затемненням -Y7- З серпня 2011 року: Не використовується |
| 2 | 5 | Датчик на педалі зчеплення -F36- (до 2009 року) Датчик на педалі зчеплення для запуску двигуна -F194- (до 2009 року) Датчик положення педалі зчеплення -G476- (до серпня 2011 року) З серпня 2011 року: Вимикач стоп-сигналів -F- |
| 3 | 202) 251,3) | Паливний підкачувальний насос -G6- Блок керування паливного насоса -J538- |
| 4 | 5 / 104) | До серпня 2011 року: Реле циркуляційного насоса -J160- |
| 4 | 5 | З серпня 2011 року: Датчик положення педалі зчеплення -G476- Датчик тиску системи дозування присадки -G686- Блок керування системи дозування присадки -J880- Насос подачі присадки -V437- Нагрівальний елемент насоса подачі присадки -Z103- |
| 5 | 305) 156) | Блок керування бортовою мережею -J519- Блок керування вентиляції переднього лівого сидіння -J800- |
| 6 | 10 57) | Блок керування ABS -J104- |
| 7 | 25 | До серпня 2011 року: Реле звукового сигналу -J413- |
| 7 | 15 | Із серпня 2011 року: Високотональний звуковий сигнал -H2- Низькотональний звуковий сигнал -H7- Реле звукового сигналу -J413- |
| 8 | 30 | Блок керування дверей водія -J386- |
| 9 | 30 | Блок керування е/двигуна склоочисника -J400- |
| 10 | 25 | Блок керування ABS -J104- |
| 11 | 15 | Блок керування дверей водія -J386- |
| 11 | 30 | З серпня 2011 року: Задні ліві двері |
| 12 | 5 | Датчик дощу та освітленості -G397- |
| ST3 | ||
| 1 | – | Не використовується |
| 2 | – | Не використовується |
| 3 | 10 | Вимикач механізму регулювання поперекової опори сидіння водія -E176- Вимикач механізму регулювання поперекової опори сидіння переднього пасажира -E177- |
| 4 | 35 | Блок керування системи активного рульового керування -J792- |
| 5 | – | Не використовується |
| 6 | 35 | Блок керування бортовою мережею -J519- |
| 7 | 30 / 20 | Блок керування бортовою мережею -J519- |
| 8 | 30 | Блок керування бортовою мережею -J519- |
| 9 | 20 | Блок керування зсувного люка -J245- |
| 10 | 30 | Блок керування бортовою мережею -J519- |
| 11 | 20 | До серпня 2011 року: Не використовується З серпня 2011 року: Блок керування шторки люка -J394- |
| 12 | 5 | Сигнал сигналізації -H12- Датчик протиугінної системи -G578- |
Блок у багажному відсіку
Він розташований з правого боку за обшивкою салону.
| № | А | Опис елементів |
|---|---|---|
| ST1 | ||
| 1 | – | Не використовується |
| 2 | – | Не використовується |
| 3 | – | Не використовується |
| 4 | – | Не використовується |
| 5 | – | Не використовується |
| 6 | – | Не використовується |
| 7 | – | Не використовується |
| 8 | – | Не використовується |
| 9 | – | Не використовується |
| 10 | – | Не використовується |
| 11 | – | Не використовується |
| 12 | – | Не використовується |
| ST2 | ||
| 1 | 5 | До 2009 року: Блок управління контролю тиску в шинах -J502- З 2010 року: Не використовується |
| 2 | 15 / 101) | Блок керування розпізнавання причепа -J345- Блок керування регулювання положення заднього бампера -J223- |
| 3 | 20 | Блок керування розпізнавання причепа -J345- |
| 4 | 20 | Блок керування розпізнавання причепа -J345- |
| 5 | 5 | Клавіша електромеханічного стоянкового гальма -E538- |
| 6 | 15 | Блок керування системи електронного регулювання демпфірування -J250- Блок керування системи регулювання кліренсу -J197- (з серпня 2011 року) |
| 7 | 30 | Блок керування електромеханічного стоянкового гальма -J540- |
| 8 | 30 | Центральний блок керування систем комфорту -J393- |
| 9 | 35 | Блок керування повного приводу -J492- |
| 10 | 30 | Центральний блок керування систем комфорту -J393- |
| 11 | 20 | Центральний блок керування систем комфорту -J393- |
| 12 | 5 | Блок керування інтерфейсів системи місцезнаходження автомобілів -J843- Блок керування системи діагностики витоків витоків паливного бака -J909- |
| ST3 | ||
| 1 | 15 / 30 | До 2009 року: Інвертор з розеткою, 12 В-230 В -U13- З 2010 року: Не використовується |
| 2 | – | До 2009 року: Не використовується З 2010 року: Блок керування переднього правого сидіння з обігрівом -J799- Із серпня 2011 року: Реле розеток -J807- Прикурювач -U1- Розетка 12 В -U5- Інвертор розетки, 12-230 В -U13- Розетка 12 В 2 -U18- Розетка 12 В 3 -U19- |
| 3 | 7,5 | До 2009 року: Блок керування навігаційної системи з CD-приводом -J401- Radio -R- Пристрій прийому та передачі телефонних дзвінків -R36- TV-тюнер -R78- Підсилювач мобільного телефону -R86- Кріплення телефону -R126- Супутниковий приймач -R146- Цифрова магнітола -R147- Роз'єм, 18-конатктний, чорний -T18a- |
| 3 | 40 | З 2010 року: Магнітола -R- Пристрій приймання та передавання сигналу телефону -R36- TV-тюнер -R78- Підсилювач мобільного телефону -R86- Кріплення телефону -R126- Роз'єм, 18-контактний, чорний -T18a- |
| 3 | 40 | З серпня 2011 року: Стабілізатор напруги -J532-. |
| 4 | 30 | До 2009 року: Блок керування цифровою аудіосистемою -J525- |
| 4 | 40 | З 2010 року: Стабілізатор напруги -J532- |
| 4 | 30 | З серпня 2011 року: Стабілізатор напруги -J532- Магнітола -R- Блок керування цифрової акустичної системи -J525- |
| 5 | 5 | До 2009 року: Блок керування передньої панелі керування, індикації та видачі інформації -J523- |
| 5 | 30 | З 2010 року: Інвертор з розеткою, 12 В-230 В -U13- |
| 5 | 25 | З серпня 2011 року: Інвертор з розеткою, 12 В-230 В -U13- |
| 6 | 30 | Блок керування додаткового обігрівача -J364- |
| 7 | 30 | Блок керування електромеханічного стоянкового гальма -J540- |
| 8 | 30 | Вимикач регулювання підігріву лівого заднього сидіння -E128- Вимикач регулювання підігріву правого заднього сидіння -E129- |
| 9 | 30 | До серпня 2011 року: Блок керування дверей переднього пасажира -J387- |
| 9 | 30 | З серпня 2011 року: Праві передні двері |
| 10 | 5 | Радіоприймач автономного обігрівача -R64- |
| 11 | 15 | До серпня 2011 року: Блок керування дверей переднього пасажира -J387- |
| 11 | 30 | З серпня 2011 року: Задні праві двері |
| 12 | 5 | До 2009 року: Блок керування камери заднього виду -J772- З 2010 року: Не використовується З серпня 2011 року: Пристрій приймання та передавання сигналу телефону -R36- Підсилювач мобільного телефону -R86- Кріплення для телефону -R126- |
| ST4 | ||
| 1 | 15 | Гніздо 2 12 В -U18- З серпня 2011 року: Не використовується |
| 2 | 15 | Розетка 12 В -U5- Інвертор з розеткою, 12-230 В -U13- (з 2010 року) Із серпня 2011 року: Не використовується |
| 3 | 15 | Гніздо 3 12 В -U19- З серпня 2011 року: Не використовується |
| 4 | 15 | Прикурювач -U1- З серпня 2011 року: Не використовується |
| 5 | 5 | До 2009 року: Блок керування паркувального автопілота -J791- З 2010 року: Не використовується |
| 6 | 5 | До 2009 року: Роз'єм, 18-контактний, чорний -T18a- З 2010 року: Роз'єм, 2-контактний, у спинці сидіння водія -T2dy- Роз'єм, 2-контактний, у спинці сидіння переднього пасажира -T2dz- Із серпня 2011 року: Не використовується |
| 7 | 5 | До 2009 року: Блок керування адаптивного круїз-контролю -J428- |
| 7 | 7,5 | З 2010 року: Блок керування паркувального автопілота -J791- З серпня 2011 року: Не використовується |
| 8 | – | Не використовується |
| 9 | 5 | Клавіша електромеханічного стоянкового гальма -E538- Із серпня 2011 року: Не використовується |
| 10 | 5 | Блок керування 2 асистента зміни смуги руху -J770- З серпня 2011 року: Не використовується |
| 11 | 5 | Вимикач регулювання заднього лівого сидіння з підігрівом -E128- З серпня 2011 року: Не використовується |
| 12 | 5 | Вимикач попереджувальної світлової сигналізації -E3- Блок керування подушок безпеки -J234- Блок керування системи розпізнавання зайнятості сидіння -J706- Контрольна лампа відключення подушки безпеки переднього пасажира -K145- Із серпня 2011 року: Не використовується |
| ST5 | ||
| 1 | 15 | До серпня 2011 року: Не використовується З серпня 2011 року: Блок керування переднього правого сидіння з обігрівом -J799- |
| 2 | 5 | До серпня 2011 року: Не використовується З серпня 2011 року: Реле внутрішнього дзеркала заднього виду з автоматичною функцією затемнення -J910-5) |
| 3 | 20 / 30 | До серпня 2011 року: Блок керування цифрової акустичної системи -J525- магнітола -R- |
| 3 | 30 | З серпня 2011 року: Живлення кронштейна запобіжників 2 -ST2- із запобіжника 1 на блоці запобіжників D -SD1- до запобіжника 4 на блоці запобіжників D -SD4- |
| 4 | 7,5 | До 2009 року: Не використовується З 2010 року: Блок керування електронної інформаційної системи 1 -J794- |
| 5 | 54) 7,53) | До 2009 року: Не використовується З 2010 року: Блок керування навігаційної системи з CD-приводом -J401- Магнітола -R- Пристрій приймання та передавання сигналу телефону -R36- TV-тюнер -R78- Підсилювач мобільного телефону -R86- Кріплення телефону -R126- Роз'єм, 18-контактний, чорний -T18a- |
| 5 | 5 | З серпня 2011 року: Блок управління пристрою зчитування чіп-карт -J676- магнітола -R- TV-тюнер -R78- |
| 6 | 5 | До 2009 року: Не використовується З 2010 року: Блок керування камери заднього виду -J772- |
| 7 | 5 | До 2009 року: Не використовується З 2010 року: Підсилювач мобільного телефону -R86- З серпня 2011 року: Не використовується |
| 8 | – | До серпня 2011 року: Не використовується З серпня 2011 року: Комплект для підключення мультимедійної системи: Роз'єм, 2-контактний, у спинці сидіння водія -T2dy- Роз'єм, 2-контактний, у спинці сидіння переднього пасажира -T2dz- |
| 9 | – | Не використовується |
| 10 | – | Не використовується |
| 11 | 30 | До серпня 2011 року: Не використовується Із серпня 2011 року: Блок керування системи дозування присадки -J880- |
| 12 | 10 | До серпня 2011 року: Не використовується Із серпня 2011 року: Блок керування системи дозування присадки -J880- |
| Окремі запобіжники на блоці запобіжників | ||
| H | 40 | Реле обігріву заднього скла -J9- |
| Реле | ||
| A | Sportback: Реле обігріву заднього скла -J9- | |
| B | До серпня 2011 року, тільки для спеціальних автомобілів: Роздільне реле рації, реле рації -J84- Із серпня 2011 року: Реле системи дозування присадки -J963- |
|
| C | До серпня 2011 року, тільки для Coupe: Реле обігріву заднього скла -J9- З серпня 2011 року: Не використовується |
|
| D | 2007 рік: Реле електроживлення кл. 15 -J329- Із серпня 2011 року, тільки для Coupe: Реле обігріву заднього скла -J9- |
|
| E | Реле розеток -J807- | |
1) Тільки для RS 5
2) Тільки для а/м з магнітолою (CAN) з акустичною системою Basic (до листопада 2009)
3) До квітня 2010 р.
4) З травня 2010 року
5) Тільки для автомобілів із системою старт/стоп
Блок під капотом
Запобіжники і реле в моторному відсіку, розташовані з правого боку і закриті кришкою.
| № | А | Призначення |
|---|---|---|
| 1 | 15 | Блок керування АКП -J217- Mechatronik для КП зі здвоєним зчепленням -J743- |
| 2 | 5 / 1010) | До серпня 2011 року: Датчик рівня і температури масла -G266- Клапан дозування палива -N290-10) Клапан 2 дозування палива -N402-10) |
| 2 | 5 | З серпня 2011 року: Датчик рівня та температури оливи -G266- |
| 3 | 5 | Блок керування двигуна -J623- Витратомір повітря -G70- (до серпня 2011 року) |
| 4 | 5 | Блок керування двигуна -J623- |
| 5 | 102) 153-10) 201) | До серпня 2011 року: Термостат охолоджувача двигуна з керуванням за параметричною кривою -F265- Витратомір повітря -G70- Блок керування свічок розжарювання -J179- Реле насоса вторинного повітря -J299- Модуль дросельної заслінки -J338- Реле малої потужності нагріву -J359- Реле великої потужності нагріву -J360- Реле насоса вторинного повітря 2 -J545- Електромагнітний клапан обмеження тиску наддуву -N75- Нагрівальний резистор вентиляції картера двигуна -N79- Електромагнітний клапан 1 абсорбера -N80- Клапан подачі вторинного повітря -N112- Електромагнітний клапан лівої електрогідравлічної опори двигуна -N144- Електромагнітний клапан правої електрогідравлічної опори двигуна -N145- Клапан зміни геометрії впускного колектора -N156- Клапан байпасної заслінки повітряного фільтра -N275- Клапан регулятора тиску палива -N276- Клапан дозування палива -N290- Клапан заслінки впускного колектора -N316- Клапан подачі вторинного повітря 2 -N320- Клапан заслінки ОГ 1 -N321- Клапан перемикання повітря на впуску -N335- Клапан перемикання радіатора системи рециркуляції ОГ -N345- Клапан 2 дозування палива -N402- Клапан регулятора тиску масла -N428- Насос рециркуляції ОР -V50- Діагностичний насос паливної системи -V144- |
| 5 | 55,12) 7,511) 101,2,4) | З серпня 2011 року: Витратомір повітря -G70- Клапан регулятора тиску палива -N276- Клапан дозування палива -N290- Електромагнітна муфта компресора -N421-11) |
| 6 | 15 | До серпня 2011 року: Блок управління двигуном -J623- |
| 6 | 15 | З серпня 2011 року: Блок управління двигуном -J623-. Форсунка 2 циліндр 1 -N532- Форсунка 2 циліндр 2 -N533- Форсунка 2 циліндр 3 -N534- Форсунка 2 циліндр 4 -N535- Електромагнітний клапан 1 абсорбера -N80-11) Клапан подачі вторинного повітря -N112-11) Клапан регулятора тиску масла -N428-11) Вип. елемент регулятора температури моторного масла -N493-11) Клапан охолоджувача моторного масла -N554-11) Регулятор тиску наддуву 2 -V546-11) |
| 7 | 101,4-9,12) 152,3,10) 1515) | Термостат охолоджувача двигуна з керуванням за параметричною кривою -F265- (до серпня 2011 року) Вип. елемент 1 системи зміни фаз газорозподілу -F366- Вип. елемент 2 системи зміни фаз газорозподілу -F367- Вип. елемент 3 системи зміни фаз газорозподілу -F368- Вип. елемент 4 системи зміни фаз газорозподілу -F369- Вип. елемент 5 системи зміни фаз газорозподілу -F370- Вип. елемент 6 системи зміни фаз газорозподілу -F371- Вип. елемент 7 системи зміни фаз газорозподілу -F372- Вип. елемент 8 системи зміни фаз газорозподілу -F373- Вип. елемент 9 системи зміни фаз газорозподілу -F374- (до серпня 2011 року) Вип. елемент 10 системи зміни фаз газорозподілу -F375- (до серпня 2011 року) Вип. елемент 11 системи зміни фаз газорозподілу -F376- (до серпня 2011 року) Вип. елемент 12 системи зміни фаз газорозподілу -F377- (до серпня 2011 року) Реле циркуляції ОР після вимкнення двигуна -J151- (до серпня 2011 року) Реле додаткового насоса ОР -J496- (до серпня 2011 року) Електромагнітний клапан обмеження тиску наддуву -N75- Електромагнітний клапан 1 абсорбера -N80- Електромагнітний клапан лівої електрогідравлічної опори двигуна -N144- Електромагнітний клапан правої електрогідравлічної опори двигуна -N145- (із серпня 2011 року) Клапан 1 системи зміни фаз газорозподілу -N205- Попередній резистор електромагнітного клапана АКП -N207- (до серпня 2011 року) Клапан 2 системи зміни фаз газорозподілу -N208- Клапан заслінки ОГ -N220- (з серпня 2011 року) Перепускний клапан турбонагнітача -N249- Клапан регулятора тиску палива -N276- Клапан дозатора палива -N290- Клапан заслінки впускного колектора -N316- Клапан 1 системи зміни фаз газорозподілу на випуску -N318- Клапан 2 системи зміни фаз газорозподілу на випуску -N319- Запірний клапан ОР Climatronic -N422- Клапан регулятора тиску масла -N428- клапан охолоджуючої рідини КП -N488- (з серпня 2011 року) керуючий клапан форсунок охолодження поршнів -N522- (із серпня 2011 року) Діагностичний насос паливної системи -V144- (до серпня 2011 року) Електродвигун склопідйомника з боку водія -V147- (до серпня 2011 року) Електродвигун впускного колектора зі змінною геометрією -V183- (до серпня 2011 року) Насос охолоджувача системи рециркуляції ОГ -V400- (з серпня 2011 року) |
| 8 | 57) 105,6,8) 1510) 201-4) 309) | Реле підсилювача гальм -J569-10) Котушка запалювання 1 з вихідним каскадом -N70- Котушка запалювання 2 з вихідним каскадом -N127- Котушка запалювання 3 з вихідним каскадом -N291- Котушка запалювання 4 з вихідним каскадом -N292- Котушка запалювання 5 з вихідним каскадом -N323- Котушка запалювання 6 з вихідним каскадом -N324- Котушка запалювання 7 з вихідним каскадом -N325- Котушка запалювання 8 з вихідним каскадом -N326- Запірний клапан ОР Climatronic -N422- Насос охолоджувача системи рециркуляції ОГ -V400- |
| 8 | 55,14) 7,511) 101,2,4) | Датчик NOx 2 -G687- Блок керування датчика NOx 2 -J881- Реле підсилювача гальм -J569- Датчик NOx -G295- Датчик сажі -G784- Блок керування датчика NOx -J583- Електромагнітний клапан лівої електрогідравлічної опори двигуна -N144-11) Електромагнітний клапан правої електрогідравлічної опори двигуна -N145-11) Реле насоса вторинного повітря -J299-11) Насос охолодження наддувочного повітря -V188-11) |
| 9 | 57) 153,4,10) 205,6,8) | До серпня 2011 року: Реле додаткового паливного насоса -J832- Нагрівальний елемент лямбда-зонда 1 після каталізатора -Z29- Нагрівальний елемент лямбда-зонда 2 після каталізатора -Z30- |
| 9 | 5 | З серпня 2011 року: Стабілізатор напруги -J532-. Блок управління двигуном -J623- |
| 10 | 107) 151-4) 155,8,10) | До серпня 2011 року: Нагрівальний елемент лямбда-зонда -Z19- Нагрівальний елемент лямбда-зонда 2 після каталізатора -Z28- Нагрівальний елемент лямбда-зонда 1 після каталізатора -Z29- |
| 10 | 511) 105,12) 151,2,4) | З серпня 2011 року: Нагрівальний елемент лямбда-зонда -Z19- Нагрівальний елемент лямбда-зонда 2 після каталізатора -Z28- Нагрівальний елемент лямбда-зонда 1 після каталізатора -Z29- Блок керування підсилювача керма -J500-11) |
| 11 | 5 | Блок керування вентилятором радіатора -J293- Блок керування вентилятором радіатора 2 -J671- |
| 12 | 5 | Витратомір повітря -G70- (до серпня 2011 року) Блок керування АКП -J217- Mechatronik для КП зі здвоєним зчепленням -J743- |
| 13 | 510) | До серпня 2011 року: Датчик рівня та температури моторної оливи -G266- |
| 13 | 1511) | З серпня 2011 року: Форсунка 2 циліндра 1 -N532- Форсунка 2 циліндра 2 -N533- Форсунка 2 циліндра 3 -N534- Форсунка 2 циліндра 4 -N535- Форсунка 2 циліндра 5 -N536- Форсунка 2 циліндра 6 -N537- |
| 14 | 55) 201,2,4,11) 3010) | Котушка запалювання 1 з вихідним каскадом -N70- Котушка запалювання 2 з вихідним каскадом -N127- Котушка запалювання 3 з вихідним каскадом -N291- Котушка запалювання 4 з вихідним каскадом -N292- Котушка запалювання 5 з вихідним каскадом -N323- Котушка запалювання 6 з вихідним каскадом -N324- Котушка запалювання 7 з вихідним каскадом -N325- Котушка запалювання 8 з вихідним каскадом -N326- Реле живлення 2 компонентів двигуна -J976- (Із серпня 2011 року) Запірний клапан ОР Climatronic -N422- (Із серпня 2011 року) Насос охолоджувача системи рециркуляції ОГ -V400- (Із серпня 2011 року) |
| 15 | 5 / 2011) | До серпня 2011 року: Не використовується Із серпня 2011 року: Блок керування підсилювача керма -J500-, (крім 3,0 л TFSI, з 2015 року) Нагрівальний елемент лямбда-зонда -Z19-, (3,0 л TFSI, з 2015 року) Нагрівальний елемент лямбда-зонда 2 -Z28-, (3,0 л TFSI, з 2015 року) |
| 16 | 15 / 2511) | До серпня 2011 року: Не використовується З серпня 2011 року: Термостат охолоджувача двигуна з керуванням за параметричною кривою -F265- Блок керування свічок розжарювання -J179- Реле насоса вторинного повітря -J299- Реле малої потужності нагріву -J359- Реле великої потужності нагріву -J360- Реле додаткового насоса ОР -J496- Реле насоса вторинного повітря 2 -J545- Реле контуру ОР КП -J696- Електромагнітний клапан обмеження тиску наддуву -N75- Нагрівальний резистор вентиляції картера двигуна -N79- Електромагнітний клапан 1 абсорбера -N80- Клапан подачі вторинного повітря -N112- Електромагнітний клапан лівої електрогідравлічної опори двигуна -N144- Електромагнітний клапан правої електрогідравлічної опори двигуна -N145- Клапан байпасної заслінки повітряного фільтра -N275- Клапан заслінки впускного колектора -N316- Клапан подачі вторинного повітря 2 -N320- Клапан перемикання радіатора радіатора системи рециркуляції ОГ -N345- Клапан регулятора тиску масла -N428- Клапан ОР ГБЦ -N489- Вип. елемент регулятора температури двигуна -N493- Насос рециркуляції ОР -V50- Насос охолодження наддувного повітря -V188- Клапан системи вентиляції картера двигуна -V546- Блок керування двигуна -J623- |
| 17 | 154) 20 | До серпня 2011 року: Не використовується З серпня 2011 року: Нагрівальний елемент лямбда-зонда 2 після каталізатора -Z30- |
| K | 509) | Запобіжник насоса подачі вторинного повітря -S130- |
| K | 605) 808) | Пластинчастий запобіжник для свічок розжарювання двигуна -S39- |
| L | 5010) | Запобіжник 2 насоса подачі вторинного повітря -S284- (тільки RS5) |
| L | 159) | Запобіжник вакуумного насоса гальмівної системи -S283- (до серпня 2011 року) |
| Реле | ||
| A | Дизель: Блок керування свічок розжарювання -J179- 4-х і 6-ти циліндрові бензинові двигуни: Реле живлення компонентів двигуна -J757- |
|
| B | Пускове реле -J53- (гніздо 2.2) Пускове реле 2 -J695- (гніздо 2.2) |
|
| C | 6-ти та 8-ти циліндрові бензинові двигуни: Реле насоса вторинного повітря -J299- | |
| D | Дизель: Реле електроживлення кл. 30 -J317- Бензин: Реле живлення Motronic -J271- |
|
| E | Дизель: Реле паливного насоса -J17- Дизель: Реле додаткового паливного насоса -J832- 4-х і 8-ти циліндрові бензинові двигуни: Реле циркуляції ОР після викл. двигуна -J151- 6-ти циліндрові бензинові двигуни: Реле додаткового насоса ОЖ -J496- RS5: Реле підсилювача гальм -J569- Дизель: Реле контуру охолодження КП -J696- |
|
| F | RS5: Реле насоса вторинного повітря 2 -J545- | |
1) Тільки для автомобілів з 4-циліндровим бензиновим двигуном (1,8 л. TFSI)
2) Тільки для автомобілів із 4-циліндровим бензиновим двигуном (2,0 л. TFSI)
3) Тільки для автомобілів із 6-циліндровим бензиновим двигуном (3,2 л. FSI)
4) Тільки для автомобілів із 6-циліндровим бензиновим двигуном (3,0 л. TFSI)
5) Тільки для автомобілів із 4-циліндровим дизельним двигуном (2,0 л. TDI)
6) Тільки для автомобілів із 4-циліндровим дизельним двигуном (2,0 л. TDI - EU 3)
7) Тільки для автомобілів із 4-циліндровим дизельним двигуном (2,0 л. TDI - покоління 2)
8) Тільки для автомобілів із 6-циліндровим дизельним двигуном
9) Тільки для автомобілів із 6-циліндровим бензиновим двигуном (крім RS5)
10) Тільки для автомобілів з 8-циліндровим бензиновим двигуном (тільки для RS5)
11) Тільки для автомобілів з 6-циліндровим бензиновим двигуном (3,0 л. TFSI), з 2015 модельного року
12) Тільки для автомобілів із 6-циліндровим дизельним двигуном (3,0 л. TDI)
13) Тільки для автомобілів із 6-циліндровим дизельним двигуном (3,0 л. TDI BIN 5)
14) Тільки для автомобілів із 6-циліндровим дизельним двигуном (3,0 л. TDI EU 6)
15) Тільки для автомобілів із 4-циліндровим бензиновим двигуном (1,8 л. TFSI покоління 3)
Запобіжник прикурювача
Відео про заміну запобіжника прикурювача на Audi A5
Електросхема електроприладів ауді а5
Більше інформації про електросхему з'єднань у бортовій мережі Audi a5 можете отримати, вивчивши цей посібник у форматі PDF: “скачати“
