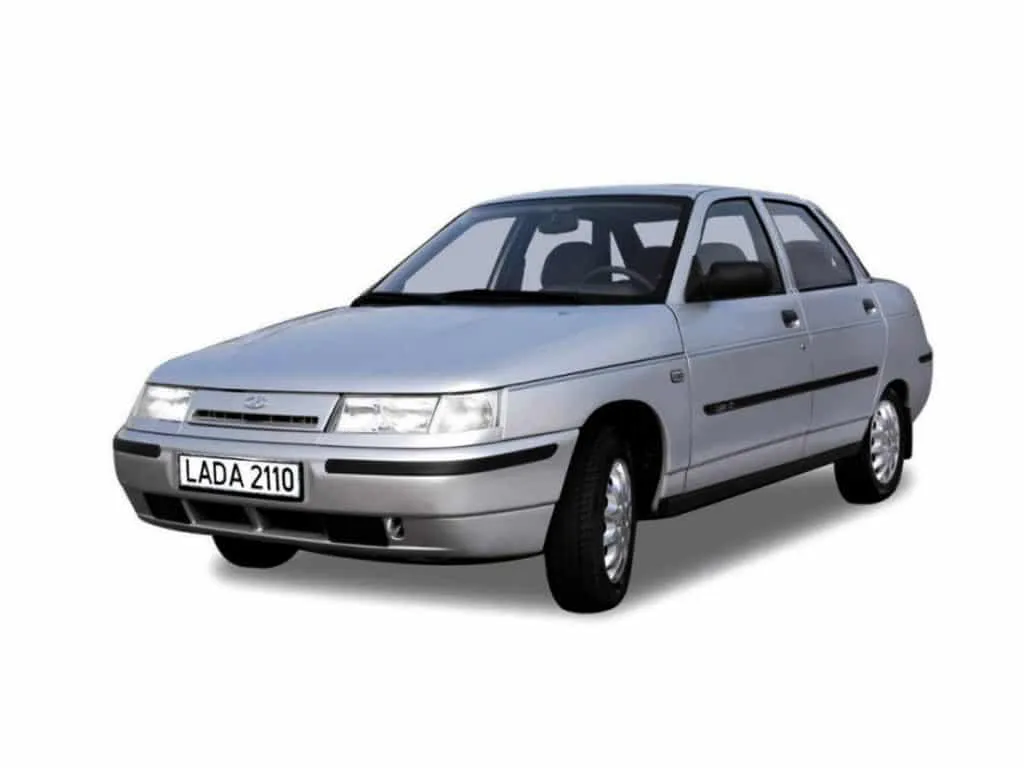

ВАЗ 2110 2111 2112 (Лада 110 111 112) – семейство автомобилей выпускавшихся в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009 году с кузовами седан, хэтчбек и универсал преимущественно с 8 и 16 клапанными бензиновыми двигателями (инжектор, карбюратор). В данной статье Вы найдете описание блоков предохранителей и реле ВАЗ 2110 2111 2112 со схемами, фотографиями и местами их расположения. Электросхема соединений. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле в вашем реле ВАЗ 2110 (2111 / 2112) может отличаться от представленного и зависит от года выпуска. Актуальное назначение может быть нанесено на сам блок.
Содержание
Основной блок
Главный блок с предохранителями и реле находится в салоне, с левой стороны, под панелью управления. Для доступа надо нажать на выключатель защелки.
Схема Вариант 1
Схема Вариант 2
Схема Вариант 3
| № | A | Описание предохранителей |
|---|---|---|
| F1 | 5 | Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного освещения левого борта |
| F2 | 7,5 | Левая фара (ближний свет) |
| F3 | 10 | Левая фара (дальний свет) |
| F4 | 10 | Правая противотуманная фара |
| F5 | 30 | Электродвигатели стекло подъёмников дверей |
| F6 | 15 | Переносная лампа |
| F7 | 20 | Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал |
| F8 | 20 | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла |
| F9 | 20 | Клапан рециркуляции. Очистители и омыватели ветрового, заднего стекла и фар. Реле (обмотка) включения обогрева заднего стекла |
| F10 | 20 | Резервный |
| F11 | 5 | Лампы габаритного света правого борта |
| F12 | 7,5 | Правая фара (ближний свет) |
| F13 | 10 | Правая фара (дальний свет). Контрольная лампа включения дальнего света |
| F14 | 10 | Левая противотуманная фара |
| F15 | 20 | Электро обогрев сидений. Блокировка замка багажника |
| F16 | 10 | Реле – прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации |
| F17 | 7,5 | Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп – сигнала. Часы (или маршрутный компьютер) |
| F18 | 25 | Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель. |
| F19 | 10 | Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер) |
| F20 | 7,5 | Лампы задних противотуманных фонарей |
За работу прикуривателя отвечает предохранитель номер 18 на 25А.
В нише панели приборов за основным блоком отдельно установлен предохранитель противотуманных фонарей.
| № | Назначение реле |
|---|---|
| K1 | реле контроля исправности ламп |
| K2 | реле очистителя ветрового стекла |
| KЗ | реле-прерыватель указателей поворота и аварийной сигнализации |
| K4 | реле включения ближнего света фар |
| K5 | реле включения дальнего света фар |
| K6 | дополнительное реле |
| K7 | реле включения обогрева заднего стекла |
| K8 | реле задних противотуманных фонарей |
Электро схема блока
Дополнительный блок
Он расположен под центральной консолью и закрыт крышкой. Одна часть доступна с правой стороны.
| № | A | Обозначение |
|---|---|---|
| 1 | 15 | Модуль зажигания, контроллер |
| 2 | 15 | Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха |
| 3 | 15 | топливного насоса, предохранитель бензонасоса , форсунки |
| 4 | Реле электро вентилятора | |
| 5 | Реле бензонасоса | |
| 6 | Главное реле (реле зажигания) |
Другая часть – с левой стороны консоли:
| № | Обозначение |
|---|---|
| 1 | Блок управления центральным замком |
| 2 | Блок иммобилизатора |
| 3 | Реле включения задних противотуманных фонарей. |
