Ваз 2106 – предохранители и реле

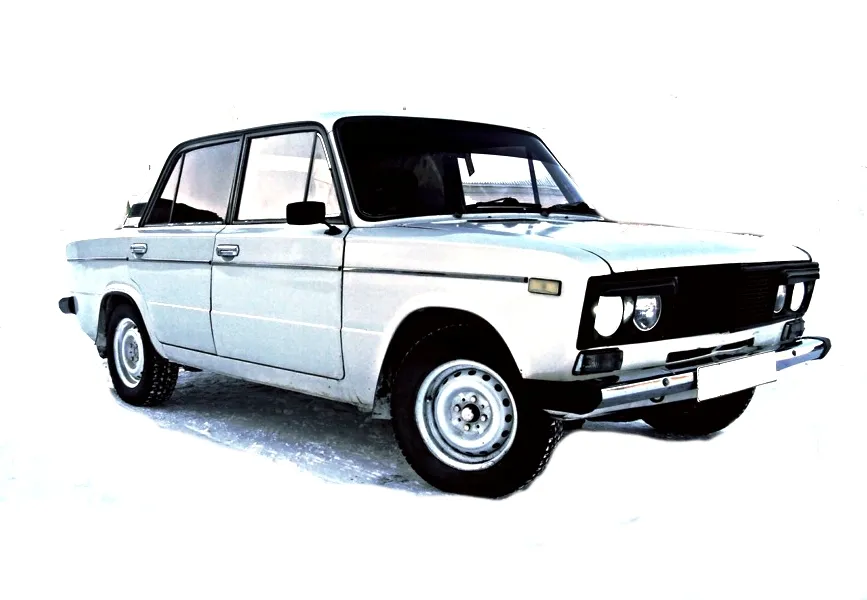

ВАЗ-2106 також відомий під назвами «Жигулі-1600»/«Lada-1600». Роки виробництва: 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 і 2006. У цій статті ви знайдете опис запобіжників і реле ВАЗ 2106 зі схемою блоку. Виділимо запобіжник, який відповідає за прикурювач.

Запобіжники

Головний блок запобіжників знаходиться під панеллю зліва.

Розташування блоку в салоні ВАЗ-2106

Схема основного блоку запобіжників ВАЗ-2106 — Схема

№	A	Опис
1 – Основний блок 41.3722
1	16	Прикурювач, лампи стоп-сигналу, звуковий сигнал, годинник, плафони освітлення салону, штепсельна розетка для переносної лампи
2	8	Електродвигуни склоочисника і омивача лобового скла, реле склоочисника, електродвигун опалювача
3	8	Дальнє світло (ліва фара), лампа сигналізатора включення дальнього світла
4	8	Дальнє світло (права фара)
5	8	Ближнє світло (ліва фара)
6	8	Ближнє світло (права фара), задній протитуманний ліхтар
7	8	Габаритне світло (лівий підфарник, правий задній ліхтар), лампа освітлення багажника, правий ліхтар освітлення номерного знака, лампи освітлення приладів, лампа підсвітки прикурювача
8	8	Габаритне світло (правий підфарник, лівий задній ліхтар), лівий ліхтар освітлення номерного знака, підкапотна лампа, лампа сигналізатора габаритного світла
9	8	Покажчики поворотів і відповідна лампа сигналізатора, покажчик тиску масла з лампою сигналізатора, покажчик температури охолоджуючої рідини, лампи світла заднього ходу, покажчик рівня палива з лампою сигналізатора резерву, лампа сигналізатора включення стоянкового гальма і рівня гальмівної рідини, лампа сигналізатора заряду акумуляторної батареї, електромагнітний клапан карбюратора, тахометр, лампа освітлення речової скриньки, сигналізатор привідкриття повітряної заслінки карбюратора, обмотка реле обігріву заднього скла
10	8	Регулятор напруги, обмотка збудження генератора
2 – Додатковий блок ПР-120
11	8	Резервний
12	8	Резервний
13	8	Склопідйомники
14	16	Елемент обігріву заднього скла
15	16	Електродвигун вентилятора системи охолодження
16	8	Покажчики поворотів у режимі аварійної сигналізації

За роботу прикурювача відповідає запобіжник номер 1 на 16А.

Реле

Реле поворотів і аварійної сигналізації на 2106 знаходиться за щитком приладів, за тахометром. Недалеко від нього кріпляться реле обігріву заднього скла, реле – переривач контрольної лампи стоянкового гальма (РС 492).

Реле поворотників 2106

Реле двірників на автомобілі знаходиться в ногах водія з лівої сторони під обшивкою.

Реле в салоні ВАЗ-2106

Реле ближнього (Б) і дальнього (А) світла фар кріпиться до бризговика правого лонжерона під капотом.

Реле світла фар ВАЗ-2106

Поруч з ними розташоване реле лампи сигналізатора заряду акумуляторної батареї (РС 702).

Під капотом на бризговику лонжерона з лівої сторони знаходяться реле вентилятора системи охолодження (90.3747-10, 113.3747-10) і реле звукових сигналів (РС 528).

Лівий лонжерон ваз 2106

Частые вопросы: предохранители и реле Ваз 2106 –

Где находится блок предохранителей на Ваз 2106 –?

Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Ваз 2106 – — в разделе о расположении блоков.

Какой предохранитель отвечает за магнитолу на Ваз 2106 –?

Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.

Почему перегорают предохранители один за другим на Ваз 2106 –?

В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.

Где посмотреть схему предохранителей Ваз 2106 –?

Схема и таблица предохранителей Ваз 2106 – — на этой странице: Запобіжники, Реле. Сохраните страницу — номиналы соответствуют штатной комплектации.

Сколько блоков предохранителей на Ваз 2106 –?

На Ваз 2106 – обычно два блока: салонный и подкапотный, как указано в разделе «Запобіжники». Третий блок в багажнике — только если он есть в перечне на этой странице.

Можно ли ставить предохранитель большего номинала на Ваз 2106 –?

Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Ваз 2106 – и может привести к оплавлению жгута. Ставьте только значение из таблицы.

Что означает номинал и цвет предохранителя на Ваз 2106 –?

В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
