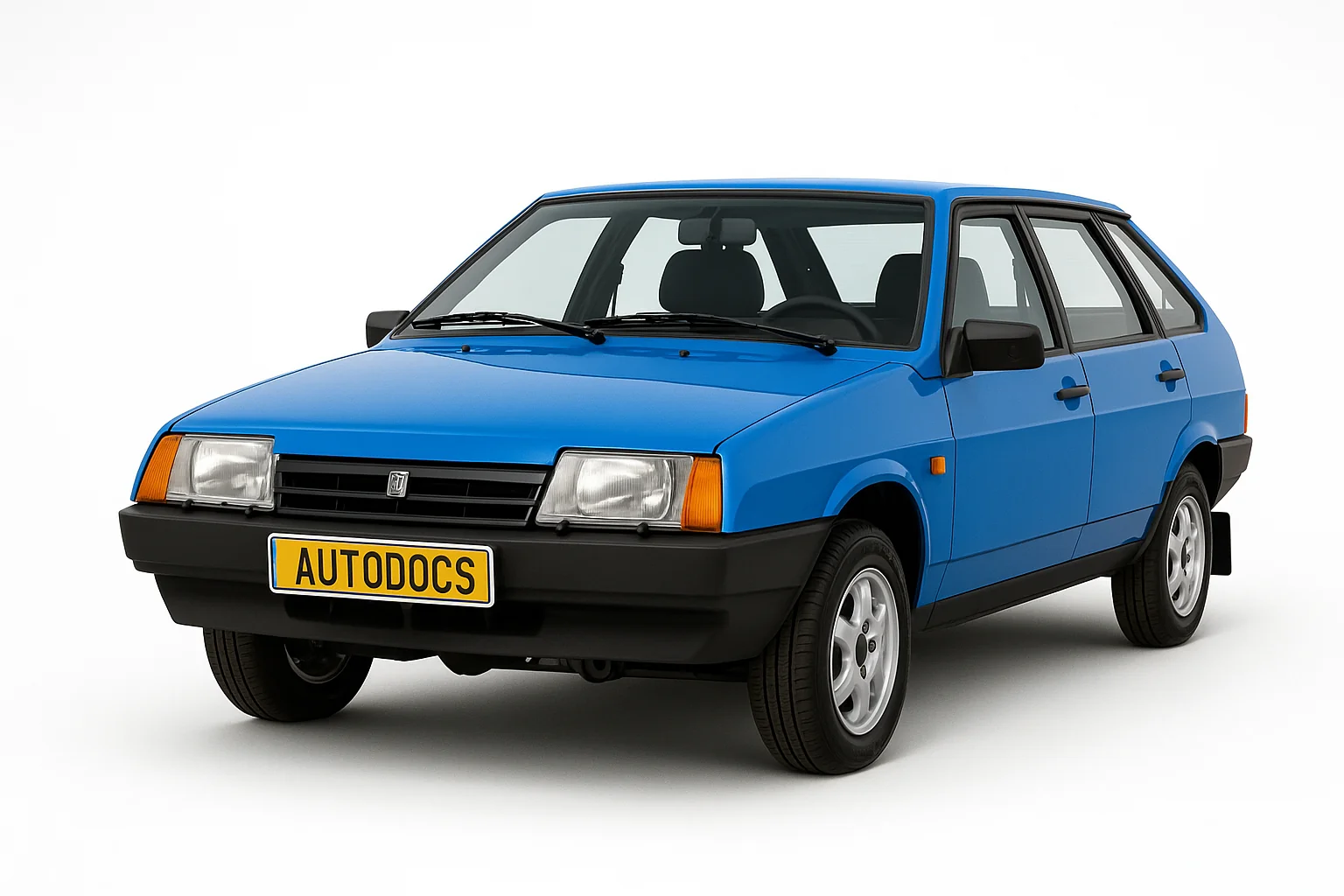

ВАЗ-2109 «Спутник» в народе получил название “девятка“, выпускался в кузове хетчбэк и представляет 3-х дверную версию Ваз 2108. Так же на данной платформе собирался ВАЗ 21099. Поэтому расположение блоков и назначение элементов у них общее. Данная серия автомобилей выпускалась с 1984 по 2011 год преимущественно с бензиновыми двигателями (инжектор и карбюратор). В данном материале Вы найдёте описание блоков предохранителей и реле Ваз 2109 2108 21099 со схемами и примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Сверяйте актуальное назначение с описанием на обратной стороне защитной крышки. Возможно различное исполнение блоков, которое зависит от года выпуска (соответственно бывают блоки старого и нового образца).
Блок предохранителей и реле
Главный блок с предохранителями и реле, находится под капотом, в тыльной части, в монтажном отделе слева, под защитной крышкой.
Вариант 1
Фото – пример
Схема
Обозначение предохранителей
| 1 | 8А Правая противотуманная фара |
| 2 | 8А Левая противотуманная фара |
| 3 | 8А Очистители фар (в момент включения), реле включения очистителей фар (контакты), клапан включения омывателя фар |
| 4 | 16А Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки |
| 5 | 3А Выключатель аварийной сигнализации в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза |
| 6 | 8А Выключатель и лампочки стоп-сигнала, плафон подсветки салона |
| 7 | 8А Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка |
| 8 | 16А Сигнал, выключатель сигнала, электромотор вентилятора радиатора |
| 9 | 8А Лампа левых габаритов, лампа левых задних габаритов |
| 10 | 8А Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманных фар |
| 11 | 8А Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки |
| 12 | 16А Прикуриватель, розетка для лампы переноски |
| 13 | 8А Дальний свет правой фары |
| 14 | 8А Дальний свет левой фары, контрольная лампа дальней оптики |
| 15 | 8А Ближний свет правой фары |
| 16 | 8А Ближний свет левой фары |
За прикуриватель отвечает предохранитель номер 12 на 16А.
Назначение реле
| К1 | Реле включения очистителей фар |
| К2 | Реле – прерыватель указателей поворота и аварийной сигнализации |
| К3 | Реле очистителя ветрового стекла |
| К4 | Реле контроля исправности ламп |
| К5 | Реле дальнего света фар |
| К6 | Реле омывателя фар |
| К7 | Реле включения стекло подъемников |
| К8 | Реле включения звуковых сигналов |
| К9 | Реле вентилятора |
| К10 | Реле обогревателя заднего стекла |
| К11 | Реле включения ближнего света фар |
Вариант 2
Фото – схема
Описание
| 1 | 10А Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан включения омывателя фар |
| 2 | 10А Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации |
| 3 | 10А Задние фонари (лампы стоп – сигнала) Плафон освещения салона |
| 4 | 20А Элемент обогрева заднего стекла Реле (контакты) включения обогрева заднего стекла Штепсельная розетка для переносной лампы Прикуриватель |
| 5 | 20А Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения |
| 6 | 30А Электро стекло подъемники передних дверей Реле включения электро стекло подъемников |
| 7 | 30А Очистители фар (в рабочем режиме) Реле включения очистителей фар (обмотка) Электродвигатель вентилятора отопителя Электродвигатель омывателя стекол Моторедуктор очистителя заднего стекла Реле времени омывателя заднего стекла Клапаны включения омывателя ветрового и заднего стекол Реле (обмотка) включения электро вентилятора системы охлаждения двигателя Реле (обмотка) включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа освещения вещевого ящика |
| 8 | 7,5А Левая противотуманная фара |
| 9 | 7,5А Правая противотуманная фара |
| 10 | 7,5А Фонари освещения номерного знака Подкапотная лампа Лампы освещения приборов Контрольная лампа наружного освещения Табло подсветки рычагов отопителя Лампа освещения прикуривателя Левая фара (габаритный свет) Левый задний фонарь (габаритный свет) |
| 11 | 7,5А Правая фара (габаритный свет) Правый задний фонарь (габаритный свет) |
| 12 | 7,5А Правая фара (ближний свет) |
| 13 | 7,5А Левая фара (ближний свет) |
| 14 | 7,5А Левая фара (дальний свет) Контрольная лампа включения дальнего света фар |
| 15 | 7,5А Правая фара (дальний свет) |
| 16 | 15А Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа указателей поворота Задние фонари (лампы света заднего хода) Моторедуктор и реле включения очистителя ветрового стекла Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа уровня тормозной жидкости Контрольная лампа давления масла Контрольная лампа воздушной заслонки карбюратора Контрольная лампа стояночного тормоза Лампа светового табло «STOP» Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Вольтметр |
За прикуриватель отвечает предохранитель номер 4 на 20А.
Реле
| К1 | Реле включения очистителей фар | |
| К2 | Реле – прерыватель указателей поворота и аварийной сигнализации | |
| К3 | Реле очистителя ветрового стекла | |
| К4 | Реле контроля исправности ламп | |
| К5 | Реле включения стекло подъемников | |
| К6 | Реле включения звуковых сигналов | |
| К7 | Реле включения обогрева заднего стекла | |
| К8 | Реле включения дальнего света фар | |
| К9 | Реле включения ближнего света фар | |
Вариант 3
Схема
Назначение
| 1 | 10А Правая противотуманная фара |
| 2 | 10А Левая противотуманная фара |
| 3 | 10А Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан включения омыва фар |
| 4 | 20А Электродвигатель очистителя фар Реле очистителя фар (обмотка) Электродвигатель отопителя Электродвигатель омыва стекол Электродвигатель очистителя заднего стекла Реле времени омыва заднего стекла Клапан включения омыва ветрового и заднего стекол Обмотка реле включения электро вентилятора системы охлаждения Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа освещения вещевого ящика |
| 5 | 10А Указатели поворота в режиме указания поворота и соответствующая контрольная лампа Задние фонари (лампы света заднего хода) Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и контрольная лампа зарядки аккумуляторной батареи Моторедуктор и реле включения очистителя ветрового стекла Обмотка возбуждения генератора (при пуске) Лампа светового табло “STOP” Указатели температуры охлаждающей жидкости и уровня топлива |
| 6 | 10А Задние фонари (лампы стоп-сигнала) Плафон внутреннего освещения кузова Электро стеклоподъемники и реле включения электро стеклоподъемников |
| 7 | 10А Фонари освещения номерного знака Подкапотная лампа Контрольная лампа включения габаритного освещения Лампа освещения приборов и лампа освещения прикуривателя Табло подсветки рычагов отопителя |
| 8 | 20А Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения |
| 9 | 10А Левая фара (габаритный свет) Левый задний фонарь (габаритный свет) |
| 10 | 10А Правая фара (габаритный свет) Правый задний фонарь (габаритный свет) |
| 11 | 10А Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации |
| 12 | 20А Элемент обогрева заднего стекла и реле включения обогрева Прикуриватель Штепсельная розетка для переносной лампы |
| 13 | 10А Правая фара (дальний свет) |
| 14 | 10А Левая фара (дальний свет) Контрольная лампа включения дальнего света фар |
| 15 | 10А Левая фара (ближний свет) |
| 16 | 10А Правая фара (ближний свет) |
За прикуриватель отвечает предохранитель номер 12 на 20А.
Назначение реле представлено на схеме.
Отдельно, вне блока на некоторые модели устанавливается реле стартера, на заднюю стенку подкапотного пространства.
Дополнительный блок
Размещается в салоне, под панелью справа, преимущественно на машинах с инжекторными типами двигателя.
Фотография
Схема
Расшифровка
| 1 | 15А Главное реле |
| 2 | 15А Цепь питания системы впрыска (вход не отключаемого напряжения) |
| 3 | 15А Топливный насос |
|
Реле |
|
| К1 | Главное реле |
| К2 | Реле электро бензонасоса |
| К3 | Реле электро вентилятора системы охлаждения |
