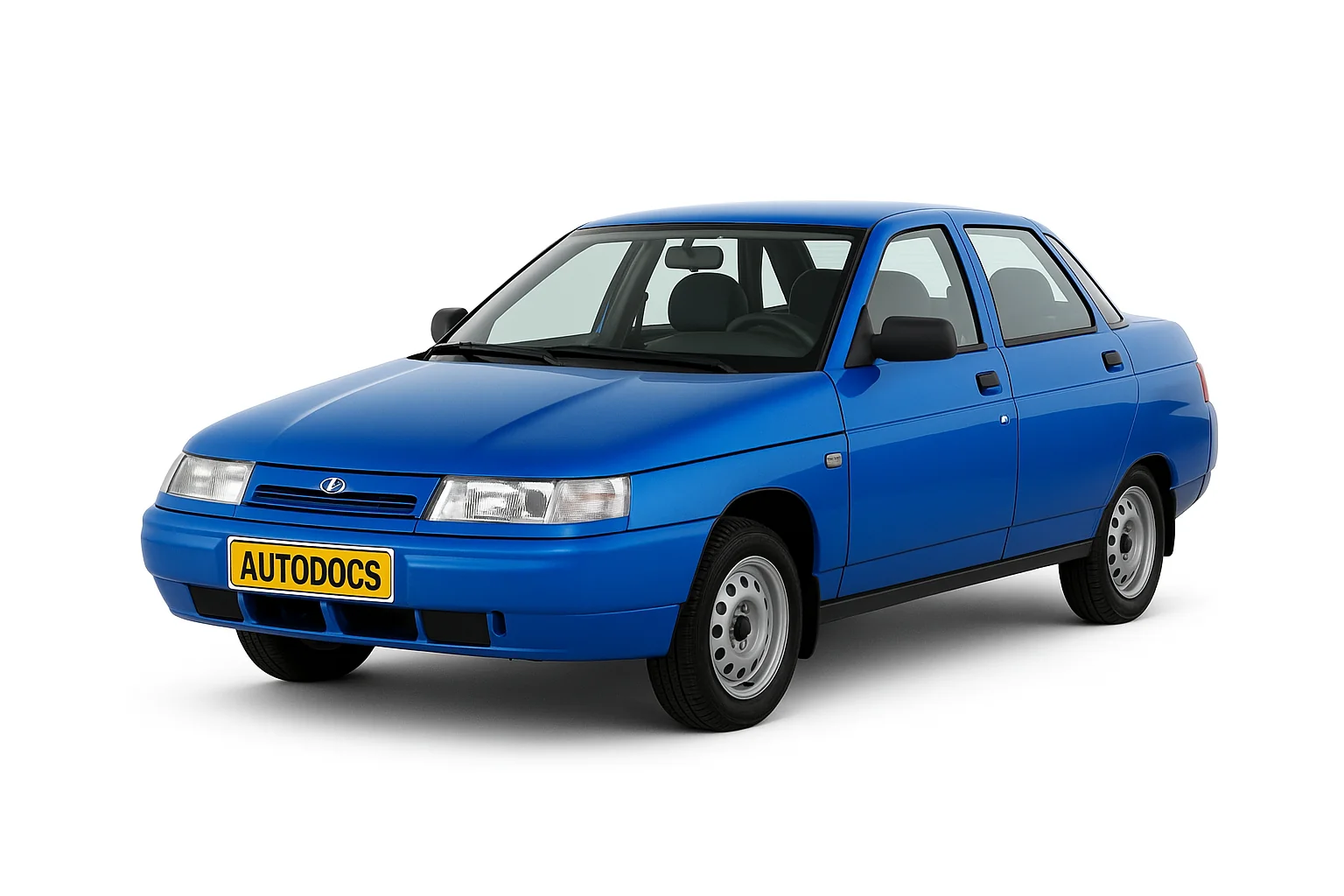

ВАЗ 2110 2111 2112 (Лада 110 111 112) - сімейство автомобілів, що випускалися в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 і 2009 році з кузовами седан, хетчбек і універсал переважно з 8 і 16 клапанними бензиновими двигунами (інжектор, карбюратор). У цій статті Ви знайдете опис блоків запобіжників і реле ВАЗ 2110 2111 2112 зі схемами, фотографіями та місцями їх розташування. Електросхема з'єднань. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників і реле у вашому реле ВАЗ 2110 (2111 / 2112) може відрізнятися від представленого і залежить від року випуску. Актуальне призначення може бути нанесено на сам блок.
Основний блок
Головний блок із запобіжниками і реле розташований у салоні, з лівого боку, під панеллю керування. Для доступу треба натиснути на вимикач засувки.
Схема Варіант 1
Схема Варіант 2
Схема Варіант 3
| № | A | Опис запобіжників |
|---|---|---|
| F1 | 5 | Лампи ліхтарів освітлення номерного знака. Лампи освітлення приладів. Контрольна лампа габаритного світла. Лампа освітлення багажника. Лампи габаритного освітлення лівого борту |
| F2 | 7,5 | Ліва фара (ближнє світло) |
| F3 | 10 | Ліва фара (дальнє світло) |
| F4 | 10 | Права протитуманна фара |
| F5 | 30 | Електродвигуни скло підйомників дверей |
| F6 | 15 | Переносна лампа |
| F7 | 20 | Електродвигун вентилятора системи охолодження двигуна. Звуковий сигнал |
| F8 | 20 | Елемент обігріву заднього скла. Реле (контакти) увімкнення обігріву заднього скла |
| F9 | 20 | Клапан рециркуляції. Очисники та омивачі вітрового, заднього скла та фар. Реле (обмотка) увімкнення обігріву заднього скла |
| F10 | 20 | Резервный |
| F11 | 5 | Лампи габаритного світла правого борту |
| F12 | 7,5 | Права фара (ближнє світло) |
| F13 | 10 | Права фара (дальнє світло). Контрольна лампа увімкнення дальнього світла |
| F14 | 10 | Ліва протитуманна фара |
| F15 | 20 | Електро обігрів сидінь. Блокування замка багажника |
| F16 | 10 | Реле - переривник покажчиків повороту й аварійної сигналізації (у режимі аварійної сигналізації). Контрольна лампа аварійної сигналізації |
| F17 | 7,5 | Лампа освітлення салону. Лампа індивідуального підсвічування. Лампа підсвічування вимикача запалювання. Лампи стоп-сигналу. Годинник (або маршрутний комп'ютер) |
| F18 | 25 | Лампа освітлення речового ящика. Контролер обігрівача. Прикурювач. |
| F19 | 10 | Блокування замків дверей. Реле контролю справності ламп стоп-сигналу та габаритного світла. Покажчики повороту з контрольними лампами. Лампи світла заднього ходу. Обмотка збудження генератора. Блок індикації бортової системи контролю. Комбінація приладів. Годинник (або маршрутний комп'ютер) |
| F20 | 7,5 | Лампи задніх протитуманних ліхтарів |
За роботу прикурювача відповідає запобіжник номер 18 на 25А.
У ніші панелі приладів за основним блоком окремо встановлено запобіжник протитуманних ліхтарів.
| № | Призначення реле |
|---|---|
| K1 | реле контролю справності ламп |
| K2 | реле очищувача вітрового скла |
| KЗ | реле-переривник покажчиків повороту та аварійної сигналізації |
| K4 | реле ввімкнення ближнього світла фар |
| K5 | реле ввімкнення дальнього світла фар |
| K6 | додаткове реле |
| K7 | реле ввімкнення обігріву заднього скла |
| K8 | реле задніх протитуманних ліхтарів |
Електросхема блоку
Додатковий блок
Він розташований під центральною консоллю і закритий кришкою. Одна частина доступна з правого боку.
| № | A | Позначення |
|---|---|---|
| 1 | 15 | Модуль запалювання, контролер |
| 2 | 15 | Клапан продувки адсорбера, датчик швидкості автомобіля, датчик концентрації кисню (підігріву), датчик витрати повітря |
| 3 | 15 | паливного насоса, запобіжник бензонасоса, форсунки |
| 4 | Реле електро вентилятора | |
| 5 | Реле бензонасоса | |
| 6 | Головне реле (реле запалювання) |
Інша частина - з лівого боку консолі:
| № | Позначення |
|---|---|
| 1 | Блок керування центральним замком |
| 2 | Блок іммобілізатора |
| 3 | Реле ввімкнення задніх протитуманних ліхтарів. |
