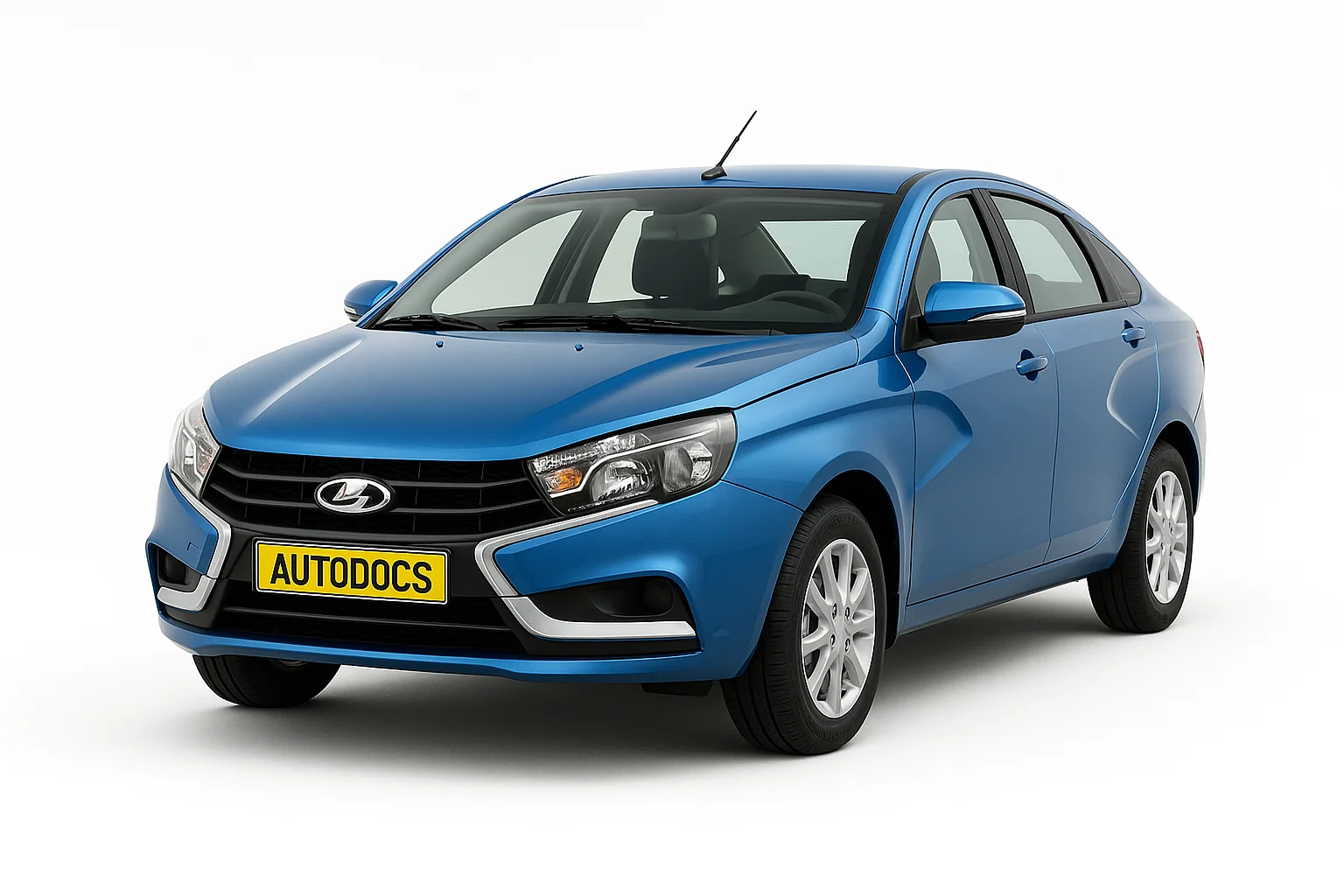

Лада Веста выпускалась в 2015, 2016, 2017, 2018, 2019, 2020, 2021 году с кузовами седан и универсал св (Vesta SW) и различными вариантами оснащения и исполнения, такими как вседорожная версия SW Cross (св кросс) и спортивная – Sport (спорт). За этот промежуток она прошла не большое обновление. В данной публикации вы найдете описание блоков предохранителей Лада Веста со схемами и фото – примерами исполнения. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим для скачивания руководство Lada Vesta.
Назначение элементов в блоках может отличаться от представленного и зависит от года выпуска и уровня оснащения вашей Лады Весты (люкс, стандарт, классик, комфорт, эксклюзив). Сверяйте описание со своей технической документацией или руководством.
Блок в салоне
Он находится под панелью приборов, со стороны водителя за защитной крышкой.
Для того что бы её снять надо достать пластиковые гвозди поддев их плоской отверткой или специальными устройством. Крутить их не надо. Далее просто потянуть на себя за крышку.
Фото – пример
Схема
Описание предохранителей
Вариант 1
| F1 | 15А Омыватель ветрового стекла |
| F2 | 5/30А Подрулевой переключатель наружного освещения и указателей поворота |
| F3 | 10А Лампа дальнего света левой блок-фары |
| F4 | 5/30А Подрулевой переключатель наружного освещения и указателей поворота |
| F5 | 15А Подогрев сидений |
| F6 | 5А Габаритные огни правой блок-фары и правого заднего фонаря |
| F7 | 5А Габаритные огни левой блок-фары и левого заднего фонаря |
| F8 | 5А Задний противотуманный фонарь |
| F9 | 3А Боковой правый указатель поворота |
| F10 | 5А Селектор роботизированной КП |
| F11 | 10А Лампа ближнего света левой блок-фары |
| F12 | 15А Указатели поворота |
| F13 | 10А Блок управления электрооборудованием кузова |
| F14 | 10А Выключатель сигналов торможения |
| F15 | 5А Датчик дождя, датчик освещенности, электрокорректор света фар |
| F16 | 5А Выключатель сигналов торможения |
| F17 | 5А Плафон освещения перчаточного ящика, плафон освещения багажника, лампы подсветки порогов |
| F18 | 3А Левый боковой указатель поворота |
| F19 | 10А Лампа ближнего света правой блок-фары |
| F20 | 5А Обогрев наружных зеркал |
| F21 | 15А Система пассивной безопасности SRS (подушки безопастности) |
| F22 | 5А Комбинация приборов |
| F23 | 5А Комбинация приборов |
| F24 | 5А« ЭРА ГЛОНАСС», аудиосистема |
| F25 | 5А Система курсовой устойчивости ESP |
| F26 | 15А Топливный насос |
| F27 | 5А Система помощи при парковке |
| F28 | 5А Электроусилитель руля |
| F29 | 5А Разъем для подключения светотехники прицепа |
| F30 | 5А «ЭРА ГЛОНАСС» |
| F31 | 5А «ЭРА ГЛОНАСС» |
| F32 | 10А Роботизированная коробка передач, выключатель света заднего хода, обогрев ветрового стекла |
| F33 | 5А Электро стеклоподъемники |
| F34 | 5А Датчик угла поворота рулевого колеса, переключатели управления круиз – контролем и мультимедийной системой на рулевом колесе |
| F35 | 5А Блок переключателей управления электро стеклоподъемниками и электроприводом зеркал заднего вида |
| F36 | 15А Аудиосистема, диагностический разъем |
| F37 | 7,5А Лампа стоп-сигнала правого заднего фонаря |
| F38 | 7,5А Лампа стоп-сигнала левого заднего фонаря |
| F39 | 10А Дневные ходовые огни |
| F40 | 10А Лампа дальнего света левой блок-фары |
| F41 | 20А Электрическая розетка, прикуриватель |
| F42 | 20А Блок управления электрооборудованием кузова |
| F43 | 20А Электропривод замков дверей |
| F44 | 30А Электро стеклоподъемники |
| F45 | 30А Электро вентилятор отопителя |
| F46 | 30А Стеклоочиститель |
| F47 | 25А Лампа дальнего света правой блок-фары, лампа ближнего света левой блок – фары, габаритные огни левой блок – фары и левого заднего фонаря |
| F48 | 30А Стеклоочиститель |
| F49 | 25А Противотуманные фары, задний противотуманный фонарь, фонари освещения номерного знака |
| F50 | 25А Лампа дальнего света левой блок-фары, лампа ближнего света правой блок – фары, габаритные огни правой блок – фары и правого заднего фонаря |
| F51 | 5А Датчик положения педали сцепления |
За прикуриватель отвечает предохранитель номер 41 на 20А.
Вариант 2
| F1 | 5А Питание 1 терминального устройства (ТУ) системы «Экстренного реагирования при авариях на базе Глобальной навигационной спутниковой системы» (ЭРА-ГЛОНАСС) |
| F2 | 5А Питание 1 комбинации приборов (КП) |
| FЗ | 10А Цепь клеммы К15 для моторного отсека |
| F4 | 10А Цепь правой фары ближнего света (ФБС) |
| F5 | 10А Цепь левой фары ближнего света (ФБС) |
| F6 | 5А Сигнал К15 для электроусилителя рулевого управления (ЭУРУ) |
| F7 | 15А Питание контроллера системы надувных подушек безопасности (СНПБ) |
| F8 | 5А Питание системы помощи при парковке (парктроник) |
| F9 | 5А Цепь указателя поворота (УП) правого бок. зеркала |
| F10 | 3А Цепь заднего противотуманного освещения (ЗПТО) |
| F11 | 3А Цепь указателя поворота (УП) левого бок. зеркала |
| F12 | 10А Цепь дневных ходовых огней (ДХО) |
| F13 | 10А Цепь правой фары дальнего света (ФДС) |
| F14 | 10А Цепь левой фары дальнего света (ФДС) |
| F15 | 5А Цепь обогрева наружных зеркал |
| F16 | 5А Шина питания аксессуаров (положение АСС замка зажигания) Радио/ мультимедиа, ТУ ЭРА-ГЛОНАСС |
| F17 | 5А Цепь задних габаритных огней (ЗдГО) |
| F18 | 7,5А Цепь передних габаритных огней (ПрГО) |
| F19 | 7,5А Цепь левого фонаря стоп-сигнала |
| F20 | 7,5А Цепь правого фонаря стоп-сигнала |
| F21 | 15А Питание блока кузовной электроники (ВСМ), цепь указателей поворота |
| F22 | 5А Питание 2 терминального устройства ЭРА-ГЛОНАСС |
| F23 | 5А Питание 2 комбинации приборов (КП) |
| F24 | 5А Питание селектора автоматизированной механической трансмиссии (АМТ) |
| F25 | 5А Шина включения текущего реагирования (ВТР) для блока дополнительных функций кузовной электроники (БДФКЭ) и привода боковых зеркал |
| F26 | 5А Шина ВТР для освещения салона и багажника |
| F27 | 5А Шина ВТР для цепи выключателя тормоза |
| F28 | 15А Питание радиоаппарата и диагностического разъема |
| F29 | 10А Питание светотехники прицепа |
| F30 | 15А Питание топливного насоса |
| F31 | 5А Шина ВТР для управления реле стеклоподъемников и отопителя салона |
| F32 | 5А Шина ВТР для переключателя корректора фар и датчика дождя и освещенности (ДДиО) |
| F33 | 5А Шина ВТР для датчика угла поворота рулевого колеса |
| F34 | 5А Шина ВТР для контроллера АВЗ/Е8Р |
| F35 | 5/25А Питание 1 левого подрулевого переключателя для комплектаций люкс /не люкс (ФДС, ГО) |
| F36 | 10А Питание фонаря стоп-сигнала |
| F37 | 10А Питание блока кузовной электроники (ВСМ) |
| F38 | 5/25А Питание 2 левого подрулевого переключателя для люкс, норма, стандарт (ФБС, ДХО) |
| F39 | 20А Питание правого подрулевого переключателя (стеклоочистка, омыв) |
| F40 | 15/30А Питание блока дополнительных функций кузовной электроники (БДФКЭ)/обогрев передних сидений (для стандарт, норма) |
| F41 | 20А Питание аксессуаров (положение АСС замка зажигания), прикуриватель |
| F42 | 20А Блок кузовной электроники (ВСМ, питание шины ВТР) |
| F43 | 20А Блок кузовной электроники (ВСМ, питание замков дверей) |
| F44 | 30А Питание стеклоподъемников |
| F45 | 30А Питание вентилятора отопителя салона |
| F46 | 30А Питание переднего стеклоочистителя (стандарт, норма) |
| F47 | 25А Питание дополнительного блока кузовной электроники (ЕММ) цепи: правый ДС, левый БС, передние ГО, правый ДХО |
| F48 | 30А Питание дополнительного блока кузовной электроники (ЕММ) цепи: передний стеклоочиститель |
| F49 | 25А Питание дополнительного блока кузовной электроники (ЕММ) цепи: противотуманные фары (ПТФ), задние противотуманные огни (ЗПТО), освещения номерного знака (ОНЗ) |
| F50 | 25А Питание дополнительного блока кузовной электроники (ЕММ) цепи: левый ДО, правый ЕС, задние ГО, левый ДХО |
| F51 | 15А Питание реле ПТФ (ЗМ, норма) |
| F52 | 5А Питание зарядного устройства |
| F53 | 5А Питание кнопок круиз-контроля на руле |
| F54 | Резерв |
| F55 | 15А Питание розетки 12В в багажнике |
За работу переднего прикуривателя отвечает предохранитель номер 41 на 20А, а за розетку в багажнике – 55 на 15А.
Назначение реле
| К1 | Питание светотехники и обогрева сидений |
| К2 | Свободен |
| К3 | Обогрев заднего стекла |
| К4 | Стеклоподъемники передних стекол |
| К5 | Вентилятор отопителя салона |
| К6 | Стеклоподъемник задних стекол |
| К7 | Модуль бензонасоса |
| К8 | АСС (питание розетки 12В) |
| К9 | Питания противотуманных фар |
Блок под капотом
Данный блок расположен с левой стороны подкопотного пространства, рядом с аккумулятором и закрыт защитной крышкой.
Фотография
Схема
Обозначение предохранителей
| 60 | 40А Блок управления системами антиблокировки тормозов и курсовой устойчивости (ABS/ESP) |
| 61 | 70А Электроусилитель рулевого управления (ЭУРУ) |
| 62 | 60А ’15-’17: Генератор |
| 70А ’18-’21: Блок управления роботизированной коробкой передач | |
| 63 | 60А ’15-’17: Генератор |
| 64 | 60А ’15-’17: Клемма K30S |
| 65 | 60А ’15-’17: Обогрев лобового стекла |
| 66 | 70А ’15-’17: Блок управления роботизированной коробкой передач |
| 67 | 40А Реле вентилятора системы охлаждения двигателя |
| 68 | 60А ’18-’21: Клемма K30S |
| 69 | 30А ’15-’17: Обогрев заднего стекла |
| 60А ’18-’21: Обогрев лобового стекла | |
| 71 | Резерв |
| 72 | 15А Блок управления системой управления двигателем на CNG – сжатый природный газ (метан) |
| 70А ’18-’21: Генератор | |
| 73 | 5А Блок управления системой управления двигателем на CNG – сжатый природный газ (метан) |
| 70А ’18-’21: Генератор | |
| 74 | 10А ’15-’17: Реле звукового сигнала противоугонной системы (сирена) |
| 15А ’18-’21: Муфта компрессора кондиционера | |
| 75 | 5А Блок управления роботизированной коробкой передач |
| 76 | Резерв |
| 77 | 15А ’15-’17: Реле муфты компрессора кондиционера |
| 30А ’18-’21: Обогрев заднего стекла | |
| 78 | 15А Муфта компрессора кондиционера, реле блока управления вентиляторами радиатора |
| 79 | Резерв |
| 80 | 10А ’15-’17: Датчик кислорода, клапана продувки адсорбера, клапан газораспределительного механизма (ГРМ) |
| 7,5А ’18-’21: Датчики кислорода (ДК1, ДК2), клапан продувки адсорбера (КПА), клапан заслонки впускного модуля (ЗВМ), клапан газораспределительного механизма (ГРМ) | |
| 81 | 5А Выключатель света заднего хода |
| 82 | Резерв |
| 83 | Резерв |
| 84 | 25А Блок управления системами антиблокировки тормозов и курсовой устойчивости (ABS/ESP) |
| 85 | 10А Звуковой сигнал, звуковой сигнал противоугонной системы (’18-’20) |
| 86 | 5А Обмотка реле обогрева ветрового стекла |
| 87 | Резерв |
Расшифровка реле
| R1 | Обогрев лобового стекла №2 | |
| R2 | ’15-’17: Обогрев лобового стекла №1 | |
| ’18-’21: Вентилятор системы охлаждения двигателя | ||
| R3 | ’18-’21: Обогрев лобового стекла №1 | |
| R4 | Стартер | |
| R5 | Блок управления двигателем (КСУД) | |
| R6 | Муфта компрессора кондиционера | |
| R7 | ’15-’17: Вентилятор системы охлаждения двигателя | |
| ’18-’21: Стартер | ||
| R8 | Звуковой сигнал | |
| R9 | Звуковой сигнал противоугонной системы | |
Руководства по эксплуатации Лады Веста
Нужно больше информации про ремонт и обслуживание Лада Веста или не подходят схемы? Изучите данный материал согласно года выпуска вашего автомобиля.
