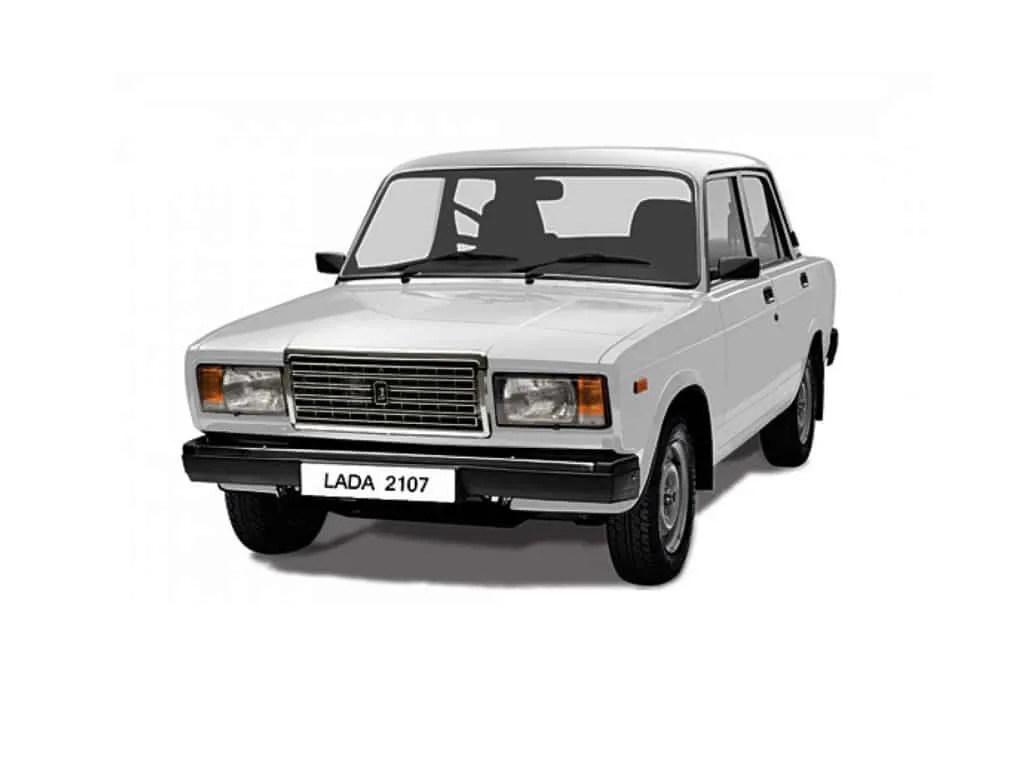

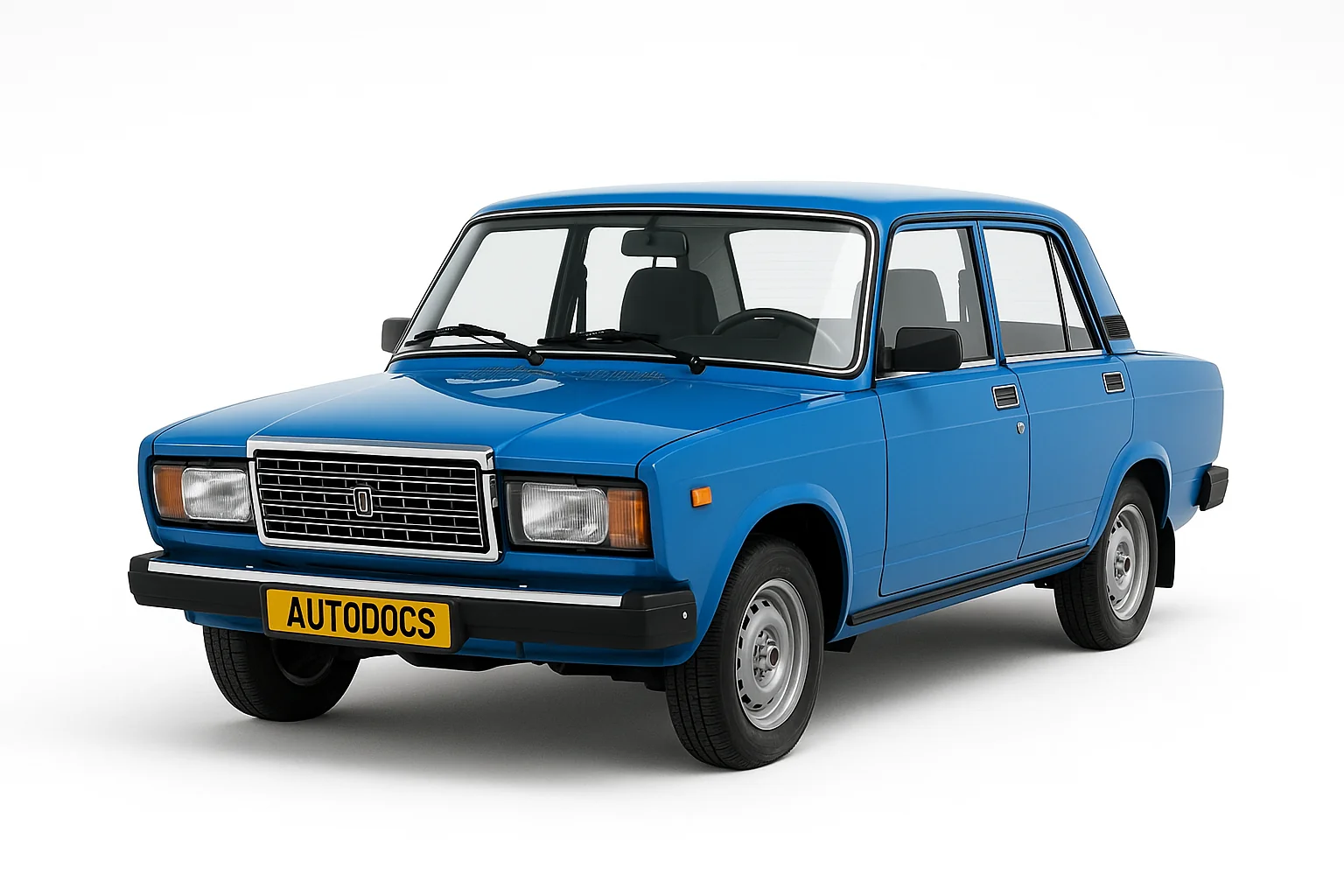

Ваз 2107 (Лада 2107) заднеприводной седан который выпускался в 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 и 2012 году преимущественно с бензиновыми двигателями (инжектор, карбюратор). Модели Ваз 2105, 2104 собраны на общей платформе с 2107, поэтому и исполнение блоков у них во многом совпадает. В данной публикации вы найдете описание предохранителей и реле Ваз 2107, 2105, 2104 со схемой блока и фото примерами исполнения. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с электрической схемой соединения блока предохранителей.
Содержание
Блок предохранителей и реле
Главный блок с предохранителями и реле находится под капотом и может быть выполнен в 2-х вариантах (старого и нового образца). Актуальная схема будет нанесена на крышку блока.
Вариант 1
Вариант 2
Устанавливался на автомобили ранних годов выпусков, тут предохранители имеют цилиндрический вид.
| № | A | Описание предохранителей | ||
|---|---|---|---|---|
| 1 | 8/10 | Электродвигатель отопителя Лампы света заднего хода Сигнализатор включения обогрева заднего стекла Реле включения обогрева заднего стекла (обмотка) Электродвигатель очистителя заднего стекла (2104) Электродвигатель насоса омывателя заднего стекла (2104) |
||
| 2 | 8/10 | Электродвигатель очистителя и омывателя ветрового стекла Электродвигатель очистителя и омывателя фар Реле очистителя ветрового стекла Реле очистителя и омывателя фар |
||
| 3 | 8/10 | Резервный | ||
| 4 | 8/10 | Резервный | ||
| 5 | 16/20 | Элемент обогрева заднего стекла и реле включения обогрева | ||
| 6 | 8/10 | Прикуриватель Штепсельная розетка для переносной лампы Часы |
||
| 7 | 16/20 | Звуковые сигналы Реле сигналов Реле электро вентилятора охлаждения радиатора (контакты) Электродвигатель вентилятора охлаждения радиатора |
||
| 8 | 8/10 | Выключатель аварийной сигнализации с контрольной лампой Реле-прерыватель указателей поворотов и аварийной сигнализации Сигнализатор указателей поворотов (в режиме аварийной сигнализации) Указатели поворотов (в режиме аварийной сигнализации) |
||
| 9 | 8/10 | Регулятор напряжения генератора | ||
| 9 | 8/7,5 | Лампы задних противотуманных фонарей и их сигнализатор | ||
| 10 | 8/10 | Указатели поворота (в режиме указания поворота) Реле – прерыватель указателей поворота Сигнализатор указателей поворота Система управления пневмоклапаном Тахометр Указатель топлива Сигнализатор резерва топлива Сигнализатор включения стояночного тормоза Сигнализатор недостаточного давления масла в системе смазки двигателя Указатель температуры охлаждающей жидкости Вольтметр Сигнализатор аварийного состояния рабочей тормозной системы Сигнализатор заряда аккумуляторной батареи Сигнализатор прикрытия воздушной заслонки карбюратора Реле электро вентилятора (обмотка) Термо выключатель электр овентилятора Обмотка возбуждения генератора (генератор 37.3701) |
||
| 11 | 8/10 | Плафон освещения салона Лампы стоп-сигнала Лампа освещения багажного отделения |
||
| 12 | 8/10 | Дальний свет фар (правая фара) Реле стеклоочистителей и омывателей фар (обмотка реле) |
||
| 13 | 8/10 | Дальний свет фар (левая фара) Сигнализатор включения дальнего света |
||
| 14 | 8/10 | Передний габаритный огонь (левая блок-фара) Задний габаритный огонь (правый фонарь) Фонари освещения номерного знака Подкапотная лампа Сигнализатор включения габаритного огня |
||
| 15 | 8/10 | Передний габаритный огонь (правая блок-фара) Задний габаритный огонь (левый фонарь) Лампа освещения прикуривателя Лампа освещения приборов Лампа освещения вещевого ящика Часы (лампа освещения) |
||
| 16 | 8/10 | Ближний свет фар (правая блок-фара) Реле стеклоочистителей и омывателей фар (обмотка реле) |
||
| 17 | 8/10 | Ближний свет фар (левая блок-фара) | ||
| 18 | Запасной | |||
| 19 | Запасной | |||
| 20 | Запасной | |||
| 21 | Запасной | |||
| Реле | ||||
| К1 | Реле включения обогрева заднего стекла (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12) | |||
| К2 | Реле очистителя и омывателя фар (904.3747 / 2105 -3747210-08, 2107 -3747210-02) | |||
| К3 | Реле включения звуковых сигналов (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12) | |||
| К4 | Реле включения электро вентилятора охлаждения (с 2000 года не используется) (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12) | |||
| К5 | Реле включения дальнего света фар (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12) | |||
| К6 | Реле включения ближнего света фар (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12) | |||
За прикуриватель отвечает предохранитель номер 6 на 8 либо 10А.
Дополнительный блок
Он устанавливается в инжекторных моделях под бардачком в салоне автомобиля.
| № | A | Назначение |
|---|---|---|
| 1 | 15 | Предохранитель главного реле |
| 2 | Главное реле | |
| 3 | 15 | Предохранитель цепи питания системы впрыска (вход не отключаемого напряжения) |
| 4 | 15 | Предохранитель реле электро бензонасоса |
| 5 | Реле электро – бензонасоса | |
| 6 | Реле электро – вентилятора системы охлаждения |
Дополнительные элементы
Под капотом
Дополнительные плавкие предохранители очистителей фар (номиналом 2А) защищают обмотку электродвигателей. Они находятся на питающих проводах рядом с моторедукторами.
Реле включения стартера 113.3747 или 90.3747-10 расположен в моторном отсеке на правом брызговике.
В салоне
Реле очистителя ветрового стекла (РС-514) крепится под панель слева под обшивкой.
Реле зажигания и реле аварийной сигнализации и указателей поворота установлены на передней панели за щитком приборов. Реле зажигания (113.3747-10 или 90.3747-10) и реле аварийной сигнализации и указателей поворота (23.3747 или 231.3747) имеют кронштейн для непосредственного крепления на кузове.
Предохранитель противотуманных фар расположены в отделение переключения передач, не далеко от радиоприемника.
Электросхема
Нужно больше информации про электрическую схему соединений блока предохранителей? Изучите данный материал и описание к нему.
Частые вопросы: предохранители и реле Ваз 2107, 2105, 2104 – предохарнители и
Где находится блок предохранителей на Ваз 2107, 2105, 2104 – предохарнители и?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Ваз 2107, 2105, 2104 – предохарнители и — в разделе о расположении блоков.
Какой предохранитель отвечает за прикуриватель на Ваз 2107, 2105, 2104 – предохарнители и?
Найдите позицию прикуривателя в таблице на странице Ваз 2107, 2105, 2104 – предохарнители и (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Какой предохранитель отвечает за магнитолу на Ваз 2107, 2105, 2104 – предохарнители и?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Ваз 2107, 2105, 2104 – предохарнители и?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Ваз 2107, 2105, 2104 – предохарнители и?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Ваз 2107, 2105, 2104 – предохарнители и?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Ваз 2107, 2105, 2104 – предохарнители и?
Схема и таблица предохранителей Ваз 2107, 2105, 2104 – предохарнители и — на этой странице: Блок предохранителей и реле, Дополнительный блок, Дополнительные элементы. Сохраните страницу — номиналы соответствуют штатной комплектации.
Сколько блоков предохранителей на Ваз 2107, 2105, 2104 – предохарнители и?
На Ваз 2107, 2105, 2104 – предохарнители и обычно два блока: салонный и подкапотный, как указано в разделе «Блок предохранителей и реле». Третий блок в багажнике — только если он есть в перечне на этой странице.
