Ока – общее обозначение семейства автомобилей так же известных под названием ВАЗ 1111, ВАЗ-11113 (LADA OKA), СеАЗ-1111, КамАЗ-1111, Астро 11301. Выпускался с различными модификациями с 1987 по 2008 год. В данной публикации вы найдёте описание предохранителей и реле в автомобиле ОКА со схемами блоков и местами их расположения. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с электросхемой ОКА.
Содержание
Блок предохранителей

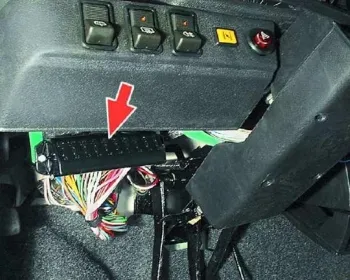

Основной блок предохранителей находится в салоне под панелью со стороны водителя.
Нумерация идет с лева на права, от 1 до 10 и будет нанесена на крышку блока.
Описание
| 1 | 16А Электродвигатель вентилятора отопителя, Реле (обмотка) и датчик включения электродвигателя вентилятора системы охлаждения двигателя, Реле (обмотка) включения обогрева заднего стекла, Электродвигатели очистителя и омывателя заднего стекла, омывателя ветрового стекла |
| 2 | 8А Электромагнитный клапан карбюратора, Реле и электродвигатель очистителя ветрового стекла, Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота), Контрольная лампа указателей поворота, Задние фонари (лампы света заднего хода), Обмотка возбуждения генератора (при пуске двигателя), Контрольная лампа воздушной заслонки карбюратора, Реле-прерыватель и контрольная лампа стояночной тормозной системы и недостаточного уровня тормозной жидкости, Контрольная лампа давления масла, Контрольная лампа разряда аккумуляторной батареи, Указатель температуры охлаждающей жидкости, Указатель уровня топлива с контрольной лампой резерва |
| 3 | 8А Левая фара (дальний свет), Контрольная лампа дальнего света фар |
| 4 | 8А Правая фара (дальний свет) |
| 5 | 8А Левая фара (ближний свет) |
| 6 | 8А Правая фара (ближний свет) |
| 7 | 8А Левая фара (габаритный свет), Левый задний фонарь (габаритный свет), Фонари освещения номерного знака, Контрольная лампа габаритного света |
| 8 | 8А Правая фара (габаритный свет), Правый задний фонарь (габаритный свет), Лампа освещения комбинации приборов, Лампа освещения прикуривателя |
| 9 | 16А Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации, Элемент обогрева заднего стекла и реле (контакты) его включения |
| 10 | 16А Электродвигатель вентилятора системы охлаждения двигателя и реле (контакты) его включения, Звуковой сигнал, Штепсельная розетка для переносной лампы, Плафон освещения салона, Задние фонари (лампы стоп-сигнала). Прикуриватель |
За работу прикуривателя отвечает предохранитель номер 10 на 16А.
Блок реле
С левой стороны под панелью приборов установлен блок из пяти одинаковых реле (90.3747-10 / 113.3747-10 / 2105-3747210-20)
Схема
Обозначение
| 1 | Реле электро вентилятора радиатора двигателя |
| 2 | Реле ближнего света фар |
| 3 | Реле дальнего света фар |
| 4 | Реле стартера |
| 5 | Реле обогрева заднего стекла |
Дополнительные реле
В зависимости от комплектации и исполнения возможно дополнительное размещение реле.
Схема
Назначение
- Реле аварийной сигнализации и указателей поворота (494.3747 / 2105-3747010-01) – расположено за комбинацией приборов.
- Реле переднего стеклоочистителя (РС-514 (2101-5205150)) – расположено под обивкой, левой боковины.
- Реле контрольной лампы стояночного тормоза (РС-492 (2101-3803150)) – расположено за комбинацией приборов, рядом с реле указателей поворота (см пункт 1).
- Дополнительное реле (90.3747-10 / 113.3747-10 / 2105-3747210-20).
- Реле зажигания (90.3747-10 / 113.3747-10 / 2105-3747210-20) – закреплено саморезом изнутри панели приборов.
Электросхема ОКА
Больше информации про электрические схемы соединений ОКА, можете узнать в данной схеме, а описание к ней тут.
Частые вопросы: предохранители и реле Ока –
Где находится блок предохранителей на Ока –?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Ока – — в разделе о расположении блоков.
Какой предохранитель отвечает за прикуриватель на Ока –?
Найдите позицию прикуривателя в таблице на странице Ока – (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Что делать, если не работает обогрев заднего стекла на Ока –?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Ока –?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Ока –?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Ока –?
Схема и таблица предохранителей Ока – — на этой странице: Блок предохранителей, Блок реле, Дополнительные реле. Сохраните страницу — номиналы соответствуют штатной комплектации.
Сколько блоков предохранителей на Ока –?
На Ока – обычно два блока: салонный и подкапотный, как указано в разделе «Блок предохранителей». Третий блок в багажнике — только если он есть в перечне на этой странице.
Можно ли ставить предохранитель большего номинала на Ока –?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Ока – и может привести к оплавлению жгута. Ставьте только значение из таблицы.
