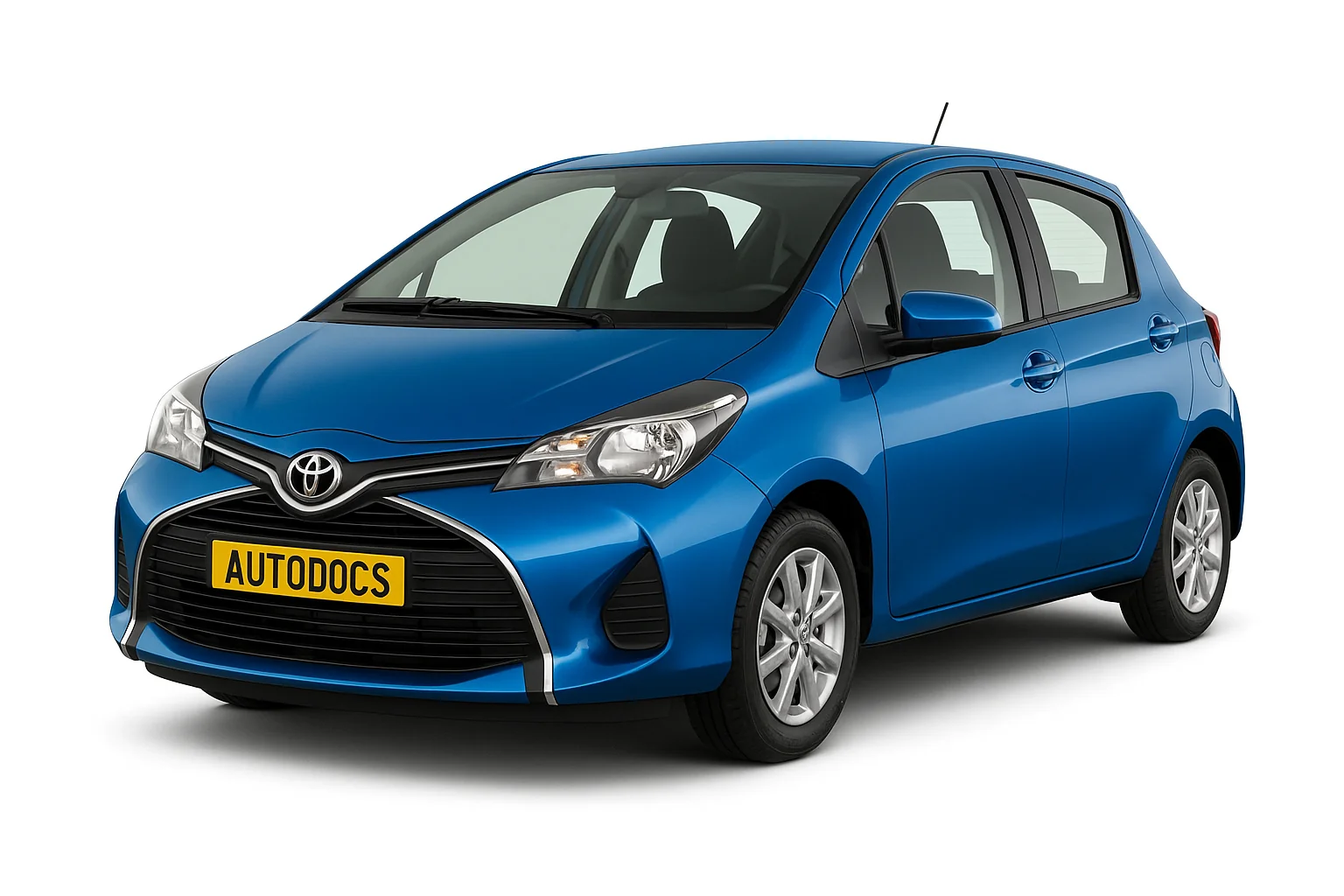

Toyota Yaris 3 поколения выпускался в 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 году и обозначалось как P130 / P150. Поставлялся по всему миру. В некоторых странах известен под названиями Toyota Echo, Toyota Vitz, Toyota Platz. В данной статье мы покажем места расположения всех электронных блоков управления, описание предохранителей и реле Тойота Ярис Витц 3 поколения со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.
Расположение блоков и назначение элементов в них может отличатся от представленного и зависит от года выпуска, уровня оснащения и региона поставки. Сверяет информацию со своими схемами на крышке блока.
Содержание
Блоки в салоне
Расположение
Общая схема расположения блоков в салоне
Левый руль
Правый руль
Описание
- Распределительный блок
- Блок предохранителей
- Блок управления двигателем и коробкой передач (без системы старт-стоп)
- Блок управления системой старт-стоп
- Блок управления электрооборудованием кузова
- Реле отопителя (HTR)
- Блок реле
- Блок управления системами помощи водителю
- Блок управления двигателем и коробкой передач (с системой старт-стоп)
- Блок управления коробкой передач (LHD)
- Блок сетевого шлюза
- Реле стеклоочистителя
- Усилитель транспондера ключа
- Усилитель кондиционера
- Распределительный блок
- Блок управления подушками безопасности
- Блок управления блокировкой селектора коробки передач
- Блок управления усилителем рулевого управления
- Блок сертификации
- Блок ID кода (с интеллектуальной системой входа и запуска)
Блок управления транспондером ключа (без интеллектуальной системы входа и запуска)
Блок предохранителей
Он находится под панелью приборов, закрыт защитной крышкой.
Левый руль
Правый руль
Фото пример расположения
Схема с крышки блока
Схема
Назначение
| 1 | – |
| 2 | – |
| 3 | – |
| 4 | 15A S-HTR – Подогрев сидений |
| 5 | – |
| 6 | – |
| 7 | 7,5A ECU-B NO.3 – Зеркала с электроприводом |
| 8 | – |
| 9 | – |
| 10 | – |
| 11 | – |
| 12 | 25A D-D/L – Двойная блокировка |
| 13 | – |
| 14 | – |
| 15 | 15A FOG FR – до Июня 2013: Передний противотуманный свет |
| 15A FOG FR – с Июня 2013 (TMC): Передний противотуманный свет (TMC – Toyota Motor Corporation) | |
| 7,5A FOG FR – с Июня 2013 (TMMF): Передний противотуманный свет (TMMF – Toyota Motor Manufacturing France) | |
| 16 | 7,5A AM1 – Система запуска |
| 17 | 7,5A STOP – Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, VSC, лампы стоп-сигнала, дополнительный стоп-сигнал |
| 18 | 7,5A FOG RR – Задний противотуманный свет |
| 19 | – |
| 20 | 7,5 OBD – Диагностический разъем |
| 21 | 25A D/L – Центральный замок, блок управления электрооборудованием кузова |
| 22 | 5A ACC – Блок управления электро оборудованием кузова, зеркала с электроприводом, аудио система, блокировка селектора коробки передач |
| 23 | 15A CIG – Розетка (прикуриватель) |
| 24 | 20A DOOR – Стеклоподъемники |
| 25 | 20A DOOR R/L – Стеклоподъемники |
| 26 | 30A P/W – Стеклоподъемники |
| 27 | 15A WIPER RR – Задний стеклоочиститель |
| 28 | 20A WIPER – Стеклоочиститель |
| 29 | 15A WASHER – Омыватель стекла |
| 30 | – |
| 31 | – |
| 32 | 10A GAUGE – Лампы заднего хода, блокировка селектора коробки передач, аудио система, система зарядки, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| 33 | 7,5A A/C – Кондиционер, обогрев заднего стекла, обогрев зеркал |
| 34 | 5A ECU-IG NO.2 – VSC |
| 35 | 5A ECU-IG NO.1 – Вентилятор системы охлаждения, обогрев заднего стекла, VSC, электроусилитель рулевого управления, блок управления электрооборудованием кузова, система беспроводного управления, система контроля давления в шинах |
| 36 | 20A DOOR P – Стеклоподъемники |
| 37 | 20A DOOR R/R – Стеклоподъемники |
| 38 | 5A PANEL – Комбинация приборов, подсветка панели приборов, переключатель освещения |
| 39 | 10A TAIL NO.2 – Габаритный свет, освещение номерного знака |
За работу прикуривателя отвечает предохранитель номер 23 на 15А.
Блок реле
Схема
Расшифровка
- R1 – Освещение салона (DOME CUT)
- R2 – до Июля. 2014: Передний противотуманный свет (FR FOG) / с Мая 2015: (STP)
Дополнительные элементы
Схема
Обозначение
- Датчик системы предотвращения столкновения
- Ресивер системы контроля давления в шинах
- Аудио усилитель
- Ресивер центрального замка
Блоки под капотом
Расположение
Общая схема расположения блоков под капотом
Левый руль
Правый руль
Назначение
- Реле свечей накала
- Блок предохранителей и реле
- Блок управления тормозной системой
- Блок предохранителей №2
- Блок силовых предохранителей
- Блок управления двигателем
Блок предохранителей и реле
Фото – пример
Схема с крышки блока
Схема
Описание
| 1 | 7,5A ID/UP – Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива |
| 2 | 20A EFI MAIN – Бензин: Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива |
| 30A ECD MAIN – Дизель: Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива | |
| 3 | 7,5A EFI NO.3 – Система распределенного впрыска топлива /система последовательного распределенного впрыска топлива |
| 4 | 10A HORN – Звуковой сигнал |
| 5 | 10A EFI NO.2 – Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива |
| 6 | 10A IG2 – Система распределенного впрыска топлива /система последовательного распределенного впрыска топлива, подушки безопасности, лампы стоп-сигнала, система классификации переднего пассажира |
| 7 | 15A IGN – Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива |
| 8 | 7,5A MET – Комбинация приборов |
| 9 | – |
| 10 | 30A PTC HTR NO.3 – с Июля 2014 (TMMF): Вспомогательный отопитель (TMMF – Toyota Motor Manufacturing France) |
| 11 | 25A PWR HTR – до Июля 2014 (TMMF): Вспомогательный отопитель (TMMF – Toyota Motor Manufacturing France) |
| 30A PTC HTR NO.2 – с Июля 2014 (TMMF): Вспомогательный отопитель (TMMF – Toyota Motor Manufacturing France) | |
| 12 | 50A EPS – Электроусилитель рулевого управления |
| 13 | 30A ABS NO.2 – ABS, VSC |
| 14 | 30A DEF – Обогрев заднего стекла, обогрев зеркал |
| 15 | 40A HTR – Кондиционер |
| 16 | 50A PTC HTR NO.1 – TMMF: Вспомогательный отопитель (TMMF – Toyota Motor Manufacturing France) |
| 30A H-LP CLN – Очиститель фар | |
| 17 | 30A RDI FAN – Вентилятор системы охлаждения |
| 18 | 50A ABS NO.1 – ABS, VSC |
| 19 | 10A MIR-HTR – Обогрев зеркал, обогрев заднего стекла, круиз-контроль, индикатор коробки передач, блок управления двигателем |
| 20 | 5A ECU-B NO.1 – Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, блок управления электрооборудованием кузова |
| 21 | 15A DOME – Освещение салона, персональное освещение, аудио система, VSC |
| 22 | 40A BBC – Система зарядки (1NR-FE), система старт-стоп |
| 23 | 30A ST – Система запуска |
| 24 | 15A AMP – TMMF: Аудио система, навигация, система помощи при парковке (TMMF – Toyota Motor Manufacturing France) |
| 25 | 25A D/L NO.2 – до Июля. 2014: Двойная блокировка |
| 25A PWR HTR – до Июля. 2014 (TMMF): Вспомогательный отопитель (TMMF – Toyota Motor Manufacturing France) | |
| 26 | 30A D.C.C – Предохранители: “DOME”, “ECU-B NO.1”, “ECU-B NO.2” |
| 27 | 20A STR LOCK – до Июля 2014 (TMMF): Дверь багажного отсека, иммобилайзер, система интеллектуального доступа с кнопкой запуска, система запуска, блокировка руля, система беспроводного управления (TMMF – Toyota Motor Manufacturing France) |
| 28 | 10A ETCS – Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива |
| 29 | 10A HAZ – Указатели поворота, аварийная сигнализация |
| 30 | 7,5A AM2 – Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система запуска |
| 31 | 5A ECU-B NO.2 – Комбинация приборов, система беспроводного управления, система контроля давления в шинах, система классификации переднего пассажира |
| 32 | 7,5A ALT-S – Система зарядки |
| 33 | 50A R/I – Предохранители: “EFI MAIN”, “EFI NO.2”, “EFI NO.3”, “IG2”, “IGN”, “MET”, “HORN” |
| 34 | 80A PTC – Вспомогательный отопитель, обогрев зеркал |
| Реле | |
| R1 | Вентилятор системы охлаждения (FAN NO.2) |
| R2 | Вентилятор системы охлаждения (FAN NO.1) |
| R3 | Обогрев заднего стекла (DEF) |
| R4 | Стартер (ST) |
Блок предохранителей №2
Схема
Обозначение
| 1 | 20A ST NO.2 – Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива |
| 2 | 7,5A DRL – Дневные ходовые огни |
| 15A EU-DRL – Дневные ходовые огни | |
| 3 | 10A ECD NO.4 – Вентилятор системы охлаждения, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива |
| 10A S-HORN – Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива | |
| 4 | 7,5A H-LP MAIN – до Июля 2014: Кондиционер, система автоматического освещения, фары, корректор света фар |
| 20A H-LP MAIN – с Июля 2014: Кондиционер, система автоматического освещения, фары, корректор света фар | |
| 5 | 50A MMT – Блок управления коробкой передач |
| 6 | 10A H-LP RH HI – Дальний правый свет |
| 7 | 10A H-LP LH HI – Дальний левый свет, комбинация приборов |
| 8 | 10A H-LP RH LO – Ближний правый свет |
| 9 | 10A H-LP LH LO – Ближний левый свет, передний противотуманный свет |
| 10 | – |
| 11 | – |
| 12 | – |
| 13 | – |
| 14 | – |
| Реле | |
| R1 | до Июля 2014: Диммер (DIM) (переключатель света фар) |
| с Июля 2014: Вспомогательный отопитель (PTC HTR NO.1) | |
| R2 | Дневные ходовые огни / противоугонная система (DRL/S-HORN) |
| R3 | Фары (H-LP) |
| Фары / Дневные ходовые огни (H-LP/US-DRL) | |
Отдел №1
Схема
До Июля 2014
- R1 – Интегрированное реле
C Июля 2014
| R1 | Блок управления двигателем (ECD NO.2) |
| R2 | Вспомогательный отопитель (PTC HTR NO.2) |
| R3 | Вспомогательный отопитель (PTC HTR NO.3) |
| R4 | Стартер (ST NO.2) |
Отдел №2
Схема
До Июля 2014
R2 – (O/P MTR (with Stop & Start System)) либо R1 – Блок управления коробкой передач (MMT)
C Июля 2014
R1 – Диммер (DIM (Projector Headlight))
Блок силовых предохранителей
Расположен на плюсовой клемме аккумуляторной батареи.
Схема
Расшифровка
- 80A GLOW DC/DC – Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
- 80A MAIN – Предохранители: “BBC”, “ST”, “AMP”, “D/L NO.2”, “D.C.C”, “STR LOCK”, “MIR-HTR”, “ETCS”, “HAZ”, “AM2”, “ALT-S”, “R/I”, “DRL” “EU-DRL”, “S-HORN”, “H-LP MAIN”, “H-LP RH HI”, “H-LP LH HI”, “H-LP RH LO”, “H-LP LH LO”
- ALT 120A – Система зарядки, Предохранители: “ID/UP”, “EPS”, “ABS NO.2”, “DEF”, “PTC”, “HTR”, “H-LP CLN”, “RDI FAN”, “ABS NO.1”, “TAIL NO.2”, “PANEL”, “DOOR R/R”, “DOOR P”, “ECU-IG NO.1”, “ECU-IG NO.2”, “A/C”, “GAUGE”, “WASHER”, “WIPER”, “WIPER RR”, “P/W”, “DOOR R/L”, “DOOR”, “CIG”, “ACC”, “D/L”, “OBD”, “STOP”, “AM1”, “FOG FR”
