Toyota Yaris 2 поколения выпускалась в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 году и обозначалось как P90. За это время модель прошла рестайлинг. Данный автомобиль поставлялся по всему миру. В некоторых странах так же известен под названием Toyota Vitz / Toyota Belta. Отличительная особенность моделей – сторона расположения рулевого управления. В данной публикации вы можете найти описание мест расположения электронных блоков управления, назначение предохранителей и реле Тойота Ярис / Витц / Белта 2 со схемами блоков и фото примерами их исполнения. Отметим предохранитель прикуривателя.

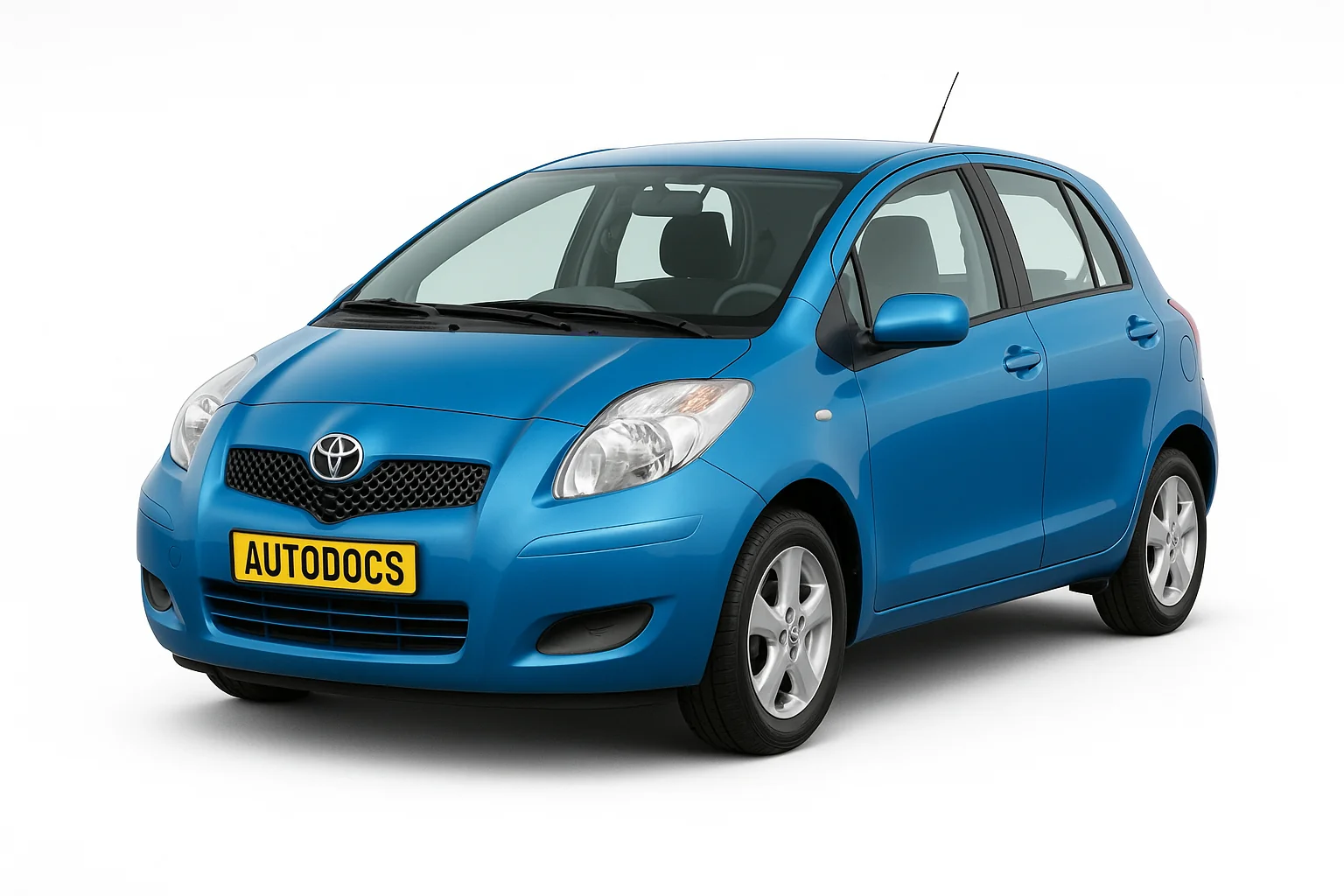

Toyota Yaris 2G

Расположение блоков и назначение элементов в них может отличатся от представленного. Сверяйте обозначение элементов со своими схемами на крышке блока.

Блоки в салоне

Расположение

Общая схема расположения блоков управления в салоне

Левый руль

схема блоков в салоне левый руль ярис 2

Правый руль

Схема блоков в салоне правый руль

Описание

  1. Реле заднего противотуманного света
  2. Блок предохранителей
  3. Реле передних противотуманных фар
  4. Главный ЭБУ кузова
  5. с системой входа и запуска: вспомогательное реле (ACC)
    без системы входа и запуска: вспомогательное реле (ACC Cut)
  6. Дополнительный блок предохранителей
  7. ЭБУ блокировки рулевого управления
  8. ЭБУ гидроусилителя рулевого управления
  9. ЭБУ многорежимной механической коробки передач
  10. Реле стартера (ST CUT)
  11. LHD: Реле ходовых огней
  12. ЭБУ управления питанием
  13. ЭБУ остановки и запуска двигателя
  14. Соединительный блок
  15. Усилитель транспондерного ключа
  16. Центр сборки датчика подушки безопасности
  17. ЭБУ блокировки переключения передач
  18. Усилитель кондиционера
  19. Соединительный блок
  20. RHD: ЭБУ системы предупреждения о краже
  21. RHD: указатель поворота
  22. RHD: ЭБУ системы предупреждения об угоне (TMC, произведено с августа 2008 г.)
  23. RHD: ЭБУ двойного дверного замка

Блок предохранителей

Он находится под панелью приборов, для доступа надо убрать защитную крышку.

Левый руль

левый руль

Правый руль

правый руль

Схема с крышки блока

Пример схемы с крышки блока

Фото пример исполнения

Фото пример блока

Схема

Схема блока в салоне

Назначение

1 10A TAIL – Боковые габаритные огни, габаритные огни, задние фонари, освещение номерного знака, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
7,5A PANEL2 – Система иммобилайзера двигателя, система входа и запуска, передняя противотуманная фара, освещение, световое напоминание, многорежимная механическая коробка передач, задний противотуманный фонарь, запуск, блокировка рулевого управления, задний фонарь, беспроводное управление замком дверей
2 7,5A PANEL1 – Освещение, управление освещением приборной панели, счетчик и датчик
3 7,5A A/C – Обогрев заднего стекла, система кондиционирования
4 20A D DOOR – Стеклоподъемник
5 20A RL DOOR – Электрический стеклоподъемник заднего пассажира (левая сторона)
6 20A RR DOOR – Электрический стеклоподъемник заднего пассажира (правая сторона)
7
8 15A CIG – Прикуриватель, Розетка
9 7,5A ACC – Система блокировки дверей, наружные зеркала заднего вида, аудиосистема
10
11 10A ID/UP /MIR HTR – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива / Обогрев зеркал
12
13
14 7,5A RR FOG – Задние противотуманные фары
15 7,5A IGN – Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система иммобилайзера двигателя, система подушек безопасности SRS, система классификации пассажира на переднем сиденье
16 7,5А MET – Приборы и датчики
17 15A P S-HTR – Обогрев сиденья
18 15A D S-HTR – Обогрев сиденья
19 20/25A WIP – Стеклоочиститель
20 15A RR WIP – Задний стеклоочиститель
21 15A WSH – Омыватель лобового стекла
22 10A ECU-IG – Система дневных ходовых огней, анти блокировочная тормозная система, система электроусилителя руля, электрические стеклоподъемники, система блокировки дверей, система защиты от кражи, электрический вентилятор охлаждения
23 10A GAUGE – Система зарядки, указатели поворота, аварийные мигалки, подъемные огни, управление освещением приборной панели, система блокировки переключения передач, обогреватель заднего стекла, система кондиционирования воздуха, система автоматической коробки передач
24 7,5A OBD2 – Бортовая система диагностики
25 10A STOP – Стоп-сигналы, установленный наверху стоп-сигнал, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система блокировки переключения передач, антиблокировочная тормозная система
26
27 25A D/L – Система дверного замка
28 15A FR FOG – Передние противотуманные фары
29
30 10A TAIL – Боковые габаритные огни, габаритные огни, задние фонари, освещение номерного знака, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
31 25A AM1 – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива

За прикуриватель отвечает предохранитель номер 8 на 15А, обозначенный на крышке как CIG.

Отдельные элементы крепятся в верхней части блока.

Отдельные элементы

Схема

Пример схемы

Расшифровка

F1 30А Блок ЭБУ оборудования кузова / Электрика окон
F2 30/40А Питание реле-прерыватель указателей поворота / Обогрев заднего стекла, предохранитель: “MIR HTR”
F3 30А Подогрев сидений
R1 Реле – прерыватель указателей поворота
R2 Реле отопителя
R3 Реле «IG1» – система зажигания

Рядом могут крепится некоторые реле:

Схема реле

  1. Реле АСС
  2. Реле системы зажигания
  3. Реле обогревателя
  4. Реле задних противотуманных фар
  5. Реле передних противотуманных фар
  6. Предохранители

Дополнительный блок предохранителей

Схема

Схема дополнительного блока

Обозначение

1 7,5A ACC2 – Система блокировки переключения передач
7,5A AM2 NO.2 – Зарядка, управление дверным замком, двойное запирание, управление двигателем, система иммобилайзера двигателя, система входа и запуска, зажигание, внутреннее освещение, световое напоминание, электрический стеклоподъемник, предупреждение о не пристегнутом ремне безопасности, запуск, блокировка рулевого управления, беспроводное управление замком дверей
7,5A WIP-S – Система зарядки
2 7,5A ACC2 – Система блокировки переключения передач
7,5A AM2 NO.2 – Зарядка, управление дверным замком, двойное запирание, управление двигателем, система иммобилайзера двигателя, система входа и запуска, зажигание, внутреннее освещение, световое напоминание, электрический стеклоподъемник, предупреждение о не пристегнутом ремне безопасности, запуск, блокировка рулевого управления, беспроводное управление замком дверей
7,5A WIP-S – Система зарядки

Дополнительные элементы

Схема

Дополнительные элементы

Назначение

  1. Приемник управления дверью
  2. Реле стоп-сигнала

Блоки под капотом

Расположение

Общая схема расположения электрических блоков управления под капотом

Левый руль

Расположение блоков под капотом левый руль

Правый руль

Схема блоков под капотом правый руль

Обозначение

  1. Блок предохранителей и реле
  2. без дневных ходовых огней: блок реле
  3. с дневными ходовыми огнями: блок реле № 2
  4. ЭБУ двигателя
  5. Блок плавкой вставки
  6. Реле свечи накаливания
  7. ЭБУ системы противоскольжения с приводом

Блок предохранителей и реле

Расположен в левой части моторного отсека.

Фото – пример

Фото пример блока под капотом

Пример схемы с крышки блока

Пример схемы с крышки блока

Схема

Схема блока под капотом

Описание

1
2 15A AM2 – Система запуска, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
3 20A EFI – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
10A HORN – 1NZ-FE, 2NZ-FE, 2SZ-FE, 2ZR-FE, 1KR-FE: Звуковой сигнал
30A ECD – 1ND-TV: Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
4 10A HORN – 1KR-FE, 1ND-TV: Звуковой сигнал
20A EFI – 1NZ-FE, 2NZ-FE, 2SZ-FE, 2ZR-FE, 1KR-FE: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
30A ECD – Дизель: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива (TMMF, производство с ноября 2008 г.)
5 Запасной предохранитель
6 Запасной предохранитель
7 Запасной предохранитель
8
9
10
11 20A FR DEF – Обогрев стекла передний
12 30A ABS2/VSC2 – Анти блокировочная тормозная система, система контроля устойчивости автомобиля
13 30A H-LP MAIN – с ДХО: «H – LP LH / H – LP LO LH», «H – LP LH / H – LP LO LH», «H – LP HI LH», «H – LP HI RH»
14 30A ST – Система запуска
15 20A S-LOCK – Система блокировки рулевого управления
16 15A DOME – Внутреннее освещение, личное освещение, система защиты от кражи, аудиосистема, беспроводная система дистанционного управления
17 7,5A ECU-B – Система иммобилайзера двигателя, система дневных ходовых огней, система классификации пассажиров на переднем сиденье, электрические стеклоподъемники, система блокировки дверей, система защиты от кражи, счетчик и датчик
18 7,5A ALT-S – Система зарядки
19 10A ETCS – Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, электронная система управления дроссельной заслонкой
20 10A HAZ – Указатели поворота, аварийные мигалки
21 50A AMT – Многорежимная механическая коробка передач
40A BBC – Система остановки и запуска
22 10A H-LP RH – Правая фара
23 10A H-LP LH – Левая фара
24 10A EFI2 – Бензин: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
10A ECD2 – Дизель: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
25 7,5A ECD3 – Дизель: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
26 40A HTR SUB2 – 435 Вт Тип: Нагреватель PTC
50A HTR SUB1 – Тип 600 Вт: нагреватель PTC
27 50A EPS – Электро усилитель руля
28 50A ABS1/VSC1 – Анти блокировочная тормозная система, система контроля устойчивости автомобиля
29 40A HTR – Система кондиционирования воздуха
30 30A RDI – Электрический вентилятор охлаждения
31 30A HTR SUB1 – 435 Вт Тип: Нагреватель PTC
30A HTR SUB2 – Тип 600 Вт: нагреватель PTC
32 30A H-LP CLN //PWR HTR – Электро отопитель, очиститель фар
30A HTR SUB3 – Тип 600 Вт: нагреватель PTC
Реле
R1 Starter (ST) – Стартер
R2 Electric cooling fan (FAN NO.2) – Вентилятор охлаждения
R3 PTC heater (HTR SUB1) – Отопитель

Блок реле

Схема

Схема блока реле

Расшифровка

1
2
3 10A H-LP HI RH – Передняя правая фара
4 10А H-LP HI LH – Передняя левая фара
Реле
R1 Диммер (DIM)
R2 Система контроля устойчивости автомобиля / Антиблокировочная тормозная система / Многорежимная механическая коробка передач (VSC1 / ABS1 / AMT)
R3
R4 Фара (H-LP)
R5 Нагреватель PTC (HTR SUB3)
R6 Нагреватель PTC (HTR SUB2)
R7 Нагреватель PTC (HTR SUB1)
R8 Система контроля устойчивости автомобиля / Антиблокировочная тормозная система (VSC2 / ABS2)

Дополнительный блок реле

Вариант 1

Блок реле вариант 1

  • R1 Система контроля устойчивости автомобиля (VSC1)
  • R2 Система стабилизации автомобиля (FR DEF / VSC2)

Вариант 2

Блок реле Вариант б

  • Нагреватель R1 PTC (HTR SUB3)
  • Нагреватель R2 PTC (HTR SUB2)
  • R3 Фара / Многорежимная механическая коробка передач / PTC-обогреватель (H-LP / AMT / HTR SUB1)

Блок силовых предохранителей

Он находится на плюсовой клемме аккумуляторной батареи.

Схема

Схема блока силовых предохранителей

Назначение

  1. 80А GLOW DC/DC – Дизель: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
  2. 60/80А MAIN – Предохранители “EFI”, “HORN”, “AM2”, “ALT-S”, “DOME”, “ST”, “ECU-B”, “ETCS”, “HAZ”, “H-LP LH/H-LP LO LH”, “H-LP RH/H-LP LO RH”, “AMT”
  3. 120A ALT – Система зарядки, Предохранители HTR SUB2″, “EPS”, “ABS1/VSC1”, “HTR”, “ABS2/VSC2”, “HTR SUB1”, “RDI”, “DEF”, “FR FOG”, “OBD2”, “D/L”, “POWER”, “RR DOOR”, “RL DOOR”, “STOP” and “AM1” fuses
