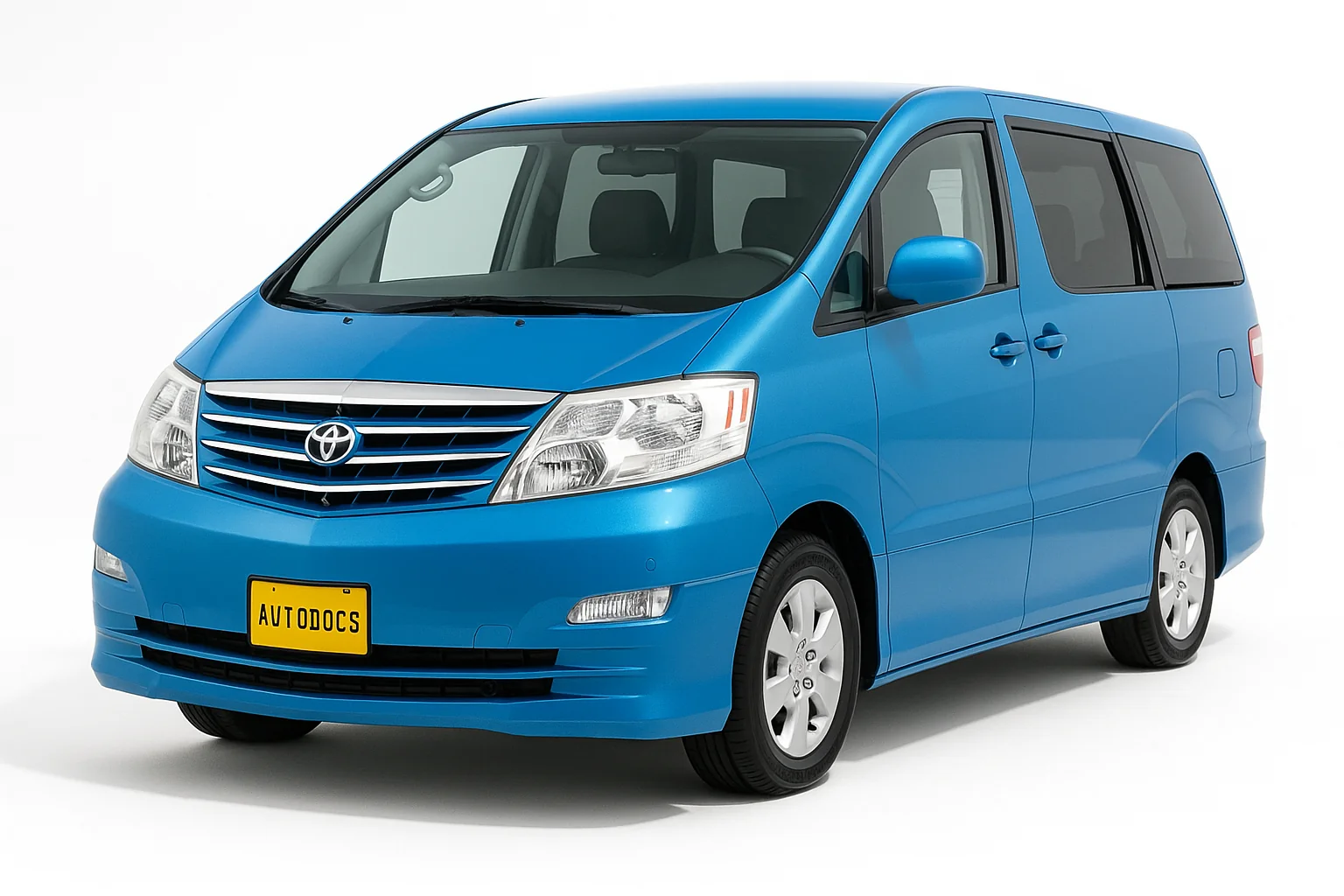

Минивэн Toyota Alphard выпускается с 2002 года по настоящее время в трех поколениях. В данной публикации мы покажем описание предохранителей и реле Тойота Альфард 2003, 2004, 2005, 2006, 2007, 2008, 2009 годов выпуска с их схемами, фотографиями и местами расположения. Выделим предохранитель прикуривателя.
Назначение предохранителей и реле в блоках может отличатся от представленного. Сверяйте обозначение элементов со своими схемами на крышке блока.
Блоки в салоне
Блок со стороны водителя
Он находится в нижней части панели приборов за перчаточным ящиком.
Фото пример
Схема
Описание
R1 – Реле указателей поворотов
| АС 100V15А
|
WIP 25А
- Аудиосистема
- Задний ЖК-дисплей
- Система Multivision
- Очиститель и омыватель лобового стекла
- Очиститель и омыватель заднего стекла
- Кондиционер с автоматическим управлением (двухзонный)
- Система поддержания скорости
|
STOP 15А
- Система управления двигателем, система электронного управления АКПП и система иммобилайзера
- Антиблокировочная система тормозов
- Система TEMS
- Блокировка переключения
- Электропривод сдвижной двери
- Стоп-сигналы
- Система поддержания скорости
|
RR HTR 30А
- Кондиционер с автоматическим управлением (двухзонный)
|
GAUGE 10А
- Система зарядки
- Система управления двигателем, система электронного управления АКПП и система иммобилайзера
- Антиблокировочная система тормозов
- Система TEMS
- Индикация переключения
- Электропривод сдвижной двери
- Центральный замок
- Электропривод стеклоподъемников
- Система Multiplex
- Электропривод люка
- Аудиосистема
- Задний ЖК-дисплей
- Система Multivision
- Система предупреждения о непристегнутом ремне безопасности
- Фонари заднего хода
- Указатели поворота и аварийная сигнализация
- Лампы освещения салона
- Внешние потребители
- Обогреватель заднего стекла и обогреватель зеркал
- Система поддержания скорости
- Система парковки
|
MIR HTR 10А
- Система управления двигателем, система электронного управления АКПП и система иммобилайзера
- Обогреватель заднего стекла и обогреватель зеркал
|
OBD 2 7,5A
- Система управления двигателем, система электронного управления АКПП и система иммобилайзера
- Антиблокировочная система тормозов
- Система TEMS
- Подушки безопасности и преднатяжители ремней безопасности
- Система поддержания скорости
|
Схема реле с обратной стороны
Назначение
- 3 – Реле АСС
- 4 – Реле авто занавески (AUTO CURTAIN)
- 5 – Реле отопителя
- 6 – Реле зажигания
Блок со стороны пассажира
Данный блок так же находится в нижней части панели приборов.
Фото пример исполнения
Схема с крышки блока
Обозначение
А/С 10А
- Электропривод вентиляторов (модели с двигателем 2AZ-FE)
- Электропривод вентиляторов (модели с двигателем 1MZ-FE)
- Аудиосистема (система Multivision) (модели с 6 динамиками)
- Аудиосистема (система Multivision) (модели с 6 динамиками) и задний ЖК-дисплей
- Аудиосистема (система Multivision) (модели с 10 динамиками) и задний ЖК-дисплей
- Кондиционер с автоматическим управлением (двухзонный)
- Обогреватель заднего стекла и обогреватель зеркал
- Система парковки
|
TAIL 10А
- Система управления двигателем, система электронного управления АКПП и система иммобилайзера
- Противотуманные фары
- Габариты
- Лампы освещения салона
- Система поддержания скорости
- Система парковки
|
VSC 7,5А
- Система TEMS
- Антиблокировочная система тормозов (модели с VSC)
- Аудиосистема
- Задний ЖК-дисплей
- Система Multivision
- Система поддержания скорости
|
RR WIP 10А
- Очиститель и омыватель заднего стекла
|
|
S/ROOF 30A
|
|
SEAT HTR 10А
|
|
P/POINT 15А
- Разъем для подключения дополнительного оборудования (розетка)
|
|
P/SEAT 30А
|
|
P/W LH 30А
- Электропривод стеклоподъемников
|
|
IGN 10А
- Система управления двигателем, система электронного управления АКПП и система иммобилайзера
- Подушки безопасности и преднатяжители ремней безопасности
|
|
INJ 15А
- Система управления двигателем, система электронного управления АКПП и система иммобилайзера
|
|
MET IGN 7,5А
- Система зарядки
- Система управления двигателем, система электронного управления АКПП и система иммобилайзера
- Антиблокировочная система тормозов
- Индикация переключения
- Подушки безопасности и преднатяжители ремней безопасности
- Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении
- Комбинация приборов
- Аудиосистема
- Задний ЖК-дисплей
- Система Multivision
- Система предупреждения о непристегнутом ремне безопасности
- Фары (модели с ксеноновыми фарами)
- Фонари заднего хода
- Система поддержания скорости
|
|
FOG 15А
|
|
ECU-IG 10А
- Система TEMS
- Антиблокировочная система тормозов
- Блокировка переключения
- Электропривод сдвижной двери
- Электропривод задней двери
- Центральный замок
- Система Multiplex
- Электропривод люка
- Аудиосистема
- Задний ЖК-дисплей
- Система Multivision
- Система предупреждения о непристегнутом ремне безопасности
- Фары
- Противотуманные фары
- Габариты
- Лампы освещения салона
- Система парковки
|
|
DEF 30А
- Система управления двигателем, система электронного управления АКПП и система иммобилайзера • — Обогреватель заднего стекла и обогреватель зеркал
|
|
DOME 7,5А
|
- Центральный замок
- Электропривод стеклоподъемников
- Система Multiplex
- Лампы освещения салона
- Разъем для подключения дополнительного оборудования
- Электропривод сиденья для людей с ограниченными возможностями
|
|
DOOR 30А
- Центральный замок
- Система Multiplex
|
|
ECU-ACC 10А
- Блокировка переключения
- Электропривод зеркал
- Система Multiplex
- Аудиосистема
- Задний ЖК-дисплей
- Система Multivision
- Лампы освещения салона
|
|
BACK DOOR 30А
- Электропривод задней двери
- Система облегчения закрывания задней двери
|
|
CIG 15А
|
|
АМ1 7,5А
|
|
RR DOOR 30А
- Электропривод сдвижной двери
- Система облегчения закрывания сдвижной двери
- Электропривод сиденья для людей с ограниченными возможностями
|
|
RR FOG 10А
|
|
PANEL10А
- Комбинация приборов
- Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении
- Аудиосистема
- Задний ЖК-дисплей
- Система Multivision
- Противотуманные фары
- Подсветка
|
Предохранитель прикуривателя обозначен как CIG на 15А.
Сбоку данного блока могут крепится дополнительные предохранители и реле.
Схема
Расшифровка
- R1 – Реле противотуманных фар
- R2 – Реле габаритов
- R3 – Реле АСС
- R4 –
- R5 – Реле зажигания
Блоки под капотом
Расположение
Общая схема расположения блоков под капотом
Описание
- монтажный блок в моторном отсеке и блок реле ABS (модели с двигателем 1MZ-FE)
- монтажный блок в моторном отсеке и блок реле ABS (модели с двигателем 2AZ-FE)
- монтажный блок 2
- блок реле и предохранителей дополнительного отопителя (модели с двигателем 2AZ-FE)
- блок плавких вставок (модели с двигателем 2AZ-FE)
Монтажный блок
Фото пример
Схема
Назначение предохранителей
BLC 10А
- Кондиционер с автоматическим управлением (двухзонный)
|
CDS FAN 30А
- Электропривод вентиляторов (модели с двигателем 2AZ-FE)
|
RAD №1 15А
- Аудиосистема
- Задний ЖК-дисплей
- Система Multivision
|
RAD №3 30А
- Аудиосистема (система Multivision) (модели с 10 динамиками) и задний ЖК-дисплей
|
VSC 40А
- Антиблокировочная система тормозов (модели с VSC)
|
P/W RH 30А
- Электропривод стеклоподъемников
|
| CURTAIN 5А
|
| CURTAIN LH & ВК 25А
|
| CURTAIN RH 15А
|
ECU-B 10А
- Система управления двигателем, система электронного управления АКПП и система иммобилайзера
- Антиблокировочная система тормозов
- Система TEMS
- Индикация переключения
- Электропривод сдвижной двери
- Электропривод задней двери
- Система облегчения закрывания задней двери
- Центральный замок
- Электропривод стеклоподъемников
- Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении
- Система Multiplex
- Электропривод люка
- Комбинация приборов
- Аудиосистема
- Задний ЖК-дисплей
- Система Multivision
- Фонари заднего хода
- Лампы освещения салона
- Кондиционер с автоматическим управлением (двухзонный)
- Система поддержания скорости
|
EFI 15А
- Система управления двигателем , система электронного управления АКПП и система иммобилайзера
|
FR HTR 40А
- Кондиционер с автоматическим управлением (двухзонный)
|
HAZ-HORN 20А
- Звуковой сигнал
- Указатели поворота и аварийная сигнализация
|
| H-LP(LH) 15А
|
| H-LP(LL) 15А
|
H-LP(RH) 15А
- Фары (модели с ксеноновыми фарами) (правая, дальний)
|
H-LP(RL) 15А
- Фары (модели с ксеноновыми фарами) (правая, ближний)
|
PTC1 50A
- Кондиционер с автоматическим управлением (двухзонный)
|
PTC2 50А
- Кондиционер с автоматическим управлением (двухзонный)
|
PTC3 50А
- Кондиционер с автоматическим управлением (двухзонный)
|
Обозначение реле
- R1 – Реле фар
- R2 – Реле заднего отопителя
- R3 – Реле муфты кондиционера
- R4 – Реле звукового сигнала
- R5 – Главное реле системы впрыска
Блок дополнительного отопителя
R1, R2, R3 – Реле дополнительного отопителя
Блок плавких вставок
Схема
Расшифровка
|
ABS 25А
- Антиблокировочная система тормозов (модели без VSC)
|
|
ABS 40А
- Антиблокировочная система тормозов
|
|
ALT 140А
- Система зарядки
- Система запуска
- Габариты
- Подсветка
|
|
ALT-S 5А
|
| AMI 100A
|
| AM2 80A
|
| AM 2-2 30А
|
FAN 50А
- Электропривод вентиляторов
|
