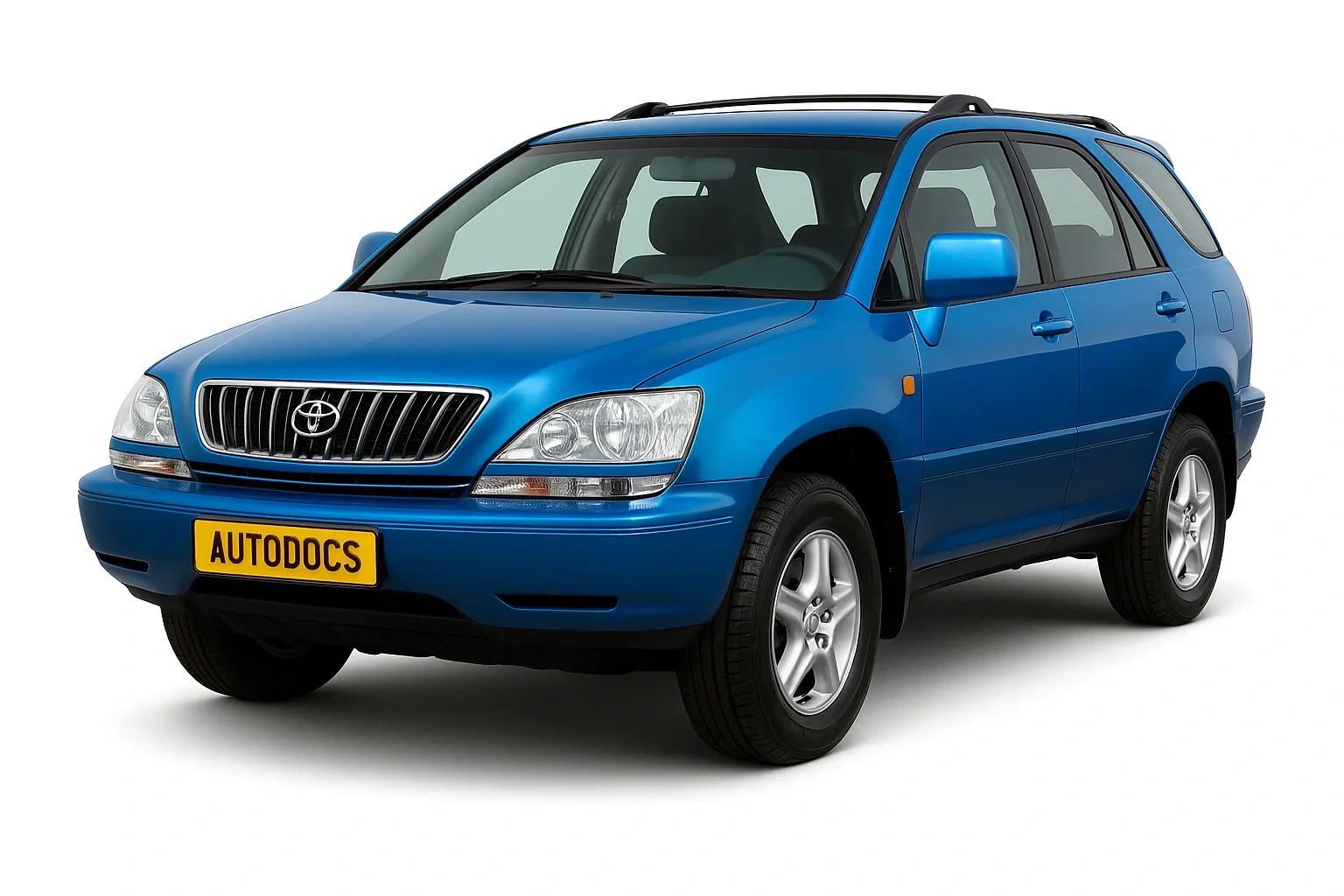

Праворульный кроссовер Toyota Harrier 1 поколения выпускался с 1997 по 2003 год. За этот период модель прошла рестайлинг и получила обновлённый дизайн. В некоторых странах, включая США и Европу, этот автомобиль продавался под названием Lexus RX 300. Основное отличие между моделями заключается в расположении рулевого управления — Lexus RX 300 выпускался с левым рулём, а Toyota Harrier — с правым. Несмотря на это, электрические схемы и компоновка блоков предохранителей у них практически идентичны. В этой статье мы подробно разберём расположение электронных блоков управления, предохранителей и реле в Lexus RX 300 (Toyota Harrier UA10), а также приведём схемы монтажных блоков с указанием их местоположения. Отдельно рассмотрим предохранитель прикуривателя, который часто выходит из строя.
Содержание
Блоки в салоне
Общая схема расположения блоков в салоне
Блок предохранителей
Он находится в нижней части панели приборов за защитной крышкой со стороны водителя.
| № | A | Описание |
|---|---|---|
| 1 | 7,5 | IGN – Электронный блок управления двигателем |
| 2 | 7,5 | RADIO №2 – Аудиосистема |
| 3 | 15 | CIG – Прикуриватель, электропривод боковых зеркал |
| 4 | 20 | РRR DOOR – Электропривод стекло подъемника задней левой двери |
| 5 | 15 | PWR OUTLET – Розетка для подключения дополнительного оборудования |
| 6 | 15 | FR FOG – Передние противотуманные фары |
| 7 | 15 | SRS – Система подушек безопасности (SRS) |
| 8 | 15 | ECU-IG – Системы ABS, TRC |
| 9 | 25 | WIPER – Рычаг и щетка стеклоочистителя лобового стекла |
| 10 | 20 | D RR DOOR – Электропривод стекло подъемника задней правой двери |
| 11 | 20 | D FR DOOR – Электропривод стекло подъемника двери водителя, центральный замок |
| 12 | 20 | S/ROOF – Люк |
| 13 | 15 | HEATER – Кондиционер и отопитель, обогреватель стекла задней двери |
| 14 | 7,5 | GAUGE – Комбинация приборов |
| 15 | 15 | RR WIP – Рычаг и щетка стеклоочистителя стекла задней двери |
| 16 | 20 | STOP – Стоп-сигналы |
| 17 | 7,5 | OBD – Электронный блок управления двигателем |
| 18 | 7,5 | STARTER – Стартер |
| (18)* | 15 | SEAT HTR – Подогрев сидений |
| 19 | 10 | WASHER – Омыватель стекол |
| (19)* | 7,5 | STARTER – Стартер |
| 20 | 7,5 | RR FOG – Задние противотуманные фонари |
| (20)* | 10 | WASHER – Омыватель стекол |
| 21 | 20 | FR DEF – Антиобледенитель щеток стеклоочистителя лобового стекла |
| (21)* | 7,5 | RR FOG – Задние противотуманные фонари |
| 22 | 7,5 | SRS-B – Система подушек безопасности (SRS) |
| (22)* | 20 | FR DEF – Антиобледенитель щеток стеклоочистителя лобового стекла |
| 23 | 10 | TAIL – Передние и задние габариты, подсветка номерного знака |
| 24 | 7,5 | PANEL – Подсветка выключателей и переключателей |
* — Модели с 11/2000 года выпуска.
За прикуриватель отвечают предохранители 3 и 5 на 15А.
Отдельно внизу крепятся предохранители: 40А AM1 – Зажигание, 30А POWER – Привод сидений.
С обратной стороны блока находятся элементы реле.
| № | Назначение |
|---|---|
| A | Реле габаритных огней |
| B | Реле противотуманных фар |
| C | Реле подачи питания («ACC») |
| D | Реле антиобледенителя щеток |
| E | Реле задних противотуманных фонарей |
Блоки под капотом
Блок предохранителей и реле
Расположен в левой части моторного отсека, рядом с аккумулятором.
Сверяйте назначение элементов со своими схемами на крышке блока.
| № | A | Обозначение предохранителей |
|---|---|---|
| 1 | 60 | ABS – АБС |
| 2 | 140 | ALT – Система заряда |
| 3 | 40 | RDI FAN – Вентилятор системы охлаждения |
| 4 | 40 | CDS FAN – Вентилятор системы охлаждения |
| 5 | 30 | RR DEF – Обогрев стекла двери задка и наружных зеркал |
| 6 | 50 | HEATER – Вентилятор отопителя |
| 7 | 15 | H – LP R UPR – Правая фара, дальний свет |
| 8 | 15 | H – LP L UPR – Левая фара, дальний свет |
| 9 | 25 | A / F HTR – Датчик качества рабочей смеси |
| 10 | – | |
| 11 | – | |
| 12 | 15 | H – LP R LWR – Правая фара, ближний свет |
| 13 | 15 | H – LP L LWR – Левая фара, ближний свет |
| 14 | 15 | HAZARD – Аварийная сигнализация, указатели поворотов |
| 15 | 20 | AM 2 – Система запуска |
| 16 | 20 | TEL – Телефон |
| 17 | 20 | FL DOOR |
| 18 | – | |
| 19 | 7,5 | ALT – S – Система зарядки |
| 20 | 10 | HORN – Противоугонная система, клаксон |
| 21 | 20 | EFI – Впрыск топлива |
| 22 | 10 | DOME – Внутреннее освещение, указатели и измерители, многофункциональный дисплей |
| 23 | 7,5 | ECU – B – Бортовой компьютер |
| 24 | 20 | RAD №1 – Аудиосистема |
| 25 | – | |
| 26 | – | |
| 27 | – | |
| 28 | 50 | MAIN – Система запуска |
| Расшифровка реле | ||
| A | Отсутствует | |
| B | Реле ABS SOL | |
| C | Реле вентилятора №3 | |
| D | Реле вентилятора №1 | |
| E | Реле э/мотора ABS | |
| F | Реле вентилятора №2 | |
| G | Реле датчика A/F | |
| H | Отсутствует | |
| I | Реле фар | |
| J | Реле стартёра | |
| K | Реле обогрева стекла двери задка и наружных зеркал | |
| L | Реле магнитной муфты К/В | |
| M | Реле клаксона и противоугонной системы | |
| N | Реле впрыска топлива | |
Блок реле 1
| № | Описание |
|---|---|
| A | Реле разрыва цепи |
| B | Главное реле двигателя |
| C | Реле обогрева наружных зеркал |
Блок реле 2
| № | A | Обозначение |
|---|---|---|
| 1 | 7,5 | Предохранитель дневного света фар (DRL) |
| А | Реле № 2 DRL | |
| B | Реле № 4 DRL | |
| C | Реле № 3 DRL |
