Toyota Ractis 2 поколения выпускалась в 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 годах. За это время модель прошла обновление. В некоторых странах известна под названием Toyota Verso-S. В данной публикации вы найдёте информацию о расположении электронных блоков управления, описание предохранителей и реле Тойота Рактис 2 (Тойота Версо-С) со схемами блоков и местами их расположения. Отметим предохранитель прикуривателя.

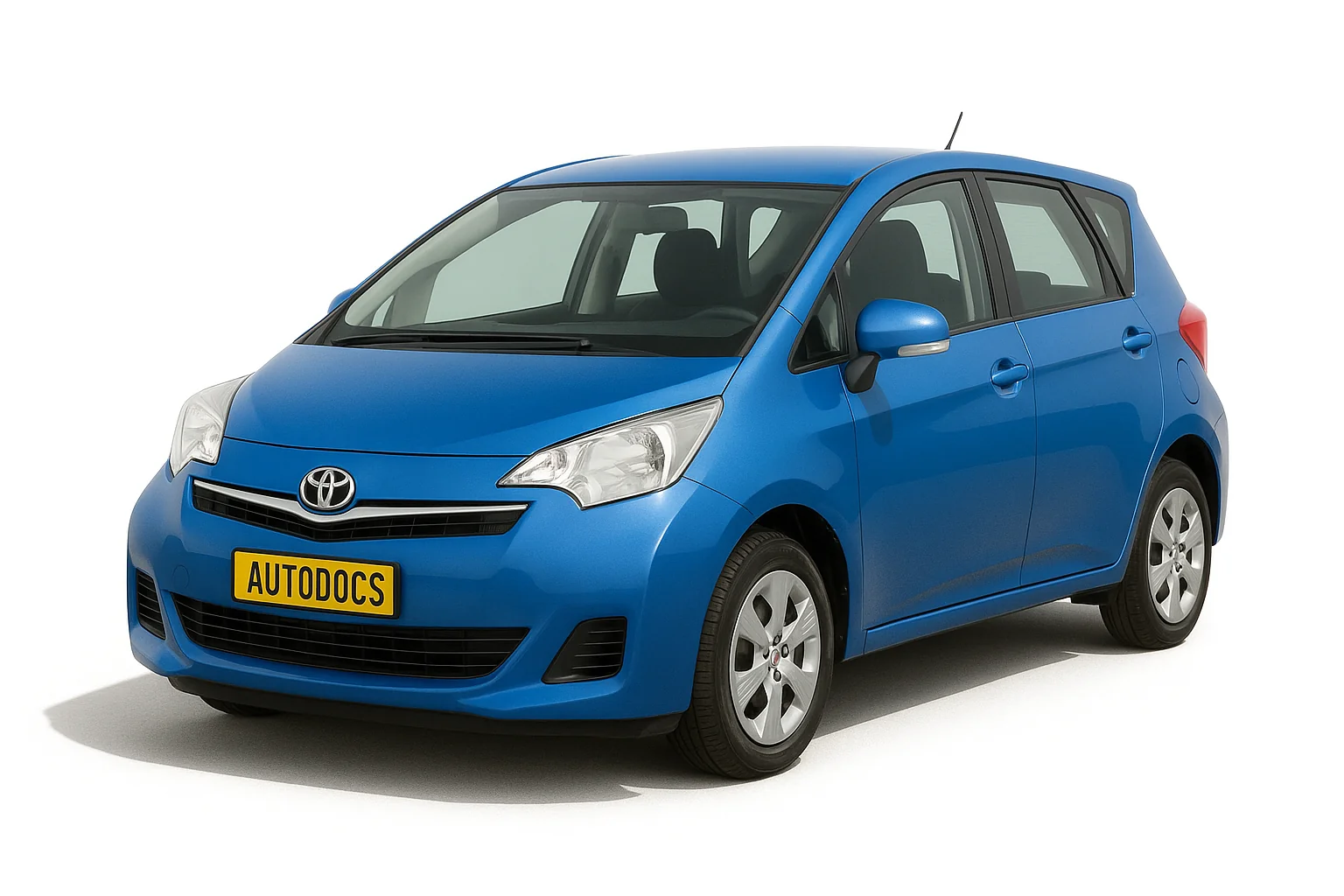

Toyota Ractis 2G

Расположение блоков и назначение элементов в них может отличатся от представленного. Сверяйте назначение элементов со своими схемами на крышке блока.

Блоки в салоне

Расположение

Общая схема расположения

Левый руль (LHD)

Расположение блоков в салоне

Правый руль (RHD)

Расположение блоков в салоне

Описание

  1. Соединительный блок
  2. LHD:
    ЭБУ остановки и запуска двигателя
    без системы остановки и запуска: ЭБУ управления питанием
  3. Блок предохранителей / главный ЭБУ кузова
  4. Реле нагревателя (HTR)
  5. Блок реле
  6. Привод блокировки рулевого управления
  7. ЭБУ гидроусилителя рулевого управления
  8. ЭБУ управления коробкой передач
  9. Модуль расширения
  10. Реле стеклоочистителя
  11. Усилитель транспондерного ключа
  12. Соединительный блок
  13. ЭБУ блокировки переключения передач
  14. Датчик центральной подушки безопасности
  15. Усилитель кондиционера
  16. RHD: ЭБУ остановки и запуска двигателя
  17. RHD: ЭБУ управления питанием
  18. RHD: ЭБУ корректора фар
  19. RHD: Реле управления двойным замком двери

Блок предохранителей

Он находится под панелью приборов, закрыт защитной крышкой.

Левый руль

доступ левый руль

Правый руль

доступ правый руль

Фото пример расположения

Фото пример блока в салоне Тойота Ярис 3

Схема с крышки блока

Схема с крышки блока

Схема

Схема блока в салоне

Назначение

1
2
3
4 15A S-HTR – Подогрев сидений
5
6
7 7,5A ECU-B NO.3 – Зеркала с электроприводом
8 25A SHADE – Панорамная крыша
9
10
11
12 25A D-D/L – Двойная блокировка
13
14
15 15A FOG FR – до Июня 2013: Передний противотуманный свет
15A FOG FR – с Июня 2013 (TMC): Передний противотуманный свет (TMC – Toyota Motor Corporation)
7,5A FOG FR – с Июня 2013 (TMMF): Передний противотуманный свет (TMMF – Toyota Motor Manufacturing France)
16 7,5A AM1 – Система запуска
17 7,5A STOP – Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, VSC, лампы стоп-сигнала, дополнительный стоп-сигнал
18 7,5A FOG RR – Задний противотуманный свет
19
20 7,5 OBD – Диагностический разъем
21 25A D/L – Центральный замок, блок управления электрооборудованием кузова
22 5A ACC – Блок управления электро оборудованием кузова, зеркала с электроприводом, аудио система, блокировка селектора коробки передач
23 15A CIG – Розетка (прикуриватель)
24 20A DOOR – Стеклоподъемники
25 20A DOOR R/L – Стеклоподъемники
26 30A P/W – Стеклоподъемники
27 15A WIPER RR – Задний стеклоочиститель
28 20A WIPER – Стеклоочиститель
29 15A WASHER – Омыватель стекла
30
31
32 10A GAUGE – Лампы заднего хода, блокировка селектора коробки передач, аудио система, система зарядки, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
33 7,5A A/C – Кондиционер, обогрев заднего стекла, обогрев зеркал
34 5A ECU-IG NO.2 – VSC
35 5A ECU-IG NO.1 – Вентилятор системы охлаждения, обогрев заднего стекла, VSC, электроусилитель рулевого управления, блок управления электрооборудованием кузова, система беспроводного управления, система контроля давления в шинах
36 20A DOOR P – Стеклоподъемники
37 20A DOOR R/R – Стеклоподъемники
38 5A PANEL – Комбинация приборов, подсветка панели приборов, переключатель освещения
39 10A TAIL NO.2 – Габаритный свет, освещение номерного знака

За работу прикуривателя отвечает предохранитель номер 23 на 15А.

Блок реле

Схема

Схема блока реле в салоне

Расшифровка

  • R1 – Освещение салона (DOME CUT)
  • R2 – Передний противотуманный свет (FR FOG)

Дополнительные элементы

Схема

additional elements

Обозначение

  1. Приемник управления дверью
  2. Шестерня привода сдвижной крыши
  3. ЭБУ и приемник системы предупреждения о давлении в шинах

Блоки под капотом

Расположение

Общая схема расположения

Расположение блоков под капотом

Описание

  1. ЭБУ системы противоскольжения с приводом
  2. Блок предохранителей и реле
  3. ЭБУ топливного насоса
  4. Преобразователь автомобиля ECO Run
  5. Блок предохранителей № 2
  6. Левый руль 1NR-FE: ECM
  7. LHD 1ND-TV: ECM
  8. Блок плавкой вставки
  9. RHD: ECM
  10. Реле свечи накаливания

Блок предохранителей и реле

Фото – пример

Фото пример блока под капотом ярис 3

Схема с крышки блока

Схема с крышки блока

Схема

Схема блока под капотом вариант 1

Обозначение

1 7,5A ID/UP – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
2 20A EFI MAIN – Бензин: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
30A ECD MAIN – Дизель: система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, предохранитель “EFI NO.2”
3 7,5A EFI NO.3 – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
4 10A HORN – Сигнал
5 10A EFI NO.2 – Система стоп-старт, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
6 Интеллектуальная система входа и запуска, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, многорежимная механическая коробка передач, система подушек безопасности SRS, система блокировки рулевого управления, стоп-сигналы, система остановки и запуска
7 10A IG2 – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
8 7,5A MET – Датчик и счетчики, система Stop & Start
9
10
11 25A PWR HTR – Электрический подогреватель, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
12 50A EPS – Электроусилитель руля
13 30A ABS NO.2 – АБС, VSC
14 30A DEF – Обогрев заднего стекла
15 80A PTC – Обогреватель PTC, обогреватели наружных зеркал заднего вида
16
17 40A HTR – Кондиционер
18
19 30A RDI FAN – Электрический вентилятор охлаждения
20 50A ABS NO.1 – АБС, VSC
21 40A BBC – Система остановки и запуска
22 30A ST – Система запуска
23
24 25A D/L NO.2 – Замок двери с электроприводом
25 30A D.C.C – Предохранители “DOME”, “ECU-B NO.1”
26 20A STR LOCK – Система блокировки рулевого управления
27 5A ECU-B NO.1 – Главный ЭБУ кузова, интеллектуальная система входа и запуска
28 15A DOME – Внутреннее освещение, аудиосистема, VSC
29 10A ETCS – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
30 10A HAZ – Указатели поворота
31 7,5A AM2 – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, интеллектуальная система входа и запуска, система запуска, многорежимная механическая коробка передач
32 5A ECU-B NO.2 – Датчик и счетчики, дверной замок с электроприводом, беспроводной пульт дистанционного управления, система Stop & Start, интеллектуальная система входа и запуска, многорежимная механическая коробка передач, система кондиционирования воздуха
33
34 50A R/I – Предохранители «EFI MAIN», «ECD MAIN», «EFI NO.2», «EFI NO.3», «IG2», «IGN», «MET», «HORN»
R1 Электровентилятор системы охлаждения (FAN)
R2 Электровентилятор системы охлаждения (FAN)
R3 Обогрев заднего стекла (DEF)
R4 Система запуска (ST) с системой остановки и запуска; 1NZ-FE: Система запуска (ST2)

Блок предохранителей и реле №2

Схема

Схема блока 2

Назначение

1
2 15A EU-DRL – Фары
3 10A S-HORN – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
4 7,5A H-LP MAIN – Предохранители “H-LP RH LO”, “H-LP LH LO”
5 50A MMT – Многорежимная механическая коробка передач
40A ST – с системой остановки и запуска; 1NZ-FE: Система запуска
6 10A H-LP RH HI – Правая фара (дальний свет)
7 10A H-LP LH HI – Левая фара (дальний свет), датчик и приборы
8 10A H-LP RH LO – Галоген: Правая фара (ближний свет)
15A H-LP RH LO – HID: правая фара (ближний свет)
9 10A H-LP LH LO – Галоген: Левая фара (ближний свет), ручная регулировка угла наклона фар
15A H-LP LH LO – HID: левая фара (ближний свет), ручная регулировка угла наклона фар
10
11
12
13
14
R1 Диммер (DIM)
R2 Дневные ходовые огни / Устройство защиты от кражи (EU-DRL / S-HORN)
R3 Фары / дневные ходовые огни (H-LP / US-DRL)
R4 Интеграционное реле
R5 1NR-FE, 1ND-TV: Дневные ходовые огни (ДХО)
с системой остановки и запуска 1NZ-FE: Стартер ((ST) до мая 2014 г.)
R6 1NR-FE, 1ND-TV: (O / P MTR)
R7 Многорежимная механическая коробка передач (ММТ)

Блок силовых предохранителей

Расположен на плюсовой клемме аккумуляторной батареи.

Схема

Схема блока силовых предохранителей

Расшифровка

  1. 80A GLOW DC/DC – Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
  2. 80A MAIN – Предохранители: BBC”, “S-HORN”, “ST”, “D/L NO.2”, “D.C.C.”, “STR LOCK”, “ETCS”, “HAZ”, “AM2”, “ECU-B NO.2”, “R/I”, “H-LP MAIN”, “H-LP RH HI”, “H-LP LH HI”, “H-LP RH LO”, “H-LP LH LO”, “MMT”
  3. ALT 120A – Система зарядки, Предохранители:”PWR HTR”, “EPS”, “ABS NO.2”, “DEF”, “PTC”, “HTR”, “RDI FAN”, “ABS NO.1”, “TAIL NO.2”, “PANEL”, “DOOR R/R”, “DOOR P”, “ECU-IG NO.1”, “ECU-IG NO.2”, “A/C”, “GAUGE”, “WASHER”, “WIPER”, “WIPER RR”, “P/W”, “DOOR R/L”, “DOOR”, “CIG”, “ACC”, “D/L”, “OBD”, “FOG RR”, “STOP”, “AM1”, “FOG FR”, “D-D/L”, “SHADE”, “S-HTR”
