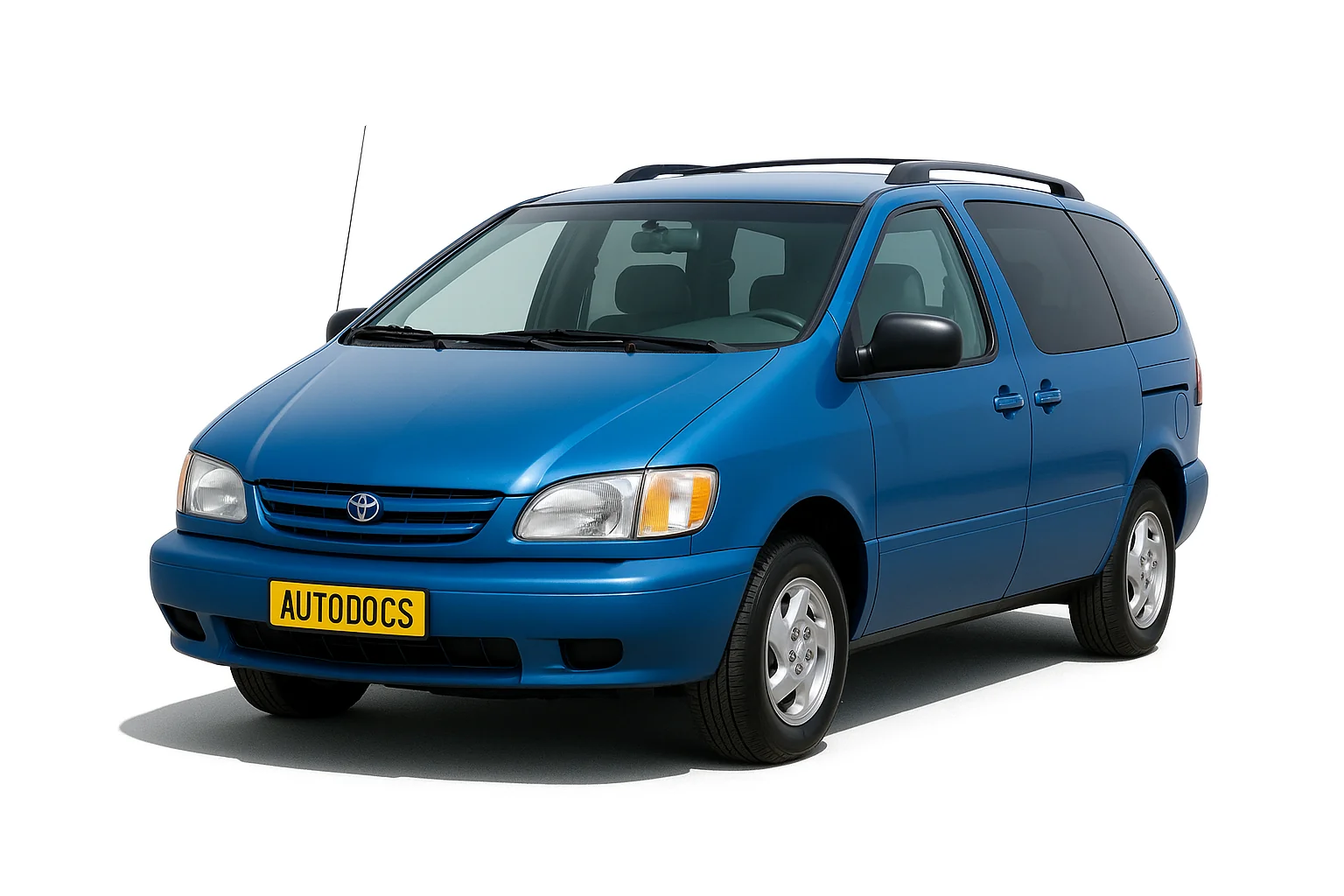

Toyota Sienna 1 поколения производился в 1997, 1998, 1999, 2000, 2001, 2002, 2003 году с обозначением XL10. За это время модель получила фейслифтинг. В данном посте вы сможете найти информацию с подробным описанием предохранителей и реле Тойота Сиенна 1 местами их расположения и фото примерами исполнения. Выделим предохранитель прикуривателя.
Места размещения блоков и назначение элементов в них может отличатся от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.
Блок в салоне
В салоне автомобиля блок с предохранителями находится в нижней части панели приборов, за перчаточным ящиком.
Сверяйте информацию со своими схемами на обратной стороне крышки блока.
| № | A | Описание |
|---|---|---|
| 1 | 20 | SEAT−HEATER — Подогрев сидений |
| 2 | 10 | HEATER — Кондиционер, обогрев заднего стекла, система запуска |
| 3 | 10 | GAUGE — Комбинация приборов, лампы заднего хода, круиз-контроль, система зарядки, дневные ходовые огни, трэкшн контроль, стеклоподъемники, предупреждающий зуммер, сервисные индикаторы |
| 4 | 20 | WIPER — 1996-1998: Стеклоочиститель и омыватель |
| 25 | WIPER — 1999-2001: Стеклоочиститель и омыватель | |
| 5 | 10 | MIRROR−HEATER — Обогрев зеркал |
| 6 | 15 | ECU−IG — Круиз-контроль, антиблокировочная тормозная система, антенна, подушки безопасности, преднатяжитель ремня безопасности, противоугонная система, блокировка селектора коробки передач, трэкшн контроль, дневные ходовые огни, беспроводная система дистанционного управления, система впрыска топлива |
| 7 | 5 | IGN — Комбинация приборов, система зарядки, подушки безопасности, система впрыска топлива, преднатяжитель ремня безопасности |
| 8 | 15 | STOP — Лампы стоп-сигнала, круиз-контроль, дополнительный стоп-сигнал, антиблокировочная тормозная система, система впрыска топлива, блокировка селектора коробки передач |
| 9 | 10 | TAIL — Габаритный свет, освещение номерного знака, дневные ходовые огни, система впрыска топлива |
| 10 | 15 | POWER−OUTLET — Розетка |
| 11 | 7,5 | OBD — Диагностический разъем |
| 12 | 15 | FOG — Противотуманный свет |
| 13 | 5 | STARTER — Комбинация приборов, система впрыска топлива |
| 14 | 25 | DOOR — Центральный замок, противоугонная система, лючок бензобака |
| 15 | 7,5 | PANEL — Комбинация приборов, аудиосистема, прикуриватель, освещение перчаточного ящика, подсветка панели приборов, часы, сервисные индикаторы, подсветка блока управления кондиционером, подсветка пепельницы, аварийная сигнализация, дневные ходовые огни, блок управления подогревом сидений, обогрев заднего стекла, блок управления автоматической коробкой передач |
| 16 | 7,5 | TURN — Указатели поворота |
| 17 | 7,5 | RAD−NO.2 — Аудиосистема, антенна |
| 18 | 15 | CIG — Прикуриватель, блокировка селектора коробки передач, блок управления зеркалами, противоугонная система, центральный замок, подушки безопасности, преднатяжитель ремня безопасности, обогрев зеркал, кондиционер |
| 19 | Помехоподавляющий фильтр | |
| 20 | Помехоподавляющий фильтр | |
| 21 | 40 | DEF — Обогрев заднего стекла |
| 22 | 30 | PWR — Стеклоподъемники, сиденья с электроприводом, люк |
| 23 | 40 | AM1 — 1996-1999: Омыватель фар |
| 40 | AM1 — 2000-2001: Стеклоподъемники, сиденья с электроприводом, люк |
За работу прикуривателя отвечает предохранитель номер 18 на 15А.
С обратной стороны блока крепятся некоторые реле.
| № | Обозначение |
|---|---|
| R1 | Силовое реле (стеклоподъемники, люк, сиденья с электроприводом) |
| R2 | Обогрев заднего стекла |
| R3 | Габаритный свет |
| R4 | Интегрированное реле |
Блок под капотом
Под капотом автомобиля основой блок с предохранителями и реле установлен с левой стороны под защитной крышкой.
| № | A | Обозначение |
|---|---|---|
| 1 | 25 | A/F HTR — 1999-2001: Датчик топливо-воздушной смеси |
| 2 | Не используется | |
| 3 | 10 | A/C — Кондиционер |
| 4 | 10 | Запасной предохранитель |
| 5 | 15 | Запасной предохранитель |
| 6 | 30 | Запасной предохранитель |
| 7 | 30 | CDS — Вентилятор системы охлаждения |
| 8 | 30 | RDI — Вентилятор системы охлаждения |
| 9 | 5 | ALT−S — Система зарядки аккумуляторной батареи |
| 10 | 15 | HEAD (RH) — 1996-1999: Правая фара (дальний свет) |
| 20 | HEAD (RH) — 2000-2001: Правая фара (дальний свет) | |
| 11 | 15 | EFI — Система впрыска топлива |
| 12 | 10 | HORN — Звуковой сигнал, противоугонная система |
| 13 | 10 | HAZ — 1996-1999: Аварийная сигнализация |
| 15 | HAZARD — 2000-2001: Аварийная сигнализация | |
| 14 | 30 | AM2 — Комбинация приборов, подушки безопасности, преднатяжитель ремня безопасности, система впрыска топлива, предохранители: IGN и STARTER |
| 15 | 5 | TEL — Телефон |
| 16 | 15 | HEAD (LH) — 1996-1999: Левая фара |
| 20 | HEAD (LH) — 2000-2001: Левая фара | |
| 17 | 20 | RADIO NO.1 — Аудиосистема |
| 18 | Не используется | |
| 19 | 40 | MAIN — 1996-1998: Предохранители: HEAD (RH-HI), HEAD (RH-LO) |
| 20 | 7,5 | DOME — Противоугонная система, дневные ходовые огни, часы, подсветка замка зажигания, беспроводная система дистанционного управления, освещение салона, освещение багажного отсека, люк, персональное освещение, центральный замок, подсветка косметического зеркала, подсветка дверей |
| 21 | 7,5 | ECU−B — 1996-1997: Круиз-контроль, антиблокировочная тормозная система, подушки безопасности |
| 10 | ECU−B — 1998-2001: Круиз-контроль, антиблокировочная тормозная система, подушки безопасности, преднатяжитель ремня безопасности | |
| 22 | 100 | ALT — Предохранители: RDI и CDS |
| 23 | Не используется | |
| 24 | 50 | HTR — Предохранители: AM1 и A/C |
| 25 | 30 | T−STK / CDS 2 |
| Реле | ||
| R1 | Муфта компрессора кондиционера | |
| R2 | (Circuit Opening) | |
| R3 | Вентилятор системы охлаждения (№.2) | |
| R4 | Вентилятор системы охлаждения (№.3) | |
| R5 | Кондиционер | |
| R6 | Главное реле | |
| R7 | Блок управления двигателем (EFI) | |
| R8 | Фары | |
| R9 | Стартер | |
| R10 | Звуковой сигнал | |
| R11 | Вентилятор системы охлаждения (No.1) | |
Дополнительный блок предохранителей и реле устанавливается рядом с аккумулятором.
| № | A | Назначение |
|---|---|---|
| 1 | Не используется | |
| 2 | 5 | DRL NO.2 — Дневные ходовые огни |
| 3 | 10 | HEAD (LH-LO) — Левая фара (ближний свет) |
| 4 | 10 | HEAD (RH-LO) — Правая фара (ближний свет) |
| Реле | ||
| R1 | Фары (DIM) | |
| R2 | Дневные ходовые огни | |
| R3 | АБС | |
