Тойота Приус 20 предохранители и реле

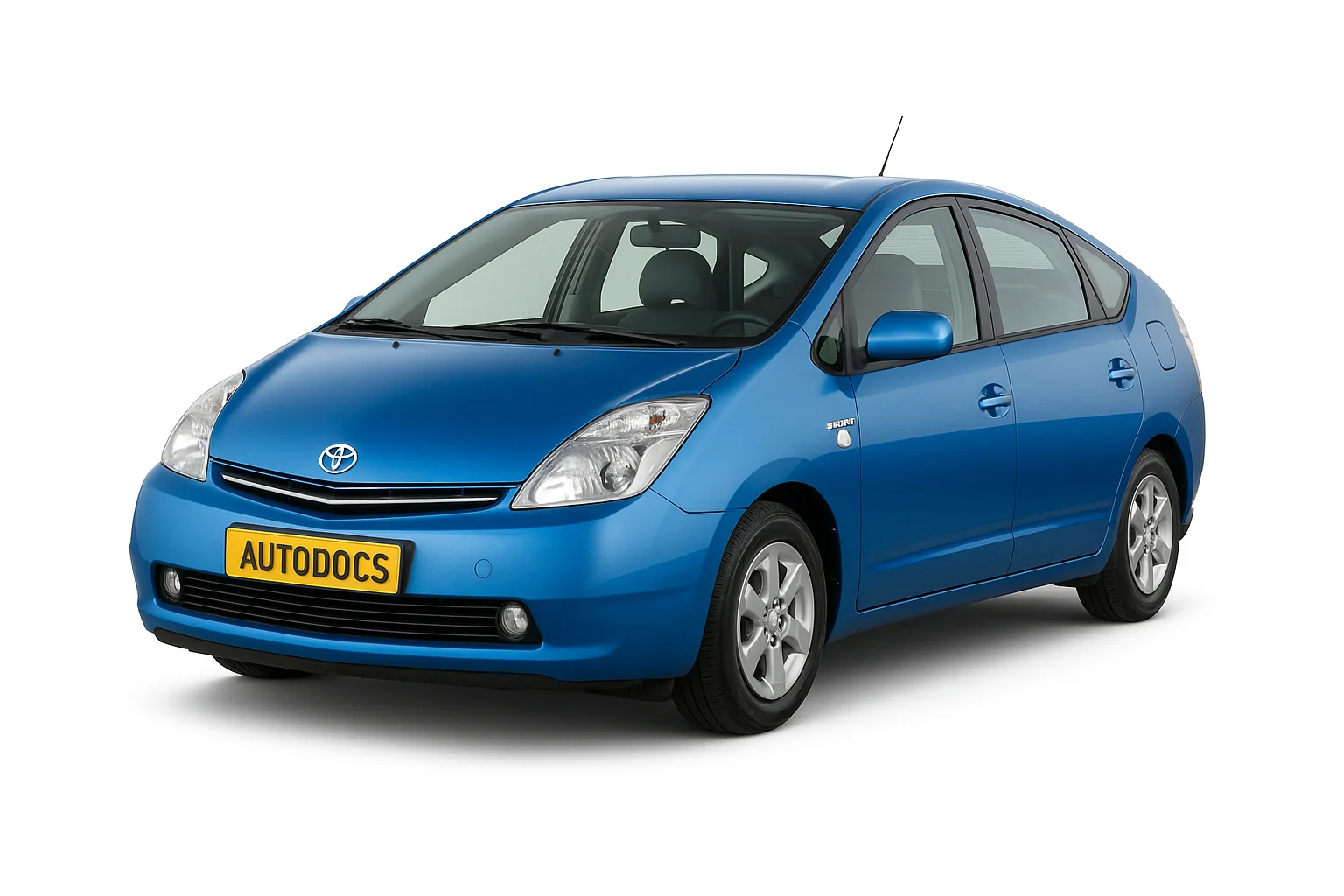

toyota prius 20 2

Toyota Prius 20 представляет 2 поколение модельного ряда Тойта Приус выпускавшегося в 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 году. За это время модель прошла рестайлинг. В данной публикации Вы найдёте информацию о расположении электронных блоков управления, описании предохранителей и реле Тойота Приус 20 со схемами и местами их расположения. Отметим предохранитель прикуривателя.

Реклама

Данный автомобиль поставлялся по всему миру, встречаются модели как с левым так и правым расположением рулевого управления. Поэтому исполнение блоков и назначение элементов в них может отличатся от представленного. Свейте схемы со своими, которые нанесёны на крышку блока.

Содержание

Блоки в салоне

Расположение

Общая схема расположения блоков в салоне

Расположение блоков в салоне

Описание

  1. Блок управления навигацией
  2. Skid Control
  3. Блок предохранителей
  4. Вспомогательное реле (ACC)
  5. Блок управления электрооборудованием кузова
  6. Реле обогрева зеркал
  7. Реле розеток
  8. Реле дневных ходовых огней
  9. Блок управления источником питания
  10. Блок управления системой интеллектуального доступа с кнопкой запуска (Smart Key)
  11. Распределительный блок
  12. Блок контроля давления в шинах
  13. Блок управления усилителем рулевого управления
  14. Блок сетевого шлюза
  15. Блок транспондера ключа
  16. Блок управления гибридной системой
  17. Блок управления двигателем
  18. Распределительный блок №2
  19. Блок управления корректором фар
  20. Блок управления коробкой передач
  21. Аудио усилитель
  22. Блок управления кондиционером
  23. Блок подушек безопасности

Блок предохранителей

В салоне блок предохранителей находится под панелью снизу, за защитной крышкой.

Доступ к блоку

Фото пример исполнения

Блок

Фото схема

Схема с крышки блока

Обозначение

1 –
2 15A M/HTR – Обогрев зеркал
3 30A WIP – Стеклоочиститель
4 15A RR WIP – Задний стеклоочиститель
5 20A WSH – Омыватель стекла
6 7,5A ECU-IG – Система интеллектуального доступа с кнопкой запуска, стеклоподъемники, усилитель рулевого управления, противоугонная система, мульти-информационный дисплей
7 10A GAUGE – Комбинация приборов, лампы стоп-сигнала, аварийная сигнализация, стеклоподъемники
8 7,5A OBD – Диагностический разъем
9 7,5A STOP – Лампы стоп-сигнала
10 –
11 25A DOOR – Центральный замок
12 25A ACC−B – Предохранители: “POWER OUTLET”, “ACC”
13 15A ECU−B – Мульти – информационный дисплей, стеклоподъемники, кондиционер
14 –
15 7,5A AM1 – Гибридная система
16 10A TAIL – Габаритный свет, освещение номерного знака
17 7,5A PANEL – Мульти – информационный дисплей, часы, аудио система, подсветка панели приборов
18 10A A/C (HTR) – Кондиционер
19 20A FR DOOR – Стеклоподъемники
20 –
21 –
22 –
23 15A PWR OUTLET – Розетка
24 7,5A ACC – Аудио система, мульти-информационный дисплей, часы
25 –
26 –
27 –
28 –
29 15A PWR OUTLET FR – Розетка
30 7,5A IGN – Гибридная система, иммобилайзер, система подушек безопасности SRS
31 –

За работу прикуривателей отвечают предохранители 23 и 29 на 15А.

Сбоку самого блока крепятся дополнительные предохранители и реле.

Схема

Схема реле в салоне

Назначение

Предохранители

  1. 30А PWR – Стеклоподъемники
  2. 40А DEF – Обогрев заднего стекла

Реле

  • R1- Зажигание (IG1)
  • R2 – Отопитель (HTR)
  • R3 – Указатели поворота (аварийная сигнализация)
Реклама

Дополнительные элементы

Схема

Схема дополнительных элементов в салоне

Расшифровка

  1. Блок управления системой классификации
  2. Распределительный блок
  3. Ресивер центрального замка
  4. Реле заднего стеклоочистителя
  5. Реле вентилятора батареей
  6. Антенна и ресивер системы контроля давления в шинах
  7. Блок силовых предохранителей
  8. Блок управления батареей
  9. Главное реле

Блок силовых предохранителей

Силовой предохранитель

Он находится в багажном отделении на плюсовой клемме аккумуляторной батареи.

Схема

Схема блока на АКБ

Цепи защиты

  1. 5А DC/DS-S – Инвертор и конвертер
  2. 120A MAIN – Гибридная система

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

Блоки под капотом

Описание

  1. Блок предохранителей и реле
  2. Блок управления фарой (2003-2005)
  3. Блок управления фарой (2003-2005)
  4. Блок реле

Блок предохранителей и реле

Расположен с левой стороны моторного отсека.

Фото блока под капотом приус 20

Пример схемы с крышки блока

Схема с крышки

Схема

Схема блока под капотом

Назначение

1 30A Запасной предохранитель
2 15A Запасной предохранитель
3 7,A DRL – Дневные ходовые огни
4 10A H−LP LO RH -Галогеновые лампы: Ближний правый свет
15A H−LP LO RH – Газоразрядные лампы: Ближний правый свет
5 10A H-LP LO LH – Галогеновые лампы: Ближний левый свет
15A H-LP LO LH – Газоразрядные лампы: Ближний левый свет
6 10A H−LP HI RH – Дальний правый свет
7 10A H−LP HI LH – Дальний левый свет
8 15A EFI – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
9 15A AM2 – Зажигание, предохранитель: “IGN”
10 10A HORN – Звуковой сигнал
11 20A HEV – Гибридная система
12 7,5A P CON MAIN – Иммобилайзер, система управления стояночным тормозом
13 30A P CON MTR – 2003-2004: Система управления стояночным тормозом
25A ABS−1 – 2003-2009: ABS
14 10A ETCS – Система управления дроссельной заслонкой
15 10A BATT FAN – Вентилятор высоковольтной батареи
16 10A HAZ – Указатели поворота, аварийная сигнализация
17 15A DOME – Аудио система, освещение салона, комбинация приборов, указатели поворота, освещение багажного отсека, часы, система интеллектуального доступа с кнопкой запуска
18 15A ABS
19 10A ABS
20 10A ABS
21 15A FR FOG – Противотуманный свет
22 10A CHS W/P
23 30A AMP – Аудио система
24 30A PTC HTR2 – Вспомогательный отопитель (PTC)
25 30A PTC HTR1 – Вспомогательный отопитель (PTC)
26 30A CDS FAN – Вентилятор системы охлаждения
27 –
28 –
29 60A P/I – Предохранители: “AM2”, “HEV”, “EFI”, “HORN”
30 40A HEAD MAIN – Реле фар
31 –
32 30A ABS-1 – Реле ABS MTR
33 30A ABS
34 –
35 100A DC/DC – Реле PWR, реле габаритного света, реле зажигания (IG1), предохранители: “ACC-B”, “ESP”, “HTR”, “RDI”, “PS HTR”, “PWR OUTLET FR”, “ECU-B”, “OBD”, “STOP”, “DOOR”, “FR DOOR”, “DEF”, “AM1”
36 –
37 –
38 50A PS HTR – Кондиционер
39 30A RDI – Блок управления двигателем, вентилятор системы охлаждения, гибридная система
40 40A HTR – Кондиционер (отопитель), гибридная система
41 50A ESP
42 –
Реле
R1 ABS (ABS No.2)
R2 ABS (ABS MTR 2)
R3 Фары (H-LP)
R4 Диммер
R5 Система управления стояночным тормозом (P CON MTR)
R6 Вентилятор системы охлаждения (FAN No.3)
R7 Вентилятор системы охлаждения (FAN No.2)
R8 ABS (ABS MTR)
R9 ABS (ABS No.1)

Реклама

Блок реле

Схема

Схема блока реле

Обозначение

R1 PS HTR
R2 Противотуманный свет
R3 Вспомогательный отопитель (PTC HTR1)
R4 Вспомогательный отопитель (PTC HTR2)
R5 Дневные ходовые огни (DRL No.4)
R6 CHS W/P
R7 –
