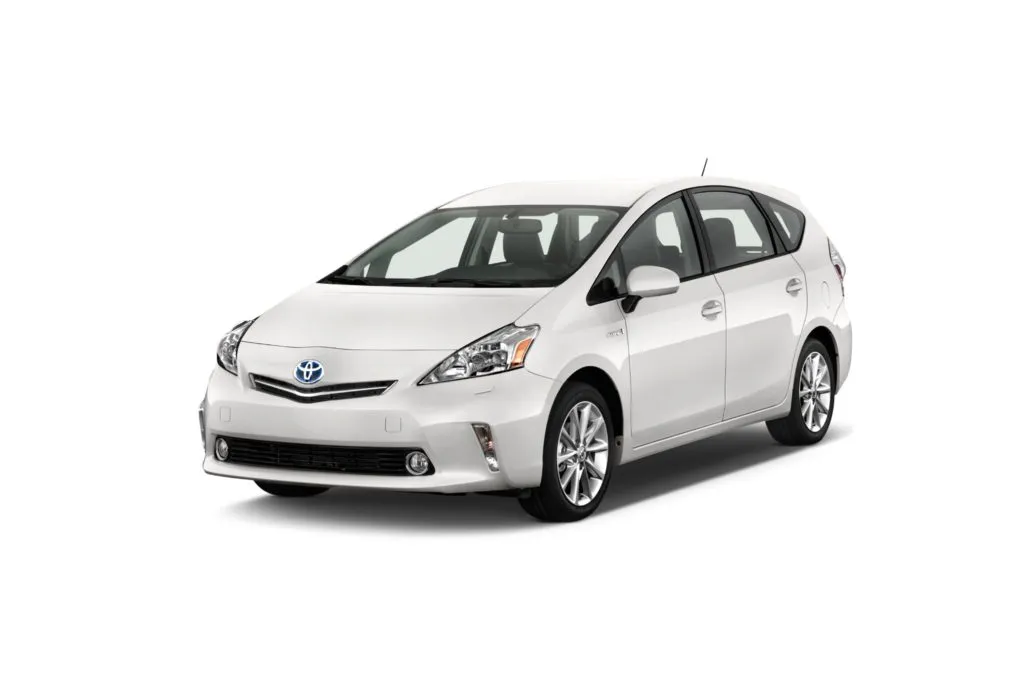

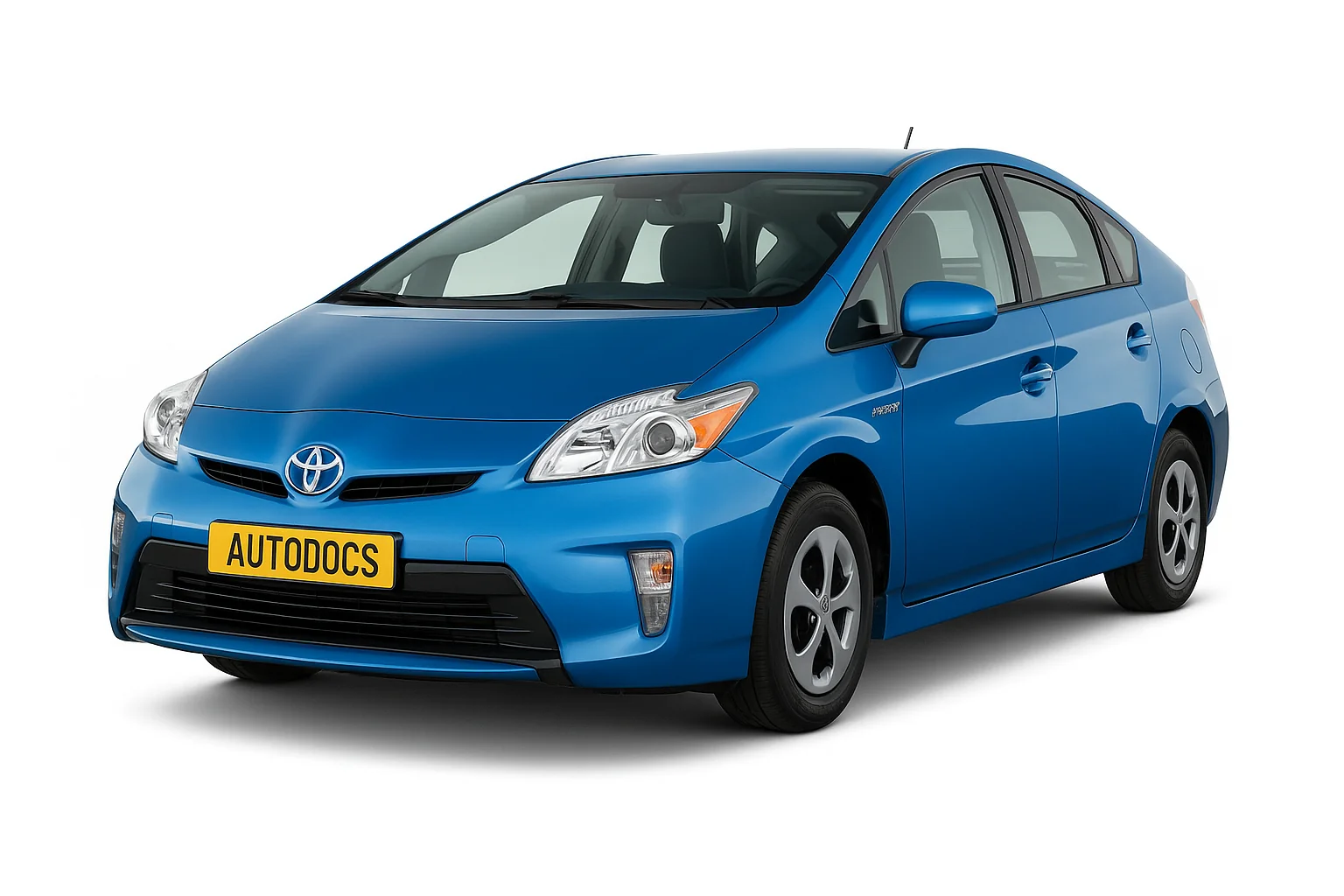

Toyota Prius 3 поколения — это гибридный легковой автомобиль, выпускавшийся в 2009, 2010,2011, 2012, 2013, 2014, 2015 году с обозначением ZVW30. В данном материале мы подробно рассмотрим расположение электронных блоков управления, описание предохранителей и реле Тойота Приус 30 с фотографиями и схемами блоков. Отметим предохранитель прикуривателя.
В автомобиле Toyota Prius 30 имеются три блока предохранителей. Первый расположен под панелью в салоне, второй в моторном отсеке, третий в багажном отсеке. Сверяйте назначение элементов со своими схемами на крышке блока.
Содержание
Блоки в салоне
Расположение
Общая схема расположения электронных блоков управления в салоне
| № | Описание |
|---|---|
| 1 | Реле стеклоочистителя |
| 2 | Блок управления электрооборудованием кузова |
| 3 | Блок предохранителей |
| 4 | Реле ламп стоп-сигнала |
| 5 | Блок управления усилителем рулевого управления |
| 6 | Реле заднего противотуманного света |
| 7 | LHD: Реле панели |
| 8 | Реле указателей поворота (аварийная сигнализация) |
| 9 | Распределительный блок |
| 10 | Распределительный блок |
| 11 | Блок управления ремнями безопасности |
| 12 | Блок управления системой помощи водителю |
| 13 | Блок управления корректором фар |
| 14 | Блок управления парковочным ассистентом |
| 15 | Блок управления коробкой передач |
| 16 | Блок управления питанием |
| 17 | Solar Ventilation Relay |
| 18 | Аудио усилитель (До Декабря 2011) |
| 19 | Аудио усилитель (С Декабря 2011) |
| 20 | Solar Battery Air Conditioning Blower Vent ECU |
| 21 | Блок управления подушками безопасности |
| 22 | Распределительный коннектор |
| 23 | Усилитель кондиционера |
| 24 | Дополнительный блок предохранителей |
| 25 | RHD: Реле двойной блокировки дверей |
Блок предохранителей
Он находится под самой панелью приборов с левой стороны. Для доступа надо убрать защитную крышку.
| № | A | Обозначение |
|---|---|---|
| 1 | 15 | CIG — Розетка (прикуриватель) |
| 2 | 10 | ECU-ACC — Мультиплексная система передачи данных, наружные зеркала заднего вида, система поддержки водителя, аудиосистема, навигационная система |
| 3 | 15 | PWR OUTLET — Розетка |
| 4 | – | |
| 5 | 10 | SEAT HTR FR — Обогреватель сиденья |
| 6 | – | |
| 7 | 10 | SEAT HTR FL — Обогреватель сиденья |
| 8 | 25 | DOOR NO.1 — Система блокировки замков дверей |
| 9 | – | |
| 10 | 30 | PSB — Ремень безопасности с предаварийной системой |
| 11 | 30 | PWR SEAT FR — Электропривод сидений, поясничная поддержка |
| 12 | 25 | DBL LOCK — RHD: Система двойной блокировки |
| 13 | 15 | FR FOG — До Декабря 2011: Противотуманные фары |
| 7.5 | FR FOG — С Декабря 2011: Противотуманные фары | |
| 14 | 30 | PWR SEAT FL — Электропривод сидений, поясничная поддержка |
| 15 | 7.5 | OBD — Диагностический разъем |
| 16 | ||
| 17 | 7.5 | RR FOG — Задний противотуманный фонарь |
| 18 | – | |
| 19 | 10 | STOP — Стоп-сигналы, верхний стоп-сигнал, тормозная система, электрические стеклоподъемники, система поддержки водителя, сигнал аварийной остановки |
| 20 | ||
| 21 | 25 | P FR DOOR — Стеклоподъемник |
| 22 | 25 | D FR DOOR — Стеклоподъемник |
| 23 | ||
| 24 | 25 | DOOR RR — Стеклоподъемник |
| 25 | 25 | DOOR RL — Стеклоподъемник |
| 26 | 30 | S/ROOF — Люк |
| 27 | 10 | ECU-IG NO.1 — Электрические вентиляторы охлаждения, мультиплексная система передачи данных |
| 28 | 10 | ECU-IG NO.2 — Система поддержки водителя, ремень безопасности с предаварийной системой, внутреннее зеркало заднего вида, датчик скорости рысканья и перегрузки, тормозная система, электрический усилитель рулевого управления, навигационная система, электропривод люка в крыше, преднатяжители ремней безопасности, аудиосистема, аварийная сигнализация, указатели поворота, очистители ветрового стекла, очиститель фар |
| 29 | ||
| 30 | 10 | GAUGE — Система регулировки высоты света фар, индикатор напоминания о ремне безопасности переднего пассажира, приборы и указатели |
| 31 | 10 | A/C — Система кондиционирования воздуха, система вентиляции с питанием от солнечных батарей, система кондиционирования воздуха с дистанционным управлением |
| 32 | 15 | WASHER — Омыватель стекла |
| 33 | 20 | RR WIP — Стеклоочиститель и омыватель заднего стекла |
| 34 | 30 | WIP — Стеклоочиститель |
| 35 | ||
| 36 | 7.5 | MET — Приборы и указатели |
| 37 | 10 | IGN — Тормозная система, система поддержки водителя, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, датчик присутствия пассажира, электрические стеклоподъемники, интеллектуальная система входа и запуска |
| 38 | 10 | PANEL — Система кондиционирования воздуха, аварийная сигнализация, подогрев сидений, трансмиссия, переключатель положения “Р”, навигационная система, система вентиляции с питанием от солнечных батарей, система кондиционирования воздуха с дистанционным управлением, интеллектуальная система помощи при парковке, очиститель фар, индикатор напоминания о ремне безопасности переднего пассажира, система регулировки высоты света фар, освещение перчаточного ящика, часы, аудиосистема |
| 39 | 10 | TAIL — Система регулировки высоты света фар, габаритные огни, задние фонари, освещение номерного знака, задний противотуманный фонарь, противотуманные фары |
За работу прикуривателя отвечает предохранитель номер 1 на 15А.
Дополнительный блок предохранителей
- 10А WIP NO.4 – Круиз-контроль, динамический радар круиз-контроля, блок управления двигателем
- –
Дополнительные элементы
| № | Назначение |
|---|---|
| 1 | Блок управления люком |
| 2 | Ресивер центрального замка |
| 3 | Блок силовых предохранителей |
| 4 | Распределительный блок |
| 5 | Датчик напряжения батареи |
| 6 | Блок управления системой контроля давления в шинах |
Блок силовых предохранителей
Находится на плюсовой клемме батареи.
- 140А Main – Предохранители: “DC/DC”, “DRL”, “AMP”, “AMP NO.1”, “AMP NO.2”, “H-LP HI MAIN”, “EPS”, “ABS MTR 1”, “ABS MTR 2”, “DC/DC-S”, “P/I 2”, “ECU-B2”, “AM2”, “ECU-B3”, “TURN & HAZ”, “P CON MAIN”, “SHORT PIN”, “ABS MAIN NO.1”, “P-CON MTR”, “MAYDAY”, “ETCS”, “IGCT”, “P/I 1”
Блоки под капотом
Расположение
Общая схема расположения электронных блоков управления под капотом
| № | Назначение |
|---|---|
| 1 | Блок предохранителей и реле |
| 2 | Блок управления двигателем |
| 3 | Инвертор с преобразователем |
| 4 | Реле очистителей фар |
| 5 | RHD: Блок управления тормозной системой |
| 6 | LHD: Блок управления тормозной системой |
Блок предохранителей и реле
Расположен в левой части моторного отсека.
Отдел А
До Декабря 2011
С Декабря 2011
| № | A | Обозначение |
|---|---|---|
| 1 | 7.5 | ABS MAIN NO.2 — Анти блокировочная тормозная система |
| 2 | 30 | ENG W/P — Система охлаждения |
| 3 | 10 | S-HORN — Сигнализация |
| 4 | – | |
| 5 | 20 | ABS MAIN NO.1 — Анти блокировочная тормозная система |
| 6 | 10 | ETCS — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 7 | 10 | TURN & HAZ — Указатели поворота |
| 8 | 10 | ECU-B3 — Система кондиционирования воздуха |
| 9 | 10 | MAYDAY — Телематическая система |
| 10 | 7.5 | ECU-B2 — Интеллектуальная система входа и запуска |
| 11 | 7.5 | AM2 — Система управления питанием |
| 12 | 7.5 | P CON MAIN — Селектор коробки передач, блок управления коробкой передач |
| 13 | 5 | DC/DC-S — Преобразователь постоянного тока и преобразователь |
| 14 | 30 | IGCT — Предохранители: “PCU”, “IGCT NO.2”, “IGCT NO.3” |
| 15 | 30 | AMP — До Декабря 2011: Аудиосистема |
| 30 | AMP NO.1 — С Декабря 2011: Аудиосистема | |
| 16 | SHORT PIN — Предохранители: “ECU-B”, “RAD NO.1”, “DOME” | |
| 17 | 30 | AMP NO.2 — Аудиосистема, навигационная система |
| 18 | 7.5 | DRL — Дневные ходовые огни |
| 19 | 20 | H-LP HI MAIN — Дальний свет фар, дневные ходовые огни |
| 20 | 10 | IGCT NO.3 — Система охлаждения |
| 21 | 10 | EFI NO.2 — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 22 | 10 | H-LP RH HI — Правая фара (дальний свет) |
| 23 | 10 | H-LP LH HI — Левая фара (дальний свет) |
| 24 | 7.5 | ECU-B — Интеллектуальная система входа и запуска, мультиплексная система передачи данных, сигнализация, персональное освещение, приборы и указатели |
| 25 | 10 | DOME — Освещение порогов дверей, персональное освещение, освещение салона, подсветка ниши для ног, подсветка индивидуального зеркала, внутреннее зеркало заднего вида, электрический усилитель рулевого управления |
| 26 | 15 | RAD NO.1 — Аудиосистема, навигационная система |
| 27 | 10 | MIR HTR — Обогрев наружных зеркал заднего вида |
| 28 | 10 | IGCT NO.2 — Гибридная система, система управления парковкой, электрические стеклоподъемники, система питания, преобразователь постоянного тока и преобразователь, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 29 | 10 | PCU — Преобразователь постоянного тока и преобразователь |
| 30 | 20 | IG2 — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, предохранители: “MET”, “IGN”, система питания |
| 31 | 10 | BATT FAN — Вентилятор охлаждения аккумулятора |
| 32 | 20 | EFI MAIN — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система охлаждения, предохранитель: “EFI NO.2” |
| 33 | – | |
| 34 | 30 | H-LP CLN — Очиститель фар |
| 35 | – | |
| 36 | 30 | CDS — Электрические вентиляторы охлаждения |
| 37 | 30 | RDI — Электрические вентиляторы охлаждения |
| 38 | 50 | HTR — Система кондиционирования воздуха |
| 39 | 30 | P-CON MTR — Селектор коробки передач, блок управления коробкой передач |
| 40 | 60 | EPS — Электрический усилитель рулевого управления |
| 41 | 60 | P/I 1 — Предохранители: “IG2”, “EFI MAIN”, “BATT FAN” |
| 42 | 30 | ABS MTR 2 — Анти блокировочная тормозная система |
| 43 | 30 | ABS MTR 2 — Анти блокировочная тормозная система |
| 44 | 40 | P/I 2 — Система управления парковой, звуковой сигнал, правая фара (ближний свет), левая фара (ближний свет), фонари заднего хода |
| 45 | 15 | H-LP LH LO — С Декабря 2011: Левая фара (ближний свет) |
| 46 | 15 | H-LP RH LO — С Декабря 2011: Правая фара (ближний свет) |
| Реле | ||
| R1 | Система охлаждения (ENG W/P) | |
| R2 | Вентилятор системы охлаждения (FAN NO.3) | |
| R3 | Селектор коробки передач (P-CON MTR) | |
| R4 | Вентилятор системы охлаждения (FAN NO.1) | |
| R5 | Противоугонная система (S-HORN) | |
| R6 | Диммер / дневные ходовые огни (DIM/DRL) | |
| R7 | Блок управления питанием (IGCT) | |
| R8 | Вентилятор системы охлаждения (FAN NO.2) | |
| R9 | До Декабря 2011: – С Декабря 2011: Дневные ходовые огни (DRL) |
|
| R10 | С Декабря 2011: – | |
- 125А DC/DC – Интегрированное реле, “TAIL” реле, “P/POINT” реле, “ACC” реле, “IG1 NO.1” реле, “IG1 NO.2” реле, “IG1 NO.3” реле, предохранители: “HTR”, “RDI”, “CDS”, “S-HORN”, “ENG W/P”, “ABS MAIN NO.2”, “H-LP CLN”, “FR FOG”, “PWR SEAT FL”, “OBD”, “STOP”, “RR FOG”, “DBL LOCK”, “PWR SEAT FR”, “DOOR NO.1”, “PSB”, “D FR DOOR”, “P FR DOOR”, “DOOR RL”, “DOOR RR”, “S/ROOF”
