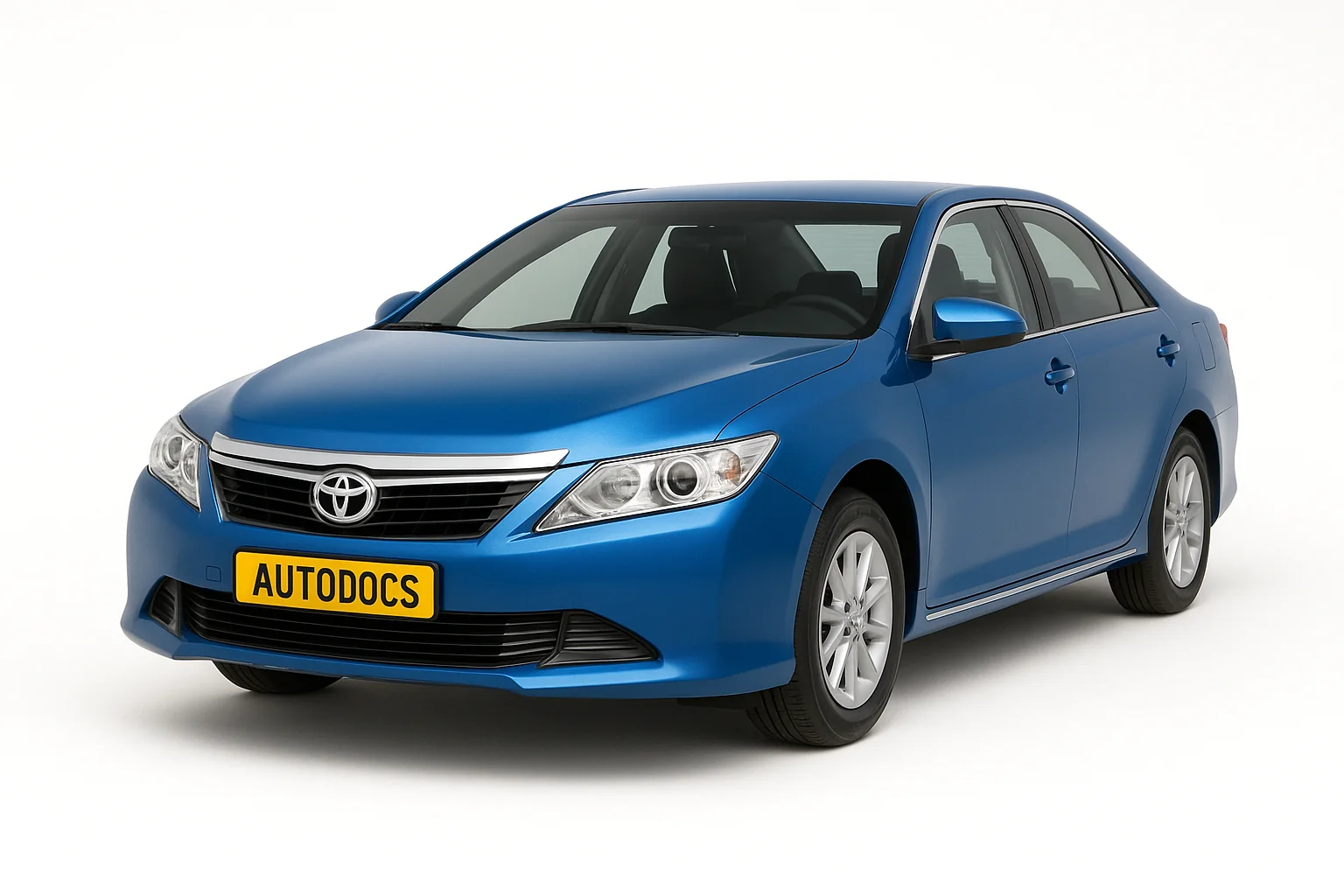

Toyota Camry XV 50 (55) седьмое поколение модельного ряда Camry производилось в 2011, 2012, 2013, 2014, 2015, 2016, 2017 году. За это время модель прошла рестайлинг. В данной публикации мы покажем описание предохранителе и реле Тойота Камри в 50 / 55 кузове со схемами блоков и местами их расположения. Отметим предохранитель прикуривателя. В заключении предложим скачать руководство по ремонту и обслуживанию.
Содержание
Блок в салоне
Он находится под панелью приборов со стороны водителя.
Сверяйте актуальное назначение элементов со своими схемами на защитной крышке.
| № | A | Описание |
|---|---|---|
| 1 | 10 | ECU-IG1 NO.2 – Очиститель фар, датчик безопасной парковки Toyota, система блокировки передач, обоогреватели передних сидений, выключатель задней аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, система регулировки наклона и высоты рулевой колонки, мультиплексная система связи, аудиосистема, система навигации, зеркало заднего вида в салоне, стеклоочистители и омыватель ветрового стекла, задняя солнцезащитная шторка |
| 2 | 10 | ECU-IG1 NO.1 – Система курсовой устойчивости автомобиля, электрические охлаждающие вентиляторы, антизапотеватель заднего стекла, анти запотеватели наружных зеркал заднего вида, датчик рулевого колеса, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, передние фары (ближний свет), система зарядки аккумулятора, Blind Spot Monitor |
| 3 | 10 | PANEL – Подсветка переключателей, система кондиционирования воздуха, прикуриватель, подсветка перчаточного ящика, подсветка рычага переключения передач, лампы для чтения, свет в салоне, аудиосистема, система навигации |
| 4 | 15 | TAIL – Передние габаритные огни, задние габаритные фонари, подсветка номерного знака, передние противотуманные фары, задние противотуманные фонари |
| 5 | 7,5 | EPS-IG1 – Электропривод руля |
| 20 | DOOR R/R – Задний правый электрический стеклоподъемник | |
| 6 | 7,5 | ECU-IG1 NO.3 – Blind Spot Monitor |
| 20 | DOOR F/L – Передний левый электрический стеклоподъемник | |
| 7 | 10 | S/HTR & FAN F/L – Подогрев сидений |
| 20 | DOOR R/L – Задний левый электрический стеклоподъемник | |
| 8 | 7,5 | H-LP LVL – Фары (ближний свет) |
| 9 | 10 | WASHER – Стеклоочистители и омыватель ветрового стекла |
| 10 | 7,5 | A/C-IG1 – Система кондиционирования воздуха |
| 11 | 25 | WIPER – Стеклоочистители и омыватель ветрового стекла |
| 12 | 7,5 | BKUP LP – Фонари заднего хода, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, аудиосистема, система навигации |
| 13 | 30 | DOOR NO.1 – Стеклоподъемники |
| 14 | 5 | WIPER-S – Очистители |
| 7,5 | EPS-IG1 – Электропривод руля | |
| 15 | 20 | P/OUTLET RR – Задняя розетка для электроприборов |
| 16 | 5 | SFT LOCK-ACC – Система блокировки передач |
| 17 | 20 | DOOR R/R – Задний правый электрический стеклоподъемник |
| 10 | S/HTR&FAN F/R – Обогреватели переднего правого сиденья | |
| 18 | 20 | DOOR R/L – Задний левый электрический стеклоподъемник |
| 10 | S/HTR&FAN F/L – Обогреватели переднего левого сиденья | |
| 19 | 10 | OBD – Бортовая система диагностики |
| 20 | 10 | ECU-B NO.2 – Электрические стеклоподъемники, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, задняя солнцезащитная шторка |
| 21 | 20 | DOOR NO.2 – Стеклоподъемники |
| 22 | 7,5 | AM1 – Система стартера, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива |
| 23 | 7,5 | STOP – Задние габаритные фонари, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, система курсовой устойчивости, анти блокировочная тормозная система, трансмиссия с электронным управлением, верхний стоп-сигнал, интеллектуальная система доступа без ключа, система блокировки передач |
| 24 | 30 | P/SEAT RR – Электрический привод регулировки задних сидений |
| 25 | 7,5 | A/C-B – Система кондиционирования воздуха |
| 26 | 10 | S/ROOF – Люк |
| 27 | 30 | P/SEAT FR – Электрический привод регулировки передних сидений |
| 28 | 30 | PSB – Ремень безопасности с предаварийной системой. |
| 29 | 20 | D/L-AM1 – Мультиплексная система связи, кнопка запирания всех дверей, кнопка открывания багажника |
| 30 | 20 | TI&TE – Система регулировки наклона и высоты рулевой колонки |
| 31 | 10 | A/B – Система подушек безопасности SRS, система классификации переднего пассажира |
| 32 | 7,5 | ECU-IG2 NO.1 – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 33 | 7,5 | ECU-IG2 NO.2 – Интеллектуальная система доступа без ключа, Blind Spot Monitor |
| 34 | 15 | CIG&P/ OUTLET – Прикуриватель |
| 35 | 7,5 | ECU-ACC – Часы, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, задняя солнцезащитная шторка, наружные зеркала заднего вида, мультиплексная система связи, аудиосистема, система навигации |
| 36 | 10 | S/HTR&FAN FI R – Подогрев сидений |
| 37 | 20 | S/HTR RR – Обогреватели задних сидений |
| 38 | 20 | DOOR F/R – Передний правый электрический стеклоподъемник |
| 39 | 7,5 | ECU-IG1 N0.3 |
Предохранитель прикуривателя обозначен на схеме как CIG&P/ OUTLET.
Блок под капотом
В моторном отсеке блок предохранителей и реле расположен с левой стороны рядом с аккумулятором. Закрыт защитной крышкой.
| № | A | Обозначение предохранителей |
|---|---|---|
| 1 | 5 | METER-IG2 – Измерительные приборы |
| 2 | 50 | 2GR-FE: Электрические вентиляторы охлаждения |
| 3 | 30 | H-LPCLN – Очиститель фар |
| 4 | 50 | HTR – Система кондиционирования воздуха |
| 5 | 120 | ALT – без обогревателя заднего сиденья: Система зарядки аккумулятора |
| 140 | ALT – с обогревателем заднего сиденья: Система зарядки аккумулятора | |
| 6 | 30 | ABS NO.2 – Система курсовой устойчивости автомобиля |
| 7 | 30 | ST/AM2 – Система стартера, предохранители: ECU-IG2 NO.1, A/B, ECU-IG2 NO.2 |
| 8 | 30 | H-LP-MAIN – Предохранители: H-LP LH-LO, H-LP RH-LO, MNL H-LP LVL, передние фары (ближний свет) |
| 9 | 50 | ABS NO.1 – Система курсовой устойчивости автомобиля |
| 10 | 80 | EPS – Электропривод руля |
| 11 | 7,5 | S-HORN – Предохранитель: S-HORN |
| 12 | 10 | HORN – Звуковой сигнал |
| 13 | 15 | EFI NO.2 – Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением |
| 14 | 7,5 | EFI NO.3 – 2AR-FE: Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением |
| 10 | EFI NO.3 – 2GR-FE: Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением | |
| 15 | 7,5 | INJ – Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением |
| 16 | 7,5 | ECU-IG2 NO.3 – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, система блокировки рулевой колонки, трансмиссия с электронным управлением |
| 17 | 15 | IGN – Система стартера |
| 18 | 20 | D/L-AM2 – Система запирания всех дверей |
| 19 | 25 | IG2-MAIN – Предохранители: IGN, INJ, METER-IG2, ECU-IG2 NO.3, A/B, ECU-IG2 NO.2, ECU-IG2 NO.1 |
| 20 | 7,5 | ALT-S – Система зарядки аккумулятора |
| 21 | 5 | MAYDAY |
| 22 | 15 | TURN&HAZ – Указатели поворота, аварийная сигнализация, измерительные приборы |
| 23 | 10 | STRG LOCK – Система блокировки рулевой колонки |
| 24 | 15 | AMP – Аудиосистема |
| 25 | 15 | H-LP LH-LO Автомобили с галогенными фарами: Левая фара (ближний свет), система ручной регулировки угла наклона фар |
| 20 | H-LP LH-LO – Автомобили с газоразрядными фарами: Левая фара (ближний свет) | |
| 26 | 15 | H-LP RH-LO – Автомобили с галогенными фарами: Правая фара (ближний свет) |
| 20 | H-LP RH-LO – Автомобили с газоразрядными фарами: Правая фара (ближний свет) | |
| 27 | 7,5 | MNL H-LP LVL – Автомобили с газоразрядными фарами: Система ручной регулировки угла наклона фар |
| 28 | 30 | EFI-MAIN NO.1 – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, предохранители: EFI NO.2, EFI NO.3, A/F sensor |
| 29 | 5 | SMART – Интеллектуальная система доступа без ключа |
| 30 | 10 | ETCS – Электронное управление дроссельной заслонкой |
| 31 | 20 | TOWING |
| 32 | 7,5 | EFI NO.1 – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, трансмиссия с электронным управлением |
| 33 | 20 | EFI-MAIN N0.2 – 2AR-FE: Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением |
| 20 | A/F – 2GR-FE: Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением | |
| 34 | 7,5 | AM 2 – Интеллектуальная система доступа без ключа |
| 35 | 20 | RADIO-B – Аудиосистема, система навигации |
| 36 | 7,5 | DOME – Часы, подсветка зеркал, освещение салона, лампы для чтения, подсветка багажника, подсветка подножки дверей |
| 37 | 10 | ECU-B NO.1 – Мультиплексная система связи, интеллектуальная система доступа без ключа, измерительные приборы, система регулировки наклона и высоты рулевой колонки, датчик рулевого колеса, пульт дистанционного управления, система контроля слепых зон. |
| Реле | ||
| R1 | ST – Cтартер | |
| R2 | HORN – Реле сигнала | |
| R3 | H-LP – Реле фар | |
