Toyota Camry VX 20 выпускалась в 1996, 1997, 1998, 1999, 2000, 2001 году. За это время модель прошла рестайлинг. Так же известна под названием Toyota Gracia. В данной публикации Вы найдёте информацию о расположении электронных блоков управления, описании предохранителей и реле Тойота Грация (Камри 20) со схемами блоков и фото примерами их исполнения. Отметим предохранитель прикуривателя.

Toyota Camry Gracia

Места нахождения блоков и назначение элементов в них может отличатся от представленного. Сверяйте информацию со своими схемами на крышке блока.

Блоки в салоне

Расположение

Общая схема расположения блоков

Схема блоков в салоне

Описание

  1. Блок предохранителей
  2. Интегральное реле
  3. Реле указателей поворота
  4. Блок управления круиз-контролем
  5. Усилитель сигнала
  6. Главное реле дневных ходовых огней
  7. Усилитель кондиционера (ручной кондиционер)
  8. Блок противоугонной системы
  9. Блок управления ABS (ABS и Traction)
  10. Усилитель
  11. Блок управления двигателем
  12. Блок управления автоматическим кондиционером
  13. Блок центрального замка
  14. Блок блокировки селектора коробки передач
  15. Центральный блок подушек безопасности

Блок предохранителей

Находится в нижней части панели приборов, за перчаточным ящиком.

Блок предохранителей в салоне королла 110

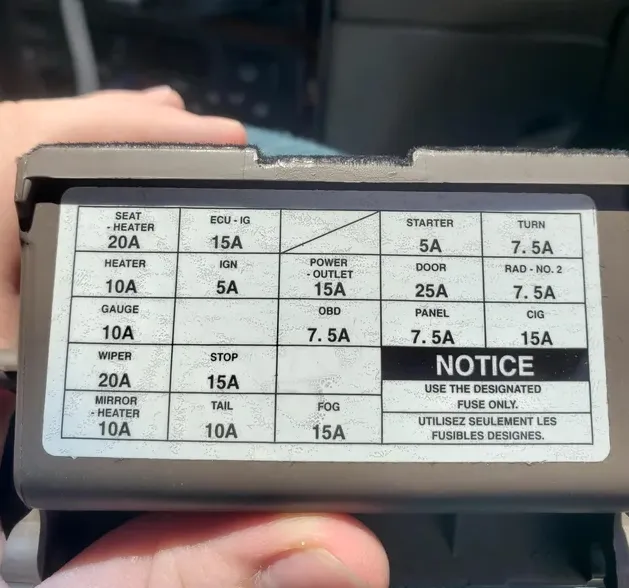

Пример обозначения с крышки

Пример схемы с крышки блока в салоне

Схема

Diagram 1

Назначение

1 20A SEAT−HEATER – Подогрев сидений
2 10A HEATER – Кондиционер, обогрев заднего стекла, система запуска
3 10A GAUGE – Комбинация приборов, лампы заднего хода, круиз-контроль, система зарядки, дневные ходовые огни, трэкшн контроль, стеклоподъемники, предупреждающий зуммер, сервисные индикаторы
4 20A WIPER – 1996-1998: Стеклоочиститель и омыватель
25A WIPER – 1999-2001: Стеклоочиститель и омыватель
5 10A MIRROR−HEATER – Обогрев зеркал
6 15A ECU−IG – Круиз-контроль, антиблокировочная тормозная система, антенна, подушки безопасности, преднатяжитель ремня безопасности, противоугонная система, блокировка селектора коробки передач, трэкшн контроль, дневные ходовые огни, беспроводная система дистанционного управления, система впрыска топлива
7 5A IGN – Комбинация приборов, система зарядки, подушки безопасности, система впрыска топлива, преднатяжитель ремня безопасности
8 15A STOP – Лампы стоп-сигнала, круиз-контроль, дополнительный стоп-сигнал, антиблокировочная тормозная система, система впрыска топлива, блокировка селектора коробки передач
9 10A TAIL – Габаритный свет, освещение номерного знака, дневные ходовые огни, система впрыска топлива
10 15A POWER−OUTLET – Розетка
11 7,5A OBD – Диагностический разъем
12 15A FOG – Противотуманный свет
13 5A STARTER – Комбинация приборов, система впрыска топлива
14 25A DOOR – Центральный замок, противоугонная система, лючок бензобака
15 7,5A PANEL – Комбинация приборов, аудиосистема, прикуриватель, освещение перчаточного ящика, подсветка панели приборов, часы, сервисные индикаторы, подсветка блока управления кондиционером, подсветка пепельницы, аварийная сигнализация, дневные ходовые огни, блок управления подогревом сидений, обогрев заднего стекла, блок управления автоматической коробкой передач
16 7,5A TURN – Указатели поворота
17 7,5A RAD−NO.2 – Аудиосистема, антенна
18 15A CIG – Прикуриватель, блокировка селектора коробки передач, блок управления зеркалами, противоугонная система, центральный замок, подушки безопасности, преднатяжитель ремня безопасности, обогрев зеркал, кондиционер
19 Помехоподавляющий фильтр
20 Помехоподавляющий фильтр
21 40А DEF – Обогрев заднего стекла
22 30A PWR – Стеклоподъемники, сиденья с электроприводом, люк
23 40A AM1 – 1996-1999: Омыватель фар
40A AM1 – 2000-2001: Предохранители: POWER−OUTLET, CIG, RAD−NO.2, TURN, WIPER”, ECU−IG, GAUGE и HEATER

За работу прикуривателя отвечает предохранитель номер 18 на 15А.

С обратной стороны блока крепятся некоторые реле.

Схема

Схема реле

Обозначение

R1 Силовое реле (стеклоподъемники, люк, сиденья с электроприводом)
R2 Обогрев заднего стекла
R3 Габаритный свет
R4 Интегрированное реле

Дополнительные элементы

Схема

Дополнительные элементы

Расположение

  1. Реле и блок управления люком
  2. Датчик подушек безопасности
  3. Блок управления антенной
  4. Датчик подушек безопасности
  5. Блок контроля неисправности ламп

Блоки под капотом

Расположение

Общая схема расположения блоков

Расположение блоков под капотом

Описание

  1. Блок предохранителей и реле
  2. Блок предохранителей и реле 1 (слева)
  3. Блок предохранителей и реле 2(справа)
  4. Блок управления и актуатор ABS

Блок предохранителей и реле

Фото пример

Фото пример блока

Схема

Схема блока под капотом

Обозначение

1 25A A/F HTR – 1999-2001: Датчик топливо-воздушной смеси
2 Не используется
3 10A A/C – Кондиционер
4 10A Запасной предохранитель
5 15A Запасной предохранитель
6 30A Запасной предохранитель
7 30A CDS – Вентилятор системы охлаждения
8 30A RDI – Вентилятор системы охлаждения
9 5A ALT−S – Система зарядки аккумуляторной батареи
10 15A HEAD (RH) – 1996-1999: Правая фара (дальний свет)
20A HEAD (RH) – 2000-2001: Правая фара (дальний свет)
11 15A EFI – Система впрыска топлива
12 10A HORN – Звуковой сигнал, противоугонная система
13 10A HAZ – 1996-1999: Аварийная сигнализация
15A HAZARD – 2000-2001: Аварийная сигнализация
14 30A AM2 – Комбинация приборов, подушки безопасности, преднатяжитель ремня безопасности, система впрыска топлива, предохранители: IGN и STARTER
15 5A TEL – Телефон
16 15A HEAD (LH) – 1996-1999: Левая фара
20A HEAD (LH) – 2000-2001: Левая фара
17 20A RADIO NO.1 – Аудиосистема
18 Не используется
19 40A MAIN – 1996-1998: Предохранители: HEAD (RH-HI), HEAD (RH-LO)
20 7,5A DOME – Противоугонная система, дневные ходовые огни, часы, подсветка замка зажигания, беспроводная система дистанционного управления, освещение салона, освещение багажного отсека, люк, персональное освещение, центральный замок, подсветка косметического зеркала, подсветка дверей
21 7,5A ECU−B – 1996-1997: Круиз-контроль, антиблокировочная тормозная система, подушки безопасности
10A ECU−B – 1998-2001: Круиз-контроль, антиблокировочная тормозная система, подушки безопасности, преднатяжитель ремня безопасности
22 100A ALT – Предохранители: RDI и CDS
23 Не используется
24 50A HTR – Предохранители: AM1 и A/C
25 30A T−STK / CDS 2
Реле
R1 Муфта компрессора кондиционера
R2 (Circuit Opening)
R3 Вентилятор системы охлаждения (№.2)
R4 Вентилятор системы охлаждения (№.3)
R5 Кондиционер
R6 Главное реле
R7 Блок управления двигателем (EFI)
R8 Фары
R9 Стартер
R10 Звуковой сигнал
R11 Вентилятор системы охлаждения (No.1)

Блок предохранителей и реле 1

Схема

Схнип блока 2

Назначение

1 Не используется
2 5A DRL NO.2 – Дневные ходовые огни
3 10A HEAD (LH-LO) – Левая фара (ближний свет)
4 10A HEAD (RH-LO) – Правая фара (ближний свет)
Реле
R1 Фары (DIM)
R2 Дневные ходовые огни
R3 Датчик топливо-воздушной смеси

Блок предохранителей и реле 2

Схема

Схема блока 2

Расшифровка

  • 1 – 60А ABS
  • R1 – Реле мотора АБС
  • R2 – Реле АБС
