Тойота Марк 2 100 кузов предохранители и реле

Toyota Mark 2 в 100, 101, 105 кузове выпускался в 1996, 1997, 1997, 1998, 1999, 2000 году с бензиновыми и дизельными двигателями как 8 поколение Марк 2. За это время модель прошла рестайлинг. Этот материал подойдёт так же и для Toyota Cresta, Toyota Chaser (Чайзер). В нём мы покажем расположение всех электронных блоков управления, подробное описание предохранителей и реле. Отметим предохранитель отвечающий за прикуриватель.

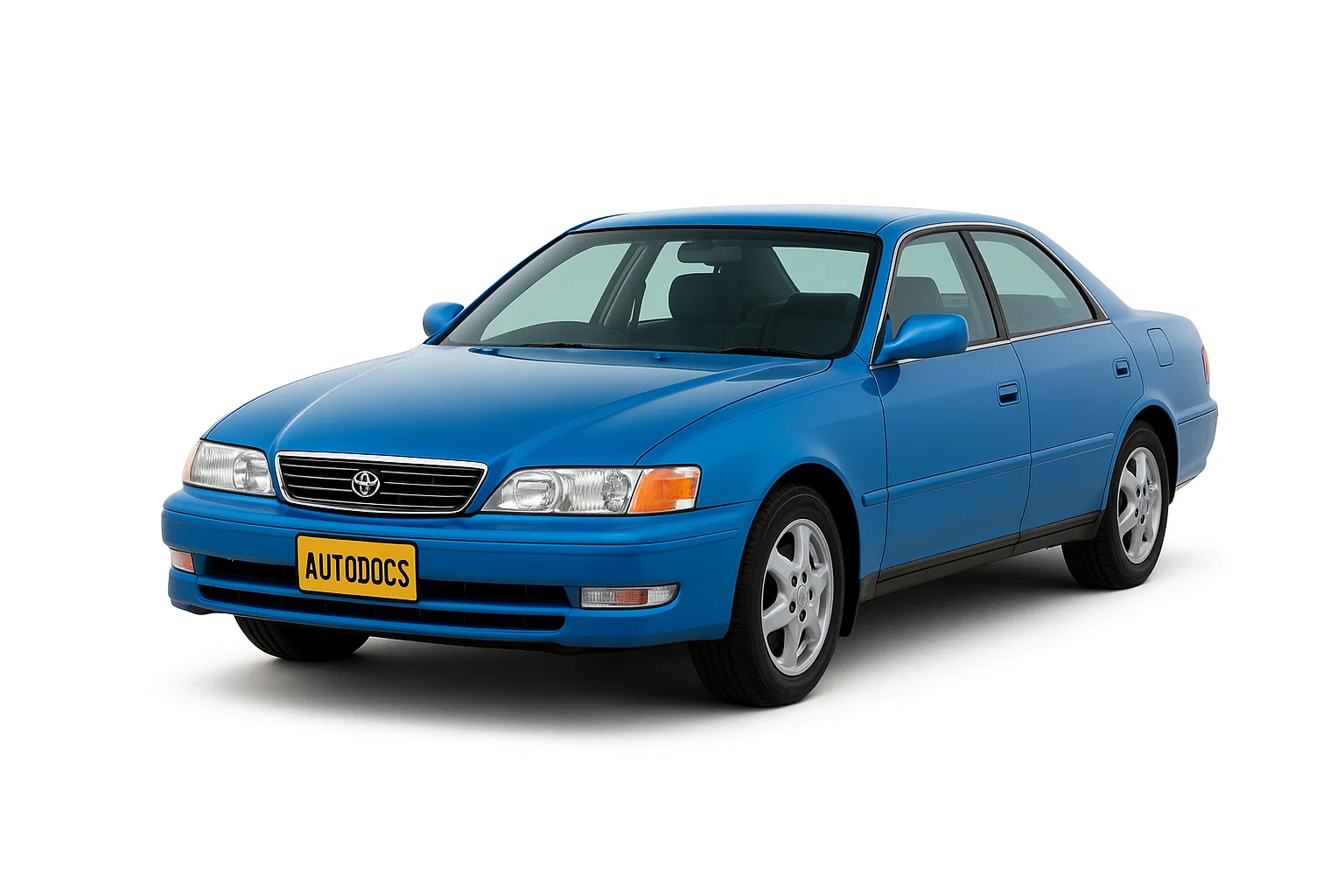

Toyota Mark 2 100

Содержание

Блоки в салоне

Расположение

Общая схема расположения блоков в салоне

Расположение блоков в салоне

Описание

  • 23 — монтажный блок №3 (J/B №3)
  • 24 — монтажный блок №5 (J/B №5)
  • 25 — датчик освещенности (системы автоматического включения фар)
  • 26 — электронный блок управления TEMS
  • 27 — монтажный блок со стороны водителя (J/B)
  • 28 — блок реле №1 (R/B №1)
  • 29 — блок управления (Multiplex)
  • 30 — блок управления системой поддержания скорости
  • 31 — электронный блок рулевого управления
  • 32 — реле индикатора неисправности тормозной системы
  • 33 — блок управления ABS (2JZ-GE с ABS)
  • 34 — блок управления ABS и TRC (1JZ-GTE)
  • 35 — блок управления SRS (центральный датчик SRS)
  • 36 — электронный блок управления двигателем
  • 37 — датчик столкновения (до 08.1998 г)
  • 38 — датчик замедления (ABS)
  • 39 — реле блокировки селектора АКПП
  • 40 — датчик столкновения (с 08.1998 г.)
  • 41 — блок реле №4 {RIB №4)
  • 42 — реле управления вентилятором отопителя
  • 43 — блок управления ETCSJ2JZ-GE с VSC, до 08.1998 г.)
  • 44 — блок управления ABS
  • 45 — блок управления ABS и 4WD
  • 46 — блок управления ETCS (1 JZ-GTE)

Блок предохранителей

Установлен, на стойке под панелью приборов. На схеме обозначен под цифрой 27.

Фото пример блока в салоне

Схема

Diagram 1

Обозначение

1 30A S/ROOF – Люк
2 10A TAIL – Передние и задние габариты, подсветка номерного знака
3 15A HEATER – Панель управления кондиционером и отопителем, электродвигатель вентилятора, обогреватель заднего стекла
4 20A DOOR – Центральный замок
5 7,5A PANEL – Подсветка выключателей и переключателей, подсветка панели управления кондиционером и отопителем, подсветка магнитолы
6 10A TURN – Указатели поворотов
7 20A DFRP/W – Электропривод стекло подъемника двери водителя
8 10A IGN – Электронный блок управления двигателем
9 15A ECU-IG – Системы ABS, TRC, VSC, «круиз-контроль», автоматического включения/отключения фар
10 20A STOP – Стоп-сигналы
11 7,5A STARTER – Стартер
12 15A GAUGE – Комбинация приборов, система дистанци­онного управления замками дверей и крышки багажника, система пред натяжителей ремней безопасности
13 20A FR DEF – Антиобледенитель щеток стеклоочистителя лобового стекла
14 20A PRRP/W – Электропривод стекло подъемника задней левой двери
15 20A WIPER – Электродвигатель стеклоочистителя
16 15A FOG – Противотуманные фары
17 20A PFR P/W – Электропривод стекло подъемника двери переднего пассажира
18 10A RADIO №2 – Магнитола, многофункциональный дисплей
19 10A ECU-B – Кондиционер и отопитель, «круиз-контроль», задние противотуманные фары, система дистанционного управления замками дверей и крышки багажника
20 20A DRR P/W – Электропривод стекло подъемника задней правой двери
21 10A ECU-ACC – Система блокировки переключения передач, часы, система подушек безопасности (SRS), электропривод боковых зеркал
22 30A P/SEAT – Электропривод сидений
23 7,5A l/UP – Электропривод системы повышения частоты вращения холостого хода
24 15A CIG – Прикуриватель

Предохранитель прикуривателя обозначен как CIG и на фото обведен красным.

Реле

Relay diagram

  1. реле стеклоподъемников
  2. реле поворотов
  3. реле антиобледенителя щеток
  4. реле габаритов
  5. реле противотуманных фар
  6. реле обогревателя заднего стекла

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

Location 1

Назначение

  1. датчик абсолютного давления во впускном коллекторе (4S-FE)
  2. датчик абсолютного давления во впускном коллекторе (1G-FE с 08.1998 г.)
  3. датчик абсолютного давления во впускном коллекторе (1G-FE до 08.1998 г.)
  4. датчик абсолютного давления во впускном коллекторе (1JZ-GE, 2JZ-GE)
  5. датчик давления наддува (2L-TE)
  6. блок реле в моторном отсеке (R/B) (2JZ-GE с VSC)
  7. блок реле в моторном отсеке (R/B №2) (кроме 1G-FE)
  8. блок плавких вставок
  9. монтажный блок №2 (J/B №2)
  10. левый передний датчик SRS (с 08.1998 г.)
  11. резистор топливного насоса
  12. правый передний датчик SRS (с 08.1998 г.)
  13. блок реле в моторном отсеке (R/B)

Блок предохранителей и реле

Расположен с левой стороны, рядом с аккумулятором и может состоять и нескольких отделов: (8) блок плавких вставок, (9) монтажный блок и (13) блок реле.

Фото пример исполнения

Photo 2

Схема

Diagram 2

Расшифровка

1 15A DOME – Освещение салона, часы
2 15A HEAD(RH) – Правая фара*1
3 20A DOOR SUB – Центральный замок
4 25A RADIO №1 – Магнитола, многофункциональный дисплей
5 15A HEAD (LH) – Левая фара*1
6 10A HORN – Звуковой сигнал
7 20A EFI*4 – Электронный блок управления двигателем
8 20A AM2 – Электронный блок управления двигателем
9 15A HAZARD – Аварийная сигнализация
10 7,5A ALT SENCING – Генератор
11*3 15A HEAD RH (HI) – Правая фара (дальний свет)
12*4 15A HEAD RH (LO) – Правая фара (ближний свет)
13*4 30A FAN №2 – Электродвигатель вентилятора
14*4 30A FAN №1 – Электродвигатель вентилятора
13*4 30A RDI FAN – Электродвигатель вентилятора
14*5 20A TEMS – Система изменения жесткости амортизаторов (TEMS)
14*6 20A FUEL HTR – Подогреватель топлива

*1 — Комплектации TOURER-V и TOURERS: © — левая фара (дальний свет); © — левая фара (ближний свет);
*2 — Модели с дизельным двигателем “ECD»,
*3 — Комплектации TOURER-V и TOURERS,
*4 — Комплектации TOURER-V, TOURERS и TOURER,
*5 — Комплектация GRANDE-G,
*6 — Только модели с дизельными двигателями.

Реле

Схема реле под капотом

Описание реле

  1. Реле отопителя
  2. Реле электромагнитной муфты компрессора кондиционера
  3. Реле выключатель топливного насоса
  4. Реле IGN
  5. Реле звукового сигнала
  6. Главное реле системы впрыска топлива
  7. Реле IGN
  8. Реле стартера
  9. Реле электромагнитных клапанов ABS
  10. Реле электронасоса АБС
  11. Реле топливного насоса
  12. Реле фар
  13. Реле свечей накаливания
  14. Реле вентилятора
  15. Реле вентилятора
  16. Реле э/м пред пускового клапан SPV
