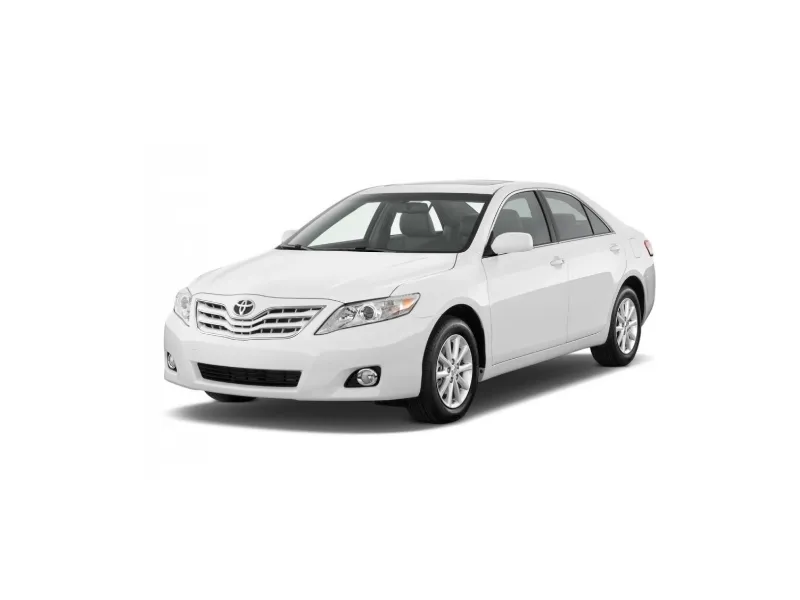

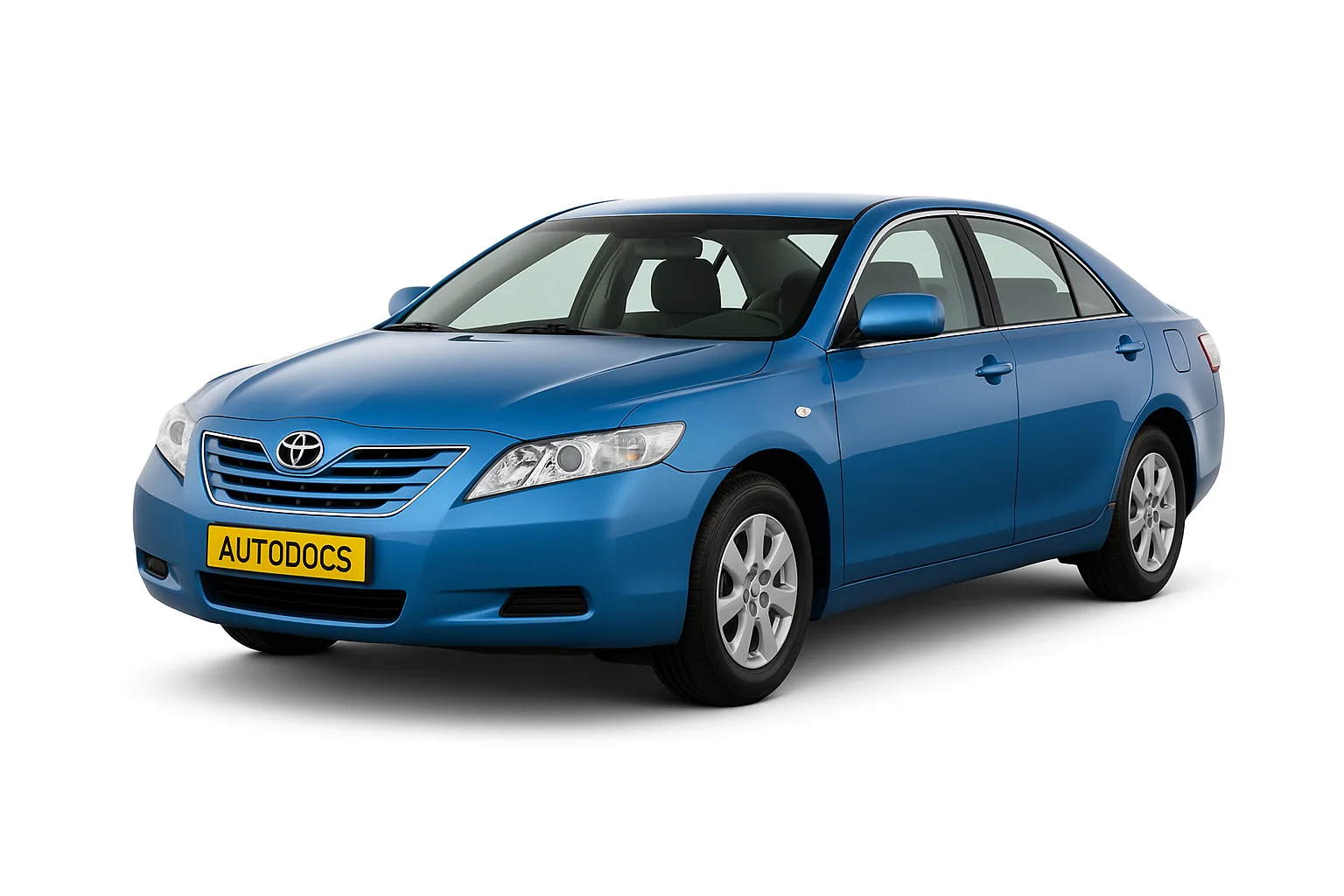

Toyota Camry 40 шестое поколение модельного ряда Камри и выпускалось в 2006, 2007, 2008, 2009, 2010, 2011 году. Данный автомобиль поставлялся по всему миру. Так же известен под названием Daihatsu Altis. В данной публикации мы покажем расположение электронных блоков управления, описание предохранителей и реле Тойота Камри 40 кузове со схемами и фотографиями. Выделим предохранитель прикуривателя.
Количество элементов в блоках может отличатся от представленного и зависит от года выпуска и уровня комплектации. Сверяйте описание со своими схемами на крышке блока.
Содержание
Блоки в салоне
| № | Обозначение |
|---|---|
| 1 | Блок предохранителей |
| 2 | Блок управления электрооборудованием кузова |
| 3 | Реле указателей поворота (аварийная сигнализация) |
| 4 | Распределительный блок №3 |
| 5 | Блок ID (автомобили с системой Smart System) Транспондер ключа (автомобили без системы Smart System) |
| 6 | Распределительный блок (CAN) |
| 7 | Распределительный блок №4 |
| 8 | Усилитель кондиционера |
| 9 | Блок сертификации |
| 10 | Блок контроля давления в шинах |
| 11 | Центральный блок подушек безопасности |
| 12 | Аудио усилитель |
| 13 | Блок блокировки селектора коробки передач |
| 14 | Усилитель сигнала ключа |
| 15 | Блок блокировки руля |
Блок предохранителей
Установлен слева под панелью приборов. Для доступа надо убрать защитную крышку.
| № | A | Описание |
|---|---|---|
| 1 | 25 | RR DOOR RH – Задний правый стекло подъемник |
| 2 | 25 | RR DOOR LH – Задний левый стекло подъемник |
| 3 | 7,5 | FUEL OPN – Лючок бензобака |
| 4 | 15 | FR FOG – Передний противотуманный свет |
| 5 | 7,5 | OBD – Диагностический разъем |
| 6 | 7,5 | ECU−B NO.2 – Стекло подъемники |
| 7 | 10 | STOP – Лампы стоп-сигнала, дополнительный стоп-сигнал, блокировка селектора коробки передач, система впрыска топлива, блок управления электрооборудованием кузова, ABS, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении, система управления дроссельной заслонкой |
| 8 | 30 | TI&TE – Наклонное и телескопическое рулевое управление |
| - | Резерв | |
| 9 | 7,5 | AM1 – Система впрыска топлива |
| 10 | 7,5 | A/C – Кондиционер |
| 11 | 25 | PWR – Стекло подъемники |
| 12 | 25 | DOOR NO.2 – Блок управления электрооборудованием кузова |
| 13 | 30 | S/ROOF – Люк |
| 14 | 15 | TAIL – Габаритный свет, освещение номерного знака, лампы заднего хода, передние указатели поворота, блок управления электрооборудованием кузова |
| 15 | 7,5 | PANEL – Навигация, подогрев сидений, аварийная сигнализация, кондиционер, аудиосистема, часы, освещение перчаточного ящика, система стабилизации автомобиля, трэкшн контроль, подсветка панели приборов, переключатели на руле |
| 16 | 10 | ECU IG NO.1 – Блок управления электрооборудованием кузова, стеклоочиститель и омыватель, люк, система контроля давления в шинах, вентилятор системы охлаждения, навигация, внутреннее зеркало с автоматическим затемнением |
| 17 | 7,5 | ECU IG NO.2 – ABS, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении, блокировка селектора коробки передач, автоматическая коробка передач, круиз-контроль |
| 18 | 10 | A/C NO.2 – Кондиционер, обогрев заднего стекла |
| 19 | 10 | WASH – Стеклоочиститель и омыватель |
| 20 | 20 | S-HTR – Подогрев сидений |
| 21 | 10 | GAUGE NO.1 – Аварийная сигнализация, лампы заднего хода, система впрыска топлива, система зарядки аккумуляторной батареи |
| 22 | 25 | WIP – Стеклоочиститель и омыватель |
| 23 | 7,5 | H−LP LVL – Электро корректор фар |
| 24 | 15 | INJ – Система впрыска топлива, система запуска |
| 25 | 10 | IGN – Система впрыска топлива, противоугонная система, подушки безопасности, система блокировки руля, система классификации переднего пассажира, система управления дроссельной заслонкой, система бесключевого доступа |
| 26 | 7,5 | GAUGE NO.2 – Комбинация приборов, часы, мульти-информационный дисплей |
| 27 | 7,5 | ECU−ACC – Часы, блокировка селектора коробки передач, блок управления электрооборудованием кузова, зеркала с электроприводом, система бесключевого доступа |
| 28 | 20 | CIG – Прикуриватель |
| 29 | 20 | PWR OUTLET- Розетка |
| 30 | 7,5 | RADIO NO.2 – Аудиосистема, навигация |
| 31 | 10 | MIR HTR – Обогрев зеркал |
За прикуриватель и заднюю розетку отвечают предохранители 28 и 29 на 20А.
Предохранители 32 на 30А POWER – Стеклоподъемники и 33 на 30А P/SEAT – Сиденья с электроприводом расположены отдельно в верней части блока.
Реле
С обратной стороны блока крепится несколько элементов реле.
| № | Назначение |
|---|---|
| R1 | Противотуманный свет |
| R2 | Габаритный свет |
| R3 | Вспомогательное реле |
| R4 | Стеклоподъемники |
| R5 | Зажигание (IG1) |
Блоки под капотом
| № | Назначение |
|---|---|
| 1 | Блок управления двигателем (2AZ-FE) |
| 2 | Главный блок предохранителей и реле |
| 3 | Блок управления коробкой передач |
| 4 | Блок управления вентилятором |
| 5 | Skid Control |
| 6 | Блок управления двигателем (2GR-FE) |
Главный блок предохранителей и реле
| № | A | Описание |
|---|---|---|
| 1 | Не используется | |
| 2 | 10 | RR FOG – Задний противотуманный свет |
| 3 | 15 | FR DEF – Передний противотуманный свет |
| 4 | Не используется | |
| 5 | 7,5 | AM2 – Система запуска |
| 6 | 7,5 | ALT−S – Система зарядки аккумуляторной батареи |
| 7 | 7,5 | MAYDAY/TEL – Телефон |
| 8 | – | |
| 9 | 30 | EFI2 – 2AR-FE (2009-2011): Система впрыска топлива |
| 10 | 10 | E−ACM – 2GR-FE: – |
| 11 | 10 | ETCS – Система управления дроссельной заслонкой |
| 12 | 15 | HAZ – Указатели поворота, комбинация приборов |
| 13 | 20 | IG2 – Система впрыска топлива, система запуска, предохранители: GAUGE NO.2, IGN, INJ |
| 14 | 20 | STR LOCK – Система блокировки руля |
| 15 | 10 | DOME – Комбинация приборов, подсветка косметического зеркала, освещение багажного отсека, подсветка замка зажигания, подсветка дверей, освещение салона, часы, лампы для чтения, система бесключевого доступа |
| 16 | 10 | ECU−B NO.1 – Беспроводная система дистанционного управления, блок управления электрооборудованием кузова, система стабилизации автомобиля, система классификации переднего пассажира |
| 17 | 15 | RADIO NO.1- Аудиосистема, навигация |
| 18 | 25 | DOOR NO.1 – Блок управления электрооборудованием кузова |
| 19 | – | |
| 20 | 25 | AMP – Аудиосистема |
| 21 | 30 | EFI MAIN – Система впрыска топлива, система управления дроссельной заслонкой, блок управления электрооборудованием кузова, предохранители: “EFI NO.2” и “EFI NO.3” |
| 22 | Не используется | |
| 23 | 10 | EFI NO.3 – Система впрыска топлива |
| 24 | 15 | EFI NO.2 – Система впрыска топлива |
| 25 | 7,5 | S−HORN – Звуковой сигнал |
| 26 | 20 | A/F – Система впрыска топлива |
| 27 | 10 | MPX−B – Комбинация приборов |
| 28 | 10 | EFI NO.1 -Потивоугонная система, система бесключевого доступа, система впрыска топлива, система управления дроссельной заслонкой |
| 29 | 10 | HORN – Звуковой сигнал |
| 30 | 15 | H−LP (RL) – Ближний правый свет |
| 31 | 15 | H−LP (LL) – Ближний левый свет |
| 32 | 15 | H−LP (RH) – Дальний правый свет |
| 33 | 15 | H−LP (LH) – Дальний левый свет |
| 34 | 50 | HTR – Кондиционер |
| 35 | 50 | ABS NO.1 – ABS, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении |
| 36 | 50 | FAN MAIN – 2GR-FE: Вентиляторы системы охлаждения двигателя |
| 37 | 30 | ABS NO.2 – АБС, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении |
| 38 | 50 | RR DEF – Обогрев заднего стекла, предохранитель: “MIR HTR” |
| 39 | 30 | RR PWR SEAT – Электропривод задних сидений |
| 40 | 30 | H−LP CLN – Омыватель фар |
| 41 | 40 | CDS FAN – 2AR-FE: Вентиляторы системы охлаждения двигателя |
| 42 | 40 | RDI FAN – 2AR-FE: Вентиляторы системы охлаждения двигателя |
| 43 | 30 | MSB – |
| 44 | 120 | ALT – Предохранители: “RR FOG”, “FR DEF”, “AM2”, “ALT−S”, “MAYDAY/TEL”, “E−ACM”, “ETCS”, “HAZ”, “IG2”, “STR LOCK”, “DOME”, “ECU−B NO.1”, “RADIO NO.1”, “EFI MAIN”, “AMP”, “DOOR NO.1”, “EFI NO.3”, “EFI NO.2”, “S−HORN”, “A/F”, “MPX−B”, “EFI NO.1”, “HORN”, “H−LP(RL)”, “H−LP(LL)”, “H−LP(RH)”, “H−LP(LH)”, “HTR”, “ABS NO.1”, “FAN MAIN”, “ABS NO.2”, “RR DEF”, “RR PWR SEAT”, “H−LP CLN”, “CDS FAN”, “RDI FAN”, “MSB”, “ALT” и “ST/AM2” |
| 45 | – | |
| 46 | – | |
| 47 | – | |
| 48 | 30 | ST/AM2 – Стартер, предохранители: GAUGE NO.2, IGN, INJ |
| Реле | ||
| R1 | Система стабилизации автомобиля (VSC No.2) | |
| R2 | Система стабилизации автомобиля (VSC No.1) | |
| R3 | 2AZ-FE: Вентилятор системы охлаждения (No.1) | |
| R4 | 2AZ-FE: Вентилятор системы охлаждения (No.3) | |
| R5 | 2AZ-FE: Вентилятор системы охлаждения (No.2) | |
| 2GR-FE: Вентилятор системы охлаждения | ||
| R6 | Стартер | |
| R7 | Зажигание | |
| R8 | Муфта компрессора кондиционера (MGC) | |
| R9 | Реле прерывания стартера | |
| R10 | Обогрев заднего стекла | |
Отдельно, вне блока могут устанавливаться дополнительные реле вентиляторов охлаждения.
Частые вопросы: предохранители и реле Тойота Камри 40 кузов
Где находится блок предохранителей на Тойота Камри 40 кузов?
Где искать блоки на Тойота Камри 40 кузов: Блок блокировки руля; TI&TE – Наклонное и телескопическое рулевое управление; ALT−S – Система зарядки аккумуляторной батареи; STR LOCK – Система блокировки руля. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Тойота Камри 40 кузов?
Найдите позицию прикуривателя в таблице на странице Тойота Камри 40 кузов (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Тойота Камри 40 кузов — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Тойота Камри 40 кузов?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Тойота Камри 40 кузов?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Тойота Камри 40 кузов?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Тойота Камри 40 кузов?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Тойота Камри 40 кузов?
Схема и таблица предохранителей Тойота Камри 40 кузов — на этой странице: Блоки в салоне, Блоки под капотом. Сохраните страницу — номиналы соответствуют штатной комплектации.
