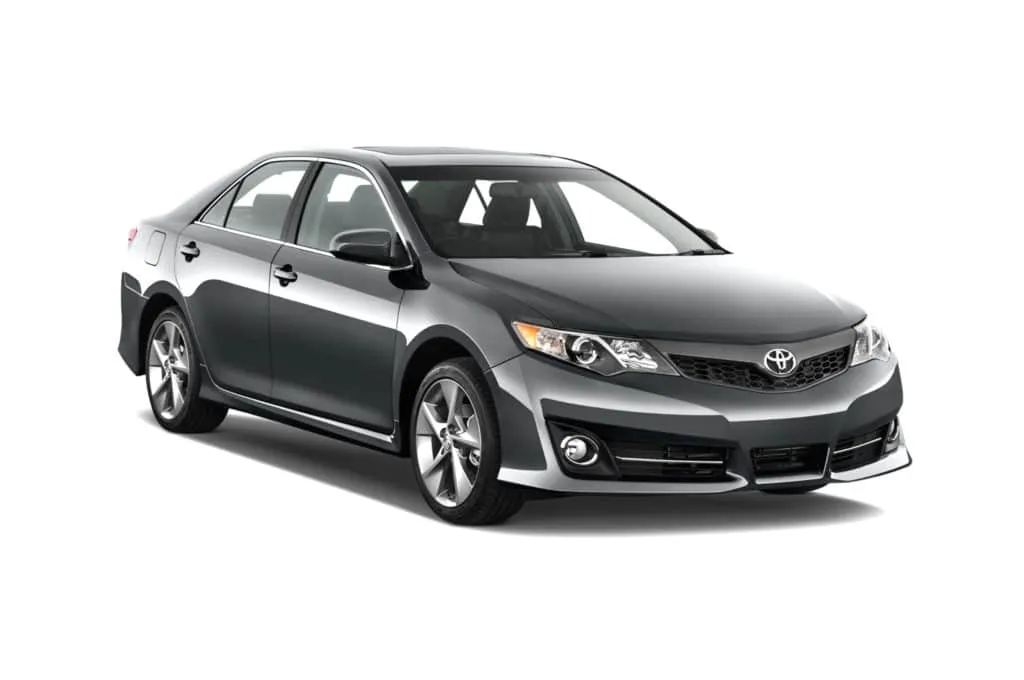

Toyota Camry XV 50 (55) сьоме покоління модельного ряду Camry вироблялося у 2011, 2012, 2013, 2014, 2015, 2016, 2017 році. За цей час модель пройшла рестайлінг. У даній публікації ми покажемо опис запобіжників та реле Toyota Camry у 50 / 55 кузові зі схемами блоків та місцями їх розташування. Зазначимо запобіжник прикурювача. На завершення запропонуємо завантажити керівництво з ремонту та обслуговування.
Блок у салоні
Він знаходиться під панеллю приладів з боку водія.
Порівнюйте актуальне призначення елементів зі своїми схемами на захисній кришці.
| № | A | Опис |
|---|---|---|
| 1 | 10 | ECU-IG1 NO.2 – Очищувач фар, датчик безпечної парковки Toyota, система блокування передач, обігрівачі передніх сидінь, вимикач задньої аудіосистеми, задня система кондиціювання повітря, обігрівачі задніх сидінь, електричний привід регулювання задніх сидінь, система регулювання нахилу та висоти рульової колонки, мультиплексна система зв'язку, аудіосистема, система навігації, дзеркало заднього виду в салоні, склоочисники та мийка лобового скла, задня сонцезахисна штора |
| 2 | 10 | ECU-IG1 NO.1 – Система курсової стійкості автомобіля, електричні охолоджуючі вентилятори, антизапотівач заднього скла, антизапотівачі зовнішніх дзеркал заднього виду, датчик рульового колеса, система багатоточкового упорскування палива /система послідовного багатоточкового упорскування палива, передні фари (ближнє світло), система зарядки акумулятора, Blind Spot Monitor |
| 3 | 10 | PANEL – Підсвітка перемикачів, система кондиціювання повітря, прикурювач, підсвітка бардачка, підсвітка важеля перемикання передач, лампи для читання, світло в салоні, аудіосистема, система навігації |
| 4 | 15 | TAIL – Передні габаритні вогні, задні габаритні ліхтарі, підсвітка номерного знака, передні протитуманні фари, задні протитуманні ліхтарі |
| 5 | 7,5 | EPS-IG1 – Електропривід керма |
| 20 | DOOR R/R – Задній правий електросклопідйомник | |
| 6 | 7,5 | ECU-IG1 NO.3 – Blind Spot Monitor |
| 20 | DOOR F/L – Передній лівий електросклопідйомник | |
| 7 | 10 | S/HTR & FAN F/L – Підігрів сидінь |
| 20 | DOOR R/L – Задній лівий електросклопідйомник | |
| 8 | 7,5 | H-LP LVL – Фари (ближнє світло) |
| 9 | 10 | WASHER – Склоочисники та мийка лобового скла |
| 10 | 7,5 | A/C-IG1 – Система кондиціювання повітря |
| 11 | 25 | WIPER – Склоочисники та мийка лобового скла |
| 12 | 7,5 | BKUP LP – Ліхтарі заднього ходу, система багатоточкового упорскування палива /система послідовного багатоточкового упорскування палива, трансмісія з електронним управлінням, аудіосистема, система навігації |
| 13 | 30 | DOOR NO.1 – Склопідйомники |
| 14 | 5 | WIPER-S – Очищувачі |
| 7,5 | EPS-IG1 – Електропривід керма | |
| 15 | 20 | P/OUTLET RR – Задня розетка для електроприладів |
| 16 | 5 | SFT LOCK-ACC – Система блокування передач |
| 17 | 20 | DOOR R/R – Задній правий електросклопідйомник |
| 10 | S/HTR&FAN F/R – Обігрівачі переднього правого сидіння | |
| 18 | 20 | DOOR R/L – Задній лівий електросклопідйомник |
| 10 | S/HTR&FAN F/L – Обігрівачі переднього лівого сидіння | |
| 19 | 10 | OBD – Бортова система діагностики |
| 20 | 10 | ECU-B NO.2 – Електросклопідйомники, задній вимикач аудіосистеми, задня система кондиціювання повітря, обігрівачі задніх сидінь, електричний привід регулювання задніх сидінь, задня сонцезахисна штора |
| 21 | 20 | DOOR NO.2 – Склопідйомники |
| 22 | 7,5 | AM1 – Система стартера, система багатоточкового упорскування палива /система послідовного багатоточкового упорскування палива |
| 23 | 7,5 | STOP – Задні габаритні ліхтарі, система багатоточкового упорскування палива /система послідовного багатоточкового упорскування палива, система курсової стійкості, антиблокувальна гальмівна система, трансмісія з електронним управлінням, верхній стоп-сигнал, інтелектуальна система доступу без ключа, система блокування передач |
| 24 | 30 | P/SEAT RR – Електричний привід регулювання задніх сидінь |
| 25 | 7,5 | A/C-B – Система кондиціювання повітря |
| 26 | 10 | S/ROOF – Люк |
| 27 | 30 | P/SEAT FR – Електричний привід регулювання передніх сидінь |
| 28 | 30 | PSB – Ремінь безпеки з предаварійною системою. |
| 29 | 20 | D/L-AM1 – Мультиплексна система зв'язку, кнопка блокування всіх дверей, кнопка відкриття багажника |
| 30 | 20 | TI&TE – Система регулювання нахилу та висоти рульової колонки |
| 31 | 10 | A/B – Система подушок безпеки SRS, система класифікації переднього пасажира |
| 32 | 7,5 | ECU-IG2 NO.1 – Система багатоточкового упорскування палива/ система послідовного багатоточкового упорскування палива |
| 33 | 7,5 | ECU-IG2 NO.2 – Інтелектуальна система доступу без ключа, Blind Spot Monitor |
| 34 | 15 | CIG&P/ OUTLET – Прикурювач |
| 35 | 7,5 | ECU-ACC – Годинник, задній вимикач аудіосистеми, задня система кондиціювання повітря, обігрівачі задніх сидінь, електричний привід регулювання задніх сидінь, задня сонцезахисна штора, зовнішні дзеркала заднього виду, мультиплексна система зв'язку, аудіосистема, система навігації |
| 36 | 10 | S/HTR&FAN FI R – Підігрів сидінь |
| 37 | 20 | S/HTR RR – Обігрівачі задніх сидінь |
| 38 | 20 | DOOR F/R – Передній правий електросклопідйомник |
| 39 | 7,5 | ECU-IG1 N0.3 |
Запобіжник прикурювача позначений на схемі як CIG&P/ OUTLET.
Блок під капотом
У моторному відсіку блок запобіжників та реле розташований з лівого боку поряд з акумулятором. Закритий захисною кришкою.
| № | A | Позначення запобіжників |
|---|---|---|
| 1 | 5 | METER-IG2 – Вимірювальні прилади |
| 2 | 50 | 2GR-FE: Електричні вентилятори охолодження |
| 3 | 30 | H-LPCLN – Очищувач фар |
| 4 | 50 | HTR – Система кондиціювання повітря |
| 5 | 120 | ALT – без обігрівача заднього сидіння: Система зарядки акумулятора |
| 140 | ALT – з обігрівачем заднього сидіння: Система зарядки акумулятора | |
| 6 | 30 | ABS NO.2 – Система курсової стійкості автомобіля |
| 7 | 30 | ST/AM2 – Система стартера, запобіжники: ECU-IG2 NO.1, A/B, ECU-IG2 NO.2 |
| 8 | 30 | H-LP-MAIN – Запобіжники: H-LP LH-LO, H-LP RH-LO, MNL H-LP LVL, передні фари (ближнє світло) |
| 9 | 50 | ABS NO.1 – Система курсової стійкості автомобіля |
| 10 | 80 | EPS – Електропривід керма |
| 11 | 7,5 | S-HORN – Запобіжник: S-HORN |
| 12 | 10 | HORN – Звуковий сигнал |
| 13 | 15 | EFI NO.2 – Система багатоточкового упорскування палива /система послідовного багатоточкового упорскування палива, трансмісія з електронним управлінням |
| 14 | 7,5 | EFI NO.3 – 2AR-FE: Система багатоточкового упорскування палива /система послідовного багатоточкового упорскування палива, трансмісія з електронним управлінням |
| 10 | EFI NO.3 – 2GR-FE: Система багатоточкового упорскування палива /система послідовного багатоточкового упорскування палива, трансмісія з електронним управлінням | |
| 15 | 7,5 | INJ – Система багатоточкового упорскування палива /система послідовного багатоточкового упорскування палива, трансмісія з електронним управлінням |
| 16 | 7,5 | ECU-IG2 NO.3 – Система багатоточкового упорскування палива/ система послідовного багатоточкового упорскування палива, трансмісія з електронним управлінням, система блокування рульової колонки, трансмісія з електронним управлінням |
| 17 | 15 | IGN – Система стартера |
| 18 | 20 | D/L-AM2 – Система блокування всіх дверей |
| 19 | 25 | IG2-MAIN – Запобіжники: IGN, INJ, METER-IG2, ECU-IG2 NO.3, A/B, ECU-IG2 NO.2, ECU-IG2 NO.1 |
| 20 | 7,5 | ALT-S – Система зарядки акумулятора |
| 21 | 5 | MAYDAY |
| 22 | 15 | TURN&HAZ – Покажчики повороту, аварійна сигналізація, вимірювальні прилади |
| 23 | 10 | STRG LOCK – Система блокування рульової колонки |
| 24 | 15 | AMP – Аудіосистема |
| 25 | 15 | H-LP LH-LO Автомобілі з галогенними фарами: Ліва фара (ближнє світло), система ручного регулювання кута нахилу фар |
| 20 | H-LP LH-LO – Автомобілі з газорозрядними фарами: Ліва фара (ближнє світло) | |
| 26 | 15 | H-LP RH-LO – Автомобілі з галогенними фарами: Права фара (ближнє світло) |
| 20 | H-LP RH-LO – Автомобілі з газорозрядними фарами: Права фара (ближнє світло) | |
| 27 | 7,5 | MNL H-LP LVL – Автомобілі з газорозрядними фарами: Система ручного регулювання кута нахилу фар |
| 28 | 30 | EFI-MAIN NO.1 – Система багатоточкового упорскування палива/ система послідовного багатоточкового упорскування палива, трансмісія з електронним управлінням, запобіжники: EFI NO.2, EFI NO.3, A/F sensor |
| 29 | 5 | SMART – Інтелектуальна система доступу без ключа |
| 30 | 10 | ETCS – Електронне управління дросельною заслінкою |
| 31 | 20 | TOWING |
| 32 | 7,5 | EFI NO.1 – Система багатоточкового упорскування палива/ система послідовного багатоточкового упорскування палива, трансмісія з електронним управлінням, трансмісія з електронним управлінням |
| 33 | 20 | EFI-MAIN N0.2 – 2AR-FE: Система багатоточкового упорскування палива/ система послідовного багатоточкового упорскування палива, трансмісія з електронним управлінням |
| 20 | A/F – 2GR-FE: Система багатоточкового упорскування палива/ система послідовного багатоточкового упорскування палива, трансмісія з електронним управлінням | |
| 34 | 7,5 | AM 2 – Інтелектуальна система доступу без ключа |
| 35 | 20 | RADIO-B – Аудіосистема, система навігації |
| 36 | 7,5 | DOME – Годинник, підсвітка дзеркал, освітлення салону, лампи для читання, підсвітка багажника, підсвітка підніжки дверей |
| 37 | 10 | ECU-B NO.1 – Мультиплексна система зв'язку, інтелектуальна система доступу без ключа, вимірювальні прилади, система регулювання нахилу та висоти рульової колонки, датчик рульового колеса, пульт дистанційного керування, система контролю сліпих зон. |
| Реле | ||
| R1 | ST – Стартер | |
| R2 | HORN – Реле сигналу | |
| R3 | H-LP – Реле фар | |
