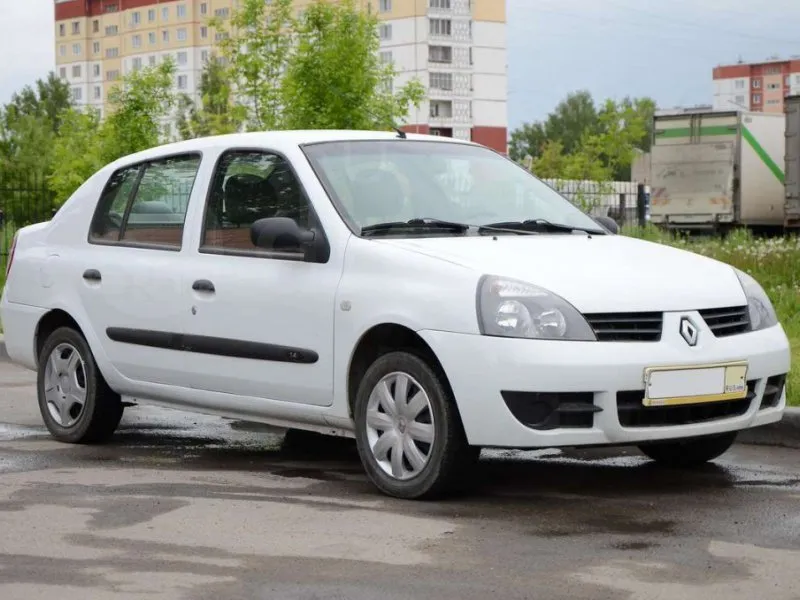

Renault Symbol относится к автомобилям малого класса. Рассмотренный материал актуален для машин выпускавшихся в 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годах. На рынках вне России он так же известен под названиями Renault Clio Sedan, Renault Thalia, Nissan Platina. Мы представляем описание предохранителей и реле рено симбол со схемами блоков.
Блок под капотом
Он находится в моторном отсеке рядом с аккумулятором, под защитной крышкой.
Фото-схема блока
Описание
- 50А – Электро вентилятор системы охлаждения двигателя
- 60А – Цепь «плюс» в салоне
- 60А – Цепь плюс салона
- Реле малой скорости электро вентилятора системы охлаждения двигателя
- Реле топливного насоса
- Не используется
- Реле блокировки впрыска
- Реле стартера
Предохранители и реле в салоне

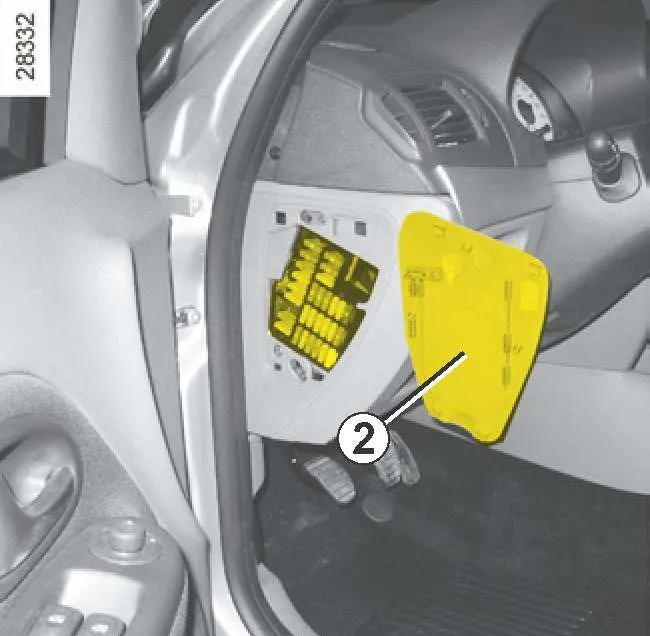

Данный блок расположен с тыльной стороны панели приборов.
Актуальное описание схемы блоков будет написано на обратной стороне защитной крышки.
Фотография крышки
Схема
Назначение
| 1 | 10А Левая фара (ближний свет) |
| 2 | 10А Правая фара (ближний свет) |
| 3 | 10А Электродвигатель очистителя ветрового стекла |
| 4 | 15А Выключатель света заднего хода |
| 5 | 15А Система впрыска |
| 6 | 15A Блок декодера |
| 7 | 5А Система впрыска |
| 8 | 20А Плафон освещения салона, наружные зеркала заднего вида, аудиосистема, часы |
| 9 | 30А Система впрыска |
| 10 | 10А Левая фара (дальний свет) |
| 11 | 10А Правая фара (дальний свет) |
| 12 | 15А Звуковой сигнал |
| 13 | 10А Противоугонная система |
| 14 | 10А Левые габаритные огни, подсветка органов управления |
| 15 | 10А Правые габаритные огни, подсветка органов управления |
| 16 | 15А Аудиосистема, предохранитель прикуривателя, часы, обогрев заднего стекла, центральный коммуникационный блок |
| 17 | 30А Кондиционер |
| 18 | 7,5А Автоматическая коробка передач |
| 19 | 15А Противотуманные фары |
| 20 | 30А Обогрев заднего стекла |
| 21 | 15А Очиститель и омыватель (модель Clio) стекла двери задка |
| 22 | 15А Подушка безопасности |
| 23 | 30А Электростеклоподъемники |
| 24 | 10А Антиблокировочная система тормозов |
| 25 | 10А Диагностический разъем |
| 26 | 30А Вентилятор отопителя |
| 27 | 20А Центральный замок, комбинация приборов, диагностический разъем |
| 28 | 20А Ближний свет |
| 29 | 15А Центральный замок, комбинация приборов, диагностический разъем |
| 30 | 25А Центральный замок, комбинация приборов, диагностический разъем |
За прикуриватель отвечает предохранитель номер 16.
Реле

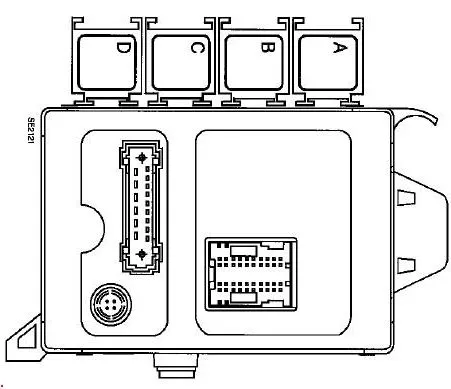

В зависимости от комплектации, в салоне под торпедой, возле ЦЭБКС, могут находится следующие элементы.
Схема
Расшифровка
- А – Реле очистителя заднего стекла
- B – Реле противотуманных фар
- С – Реле звукового сигнала
- D – Реле обогрева заднего стекла
В случае отличия Вашей схемы и представленного материала, ознакомитесь со схемами рено клио. Возможно там Вы найдете ответ на свой вопрос.
