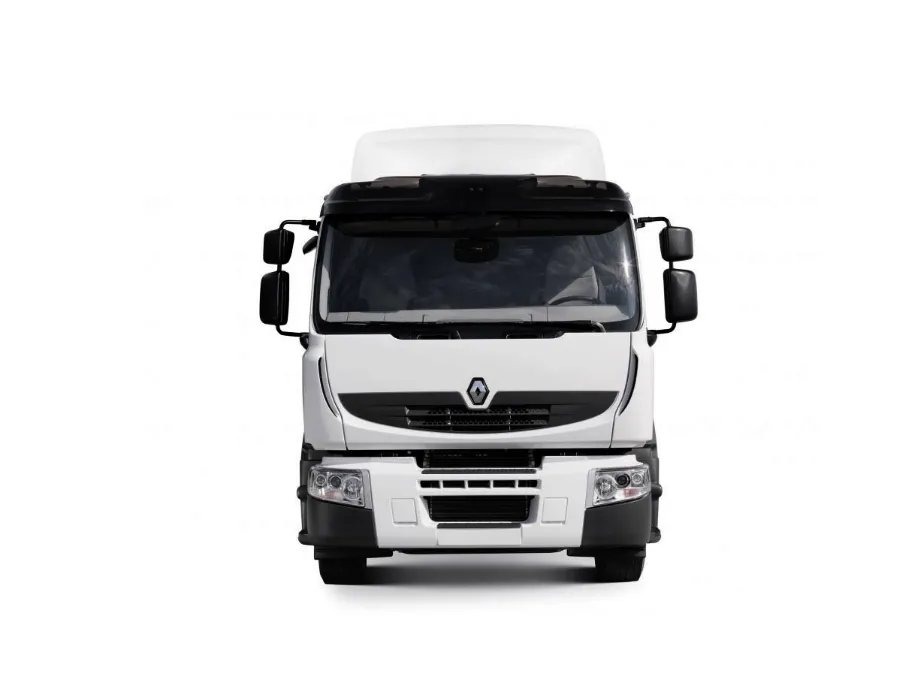

Renault Premium – седельный магистральный тягач выпускавшийся в нескольких поколениях с 1996 по 2013 год в различных модификациях. Наибольшую популярность получили модели с двигателями dxi 380 л. с. и на 420 dci. В данной публикации мы покажем описание предохранителей и реле Рено Премиум со схемами блоков и местами их расположения. Отметим предохранитель прикуривателя.
Исполнение блоков и назначение элементов в них может отличаться от представленного и зависит от года выпуска и комплектации вашего рено премиум. Сверяйте описание со своей технической документацией или схемой на обратной стороне защитной крышки.
Блок предохранителей и реле
Основной блок находится в салоне, в панели приборов со стороны пассажира, за крышкой.
Вариант 1
Схема предохранителей
Назначение предохранителей
| Основной информационный дисплей | F03 7,5А |
| Реле безопасности и разрешения наклона кабины | |
| Реле питания двигателя наклона кабины | |
| Основной информационный дисплей | F04 5А |
| Фары омывателя мотора насоса | F05 30А |
| Основной информационный дисплей | F06 5А |
| Тахограф | |
| ЭБУ управления автомобилем | F07 5А |
| Основной информационный дисплей | F08 5А |
| ЭБУ иммобилайзера двигателя | |
| ЭБУ сигнализации | |
| Двери центрального замка ЭБУ | |
| ЭБУ управления производством воздуха | |
| Бодибилдер по предварительной договоренности управления ECU | F09 5А |
| ЭБУ кондиционера | F10 30А |
| ЭБУ гидравлического замедлителя | F11 10А |
| ЭБУ электрического замедлителя | |
| ЭБУ переключателя передач | F12 15А |
| ЭБУ АКПП | |
| Управление освещением и сигнализацией ECU | F13 20А |
| Реле времени задержки электродвигателя стеклоочистителей | |
| Двигатель насоса стеклоомывателя | |
| Стеклоочистители приводного двигателя | |
| Прикуриватель | F14 15А |
| Гнездо для диагностики автомобиля | F15 5А |
| Разъем для извлечения данных автомобиля | |
| Контроль выбора | F16 10А |
| Межколесный дифференциал сигнальная лампа блокировки | |
| Электроклапан блокировки заднего колеса | |
| Электроклапан включения механизма отбора мощности № 1 | |
| Электроклапан зацепления ВОМ № 2 | |
| ПТО зацепление электроклапан № 3 | |
| Межосевой дифференциал блокировка электроклапана | |
| Фара дальнего света | F17 10А |
| Электрический клаксон | F18 10А |
| Воздушный гудок | |
| ЭБУ кондиционера | F19 5А |
| Радио | F20 10А |
| ЭБУ сигнализации | |
| Двери центрального замка ЭБУ | |
| Концевой разъем ABS / EBS | F21 20А |
| Один верхний свет со стороны водителя | F22 10А |
| Одиночный верхний фонарь со стороны переднего пассажира | |
| Правое верхнее освещение (дверь) | |
| Прожектор для чтения водителя | |
| Фара чтения переднего пассажира | |
| Верхнее освещение нижнего койки | |
| Левое верхнее освещение (дверь) | |
| Левое верхнее освещение (атмосфера) | |
| Правое верхнее освещение (атмосфера) | |
| Верхнее двухъярусное верхнее освещение | |
| Подсветка со стороны водителя | |
| Ступенчатое освещение переднего пассажира | |
| Датчик угла блокировки управляемой оси | F23 5А |
| Датчик угла блокировки управляемой оси | |
| ЭБУ пневматической подвески | |
| ЭБУ управляемой оси | |
| Резистор подогревателя топлива № 2 | F24 20А |
| Доступный источник питания (оборудование в пиктограмме предупреждения о положении на дороге) | F25 10А |
| Доступный источник питания (освещение) | |
| Оборудование в незапертом положении сигнальная лампа | |
| Оборудование световое информационное сигнальное световое | |
| 15-контактный разъем для прицепа | |
| Доступный источник питания (после зажигания) | F26 15А |
| Электродвигатель стекло подъемника двери водителя | F27 20А |
| Электродвигатель стекло подъемника двери переднего пассажира | |
| EBS система управления торможением | F28 20А |
| Селектор АКПП | F29 10А |
| Бортовой интерфейс управления ЭБУ | |
| Управление освещением и сигнализацией ECU | F30 30А |
| ЭБУ системы регулирования температуры в кабине | F31 20А |
| ЭБУ сигнализации | |
| Воздух / вода дополнительный нагреватель | |
| Воздух / воздух дополнительный нагреватель | |
| ЭБУ кондиционера | |
| Доступный источник питания (после главного выключателя) | F32 10А |
| Мотор наклона кабины | F33 30А |
| Бортовой интерфейс управления ЭБУ | F34 3А |
| Управление освещением и сигнализацией ECU | F36 10А |
| Преобразователь напряжения (24В / 12В – 15А) для системы аудиосвязи | F37 10А |
| Радио | |
| Дополнительные сигнальные огни сигнальная лампа | F38 10А |
| Рабочий прожектор | |
| ЭБУ управления автомобилем | F39 15А |
| Левый размораживающий резистор зеркала заднего вида | |
| Правый размораживающий резистор зеркала заднего вида | |
| Реле питания обогреваемого и поворотного зеркала заднего вида | |
| Реле управления оттаиванием ветрового стекла | |
| ЭБУ управления двигателем | F40 30А |
| Стартер | |
| Пусковое реле | |
| Реле подогрева воздуха | |
| Тормоз двигателя № 1 электромагнитный клапан | |
| Электромагнитный клапан выхлопного тормоза | |
| Изменение диапазона электро клапана | |
| Электро клапан управления сплиттером | |
| Электромагнитный клапан регулировки скорости вентилятора охлаждения двигателя | |
| Стартер | F41 15А |
| Пусковое реле | |
| Тормоз двигателя № 1 электромагнитный клапан | |
| Тормоз двигателя № 2 электромагнитный клапан | |
| Электромагнитный клапан выхлопного тормоза | |
| Изменение диапазона электро клапана | |
| Электро клапан управления сплиттером | |
| Реле подогрева воздуха | F42 10А |
| Электромагнитный клапан регулировки скорости вентилятора охлаждения двигателя | |
| Розетка 24 В | F43 15А |
| Диагностическая розетка автоматической коробки передач | |
| Вращающийся маяк № 1 | F46 15А |
| Вращающийся маяк № 2 | |
| Реле питания маяков | |
| ЭБУ управления производством воздуха | F47 7,5А |
| Контроль включения удержания тормоза | F48 3А |
| EBS система управления торможением | |
| ЭБУ пневматической подвески | F49 5А |
| ЭБУ управления питанием автомобиля (ADR) | |
| ЭБУ управляемой оси | F51 5А |
| Селектор АКПП | F52 10А |
| ЭБУ иммобилайзера двигателя | |
| Управление аварийной остановкой кабины | |
| ЭБУ управления автомобилем | |
| После включения зажигания реле питания № 1 | |
| После включения зажигания реле питания № 2 | |
| После включения зажигания реле питания № 3 | |
| Реле питания аксессуаров № 1 | |
| Реле питания аксессуаров № 2 | |
| Реле заземления цепи генератора (ADR) | |
| Сопротивление натяжения цепи генератора | |
| Гнездо для диагностики автомобиля | |
| Бортовой ЭБУ управления | F54 10А |
| ЭБУ гидравлического замедлителя | F57 10А |
| Управление аварийной остановкой кабины | F58 3А |
| Реле заземления цепи генератора (ADR) | |
| Предварительная подготовка к бортовому управлению (ECU) | F59 10А |
| Контроль включения удержания тормоза | |
| Реле фары заднего хода | |
| Преобразователь напряжения (24 В / 12 В) для пакета информационных технологий | F61 15А |
| Розетка 24 В | F63 15А |
| 15-контактный разъем для прицепа | F64 10А |
| Подсветка для инструментов | F66 10А |
| Передняя решетка освещения | |
| Электродвигатель вентиляции крыши | |
| ЭБУ переключателя передач | F67 10А |
| ЭБУ АКПП | |
| Преобразователь напряжения (24В / 12В – 10А) для системы аудиосвязи | F68 20А |
| Преобразователь напряжения (24В / 12В – 15А) для системы аудиосвязи | |
| Преобразователь напряжения (24В / 12В) -12 и 24 Вольт встроенные розетки | |
| Холодильный отсек | |
| Холодильник | |
| Дополнительная розетка 24 В | |
| Концевой разъем ABS / EBS | F70 10А |
| Доступный источник питания (после зажигания) | F71 15А |
| Дальний свет фар дальнего света | F72 10А |
| Фара ближнего света | |
| Доступный источник питания (информация о генераторе, работающий двигатель) | F75 15А |
| Правые сиденье с подогревом | |
| Левые сиденье с подогревом | |
| Автосервис | F76 10А |
| Воздух / воздух дополнительный нагреватель | |
| Реле заземления цепи генератора (ADR) | |
| Электромагнитный клапан дополнительного нагревателя воздуха / воды | |
| Доступный источник питания (после главного выключателя) | F77 15А |
| Управление освещением и сигнализацией | F90 3А |
| Реле питания задних противотуманных фонарей | |
| Реле дальнего света фар | |
| Реле питания противотуманных фар | |
| Выключатели реле освещения ночного освещения | |
| Реле отключения противотуманных фар, если включены фары дальнего света | |
| Фонарь просвета № 1 | F91 10А |
| Фонарь дорожного просвета № 2 | |
| Левая передняя сторона / габаритные огни | |
| Правый габаритный фонарь № 3 | |
| Габаритные огни правые № 4 | |
| Правая задняя сторона / габаритные огни | |
| Крыша левого борта / габаритные огни | |
| Противобликовые накладные левые габаритные фонари | |
| ЭБУ управления питанием автомобиля (ADR) | |
| Правая передняя сторона / габаритные огни | F92 10А |
| Левые габаритные огни № 1 | |
| Габаритные огни ЛГ № 2 | |
| Габаритные огни ЛГ № 3 | |
| Габаритные огни ЛГ № 4 | |
| Левая задняя сторона / габаритные огни | |
| Крыша левого борта / габаритные огни | |
| Глянцевые габаритные огни правые с антибликовым покрытием | |
| Доступный источник питания (правый задний габаритный фонарь (и)) | F93 10А |
| 15-контактный разъем для прицепа | |
| Доступный источник питания (левый задний габаритный фонарь (и)) | F94 10А |
| 15-контактный разъем для прицепа | |
| Приборы и органы управления ночным освещением | F96 3А |
| Доступный источник питания (ночное освещение) | F97 5А |
| Дальний свет фар дальнего света | F100 15А |
| Противотуманные фары | |
| Фара дальнего света | |
| Фара ближнего света | |
| Левый противотуманный фонарь | |
| Правые противотуманные фары | |
| Противотуманные фары | F101 10А |
| Задний противотуманный фонарь | |
| Задний противотуманный фонарь | |
| 15-контактный разъем для прицепа | |
| Основной информационный дисплей | F102 10А |
| Правый дальний свет дальнего света | |
| Левый дальний свет дальнего света | |
| Доступный источник питания (обратная информация) | F103 10А |
| Реверсивный контроль торможения | |
| Фары заднего хода | |
| Фары заднего хода | |
| Внешний рог | |
| 15-контактный разъем для прицепа | |
| Левые стоп-сигналы | F104 10А |
| Правые стоп-сигналы | |
| 15-контактный разъем для прицепа | |
| Датчик концентрации газов оксидов азота | F107 10А |
| Модуль насоса управления подачей AdBlue | |
| Обходной электромагнитный клапан водяного контура двигателя | |
| Воздух / дополнительный нагреватель | F108 20А |
За прикуриватель отвечает предохранитель номер 14 на 15А.
Обозначение реле
| После включения зажигания реле питания № 1 | R01 |
| После включения зажигания реле питания № 2 | R02 |
| После включения зажигания реле питания № 3 | R03 |
| Реле питания обогреваемого и поворотного зеркала заднего вида | R04 |
| Реле питания, управляемое генератором (двигатель работает) | R05 |
| Реле правой и левой стороны / реле питания габаритных и габаритных огней | R06 |
| Выключатели реле освещения ночного освещения | R07 |
| Реле дальнего света фар | R08 |
| Реле заземления цепи генератора (ADR) | R09 |
| Реле питания дополнительного отопителя | R10 |
| Реле безопасности и разрешения наклона кабины | R11 |
| Реле правой и левой стороны / реле питания габаритных огней и габаритных огней (прицеп и кузовщик) | R12 |
| Реле питания стоп-сигналов | R13 |
| Реле дальнего света дальнего света | R14 |
| Реле времени задержки электродвигателя стеклоочистителей | R15 |
| Реле электропитания ЭБУ АКП | R16 |
| Пусковое реле | R17 |
| Реле питания задних противотуманных фонарей | R18 |
| Реле питания с пневматической подвеской | R19 |
| Реле питания ЭБУ автомобиля и двигателя | R20 |
| Реле питания аксессуаров № 1 | R21 |
| Реле питания аксессуаров № 2 | R22 |
| Реле питания противотуманных фар | R23 |
Вариант 2
Фото-пример
Схема
Описание предохранителей
| Хронометр | F1 |
| Резервное питание (после контакта замка стартера) | F1 |
| Розетка прицепа семиконтактная (АБС) | F1 |
| Питание контрольных ламп “СЕРВИС” и “ОПАСНО” | F1 |
| Реле электроклапанов “ABS / ASR” (Передн. лев / Задн. прав.) | F1 |
| Реле электроклапанов “ABS / ASR” (Передн. прав / Задн. лев.) | F1 |
| Реле аварийной защиты АБС | F1 |
| Вычислительное устройство “ABS / ASR” | F1 |
| Реле отключения электрического замедлителя | F1 |
| Бортовой компьютер | F1 |
| Реле нулевой скорости | F1 |
| Реле нейтрального положения | F1 |
| Стояночный фонарь правый | F2 |
| Габаритный фонарь правый | F2 |
| Резервное питание (для освещения) | F3 |
| Стояночный фонарь левый | F3 |
| Габаритный фонарь левый | F3 |
| Питание стояночных фонарей прицепа | F4 |
| Резервное питание (для освещения) | F5 |
| Подсветка приборов панели приборов | F6 |
| Подсветка выключателей | F6 |
| Резерв | F7 |
| Противотуманный фонарь (или фонари) | F8 |
| Противотуманные фары | F9 |
| Фара дальнего света правая | F10 |
| Фара дальнего света левая | F11 |
| Фара ближнего света левая | F12 |
| Фара ближнего света правая | F13 |
| Прожекторы дальнего действия | F14 |
| Тактовый привод стеклоочистителей | F15 |
| Электронный тахограф | F15 |
| Выключатель стоп-сигнала | F16 |
| Защитный блок коробки передач “DELTA 2” | F16 |
| Фонари заднего хода | F16 |
| Реле фонарей дневного света | F16 |
| Блок уровня масла и температуры в контуре охлаждения двигателя | F16 |
| Реле сигнала износа тормозных накладок | F16 |
| Питание контрольных ламп панели приборов | F16 |
| Выключатель дефростинга зеркал заднего вида и ветрового стекла | F16 |
| Авто радиоприемник | F17 |
| Понижающий трансформатор (цепь телесвязи) | F17 |
| Цепь воздушного кондиционера | F18 |
| Аварийный выключатель “TBV” (в модификации RTMDR) | F18 |
| Вычислительное устройство “TBV” | F18 |
| Вычислительное устройство автоматизированного сцепления | F18 |
| Отопитель (отопители) воздуха | F18 |
| Подогреватель топливного фильтра | F19 |
| Поворотные фары | F20 |
| Двигатель привода вентиляционного люка в крыше | F20 |
| Резервное питание (после общего выключателя) | F21 |
| Автономный отопитель “D1LC” | F22 |
| Автономный отопитель “D1LCC” | F22 |
| Автономный отопитель “Thermo 90” | F22 |
| Плафон водителя | F23 |
| Плафон пассажира | F23 |
| Плафон нижней кушетки | F23 |
| Плафон верхней кушетки | F23 |
| Подсветка подножки | F23 |
| Подсветка бокового ящика | F23 |
| Двигатель стекло подъемника водителя | F24 |
| Двигатель стекло подъемника пассажира | F24 |
| Часы контрольного тахографа | F25 |
| Звуковой сигнализатор | F26 |
| Стоп-сигнал | F27 |
| Вычислительное устройство “ABS / ASR” | F28 |
| Поворотное зеркало заднего вида с дефростингом, левое | F29 |
| Поворотное зеркало заднего вида с дефростингом, правое | F29 |
| Реле времени для дефростинга ветрового стекла | F29 |
| Питание дополнительных элементов контрольного тахографа | F30 |
| Приводы регулировки прожекторов | F30 |
| Обогреваемое сиденье водителя | F30 |
| Обогреваемое сиденье пассажира | F30 |
| Прикуриватель | F30 |
| Понижающий трансформатор (для розетки 12 вольт) | F30 |
| Резерв | F31 |
| Двигатель привода стеклоочистителей | F32 |
| Насос стекло омывателей | F32 |
| Насос омывателей фар | F32 |
| Розетка для диагностики | F33 |
| Вычислительное устройство подвески (6×2 / 6×4) | F33 |
| Прерыватель указателя поворотов | F34 |
| Питание памяти авто радио приемника | F34 |
| Бортовой компьютер | F34 |
| Автономный отопитель “D1LC” | F34 |
| Автономный отопитель “D1LCC” | F34 |
| Программируемый выключатель автономного отопителя | F34 |
| Резервное питание (после контакта замка стартера) | F35 |
| Розетка прицепа семиконтактная (АБС ) | F36 |
| Электрическая защелка левая | F37 |
| Электрическая защелка правая | F37 |
| Резерв | F38 |
| Резерв | F39 |
| Резерв | F40 |
| Резерв | F41 |
| Вычислительное устройство автоматизированного сцепления | F42 |
| Резервное питание (для цепи нулевой скорости) | F42 |
| Подсветка клапанов | F43 |
| Рабочий прожектор (тягача) | F43 |
| Подсветка решетки радиатора | F43 |
| Питание прицепа + 24 вольт | F43 |
| Насос опрокидывания кабины | F44 |
| Общий электрический выключатель | F45 |
| Блок централизованной блокировки замков | F45 |
| Выключатель подогрева двигателя | F46 |
| Выключатель подогревателя топливного фильтра | F46 |
| Вычислительное устройство ограничителя скорости | F46 |
| Матричный дисплей | F46 |
| Отопитель (отопители) воздуха | F46 |
| Вычислительное устройство подвески (4×2) | F47 |
| Блок дистанционного управления подвеской | F47 |
| Датчик давления подушек заднего моста (6×2) | F47 |
| Резерв | F48 |
| Вычислительное устройство “ITC” | F49 |
За прикуриватель отвечает предохранитель номер 30.
Расшифровка реле
- Реле питания после контакта RP1
- Реле питания после контакта R2
- Реле давления масла R4
- Реле стояночных фонарей R5
- Реле дополнительных элементов комфорта R6
- Реле освещения R8
- Реле противотуманных фар R9
- Реле противотуманных фонарей R10
- Реле ближнего света фар R11
- Реле дальнего света фар R12
- Реле прожекторов дальнего действия R13
- Реле стоп-сигналов R14
- Реле электроклапанов “ABS / ASR” (Передн. прав. / Задн. лев.) R15
- Реле электроклапанов “ABS / ASR” (Передн. лев. / Задн. прав.) R16
- Реле аварийной защиты АБС R17
- Реле отключения электро замедлителя R18
- Резервное реле R19
- Реле дефростинга зеркал заднего вида и ветрового стекла R20
- Реле поворотных фар R23
- Реле тормозных накладок R26
- Резервное реле R40
- Реле подогрева топлива R41
- Резервное реле R42
- Резервное реле R44
- Реле опрокидывания кабины RP45
- Реле автономного отопителя R46
- Реле тактирования работы омывателей фар С753
- Звуковой сигнализатор “EASY” С757
Дополнительные элементы
Вне блока могут располагаться следующие элементы реле и предохранителей:
- Реле автономного отопителя
- Реле противопуска
- Реле нулевой скорости
- Реле нейтрального положения
- Реле нулевой скорости (автоматизированное сцепление)
- Реле аварийной защиты “ITC”
- Реле отключения гидравлического замедлителя
- Реле дневного света
- Реле дефростинга ветрового стекла (с выдержкой времени)
- Реле пусковое
- Реле подогрева двигателя
- 25А Прерыватель указателей поворота и аварийной сигнализации
- 25А Независимое нагревание
- 25А Бортовое радио
- 25А Сигнализация
- 25А Центральное закрытие

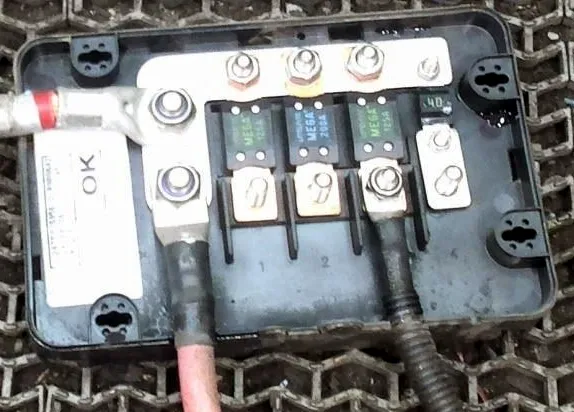

Блок на АКБ
На крышке блока аккумулятора так же может находится блок плавких вставок высокой мощности.
Назначение
| FM1 | 125А Электропитание кабины |
| FM2 | 200А Электрический подъемник грузовика |
| FM3 | 125А Машинный воздушный подогрев впуска |
| FM4 | 40А Резерв |
