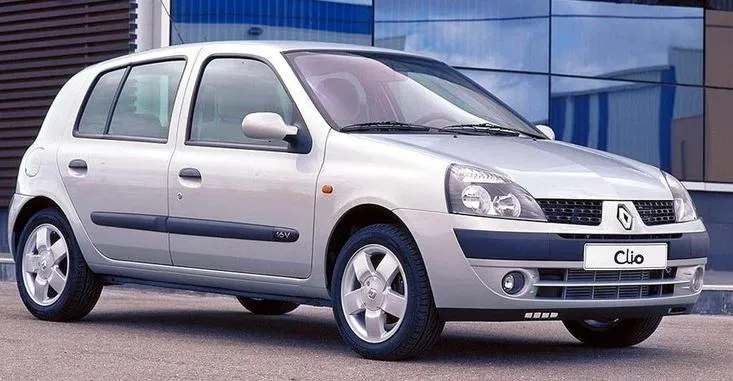

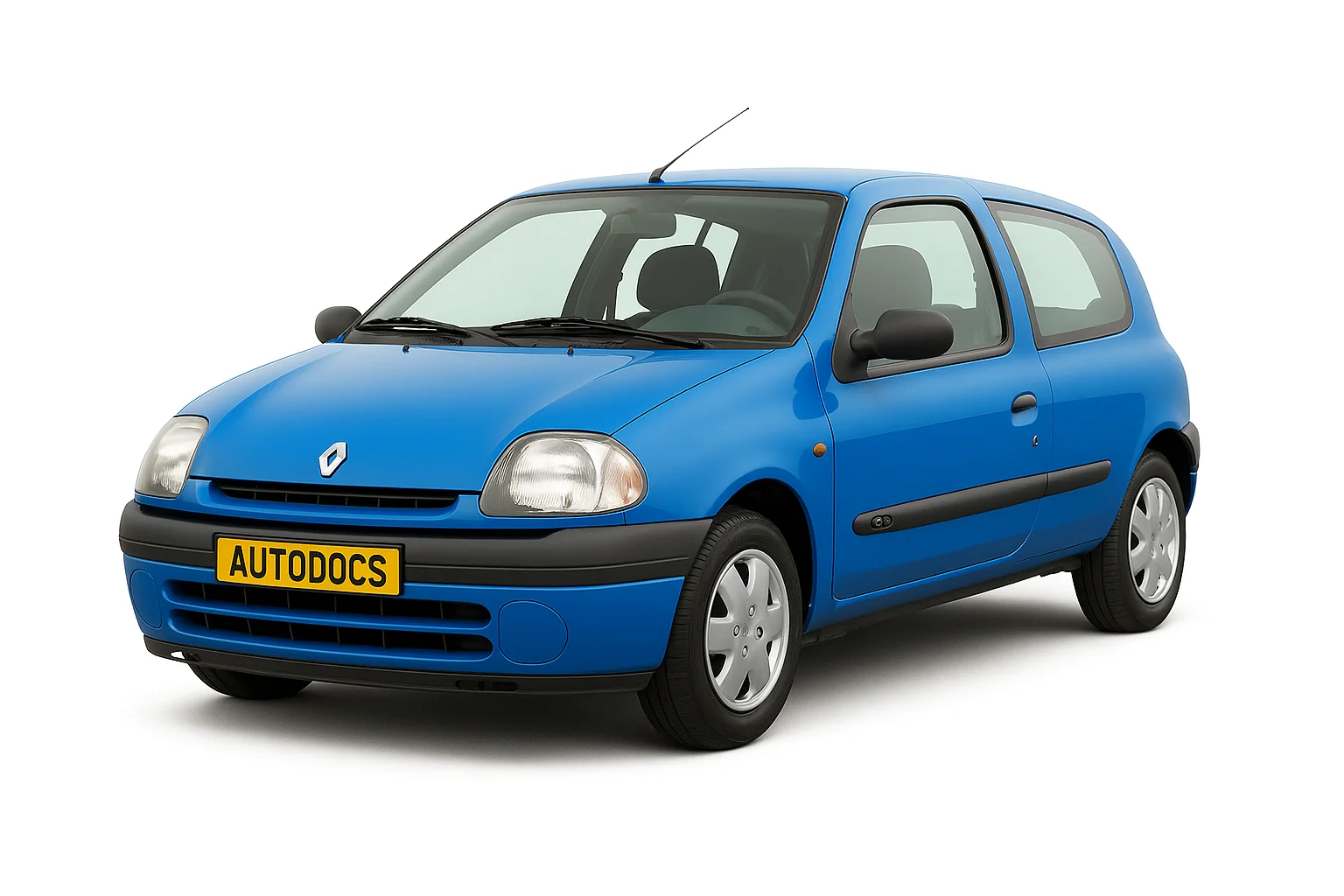

Renault Clio относится к автомобилям класса супер мини. Первое поколение выпускалось с 1990 по 1997 год. 2 поколение производилось в 1998, 1999, 2000, 2001, 2002, 2003 и 2004 году. А в 2005, 2006, 2007, 2008, 2009, 2010, 2011 и 2012 – 3 поколение. После этого и по настоящее время выпускается 4 поколение данной модели. За этот период данная модель несколько раз признавалась автомобилем года в Европе. Мы предлагаем ознакомится с информацией о местах расположения блоков предохранителей и реле рено клио 2 и 3 поколения, схемах блоков и назначением их элементов, а так же отдельно отметим предохранители отвечающие за работу прикуривателя.
Обращаем внимание на то, что возможно отклонения в нашем материале и Вашем автомобиле. Исполнение блоков может меняться в зависимости от страны поставки, комплектации и года выпуска.
Содержание
Рено клио 2 поколения
Расположение блоков и как к ним добраться можете посмотреть в данном видео.
Предохранители и реле под капотом
Фотография блока
Схема
Предохранители
Описание
| F1 | (30A) Управление двигателем |
| F2 | (30A) Реле электродвигателя вентилятора системы охлаждения (без кондиционера) |
| F3 | (5A) Система управления двигателем (K4J/K4M/ F4R736) |
| F4 | (5A) Система управления АКПП, секвентальная МКПП (D4F) |
| F5 | (15A) Управление двигателем |
| F6 | (40A) Секвентальная МКПП(D4F) |
| F7 | (50A) Реле задержки выключения электродвигателя вентилятора системы охлаждения/реле электродвигателя вентилятора системы охлаждения — низкая скорость (с кондиционером) |
| F8 | (60A) Противоугонная система,выключатель освещения, многофункциональный блок управления |
| F9 | (25A) Анти блокировочная система тормозов(ABS) – Bosch8.0 |
| F10 | (50A) Антиблокировочная система тормозов(ABS) – Bosch8.0 |
| F11 | (60A) Реле вспомогательных цепей зажигания, выключатель освещения, многофункциональный блок управления |
| F12 | (30A) Электродвигатель вентилятора отопителя(с кондиционером) |

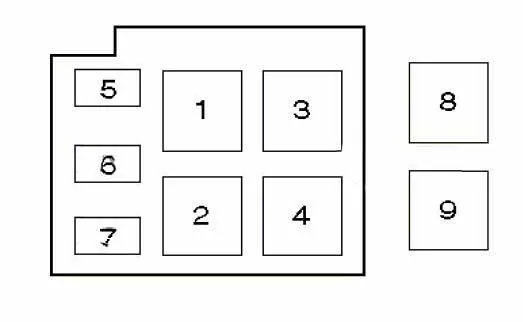

Реле
Назначение
- Реле электродвигателя вентилятора системы охлаждения (с кондиционером)
- Реле топливного насоса
- Реле основного насоса гидропривода переключения передач(D4F, секвентальная МКПП)
- Реле электромагнитной муфты компрессора кондиционера
- Реле задержки выключения электродвигателя вентилятора системы охлаждения/реле электродвигателя вентилятора системы охлаждения — низкая скорость
- Реле стартера
- Реле системы управления двигателем
- Реле электродвигателя вентилятора отопителя
- Реле фонарей заднего хода(D4F, секвентальная МКПП)
Предохранители и реле в салоне

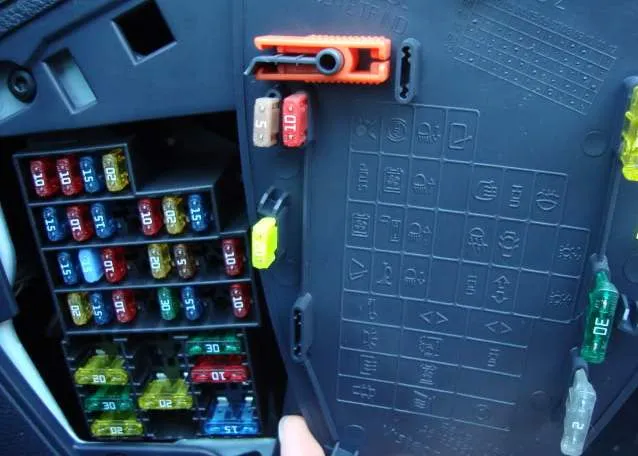

На обратной стороне защитной крышки, будет нанесено актуальное описание размещения предохранителей в данном блоке. Там же могут находится запасные предохранители.

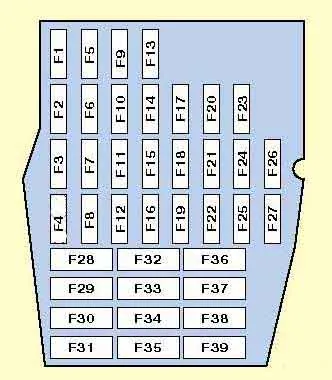

Схема блока
Расшифровка
| 1 | (15A) Подушки безопасности, много функциональный блок управления |
| 2 | (15A) Автоматическая коробка передач, диагностический разъем (DLC), комбинация приборов, много функциональный блок управления, стоп – сигналы |
| 3 | (15A) Система кондиционирования, обогреватель заднего стекла, очиститель/ омыватель заднего стекла, фонари заднего хода |
| 4 | (20A) Очистители лобового стекла – 1998/ 2000 |
| 5 | (10A) Антиблокировочная система тормозов(ABS) |
| 6 | (10A) Блок управления кондиционером, много функциональный блок управления |
| 7 | (15A) Аудиосистема, прикуриватель, часы, обогреватель заднего стекла |
| 8 | (15A) Звуковой сигнал |
| 9 | (10A) Левая фара — ближний свет |
| 10 | (10A) Правая фара – ближний свет |
| 11 | (10A) Правая фара – дальний свет |
| 12 | (10A) Левая фара — дальний свет |
| 13 | (20A) Фары – ближний свет (сдвоенные фары) |
| 14 | (5A) Лампы системы освещения дневное время – 1998/ 2000 |
| 15 | Запасной |
| 16 | Запасной |
| 17 | (10A) Обогреватель зеркал заднего вида на дверях |
| 18 | (20A) Противотуманные фары |
| 19 | Запасной-1998 |
| 20 | Запасной |
| 21 | (5A) Диагностический разъем (DLC), комбинация приборов (2000), много функциональный блок управления |
| 22 | (15A) Указатели поворота/ аварийная сигнализация |
| 23 | (15A) Задние противотуманные фонари |
| 24 | Запасной |
| 25 | Запасной |
| 26 | (10A) Подсветка комбинации приборов, передние/ задние габариты (лев.) |
| 27 | (10A) Подсветка комбинации приборов, правые задние/ передние габариты |
| 28 | (2A) Иммобилайзер |
| 29 | (20A) Аудиосистема, часы, электропривод зеркал заднего вида на дверях, лампы освещения салона |
| 30 | (30A) Обогреватель заднего стекла |
| 31 | (20A) Центральный замок |
| 32 | (30A) Электропривод стеклоподъемников |
| 33 | (20A) Омыватели фар |
| 34 | (30A) Отопитель/ кондиционер-1999 |
| 35 | (20A) Подогреватель сидений |
| 36 | (30A) Электропривод стеклоподъемников |
| 37 | (20A) Люк |
| 38 | Запасной-1998 |
| 39 | Запасной |
За прикуриватель отвечает предохранитель номер 7 на 15А.
Если представленная схема отличается от Вашей, ознакомитесь с дополнительным материалом.
Реле
Элементы реле будут располагаться отдельным блоком.
Схема
Назначение
- Реле габаритов (с системой освещения в дневное время)
- Реле системы освещения в дневное время
- Реле противотуманной фары, правое
- Реле ближнего света фар (с системой освещения в дневное время)
- Реле насоса омывателя фар 1
- Реле насоса омывателя фар 2
- Многофункциональный блок управления
Рено клио 3 покаления
Предохранители и реле в моторном отсеке
Основной блок
Расположение

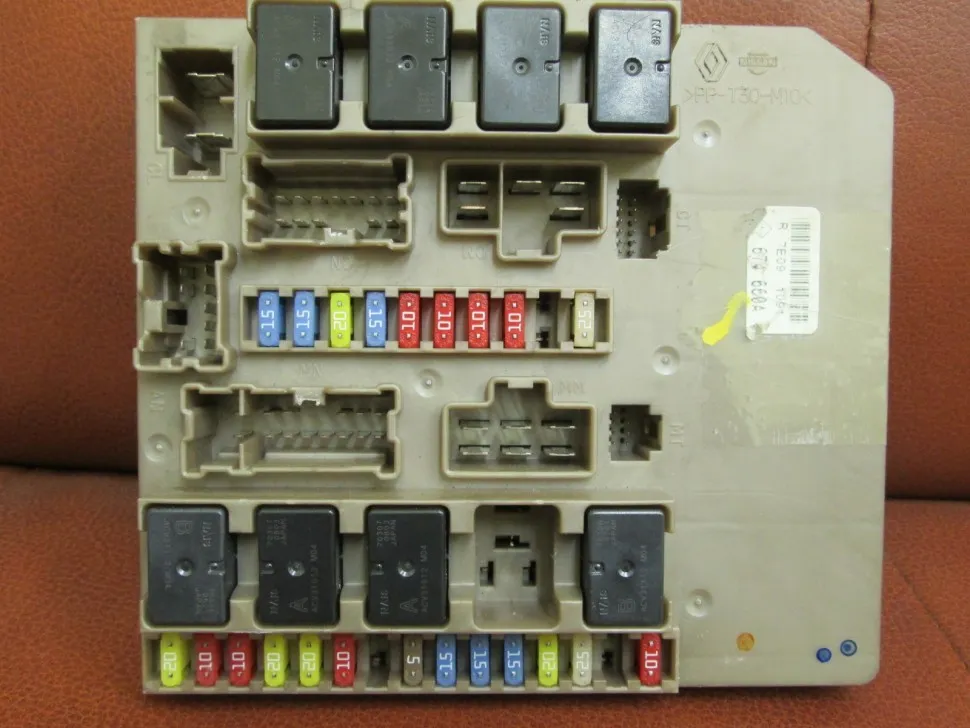

Вот полное фотография блока
Схема
Описание
- Реле обогревателя заднего стекла
- Реле системы управления двигателем — кроме K9K764
- Реле ближнего света фар
- Реле противотуманных фар
- Реле стартера
- –
- Реле электродвигателя вентилятора системы охлаждения, высокая скорость 1
- Реле электродвигателя вентилятора системы охлаждения, низкая скорость 2
- Реле 2 основных цепей зажигания
| 1 | (25A) Электронный блок управления ABS |
| 2 | — |
| 3 | (10A) Дальний свет правой фары |
| 4 | (10A) Дальний свет левой фары |
| 5 | (10A) Блок управления системой кондиционирования, центральный замок, переключатель системы поддержания скорости, электропривод стеклоподъемников, задний правый, система ABS/ESP, многофункциональный дисплей, передние/ задние правые габариты |
| 6 | (10A) Аудиосистема, центральный замок, прикуриватель, переключатель электропривода зеркал заднего вида на дверях, двухпозиционный выключатель привода стеклоподъемника двери водителя, электропривод стеклоподъемника, задний левый, выключатель стеклоподъемника, дверь пассажира, блок управления корректором фар, лампа подсветки номерного знака, система парковки, передние/ задние левые габариты, противобуксовочная система |
| 7 | (15A) Реле дополнительного отопителя 1/2, выключатель системы поддержания скорости (круиз-контроль, при включении заднего хода), диагностический разъем(DLC), электроусилитель рулевого управления, блок управления ксеноновыми фарами, многофункциональный дисплей, переключатель выбора режима работы АКПП, лампа подсветки селектора КПП, блок управления системы контроля давления в шинах |
| 8 | (20A) Электродвигатель очистителя лобового стекла |
| 9 | (15A) Корректор фары (прав.), ближний свет (прав.) |
| 10 | (15A) Корректор фары (лев.), ближний свет (лев.) |
| 11 | (10A) Электромагнитная муфта компрессора кондиционера |
| 12 | — |
| 13 | (25A) Тяговое реле стартера |
| 14 | (20A) Электронный блок управления КПП |
| 15 | — |
| 16 | (15A) Обогреватель заднего стекла |
| 17 | (15A) Реле насоса омывателя фар |
| 18 | (5A) Электронный блок управления КПП |
| 19 | — |
| 20 | (10A) Фонари заднего хода |
| 21 | (20A) Катушки зажигания |
| 22 | (20A) Электронный блок управления двигателем |
| 23 | (10A) Электронный блок управления SRS |
| 24 | (10A) Электронный блок управления двигателем, э/м клапан замка рулевой колонки-с системой keyless entry |
| 25 | (20A) Противотуманные фары |
Дополнительный блок

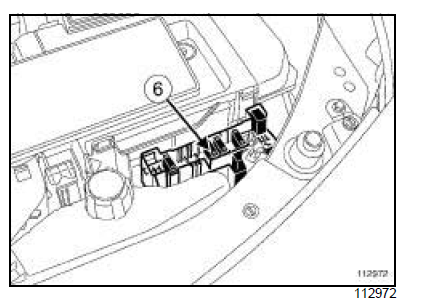

Он находится на передней стенки полки аккумулятора, а реле на боковой.
Схема
Обозначение
| F1 | (30) Реле системы управления двигателем — K9K764 |
| F2 | (30A) Реле насоса КПП- D4F764 (секвентальная МКПП) |
| F3 | (30A) Электродвигатель вентилятора системы охлаждения- K9K766, D4F764 (секвентальная МКПП) |
| F4 | (30A) Электродвигатель вентилятора системы охлаждения — K4M, K4J, D4F(M^^ |
| F5 | (50A) Блок предохранителей/реле, приборная панель 2 – предохранители ^2^4 |
| F6 | (80A) Дополнительный отопитель 1/2 |
| F7 | |
| F8 | (50A) Электронный блок управления ABS |
| F9 | |
| F10 | |
| F11 | |
| F12 | (10A) Реле ксеноновой фары |
- Реле насоса омывателя фар 1
- Реле насоса омывателя фар 2
- Реле ксеноновой фары
Предохранители и реле в салоне
Основной блок расположен снизу приборной панели, за защитной крышкой.
Фотография
Схема
Расшифровка
| 1 | Реле основных цепей зажигания |
| F1 | (30A) Указатели поворота |
| F2 | (15A) Электронный блок управления кондиционером, дополнительное оборудование, комбинация приборов |
| F3 | (7,5A) Блок управления зеркалами заднего вида, лампы освещения салона, лампы подсветки косметических зеркалец |
| F4 | (15A) Диагностический разъем (DLC), звуковые сигналы |
| F5 | (10A) Лампа подсветки вещевого ящика, лампа освещения багажного отделения |
| F6 | (25A) Центральный замок, электродвигатель привода стеклоподъемника, сторона водителя |
| F7 | (25A) Двухпозиционный выключатель привода стеклоподъемника двери водителя |
| F8 | (10A) Электронный блок управления ABS |
| F9 | (15A) Прикуриватель |
| F10 | (20A) Блок управления электродвигателем вентилятора кондиционера /отопителя (ручное управление температурой) |
| F11 | (20A) Блок управления электродвигателем вентилятора кондиционера /отопителя (автоматическое управление температурой) |
| F12 | (15A) Электронный блок управления кондиционером, панель управления кондиционером/отопителем, звуковой сигнал противоугонной системы, аудиосистема, блок предохранителей /реле, приборная панель 2- реле 6/7, обогрев сидений, многофункциональный блок управления, насос омывателя заднего стекла, блок управления электрооборудованием рулевого колеса, блок управления телефоном, электродвигатель очистителя лобового стекла |
| F13 | (10A) Выключатель стоп-сигналов (датчик положения педали тормоза), блок предохранителей/реле, приборная панель 2- реле 3 |
| F14 | (5A) Датчик солнечного света, блок управления электроприводом зеркал заднего вида на дверях, лампы освещения салона, датчик дождя, лампы подсветки косметического зеркальца, очистители лобового стекла |
| F15 | (20A) Электродвигатель очистителя заднего стекла |
| F16 | (15A) Электронный блок управления иммобилайзером |
| F17 | (30A) Центральный замок |
| F18 | (15A) Многофункциональный блок управления |
| F19 | (5A) Вентилятор датчика температуры воздуха в салоне |
| F20 | (25A) Электродвигатель привода стеклоподъемника двери пассажира |
| F21 | Диод электропривода задних стеклоподъемников |
За прикуриватель отвечает предохранитель номер 9.

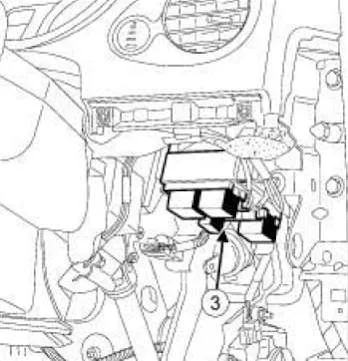

Отдельно размещен ещё одни блок с предохранителями и реле.
Тут могут находиться следующие элементы:
- Реле электропривода стеклоподъемника водителя
- Реле стоп-сигналов
- Реле 1 электропривода задних стеклоподъемников
- Реле 2 электропривода задних стеклоподъемников
- (20A) Подогреватель сидений
- (15A) Люк
- (25A) Электропривод задних стеклоподъемников
