Renault Clio — легендарный автомобиль класса супермини. История поколений: первое поколение производилось с 1990 по 1998 год. Второе поколение Renault Clio 2 выпускалось с 1998 по 2005 год включительно: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005. Эта модель неоднократно удостаивалась звания автомобиля года в Европе. В данном руководстве вы найдете подробную информацию о блоках предохранителей и реле для Renault Clio 2: схемы расположения, расшифровка назначения каждого элемента, а также отдельный разбор предохранителя прикуривателя.
Обратите внимание, что в нашем материале и вашем автомобиле могут быть расхождения. Конструкция блоков может отличаться в зависимости от страны поставки, комплектации и года выпуска.
Расположение
| № | Назначение |
|---|---|
| 1 | Блок управления кондиционером |
| 2 | Модуль управления SRS |
| 3 | Датчик противоугонной системы/центрального замка – потолочная панель |
| 4 | Аккумулятор |
| 5 | Диагностический разъем (DLC) |
| 6 | Монтажный блок предохранителей и реле в салоне |
| 7 | |
| 8 | Монтажный блок предохранителей и реле в моторном отсеке |
| 9 | |
| 10 | Дополнительный предохранитель (60А), реле подогревателя охлаждающей жидкости – F9Q (^5/00) – возле блока предохранителей 2 в моторном отсеке |
| 11 | Дополнительный предохранитель (70А/80А), реле подогревателя охлаждающей жидкости – F9Q/K7K (6/00^) – возле блока предохранителей 2 в моторном отсеке |
| 12 | Дополнительный предохранитель (80А), гидроусилитель руля – некоторые модели – возле блока предохранителей/реле 2 в моторном отсеке |
| 13 | Реле электродвигателя насоса омывателя фар – впускной резонатор |
| 14 | Сигнал |
| 15 | Кольцевая антенна иммобилайзера – возле выключателя зажигания |
| 16 | Инерционный выключатель подачи топлива |
| 18 | Датчик температуры окружающего воздуха – зеркало заднего вида пассажирской двери |
| 19 | Электронный модуль управления коробкой передач |
| 20 | Датчик скорости – коробка передач |
Блок предохранителей и реле

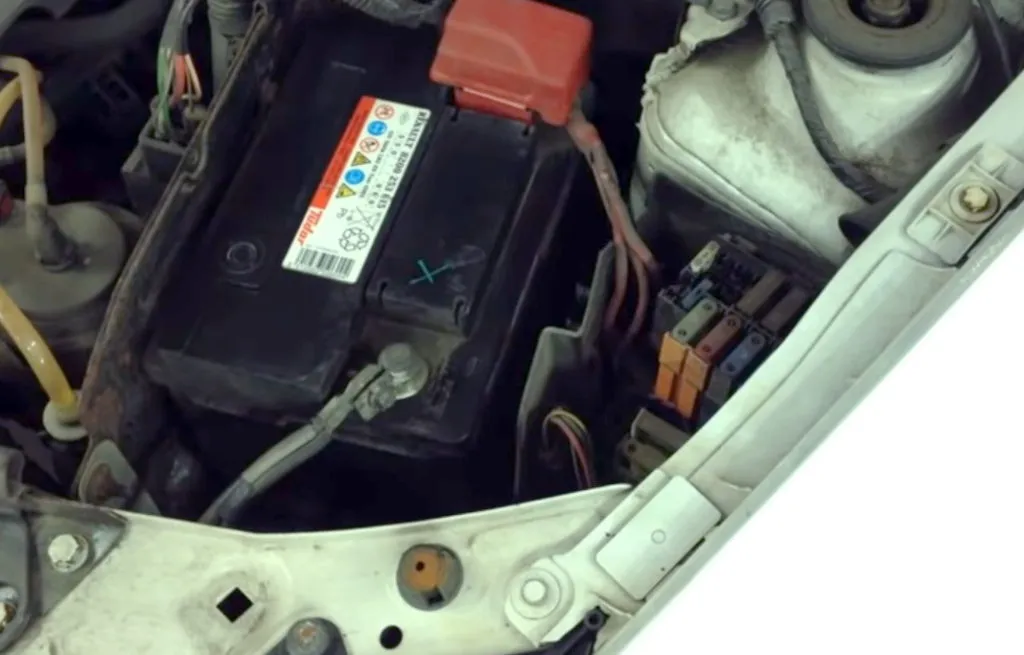

В моторном отсеке под капотом, с левой стороны, под защитной крышкой расположен блок с предохранителями и реле.
| № | A | Обозначение |
|---|---|---|
| F1 | 30 | Система управления двигателем |
| F2 | 30 | Реле электродвигателя вентилятора охлаждения (без кондиционера) |
| F3 | 5 | Система управления двигателем (K4J/K4M/F4R736) |
| F4 | 5 | Система управления автоматической коробкой передач, секвентальной механической коробкой передач (D4F) |
| F5 | 15 | Система управления двигателем |
| F6 | 40 | Секвентальная механическая коробка (D4F) |
| F7 | 50 | Реле задержки выключения электродвигателя вентилятора охлаждения / реле электродвигателя вентилятора охлаждения – низкая скорость (с кондиционером) |
| F8 | 60 | Противоугонная система, выключатель света, многофункциональный модуль управления |
| F9 | 25 | Антиблокировочная система тормозов (ABS) – Bosch8.0 |
| F10 | 50 | Антиблокировочная система тормозов (ABS) – Bosch8.0 |
| F11 | 60 | Реле вспомогательной цепи зажигания, выключатель света, многофункциональный модуль управления |
| F12 | 30 | Электродвигатель вентилятора отопителя (с кондиционером) |
| № | Назначение |
|---|---|
| 1 | Реле электродвигателя вентилятора охлаждения (с кондиционером) |
| 2 | Реле топливного насоса |
| 3 | Реле главного насоса гидропривода коробки передач (D4F, секвентальная механическая коробка) |
| 4 | Реле электромагнитной муфты компрессора кондиционера |
| 5 | Реле задержки выключения электродвигателя вентилятора охлаждения / реле электродвигателя вентилятора охлаждения – низкая скорость |
| 6 | Реле стартера |
| 7 | Реле управления двигателем |
| 8 | Реле электродвигателя вентилятора отопителя |
| 9 | Реле фонарей заднего хода (D4F, секвентальная механическая коробка) |
Блок предохранителей
Блок предохранителей установлен в левом торце панели приборов, в салоне, за защитной крышкой.
На обратной стороне защитной крышки будет нанесено актуальное описание расположения предохранителей в данном блоке. Также там могут находиться запасные предохранители.
| № | A | Обозначение |
|---|---|---|
| 1 | 15 | Подушки безопасности, многофункциональный модуль управления |
| 2 | 15 | Автоматическая коробка передач, диагностический разъем (DLC), комбинация приборов, многофункциональный блок управления, стоп-сигналы |
| 3 | 15 | Кондиционер, обогрев заднего стекла, задний стеклоочиститель/омыватель, фонари заднего хода |
| 4 | 20 | Стеклоочистители ветрового стекла – 1998/2000 |
| 5 | 10 | Антиблокировочная система тормозов (ABS) |
| 6 | 10 | Блок управления кондиционером, многофункциональный модуль управления |
| 7 | 15 | Аудиосистема, прикуриватель, часы, обогрев заднего стекла |
| 8 | 15 | Сигнал |
| 9 | 10 | Левая фара – ближний свет |
| 10 | 10 | Правая фара – ближний свет |
| 11 | 10 | Правая фара – дальний свет |
| 12 | 10 | Левая фара – дальний свет |
| 13 | 20 | Фары – ближний свет (сдвоенные фары) |
| 14 | 5 | Дневные ходовые огни – 1998/2000 |
| 15 | Запасной | |
| 16 | Запасной | |
| 17 | 10 | Обогрев зеркал дверей |
| 18 | 20 | Противотуманные фары |
| 19 | Запасной-1998 | |
| 20 | Запасной | |
| 21 | 5 | Диагностический разъем (DLC), комбинация приборов (2000), многофункциональный модуль управления |
| 22 | 15 | Указатели поворота/аварийная сигнализация |
| 23 | 15 | Задние противотуманные фонари |
| 24 | Запасной | |
| 25 | Запасной | |
| 26 | 10 | Подсветка комбинации приборов, передние/задние (левый борт) |
| 27 | 10 | Подсветка комбинации приборов, правый задний/передний фонари |
| 28 | 2 | Иммобилайзер |
| 29 | 20 | Аудиосистема, часы, электропривод зеркал, салонные лампы |
| 30 | 30 | Обогрев заднего стекла |
| 31 | 20 | Центральный замок |
| 32 | 30 | Электростеклоподъемники |
| 33 | 20 | Омыватели фар |
| 34 | 30 | Отопитель/Кондиционер-1999 |
| 35 | 20 | Подогрев сидений |
| 36 | 30 | Электростеклоподъемники |
| 37 | 20 | Люк |
| 38 | Запасной-1998 | |
| 39 | Запасной |
За работу прикуривателя отвечает предохранитель под номером 7 на 15А.
Реле
Элементы реле будут располагаться в отдельном блоке.
| № | Назначение Тип 1 |
|---|---|
| 1 | Реле габаритов (с системой дневного света) |
| 2 | Реле дневного света |
| 3 | Реле противотуманной фары, правая |
| 4 | Реле ближнего света (с дневными ходовыми огнями) |
| 5 | Реле насоса омывателя фар 1 |
| 6 | Реле насоса омывателя фар 2 |
| 7 | Многофункциональный модуль управления |
| Назначение Тип 2 | |
| 1 | Реле противотуманных фар |
| 2 | Реле обогрева заднего стекла |
| 3 | Реле указателей поворота/аварийной сигнализации |
| 4 | Реле закрытия электростеклоподъемников |
| 5 | Реле открытия электростеклоподъемников |
| 6 | – |
| 7 | Реле бокового/заднего света (с дневными ходовыми огнями) |
| 8 | Реле ближнего света фар (с дневными ходовыми огнями) |
| 9 | – |
| 10 | Реле электродвигателя стеклоочистителя |
| 11 | Реле заднего стеклоочистителя |
| 12 | Реле обратной связи (1999^) |
| 13 | Реле центрального замка – блокировка |
| 14 | Реле центрального замка – разблокировка |
| 15 | Реле вспомогательной цепи зажигания |
| 16 | Реле датчика уровня топлива (ГБО) (06/00^) |
| 17 | Реле насоса омывателя фар (06/00^) |
| 18 | Многофункциональный модуль управления |
