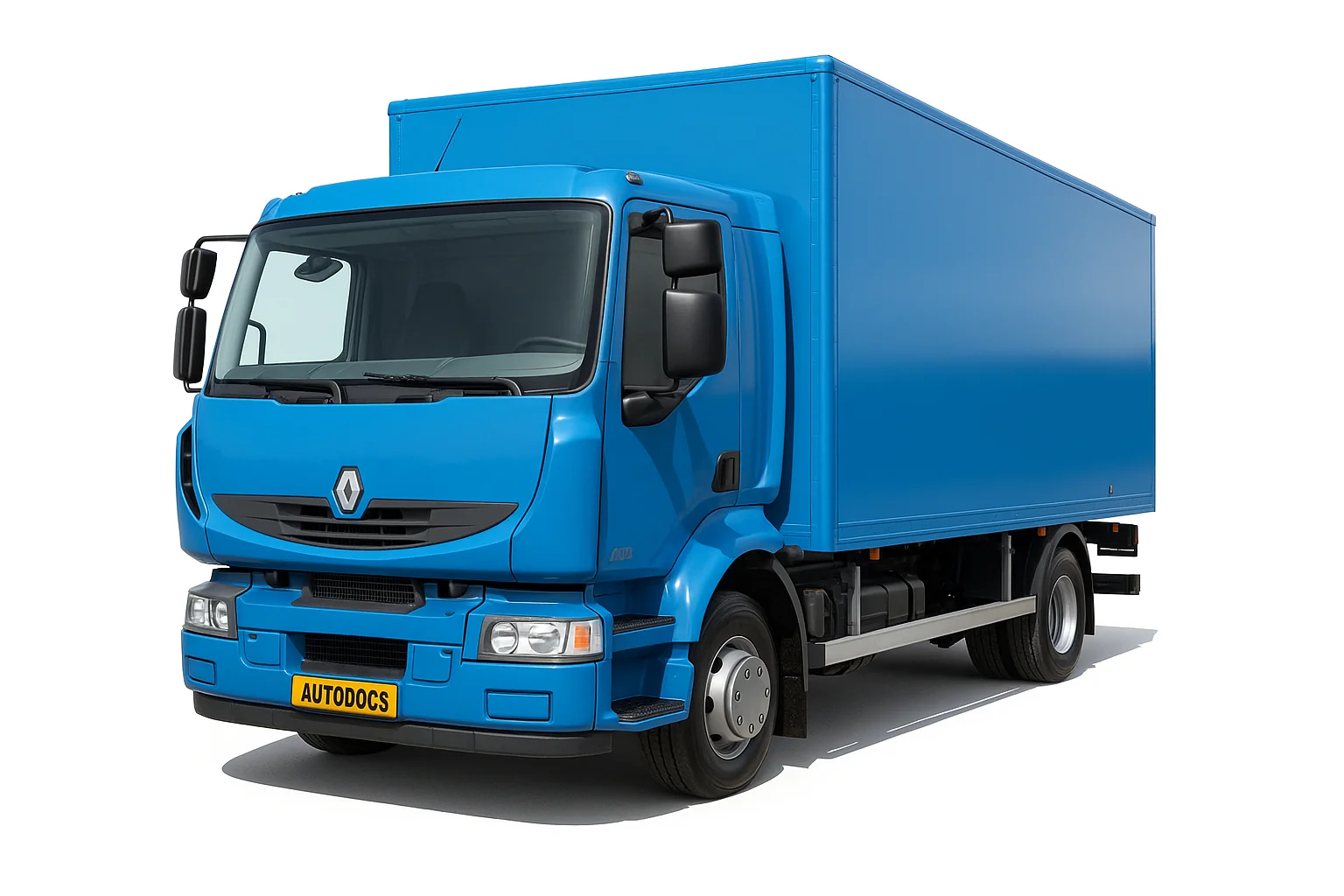

Renault Midlum II — второе поколение грузового автомобиля Renault Midlum. В статье рассматриваются автомобили 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 годов выпуска. Здесь собраны расположение салонного блока предохранителей и реле, схема и назначение элементов. Таблица содержит позиции и номиналы предохранителей, включая цепь прикуривателя; отдельно приведены обозначения реле. Исполнение электрооборудования зависит от модификации, поэтому сверяйте данные со схемой конкретного автомобиля.
Блок предохранителей и реле
Основной блок предохранителей и реле находится в салоне, со стороны пассажира за защитной крышкой.

Исполнение блоков и назначение элементов в них может отличаться от представленного и зависит от года выпуска и комплектации Вашего Рено Мидлум. Сверяйте описание со своей технической документацией или схемой на обратной стороне защитной крышки.



| № | A | Назначение предохранителей |
|---|---|---|
| F03 | 7.5 | Основной информационный дисплей |
| Реле безопасности и разрешения наклона кабины | ||
| Реле питания двигателя наклона кабины | ||
| F04 | 5 | Основной информационный дисплей |
| F05 | 30 | Фары омывателя мотора насоса |
| F06 | 5 | Основной информационный дисплей |
| Тахограф | ||
| F07 | 5 | ЭБУ управления автомобилем |
| F08 | 5 | Основной информационный дисплей |
| ЭБУ иммобилайзера двигателя | ||
| ЭБУ сигнализации | ||
| Двери центрального замка ЭБУ | ||
| ЭБУ управления производством воздуха | ||
| F09 | 5 | Бодибилдер по предварительной договоренности управления ECU |
| F10 | 30 | ЭБУ кондиционера |
| F11 | 10 | ЭБУ гидравлического замедлителя |
| ЭБУ электрического замедлителя | ||
| F12 | 15 | ЭБУ переключателя передач |
| ЭБУ АКПП | ||
| F13 | 20 | Управление освещением и сигнализацией ECU |
| Реле времени задержки электродвигателя стеклоочистителей | ||
| Двигатель насоса стеклоомывателя | ||
| Стеклоочистители приводного двигателя | ||
| F14 | 15 | Прикуриватель |
| F15 | 5 | Гнездо для диагностики автомобиля |
| Разъем для извлечения данных автомобиля | ||
| F16 | 10 | Контроль выбора |
| Межколесный дифференциал сигнальная лампа блокировки | ||
| Электроклапан блокировки заднего колеса | ||
| Электроклапан включения механизма отбора мощности № 1 | ||
| Электроклапан зацепления ВОМ № 2 | ||
| ПТО зацепление электроклапан № 3 | ||
| Межосевой дифференциал блокировка электроклапана | ||
| F17 | 10 | Фара дальнего света |
| F18 | 10 | Электрический клаксон |
| Воздушный гудок | ||
| F19 | 5 | ЭБУ кондиционера |
| F20 | 10 | Радио |
| ЭБУ сигнализации | ||
| Двери центрального замка ЭБУ | ||
| F21 | 20 | Концевой разъем ABS / EBS |
| F22 | 10 | Один верхний свет со стороны водителя |
| Одиночный верхний фонарь со стороны переднего пассажира | ||
| Правое верхнее освещение (дверь) | ||
| Прожектор для чтения водителя | ||
| Фара чтения переднего пассажира | ||
| Верхнее освещение нижнего койки | ||
| Левое верхнее освещение (дверь) | ||
| Левое верхнее освещение (атмосфера) | ||
| Правое верхнее освещение (атмосфера) | ||
| Верхнее двухъярусное верхнее освещение | ||
| Подсветка со стороны водителя | ||
| Ступенчатое освещение переднего пассажира | ||
| F23 | 5 | Датчик угла блокировки управляемой оси |
| Датчик угла блокировки управляемой оси | ||
| ЭБУ пневматической подвески | ||
| ЭБУ управляемой оси | ||
| F24 | 20 | Резистор подогревателя топлива № 2 |
| F25 | 10 | Доступный источник питания (оборудование в пиктограмме предупреждения о положении на дороге) |
| Доступный источник питания (освещение) | ||
| Оборудование в незапертом положении сигнальная лампа | ||
| Оборудование световое информационное сигнальное световое | ||
| 15-контактный разъем для прицепа | ||
| F26 | 15 | Доступный источник питания (после зажигания) |
| F27 | 20 | Электродвигатель стекло подъемника двери водителя |
| Электродвигатель стекло подъемника двери переднего пассажира | ||
| F28 | 20 | EBS система управления торможением |
| F29 | 10 | Селектор АКПП |
| Бортовой интерфейс управления ЭБУ | ||
| F30 | 30 | Управление освещением и сигнализацией ECU |
| F31 | 20 | ЭБУ системы регулирования температуры в кабине |
| ЭБУ сигнализации | ||
| Воздух / вода дополнительный нагреватель | ||
| Воздух / воздух дополнительный нагреватель | ||
| ЭБУ кондиционера | ||
| F32 | 10 | Доступный источник питания (после главного выключателя) |
| F33 | 30 | Мотор наклона кабины |
| F34 | 3 | Бортовой интерфейс управления ЭБУ |
| F36 | 10 | Управление освещением и сигнализацией ECU |
| F37 | 10 | Преобразователь напряжения (24В / 12В – 15А) для системы аудиосвязи |
| Радио | ||
| F38 | 10 | Дополнительные сигнальные огни сигнальная лампа |
| Рабочий прожектор | ||
| F39 | 15 | ЭБУ управления автомобилем |
| Левый размораживающий резистор зеркала заднего вида | ||
| Правый размораживающий резистор зеркала заднего вида | ||
| Реле питания обогреваемого и поворотного зеркала заднего вида | ||
| Реле управления оттаиванием ветрового стекла | ||
| F40 | 30 | ЭБУ управления двигателем |
| Стартер | ||
| Пусковое реле | ||
| Реле подогрева воздуха | ||
| Тормоз двигателя № 1 электромагнитный клапан | ||
| Электромагнитный клапан выхлопного тормоза | ||
| Изменение диапазона электро клапана | ||
| Электро клапан управления сплиттером | ||
| Электромагнитный клапан регулировки скорости вентилятора охлаждения двигателя | ||
| F41 | 15 | Стартер |
| Пусковое реле | ||
| Тормоз двигателя № 1 электромагнитный клапан | ||
| Тормоз двигателя № 2 электромагнитный клапан | ||
| Электромагнитный клапан выхлопного тормоза | ||
| Изменение диапазона электро клапана | ||
| Электро клапан управления сплиттером | ||
| F42 | 10 | Реле подогрева воздуха |
| Электромагнитный клапан регулировки скорости вентилятора охлаждения двигателя | ||
| F43 | 15 | Розетка 24 В |
| Диагностическая розетка автоматической коробки передач | ||
| F46 | 15 | Вращающийся маяк № 1 |
| Вращающийся маяк № 2 | ||
| Реле питания маяков | ||
| F47 | 7.5 | ЭБУ управления производством воздуха |
| F48 | 3 | Контроль включения удержания тормоза |
| EBS система управления торможением | ||
| F49 | 5 | ЭБУ пневматической подвески |
| ЭБУ управления питанием автомобиля (ADR) | ||
| F51 | 5 | ЭБУ управляемой оси |
| F52 | 10 | Селектор АКПП |
| ЭБУ иммобилайзера двигателя | ||
| Управление аварийной остановкой кабины | ||
| ЭБУ управления автомобилем | ||
| После включения зажигания реле питания № 1 | ||
| После включения зажигания реле питания № 2 | ||
| После включения зажигания реле питания № 3 | ||
| Реле питания аксессуаров № 1 | ||
| Реле питания аксессуаров № 2 | ||
| Реле заземления цепи генератора (ADR) | ||
| Сопротивление натяжения цепи генератора | ||
| Гнездо для диагностики автомобиля | ||
| F54 | 10 | Бортовой ЭБУ управления |
| F57 | 10 | ЭБУ гидравлического замедлителя |
| F58 | 3 | Управление аварийной остановкой кабины |
| Реле заземления цепи генератора (ADR) | ||
| F59 | 10 | Предварительная подготовка к бортовому управлению (ECU) |
| Контроль включения удержания тормоза | ||
| Реле фары заднего хода | ||
| F61 | 15 | Преобразователь напряжения (24 В / 12 В) для пакета информационных технологий |
| F63 | 15 | Розетка 24 В |
| F64 | 10 | 15-контактный разъем для прицепа |
| F66 | 10 | Подсветка для инструментов |
| Передняя решетка освещения | ||
| Электродвигатель вентиляции крыши | ||
| F67 | 10 | ЭБУ переключателя передач |
| ЭБУ АКПП | ||
| F68 | 20 | Преобразователь напряжения (24В / 12В – 10А) для системы аудиосвязи |
| Преобразователь напряжения (24В / 12В – 15А) для системы аудиосвязи | ||
| Преобразователь напряжения (24В / 12В) -12 и 24 Вольт встроенные розетки | ||
| Холодильный отсек | ||
| Холодильник | ||
| Дополнительная розетка 24 В | ||
| F70 | 10 | Концевой разъем ABS / EBS |
| F71 | 15 | Доступный источник питания (после зажигания) |
| F72 | 10 | Дальний свет фар дальнего света |
| Фара ближнего света | ||
| F75 | 15 | Доступный источник питания (информация о генераторе, работающий двигатель) |
| Правые сиденье с подогревом | ||
| Левые сиденье с подогревом | ||
| F76 | 10 | Автосервис |
| Воздух / воздух дополнительный нагреватель | ||
| Реле заземления цепи генератора (ADR) | ||
| Электромагнитный клапан дополнительного нагревателя воздуха / воды | ||
| F77 | 15 | Доступный источник питания (после главного выключателя) |
| F90 | 3 | Управление освещением и сигнализацией |
| Реле питания задних противотуманных фонарей | ||
| Реле дальнего света фар | ||
| Реле питания противотуманных фар | ||
| Выключатели реле освещения ночного освещения | ||
| Реле отключения противотуманных фар, если включены фары дальнего света | ||
| F91 | 10 | Фонарь просвета № 1 |
| Фонарь дорожного просвета № 2 | ||
| Левая передняя сторона / габаритные огни | ||
| Правый габаритный фонарь № 3 | ||
| Габаритные огни правые № 4 | ||
| Правая задняя сторона / габаритные огни | ||
| Крыша левого борта / габаритные огни | ||
| Противобликовые накладные левые габаритные фонари | ||
| ЭБУ управления питанием автомобиля (ADR) | ||
| F92 | 10 | Правая передняя сторона / габаритные огни |
| Левые габаритные огни № 1 | ||
| Габаритные огни ЛГ № 2 | ||
| Габаритные огни ЛГ № 3 | ||
| Габаритные огни ЛГ № 4 | ||
| Левая задняя сторона / габаритные огни | ||
| Крыша левого борта / габаритные огни | ||
| Глянцевые габаритные огни правые с антибликовым покрытием | ||
| F93 | 10 | Доступный источник питания (правый задний габаритный фонарь (и)) |
| 15-контактный разъем для прицепа | ||
| F94 | 10 | Доступный источник питания (левый задний габаритный фонарь (и)) |
| 15-контактный разъем для прицепа | ||
| F96 | 3 | Приборы и органы управления ночным освещением |
| F97 | 5 | Доступный источник питания (ночное освещение) |
| F100 | 15 | Дальний свет фар дальнего света |
| Противотуманные фары | ||
| Фара дальнего света | ||
| Фара ближнего света | ||
| Левый противотуманный фонарь | ||
| Правые противотуманные фары | ||
| F101 | 10 | Противотуманные фары |
| Задний противотуманный фонарь | ||
| Задний противотуманный фонарь | ||
| 15-контактный разъем для прицепа | ||
| F102 | 10 | Основной информационный дисплей |
| Правый дальний свет дальнего света | ||
| Левый дальний свет дальнего света | ||
| F103 | 10 | Доступный источник питания (обратная информация) |
| Реверсивный контроль торможения | ||
| Фары заднего хода | ||
| Фары заднего хода | ||
| Внешний рог | ||
| 15-контактный разъем для прицепа | ||
| F104 | 10 | Левые стоп-сигналы |
| Правые стоп-сигналы | ||
| 15-контактный разъем для прицепа | ||
| F107 | 10 | Датчик концентрации газов оксидов азота |
| Модуль насоса управления подачей AdBlue | ||
| Обходной электромагнитный клапан водяного контура двигателя | ||
| F108 | 20 | Воздух / дополнительный нагреватель |
За прикуриватель отвечает предохранитель номер 14 на 15А.
| № | Обозначение реле |
|---|---|
| R01 | После включения зажигания реле питания № 1 |
| R02 | После включения зажигания реле питания № 2 |
| R03 | После включения зажигания реле питания № 3 |
| R04 | Реле питания обогреваемого и поворотного зеркала заднего вида |
| R05 | Реле питания, управляемое генератором (двигатель работает) |
| R06 | Реле правой и левой стороны / реле питания габаритных и габаритных огней |
| R07 | Выключатели реле освещения ночного освещения |
| R08 | Реле дальнего света фар |
| R09 | Реле заземления цепи генератора (ADR) |
| R10 | Реле питания дополнительного отопителя |
| R11 | Реле безопасности и разрешения наклона кабины |
| R12 | Реле правой и левой стороны / реле питания габаритных огней и габаритных огней (прицеп и кузовщик) |
| R13 | Реле питания стоп-сигналов |
| R14 | Реле дальнего света дальнего света |
| R15 | Реле времени задержки электродвигателя стеклоочистителей |
| R16 | Реле электропитания ЭБУ АКП |
| R17 | Пусковое реле |
| R18 | Реле питания задних противотуманных фонарей |
| R19 | Реле питания с пневматической подвеской |
| R20 | Реле питания ЭБУ автомобиля и двигателя |
| R21 | Реле питания аксессуаров № 1 |
| R22 | Реле питания аксессуаров № 2 |
| R23 | Реле питания противотуманных фар |
Частые вопросы: предохранители и реле Рено Мидлум –
Где находится блок предохранителей Renault Midlum?
В статье описан основной блок в салоне со стороны пассажира, за защитной крышкой.
Какой предохранитель отвечает за прикуриватель Renault Midlum?
В таблице предохранителей указана позиция F14 номиналом 15 A. В назначении строки прямо указан прикуриватель.
Какой предохранитель отвечает за радио Renault Midlum?
В таблице указана позиция F20 номиналом 10 A; назначение — радио.
Что указано для обогрева заднего стекла Renault Midlum?
В исходной таблице предохранителей отдельное назначение для обогрева заднего стекла не приведено. В таблице реле указан R04 — реле питания обогреваемого и поворотного зеркала заднего вида.
Какой предохранитель отвечает за стеклоочистители Renault Midlum?
Позиция F13 номиналом 20 A связана с реле задержки электродвигателя стеклоочистителей, двигателем насоса стеклоомывателя, приводом стеклоочистителей и прикуривателем.
Что делать, если предохранитель Renault Midlum перегорает повторно?
Не устанавливайте предохранитель большего номинала. Сверьте назначение цепи со схемой автомобиля и обратитесь к специалисту для проверки причины повторного перегорания.
Где посмотреть схему предохранителей Renault Midlum?
Схема и таблица назначений приведены в разделе «Блок предохранителей и реле» этой статьи. Сверяйте обозначения с защитной крышкой и документацией конкретного автомобиля.
Сколько блоков предохранителей описано для Renault Midlum?
В статье описан основной салонный блок предохранителей и реле. Другие блоки в исходном материале не указаны.
KK
RO
PL
UK
RU
