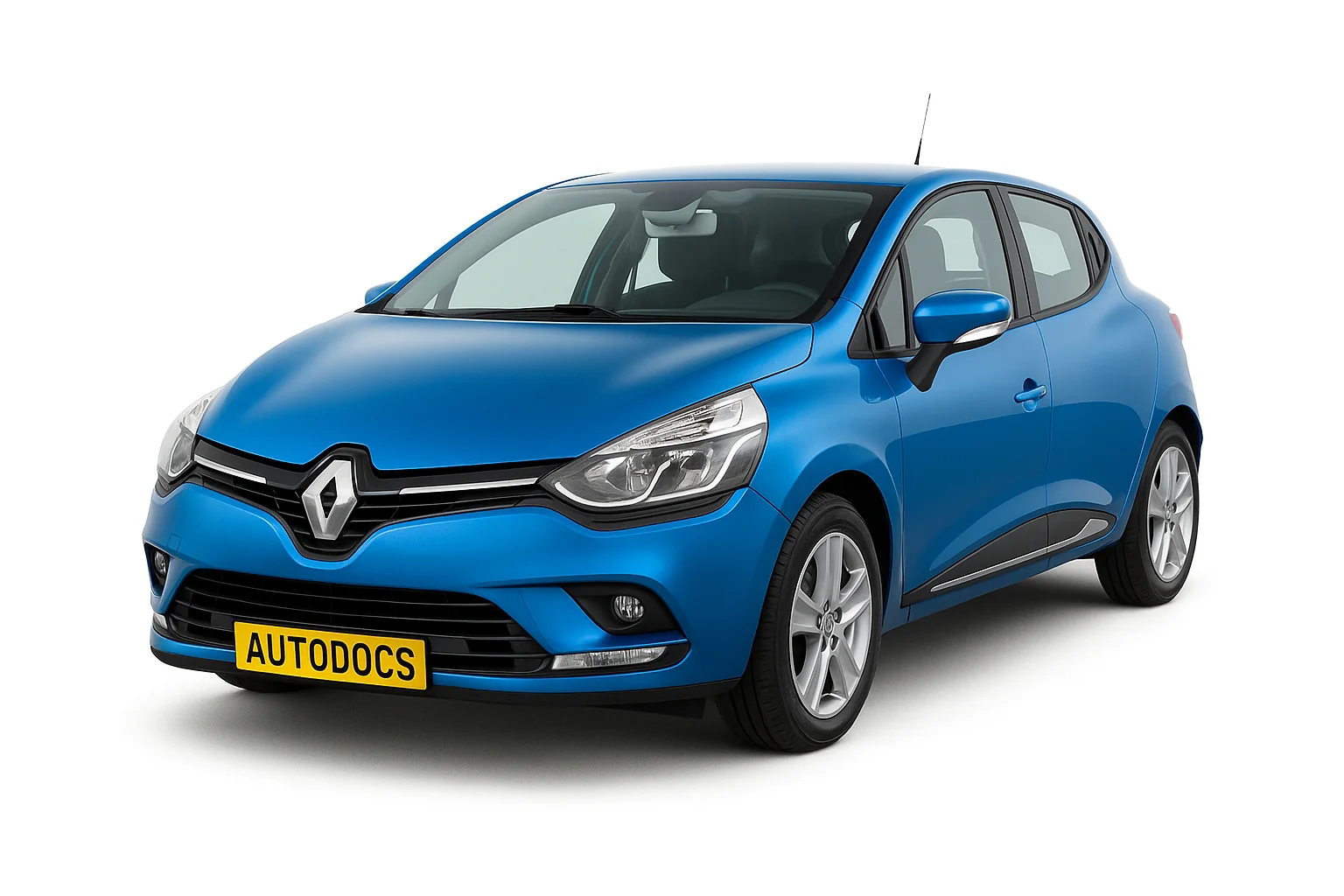

Renault Clio 4 го поколения выпускался в 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 годах в кузове хэтчбэк и универсал (Renault Clio Sports Tourer) как с бензиновыми, так и дизельными двигателями. За это время модель прошла обновление. В данном посте мы представим описание предохранителей и реле Рено Клио 4 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличаться от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок в салоне
В салоне автомобиля блок с предохранителями и реле находится под панелью приборов с левой стороны за защитной крышкой. Для доступа надо убрать защитную крышку.
Сам блок будет выглядеть примерно вот так.
| № | Описание |
|---|---|
| 1 | Стеклоочиститель переднего стекла, подрулевые переключатели |
| 2 | Передние левые дневные ходовые огни, правые боковые фары, левая фара дальнего света, правая фара ближнего света, передние противотуманные фары |
| 3 | Внутреннее освещение, освещение номерного знака, противотуманные фары |
| 4 | Правые боковые фонари, задние боковые фонари |
| 5 | Левые боковые фонари, передние боковые фонари |
| 6 | Ближний свет, передний правый дневной свет, левые боковые фары, правый дальний свет |
| 7 | Фара ближнего света |
| 8 | Фара правого дальнего света |
| 9 | Левая фара дальнего света, рулевое управление |
| 10 | Органы управления на рулевой колонке, ограничитель скорости / круиз-контроль, внутреннее зеркало заднего вида, модуль предупреждения о ремне, датчик парковки, дополнительный обогрев, регулировка угла наклона фар, антиобледенитель заднего стекла |
| 11 | Центральный замок двери, датчик дождя и света, датчик угла поворота рулевого колеса, кнопка запуска автомобиля, электрические задние стекла |
| 12 | Фонарь освещения салона, подсветка багажника, кондиционер, электрические стеклоподъемники |
| 13 | ABS-ESC, тормозной выключатель |
| 14 | Органы управления на рулевой колонке, тормозной выключатель |
| 15 | Гудок |
| 16 | Задние противотуманные фонари |
| 17 | Предохранитель прикуривателя |
| 18 | Радио и мультимедиа, диагностический разъем |
| 19 | Усилитель руля |
| 20 | GPL |
| 21 | Подушка безопасности, электрический замок рулевой колонки |
| 22 | Впрыск, запуск, топливный модуль (предохранитель бензонасоса Рено Клио 4) |
| 23 | Выключатель тормоза, стеклоочиститель заднего стекла, ЭБУ салона |
| 24 | Дневные ходовые огни |
| 25 | Электрическая регулировка фар, заднее стекло, обогрев, датчик парковки, круиз-контроль, автомагнитола, обогрев сидений, предупреждение о ремне безопасности |
| 26 | Автоматическая коробка передач |
| 27 | Фонарь заднего хода, задний дворник, ЭБУ салона, АКПП |
| 28 | Приборная доска |
| 29 | Органы управления на рулевой колонке, Сигнализация |
| 30 | Кондиционер, управление на рулевой колонке, ECU энергии |
| 31 | Дворники, задние фонари заднего хода, ЭБУ энергии |
| 32 | Центральный замок открывающихся элементов |
| 33 | Указатели поворота |
| 34 | ЭБУ салона, доступ без помощи рук |
| 35 | внутреннее освещение, электрические стеклоподъемники, кондиционер, электрические зеркала заднего вида, стоп-сигналы, система АБС, ECU |
| 36 | Разъем фаркопа – зависит от комплектации |
| 37 | Сиденья с подогревом – зависит от комплектации |
| 38 | Обогрев заднего стекла – зависит от комплектации |
| 39 | Электро привод зеркал заднего вида – зависит от комплектации |
За работу прикуривателя отвечает предохранитель 17 на 15А.
С низу могут быть установлены некоторые реле, например стеклоподъёмников.
Блок под капотом
В моторном отсеке, под капотом блок с предохранителями и реле, устанавливается сбоку слева и так же закрыт защитной крышкой.
| № | A | Обозначение предохранителей |
|---|---|---|
| Ef1 | 5A | Обогрев форсунок омывателя 7,5A Блок управления электрооборудованием |
| Ef2 | Резерв | |
| Ef3 | 25/30A | Блок управления системой курсовой устойчивости ABS/ESP |
| Ef4 | 40A | Обогреватель заднего стекла, обогреватели наружных зеркал, цепи предохранителей F38 и F47 |
| Ef5 | 20A/70A | Блок предохранителей и реле в салоне, цепи предохранителей F5/ F23/ F24/ F25/ F26/ F27/ F42/ F44 |
| Ef6 | 80A | Блок предохранителей и реле в салоне, Реле тэна отопителя |
| Ef7 | 50A | Блок управления системой курсовой устойчивости ABS/ ESP / 50A Питание предохранителя F7, F9 в салонном блоке |
| Ef8 | Резерв | |
| Ef9 | 80A | Дополнительный отопитель |
| Ef10 | 40A | Обогрев ветрового стекла, правая сторона |
| Ef11 | 40A | Обогрев ветрового стекла, левая сторона |
| Ef12 | 30A | Стартер |
| Ef13 | 15А | Блок управления АКПП |
| Ef14 | 25А | ЭБУ впрыска и защита цепей двигателя, питание предохранителя F5, форсунки двигателя, указатель уровня топлива, топливный насос, катушки зажигания |
| Ef15 | 15A | Реле муфты компрессора кондиционера, муфта компрессора кондиционера |
| Ef16 | 50A | Электровентилятор системы охлаждения |
| Ef17 | 40A | Электровентилятор охлаждения рабочей жидкости АКПП |
| Ef18 | 80A | Электро насос гидроусилителя рулевого управления |
| Ef19 | Резерв | |
| Ef20 | Резерв | |
| Ef21 | Резерв | |
| Ef22 | Резерв | |
| Ef23 | 15A | Система управления двигателем, Блок управления вентилятором, управление реле компрессором кондиционера. |
| Ef24 | Резерв | |
| Ef25 | Резерв | |
| Ef26 | Резерв | |
| D | Диод муфты компрессора переменного тока | |
| Реле | ||
| Er1 | Реле стартера | |
| Er1 | Реле включения света заднего хода | |
| Er2 | Реле сирены охранной сигнализации | |
| Er3 | Реле стартера | |
| Er3 | Реле электровентилятора охлаждения рабочей жидкости | |
| Er3 | Реле включения света заднего хода | |
| Er4 | Главное реле системы управления двигателем | |
| Er5 | Реле электромагнитной муфты компрессора кондиционера | |
| Er6 | Реле топливного насоса | |
