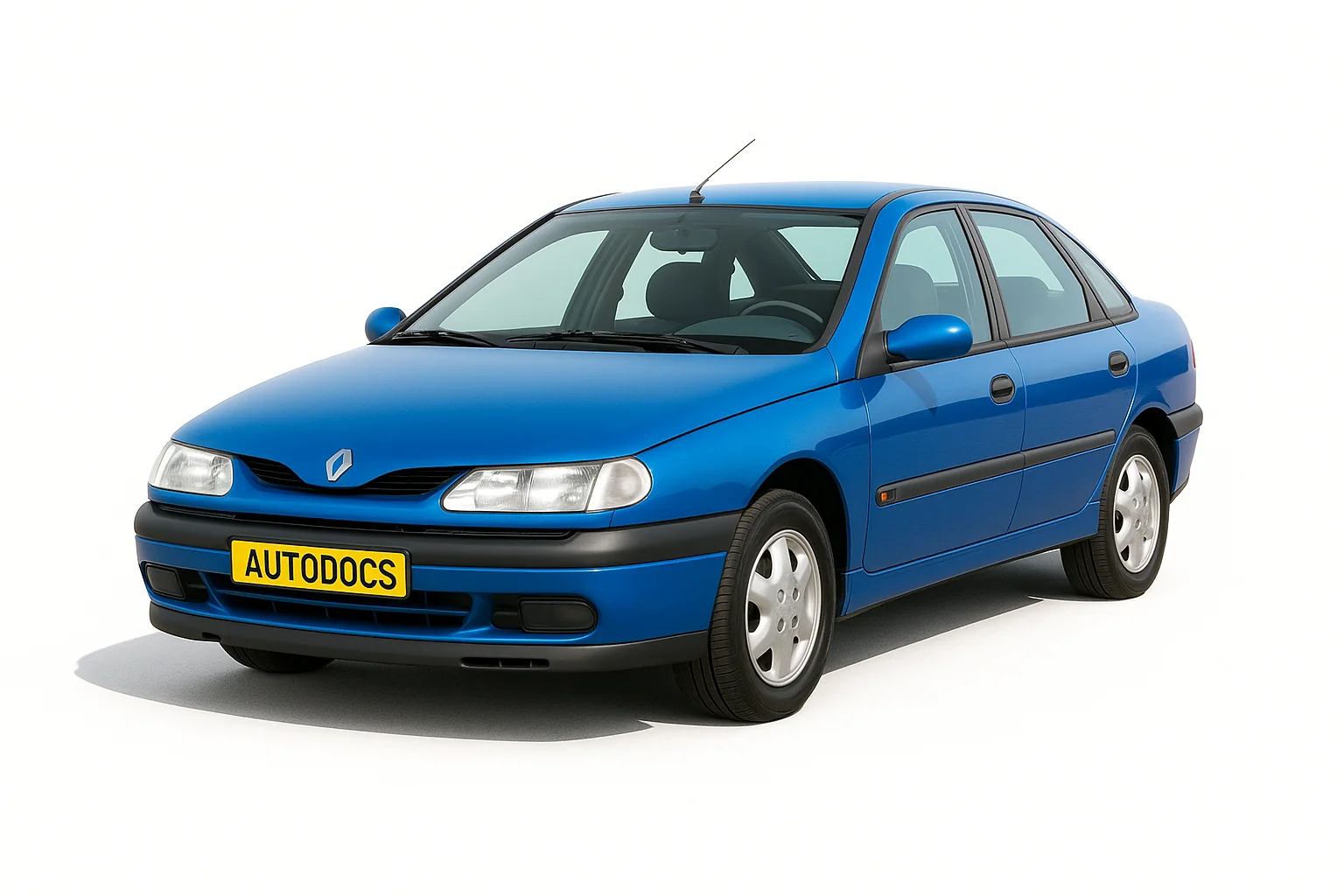

Автомобиль Renault Laguna 1 го поколения выпускался в 1994, 1995, 1996, 1997, 1998, 1999, 2000 и 2001 году с кузовами седан, хэтчбек, универсал. Варианты двигателей: бензиновые и дизельные. Мы покажем расположение блоков предохранителей рено лагуна 1 поколения, опишем их схемы и назначение.
Блоки с предохранителями и реле под капотом
Предохранители находится рядом с аккумулятором, с левой стороны.
Схема
Перевернута, относительно фотографии.
Описание
- 40А – Электродвигатель омывателя фар
- 30А – АБС
- 30А – ABS
- 40A – Электровентилятор системы охлаждения двигателя левый
- 40A – Электровентилятор системы охлаждения двигателя правый
- 30А – Система впрыска либо предпусковой подогрев дизельного двигателя (70 А)
- 70А – Реле включения электрообогревателя ветрового стекла
- 60А – «+» до замка зажигания с противоугонной системой
- 60А – Реле после замка зажигания
- 60А – «+» аккумуляторной батареи, салон
- 60А – Центральная консоль
- 60А – Отключение потребителей электроэнергии
Элементы реле располагаются отдельно.
Предохранители и реле в салоне
Данный блок расположен в левой нижней части приборной панели.
На обратной тороне крышки будет нанесено актуальное описание схемы и запасные предохранители.
Схема
Полная фотография блока
Фото – схема
Обозначение
| 1 | 25А Центральный замок |
| 2 | 15А Приборный щиток/ подушка безопасности/ преднатяжители ремней безопасности /декодер/ охранная сигнализация/ запоминающее устройство положения сиденья водителя |
| 3 | 25А Электродвигатели очистителя и омывателя ветрового стекла |
| 4 | 15А Указатели поворотов/ Аварийная сигнализация |
| 5 | 25А Реверс электромагнитного торможения электродвигателя очистителя ветрового стекла |
| 6 | 10А Часы/ запоминающие устройства электронных блоков и радиоприемника/электропривод зеркал заднего вида/ сирена сигнализации |
| 7 | 10А Фонари заднего хода (для моделей с автоматической коробкой передач) |
| 8 | 15А Дальний свет левой фары |
| 9 | 15А Дальний свет правой фары |
| 10 | 25А Звуковой сигнал |
| 11 | 20А Электровентилятор системы охлаждения двигателя |
| 12 | 10А Правый габаритный фонарь /зуммер-сигнализатор о невыключенном освещении/ подсветка щитка приборов /регулятор яркости подсветки щитка приборов/ реле переключения «день-ночь» /блок контроля исправности ламп |
| 13 | 20А Электродвигатель очистителя заднего стекла/ обогреватель заднего стекла/ электрический обогреватель ветрового стекла/ фонари заднего хода/ зуммер – сигнализатор о невыключенном освещении /органы управления отопителем |
| 14 | 20А Обогреватели сидений |
| 15 | 15А Стоп-сигналы/ круиз-контроль/ реле-прерыватель указателей поворота и аварийной сигнализации/ блок контроля исправности ламп |
| 16 | 15А Ближний свет левой фары/ дистанционный корректор света фар |
| 17 | 15А Ближний свет правой фары |
| 18 | 5А Автоматическая коробка передач |
| 19 | 5А АБС |
| 20 | 5А Адаптивный гидроусилитель рулевого управления |
| 21 | 30А «+» после замка зажигания |
| 22 | 10А Левый задний габаритный огонь/ освещение/ блок контроля исправности ламп |
| 23 | 5А Мобильный телефон |
| 24 | 30А Электродвигатель привода люка крыши |
| 25 | 10А Электрообогрев боковых зеркал заднего вида |
| 26 | 2А Система впрыска |
| 27 | 15А Плафоны освещения салона и багажника/ выключатель системы безопасности детей/ охранная сигнализация |
| 28 | 25А Противотуманные фары |
| 29 | 25А Запоминающее устройство положения сиденья водителя |
| 30 | 20А Радиоприемник/ органы управления отопителем/ предохранитель прикуривателя рено лагуна 1. |
| 31 | 10А Задний противотуманный фонарь |
| 32 | 10А Подсветка часов и табло/охранная сигнализация/ запоминающее устройство положения сиденья водителя |
| 33 | 15А Амортизаторы переменной жесткости |
| 34 | 40А Электропривод сиденья пассажира |
| 35 | 40А Электрический стеклоподъемник двери пассажира |
| 36 | 40А Электрический стеклоподъемник двери водителя |
| 37 | 50А Система кондиционирования воздуха |
| 38 | 40А Обогреватель заднего стекла |
Частые вопросы: предохранители и реле Рено лагуна 1 – блок предохранителей
Где находится блок предохранителей на Рено лагуна 1 – блок предохранителей?
Где искать блоки на Рено лагуна 1 – блок предохранителей: 5А Адаптивный гидроусилитель рулевого управления. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Рено лагуна 1 – блок предохранителей?
Найдите позицию прикуривателя в таблице на странице Рено лагуна 1 – блок предохранителей (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Рено лагуна 1 – блок предохранителей — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Рено лагуна 1 – блок предохранителей?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Рено лагуна 1 – блок предохранителей?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Рено лагуна 1 – блок предохранителей?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Рено лагуна 1 – блок предохранителей?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Рено лагуна 1 – блок предохранителей?
Схема и таблица предохранителей Рено лагуна 1 – блок предохранителей — на этой странице: Блоки с предохранителями и реле под капотом, Предохранители и реле в салоне. Сохраните страницу — номиналы соответствуют штатной комплектации.
