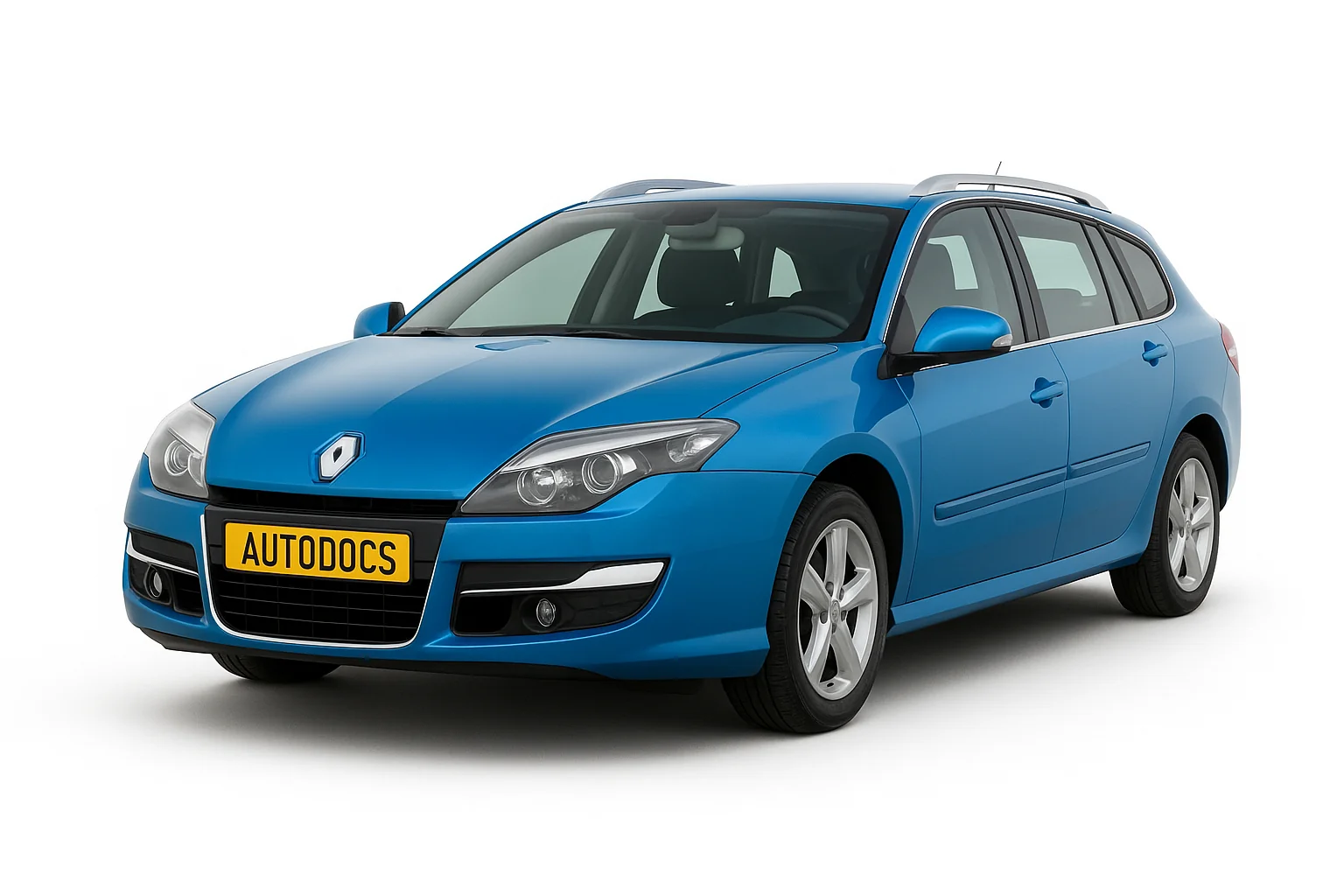

Renault Laguna 3 поколения производилась в 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016 годах. Версия универсал которая называется Estate появилась на рынке одновременно с хэтчбеком. Мы представляем информацию с описанием всех электронных блоков управления, предохранителей и реле рено лагуна 3, схемы блоков и назначение их элементов. Особое внимание уделим предохранителям отвечающий за прикуриватель и розетки.

Общее расположение электронных блоков

Схема

Описание

  1. Электронный блок управления ABS
  2. Электронный блок управления кондиционером – за вещевым ящиком
  3. Блок управления электродвигателем вентилятора кондиционера/отопителя
  4. Аккумуляторная батарея
  5. Шина данных CAN, блок управления шлюзом
  6. Диагностический разъем(DLC)
  7. Блок управления электрооборудованием двери водителя
  8. Блок управления электрооборудованием двери пассажира
  9. Блок управления стояночным тормозом с электроприводом – под днищем
  10. Электронный блок управления двигателем
  11. Блок управления предпусковым подогревателем охлаждающей жидкости
  12. Блок контроля рулевого управления четырьмя колесами – под днищем
  13. Блок предохранителей/ реле, моторный отсек 1
  14. Блок предохранителей/ реле, моторный отсек 2
  15. Блок предохранителей/ реле, моторный отсек 3 – плавкие вставки в блоке предохранителей в моторном отсеке – цепи питания: Генератор, блок предохранителей/ реле в моторном отсеке 1, блок предохранителей/реле в моторном отсеке 2, блок предохранителей/реле приборной панели 1, многофункциональный блок управления 2, насос усилителя рулевого управления, стартер.
  16. Блок предохранителей/реле, приборная панель 1
  17. Блок предохранителей/реле, приборная панель 2 – с дополнительным отопителем
  18. Блок управления ксеноновыми фарами
  19. Реле свечей накаливания
  20. Звуковой сигнал 1
  21. Звуковой сигнал 2
  22. Многофункциональный блок управления 1- функции: Центральный замок, аварийная сигнализация, обогреватель заднего стекла, звуковой сигнал, иммобилайзер, указатели поворота, лампы освещения салона, система дистанционного управления центральным замком и запуска двигателя (keyless entry and start), противотуманные фонари, очиститель/ омыватель заднего стекла, замок рулевой колонки, стоп-сигналы, привод открывания задней двери, омыватель лобового стекла
  23. Многофункциональный блок управления 2- объединен с блоком предохранителей/ реле 1 в моторном отсеке – функции: Кондиционер, электродвигатель вентилятора системы охлаждения, датчик уровня моторного масла, противотуманные фары, топливный насос, фары, омыватели фар, фонари заднего хода, передние габариты, задние габариты, очистители лобового стекла
  24. Блок управления навигационной системой
  25. Блок управления системой парковки – за правой задней отделочной панелью
  26. Блок управления усилителем рулевого управления
  27. Блок управления регулировкой сидений
  28. Блок управления подогревом сиденья 1- под сиденьем
  29. Блок управления подогревом сиденья 2- под сиденьем
  30. Реле подогревателя сиденья – под сиденьем
  31. Электронный блок управления SRS
  32. Электронный блок управления КПП

Назначение предохранителей и реле зависит от уровня комплектации Вашего автомобиля.

Предохранители и реле под капотом

В моторном отсеке находятся 3 основных блока с предохранителями и реле.

Блок 1

Он установлен в коммутационном блоке моторного отсека.

Фотография

Схема

Назначение

  • FH1 – 80А Блок предохранителей и реле в салоне
  • FH2 – 80А Блок предохранителей и реле в салоне – блока защиты и коммутации
    FH3 – 40А ЭБУ АБС/ системы стабилизации траектории
  • FH4 – 80А Блок предохранителей и реле в салоне
  • FH5 – 60А ЭБУ климатической установки
  • FH6 – 60А ЭБУ системы всех управляемых колес
  • FH7 – 30А ЭБУ климатической установки
  • FH8 – Резервный
  • FM1 – 60А Предохранитель электровентилятора системы охлаждения, блока защиты и коммутации
  • FM2 – Резервный
  • FM3 – Резервный
  • FM4 – Резервный
  • FM5 – 70А Блок предпускового подогрева
  • FM6 – 70А Блок интерфейса подогревателя охлаждающей жидкости
  • FM7 – 70А Блок интерфейса подогревателя охлаждающей жидкости
  • FM8 – 20A Предохранитель ЭБУ системы впрыска, реле подогрева топлива, реле электровентилятора при включении последовательно и параллельно
  • FM9 – Резервный
  • FM10 – Резервный
  • FM11 – Резервный
  • FM12 – Резервный
  • FM13 – Резервный
  • D1 – Резервный диод
  • D2 – Резервный диод
  • D3 – 49A Диод электровентилятора системы охлаждения
  • D4 – Резервный диод

Блок 2

Он расположен в коммутационном блоке.

Фотография

Схема

схема блока под капотом

Расшифровка

F1 (10A) Предохранитель правой фары, корректор фары
F2 (10A) Предохранитель левой фары, переключателя стекло подъемника задней двери
F3 (15A) Омыватели фар
F4 (20A) Противотуманные фары
F5 (10A) Левая фара
F6 (10A) Правая фара
F7 (15A) Диагностический разъема, блок предохранителей и реле в салоне, указателя включенных передач
F8 (30A) Система ABS/ ESP
F9 (30A) Очиститель лобового стекла
F10 (10A) ЭБУ подушек безопасности / ремней безопасности, подрулевые переключатели
F11
F12 (7,5A) Электронный блок управления КПП
F13
F14 (15A) Задние и передний кислородный датчик, датчик дизельного двигателя
F15 (20A) Предохранитель ЭБУ коробки передач
F16 (5A) Выключатель стоп-сигнала, реле подогрева топлива
F17 (10A) Реле света заднего хода, датчик положения механической коробки передач
F18 (15A) ЦЭКБС
F19 (25A) Стартер
F20
F21
F22 (10A) Кондиционер
F23 (5A) ЭБУ системы впрыска топлива
F24 (15A) Левая фары
F25 (15A) Правая фара

Блок 3

Данный блок расположен в моторном отсеке перед коммутационным блоком.

Схема блока на отключение аккумулятора

Схема блока на отключение акб

  • F1 –
  • F2 –
  • F3 – 80A Предохранитель цепи подачи “+” аккумуляторной батареи через предохранитель на блок предохранителей и реле в салоне, блока защиты и коммутации
  • F4 – 300A Предохранитель генератора, блока предохранителей и реле в моторном отсеке
  • F5 –
  • F6 – 35A Предохранитель цепи подачи “+” аккумуляторной батареи через предохранитель на форсунки > топливный насос через блок защиты и коммутации, ЭБУ системы впрыска, водяного насоса охлаждения подшипников
  • F7 – 5A Предохранитель блока защиты и коммутации

Блок предохранителей и реле в салоне

Он находится в левой нижней части приборной панели. Пример доступа и предохранитель прикуривателя смотрите в видео.

Схема

Обозначение

R1 Реле питания предохранителей с временной задержкой отключения F39, F40, F41, F42, F43, F44, F49, F50, F51, F52
R2 Реле обогревателя заднего стекла
R3 Реле звукового сигнала
R4
R5
R6
R7
R8
R9 Реле питания предохранителей с временной задержкой отключения F45, F46, F47, F48, F53, F54, F55, F56, F57, F58
R10
F1
F2
F3
F4
F5 (5А) Лампы освещения салона
F6 (5A) Внутреннее зеркало заднего вида
F7
F8
F9
F10
F11
F12 (40A) Обогреватель заднего стекла
F13
F14
F15
F16
F17
F18 (20A) ЦЭКБС
F19 (20A) ЦЭКБС
F20 (10A) ЦЭКБС
F21 (15A) ЭБУ охранной сигнализации, дисплей
F22 (15A) ЦЭКБС
F23 (30A) Блок управления электрооборудованием двери пассажира
F24 (30A) Блок управления электрооборудованием двери водителя
F25 (25A) Подогреватель сидений
F26 (15A) ЦЭКБС
F27
F28 (30A) Люк
F29 (25A) Стояночный тормоз
F30 (20А)Разъем электрооборудования прицепа
F31 (10A) ЦЭКБС
F32
F33 (25A) Аудиосистема
F34
F35
F36 (20A) Аудиосистема, дисплей
F37 (10A)Приборная панель
F38
F39
F40 (5A) Выключателя стоп-сигнала, ЭБУ АБС и ЕСП
F41
F42 (25A) Электропривод сидений
F43 (25A) Электропривод сидений
F44 (15A) Разъем питания дополнительного оборудования в багажном отделении
F45
F46
F47
F48 (10A) Разъем питания дополнительного оборудования 2го ряда сидений
F49 (5A) ЭБУ климатической установки
F50 (30A) Электропривод стеклоподъемников
F51 (5А) Лампыо свещения салона
F52 (5A) Аудиосистема, центральный замок, аварийная синализации
F53
F54 (10А) Предохранитель прикуривателя
F55 (5A) Вентилятор датчика температуры воздуха в салоне
F56 (15A) Обогрев левого жиклера омывателя ветрового стекла
F57
F58 (40А) ЭБУ климатической установки

В рено лагуна 3 поколения за передний прикуриватель отвечает предохранитель 54 на 10А. Подробнее в представленном видео.

Предохранители в багажном отделении

Данный блок расположен в багажнике отделении со стороны аккумуляторной батареи.

Схема

Схема блока в багажнике

Расшифровка

  • F1 – Номинальный ток на стартер
  • F2 – 250A Блок отключения аккумуляторной баратеи
  • F3 – 60A Блок предохранителей и реле в салоне
