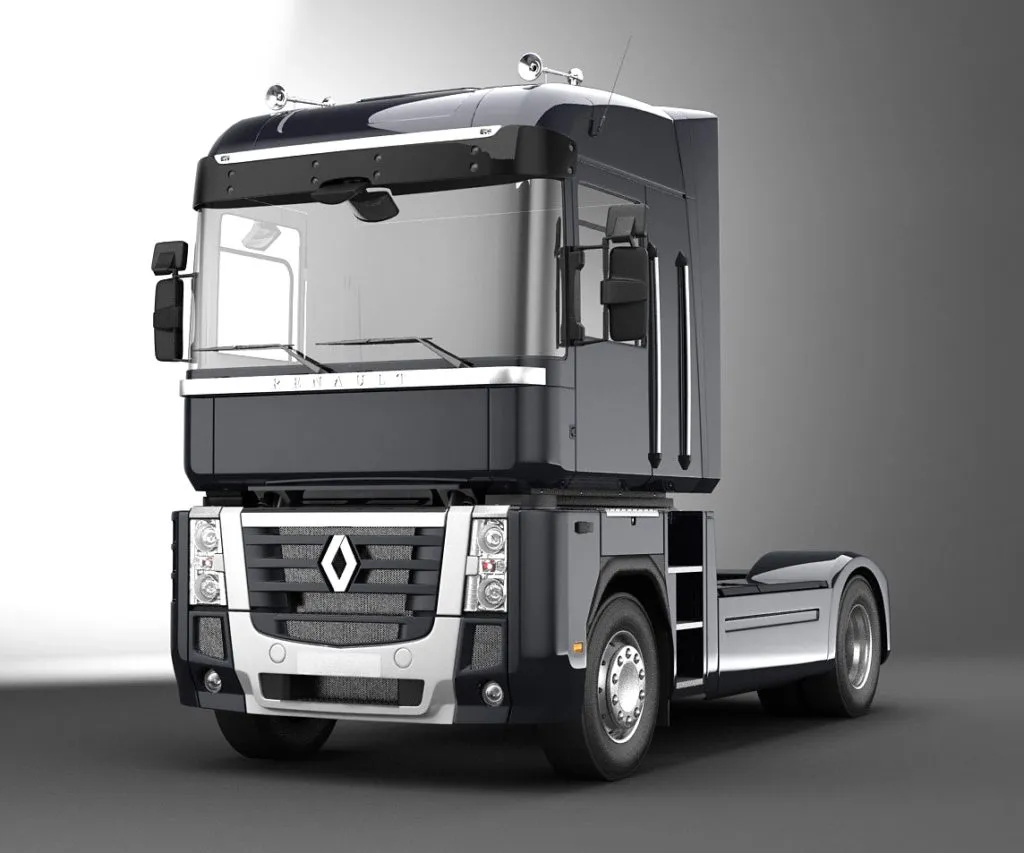

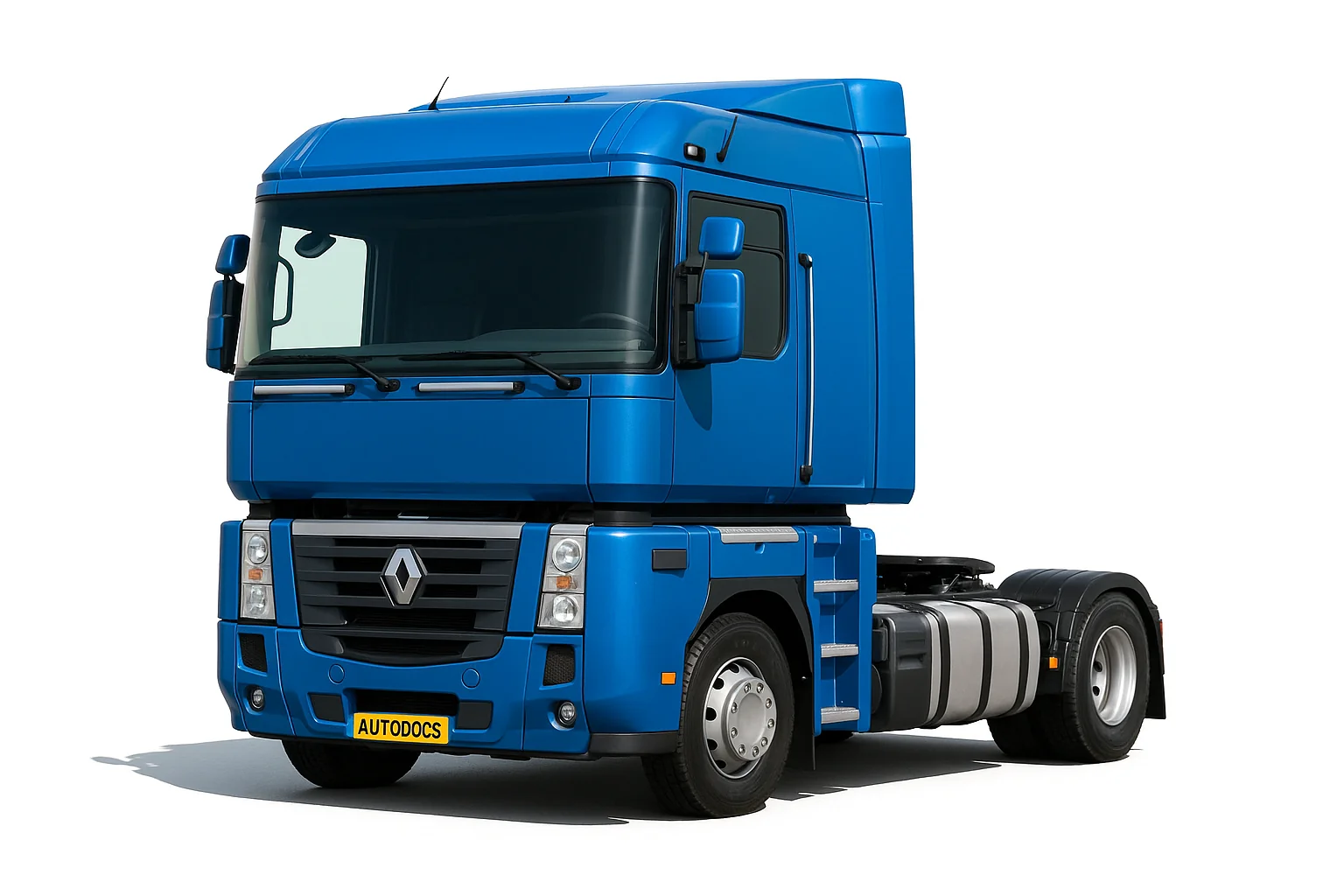

Renault Magnum — магистральный седельный тягач производившийся в четырех поколения с 1990 по 2014 год с различными объемами двигателя. Наибольшую популярность получили двигатели рено магнум dxi с мощностью 440, 460 и 480 л. с. В данной публикации мы покажем описание предохранителей и реле Рено Магнум со схемами блоков и местами их расположения. Отметим предохранитель отвечающий за прикуриватель.
Исполнение блоков и назначение элементов в них зависит от года выпуска, поколения и двигателя. Сверяйте назначение со своим описанием на обратной стороне защитной крышки либо другой технической документацией.
Блок предохранителей и реле

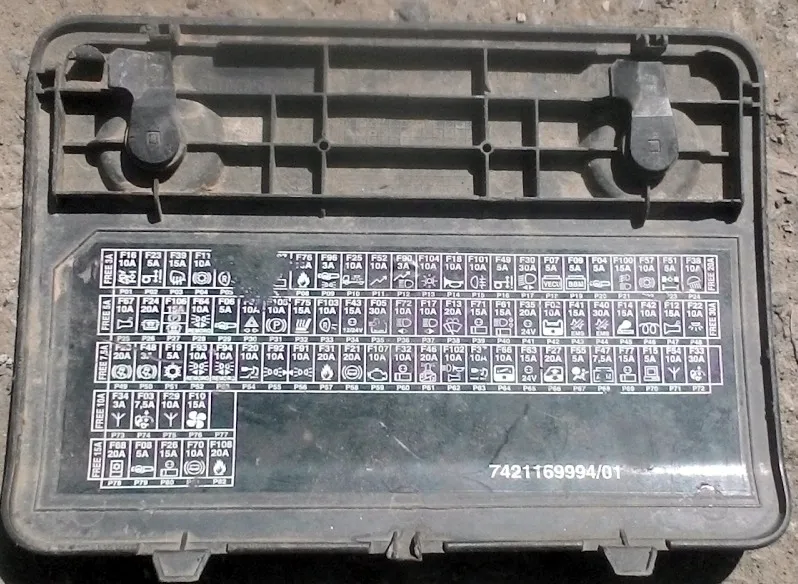

Основной блок предохранителей и реле находится в верхней части панели приборов, со стороны пассажира за защитной крышкой.
Вариант 1
| № | Описание предохранителей |
|---|---|
| F1 | Штепсельная розетка на прицеп 7-контактная «ABS/EBS» |
| Питание контрольных ламп «СЕРВИС» и «ОПАСНО» | |
| блок управления «ABS / ASR» | |
| предохранитель электроклапанов «ABS / ASR» (Передн. прав / Задн. лев.) | |
| предохранитель электроклапанов «ABS / ASR» (Передн. лев / Задн. прав.) | |
| предохранитель аварийной защиты АБС | |
| предохранитель узла отключения электрического замедлителя | |
| F2 | Стояночные фонари правые |
| Габаритные фонари правые | |
| F3 | Стояночные фонари левые |
| Габаритные фонари левые | |
| F4 | Питание стояночных фонарей прицепа |
| F5 | Резервные +24 вольта (для освещения) |
| F6 | Резервные +24 вольта (для освещения) |
| Подсветка приборов панели приборов | |
| Подсветка выключателей | |
| F8 | Противотуманный фонарь (или фонари) |
| F9 | Противотуманные фары |
| F10 | Фара ближнего света правая |
| F11 | Фара ближнего света левая |
| F12 | Фара дальнего света левая |
| F13 | Фара дальнего света правая |
| F14 | Прожекторы дальнего действия |
| F15 | Тактовый привод стеклоочистителей |
| F16 | Противоугонное устройство |
| Выключатель стоп-сигнала под педалью тормоза | |
| Фонари заднего хода | |
| Аварийный выключатель «TBV» (в модификации RTMDR) | |
| Цепь питания сигнализаторов панели приборов | |
| подогрев зеркал наружных зеркал заднего вида | |
| F18 | Цепь воздушного кондиционера |
| F20 | Двигатель привода вентиляционного люка в крыше |
| F21 | Резервное питание (после общего выключателя) |
| F22 | Автономный отопитель «D1LCC» |
| Автономный отопитель «D3LCC»(фен) | |
| Автономный отопитель «Thermo 90» (мокрая) | |
| Цепь воздушного кондиционера | |
| Контрольное устройство вентиляции | |
| F23 | предохранитель подсветки подножки |
| Плафон водителя | |
| Плафон спального места | |
| Плафон нижней кушетки | |
| Плафон верхней кушетки | |
| Переносная лампа для чтения карт | |
| F24 | Двигатель стеклоподъемника пассажира |
| F25 | Часы контрольного тахографа |
| F26 | Звуковой сигнализатор |
| F27 | Стоп-сигнал |
| F28 | блок управления «ABS / ASR» |
| F29 | Поворотное зеркало заднего вида с дефростингом, левое |
| Поворотное зеркало заднего вида с дефростингом, правое | |
| Управление ориентацией наружного зеркала (зеркал) заднего вида | |
| F30 | Питание дополнительных элементов контрольного тахографа |
| Приводы регулировки прожекторов | |
| предохранитель прикуривателя | |
| преобразователь на 12 вольт (цепь телесвязи)рации | |
| предохранитель магнитолы | |
| F32 | Двигатель привода стеклоочистителей |
| мотор стеклоомывателей | |
| мотор омывателей фар | |
| F33 | предохранитель розетки для диагностики |
| блок управления подвески (6×2 / 6×4) | |
| F34 | Прерыватель указателя поворотов |
| Питание памяти авто радиоприемника | |
| Программируемый выключатель (пульт) автономного отопителя | |
| F35 | Резервное питание (после контакта замка стартера |
| F37 | блок управления «EBS» |
| F38 | Двигатель стекло подъемника водителя |
| F40 | Резервное питание (после общего выключателя) |
| F42 | Матричный дисплей |
| блок управления «TBV» | |
| F43 | Рабочий прожектор (тягача) |
| Подсветка клапанов | |
| F45 | Блок управления центральным замком |
| Электрическая защелка левая | |
| Электрическая защелка правая | |
| F46 | Выключатель подогрева двигателя |
| Реле времени системы централизованной смазки | |
| Матричный дисплей | |
| F47 | компьютер подвески (4×2) |
| компьютер подвески (6×2 / 6×4) | |
| Блок дистанционного управления подвеской | |
| Датчик давления подушек заднего моста (6×2) | |
| Реле времени само устанавливающейся оси | |
| F48 | компьютер «VMAC» |
| F49 | Электро клапаны выпускного тормоза «J» |
| F50 | Холодильник |
| F51 | Обогреваемое сиденье водителя |
| Обогреваемое сиденье пассажира | |
| Понижающий трансформатор (для розетки 12 вольт) | |
| Розетка для «SAE» | |
| F53 | Резервное питание для видео |
| F54 | Электропривод передней солнцезащитной шторки |
| Электропривод боковых солнцезащитных шторок | |
| F55 | Резервное питание (после контакта замка стартера) |
| F56 | Аварийный выключатель «TBV» (в модификации RTMDR |
| блок управления «TBV» | |
| F60 | блок управления «EBS» |
За прикуриватель отвечает предохранитель F30.
Отдельно, вне блока, могут устанавливаться предохранители:
- Насоса опрокидывания кабины – F84 40 А10
- Штепсельная розетка прицепа 7-контактная «ABS/EBS» – F85 20 A3
| № | Описание реле |
|---|---|
| RP1 | Реле питания после контакта |
| RP2 | Реле питания после контакта |
| R4 | Реле давления масла |
| R5 | Реле стояночных фонарей |
| R6 | Реле дополнительных элементов комфорта |
| R8 | Реле освещения |
| R9 | Реле противотуманных фар |
| R10 | Реле противотуманных фонарей |
| R11 | Реле ближнего света фар |
| R12 | Реле дальнего света фар |
| R13 | Реле прожекторов дальнего действия |
| R14 | Реле стоп-сигналов |
| R17 | Резервное реле |
| R18 | Реле отключения электро замедлителя |
| R20 | Реле размораживания зеркал заднего вида |
| R26 | Реле тормозных накладок |
| R30 | Реле выпускного тормоза «J» |
| R40 | Резервное реле (под будущие связи) |
| R43 | Резервное реле (под будущие связи) |
| R44 | Реле питания блока управления «VMAC» |
| R46 | Реле компрессора кондиционера |
| R47 | Резервное реле |
| R48 | Резервное реле |
| R49 | Реле кондиционирования воздуха |
| RT53 | Реле тактирования работы омывателей фар |
| CE112 | Реле пусковое |
| CE20 | Реле подогрева двигателя |
| R15 | Реле электро клапанов «ABS / ASR» (Передн. лев. / Задн. прав.) |
| R16 | Реле электро клапанов «ABS / ASR» (Передн. прав. / Задн. лев.) |
| R19 | Реле аварийной защиты АБС |
| R21 | Реле аварийного отключения само устанавливающейся оси |
| R23 | Реле остановки двигателя (при опрокидывании кабине) |
| RP45 | Реле опрокидывания кабины |
Вариант 2
| № | A | Назначение предохранителей |
|---|---|---|
| F03 | 7,5 | Основной информационный дисплей |
| Реле безопасности и разрешения наклона кабины | ||
| Реле питания двигателя наклона кабины | ||
| F04 | 5 | Основной информационный дисплей |
| F05 | 30 | Фары омывателя мотора насоса |
| F06 | 5 | Основной информационный дисплей |
| Тахограф | ||
| F07 | 5 | ЭБУ управления автомобилем |
| F08 | 5 | Основной информационный дисплей |
| ЭБУ иммобилайзера двигателя | ||
| ЭБУ сигнализации | ||
| Двери центрального замка ЭБУ | ||
| ЭБУ управления производством воздуха | ||
| F09 | 5 | Бодибилдер по предварительной договоренности управления ECU |
| F10 | 30 | ЭБУ кондиционера |
| F11 | 10 | ЭБУ гидравлического замедлителя |
| ЭБУ электрического замедлителя | ||
| F12 | 15 | ЭБУ переключателя передач |
| ЭБУ АКПП | ||
| F13 | 20 | Управление освещением и сигнализацией ECU |
| Реле времени задержки электродвигателя стеклоочистителей | ||
| Двигатель насоса стеклоомывателя | ||
| Стеклоочистители приводного двигателя | ||
| F14 | 15 | Прикуриватель |
| F15 | 5 | Гнездо для диагностики автомобиля |
| Разъем для извлечения данных автомобиля | ||
| F16 | 10 | Контроль выбора |
| Межколесный дифференциал сигнальная лампа блокировки | ||
| Электроклапан блокировки заднего колеса | ||
| Электроклапан включения механизма отбора мощности № 1 | ||
| Электроклапан зацепления ВОМ № 2 | ||
| ПТО зацепление электроклапан № 3 | ||
| Межосевой дифференциал блокировка электроклапана | ||
| F17 | 10 | Фара дальнего света |
| F18 | 10 | Электрический клаксон |
| Воздушный гудок | ||
| F19 | 5 | ЭБУ кондиционера |
| F20 | 10 | Радио |
| ЭБУ сигнализации | ||
| Двери центрального замка ЭБУ | ||
| F21 | 20 | Концевой разъем ABS / EBS |
| F22 | 10 | Один верхний свет со стороны водителя |
| Одиночный верхний фонарь со стороны переднего пассажира | ||
| Правое верхнее освещение (дверь) | ||
| Прожектор для чтения водителя | ||
| Фара чтения переднего пассажира | ||
| Верхнее освещение нижнего койки | ||
| Левое верхнее освещение (дверь) | ||
| Левое верхнее освещение (атмосфера) | ||
| Правое верхнее освещение (атмосфера) | ||
| Верхнее двухъярусное верхнее освещение | ||
| Подсветка со стороны водителя | ||
| Ступенчатое освещение переднего пассажира | ||
| F23 | 5 | Датчик угла блокировки управляемой оси |
| Датчик угла блокировки управляемой оси | ||
| ЭБУ пневматической подвески | ||
| ЭБУ управляемой оси | ||
| F24 | 20 | Резистор подогревателя топлива № 2 |
| F25 | 10 | Доступный источник питания (оборудование в пиктограмме предупреждения о положении на дороге) |
| Доступный источник питания (освещение) | ||
| Оборудование в незапертом положении сигнальная лампа | ||
| Оборудование световое информационное сигнальное световое | ||
| 15-контактный разъем для прицепа | ||
| F26 | 15 | Доступный источник питания (после зажигания) |
| F27 | 20 | Электродвигатель стекло подъемника двери водителя |
| Электродвигатель стекло подъемника двери переднего пассажира | ||
| F28 | 20 | EBS система управления торможением |
| F29 | 10 | Селектор АКПП |
| Бортовой интерфейс управления ЭБУ | ||
| F30 | 30 | Управление освещением и сигнализацией ECU |
| F31 | 20 | ЭБУ системы регулирования температуры в кабине |
| ЭБУ сигнализации | ||
| Воздух / вода дополнительный нагреватель | ||
| Воздух / воздух дополнительный нагреватель | ||
| ЭБУ кондиционера | ||
| F32 | 10 | Доступный источник питания (после главного выключателя) |
| F33 | 30 | Мотор наклона кабины |
| F34 | 3 | Бортовой интерфейс управления ЭБУ |
| F36 | 10 | Управление освещением и сигнализацией ECU |
| F37 | 10 | Преобразователь напряжения (24В / 12В – 15А) для системы аудиосвязи |
| Радио | ||
| F38 | 10 | Дополнительные сигнальные огни сигнальная лампа |
| Рабочий прожектор | ||
| F39 | 15 | ЭБУ управления автомобилем |
| Левый размораживающий резистор зеркала заднего вида | ||
| Правый размораживающий резистор зеркала заднего вида | ||
| Реле питания обогреваемого и поворотного зеркала заднего вида | ||
| Реле управления оттаиванием ветрового стекла | ||
| F40 | 30 | ЭБУ управления двигателем |
| Стартер | ||
| Пусковое реле | ||
| Реле подогрева воздуха | ||
| Тормоз двигателя № 1 электромагнитный клапан | ||
| Электромагнитный клапан выхлопного тормоза | ||
| Изменение диапазона электро клапана | ||
| Электро клапан управления сплиттером | ||
| Электромагнитный клапан регулировки скорости вентилятора охлаждения двигателя | ||
| F41 | 15 | Стартер |
| Пусковое реле | ||
| Тормоз двигателя № 1 электромагнитный клапан | ||
| Тормоз двигателя № 2 электромагнитный клапан | ||
| Электромагнитный клапан выхлопного тормоза | ||
| Изменение диапазона электро клапана | ||
| Электро клапан управления сплиттером | ||
| F42 | 10 | Реле подогрева воздуха |
| Электромагнитный клапан регулировки скорости вентилятора охлаждения двигателя | ||
| F43 | 15 | Розетка 24 В |
| Диагностическая розетка автоматической коробки передач | ||
| F46 | 15 | Вращающийся маяк № 1 |
| Вращающийся маяк № 2 | ||
| Реле питания маяков | ||
| F47 | 7,5 | ЭБУ управления производством воздуха |
| F48 | 3 | Контроль включения удержания тормоза |
| EBS система управления торможением | ||
| F49 | 5 | ЭБУ пневматической подвески |
| ЭБУ управления питанием автомобиля (ADR) | ||
| F51 | 5 | ЭБУ управляемой оси |
| F52 | 10 | Селектор АКПП |
| ЭБУ иммобилайзера двигателя | ||
| Управление аварийной остановкой кабины | ||
| ЭБУ управления автомобилем | ||
| После включения зажигания реле питания № 1 | ||
| После включения зажигания реле питания № 2 | ||
| После включения зажигания реле питания № 3 | ||
| Реле питания аксессуаров № 1 | ||
| Реле питания аксессуаров № 2 | ||
| Реле заземления цепи генератора (ADR) | ||
| Сопротивление натяжения цепи генератора | ||
| Гнездо для диагностики автомобиля | ||
| F54 | 10 | Бортовой ЭБУ управления |
| F57 | 10 | ЭБУ гидравлического замедлителя |
| F58 | 3 | Управление аварийной остановкой кабины |
| Реле заземления цепи генератора (ADR) | ||
| F59 | 10 | Предварительная подготовка к бортовому управлению (ECU) |
| Контроль включения удержания тормоза | ||
| Реле фары заднего хода | ||
| F61 | 15 | Преобразователь напряжения (24 В / 12 В) для пакета информационных технологий |
| F63 | 15 | Розетка 24 В |
| F64 | 10 | 15-контактный разъем для прицепа |
| F66 | 10 | Подсветка для инструментов |
| Передняя решетка освещения | ||
| Электродвигатель вентиляции крыши | ||
| F67 | 10 | ЭБУ переключателя передач |
| ЭБУ АКПП | ||
| F68 | 20 | Преобразователь напряжения (24В / 12В – 10А) для системы аудиосвязи |
| Преобразователь напряжения (24В / 12В – 15А) для системы аудиосвязи | ||
| Преобразователь напряжения (24В / 12В) -12 и 24 Вольт встроенные розетки | ||
| Холодильный отсек | ||
| Холодильник | ||
| Дополнительная розетка 24 В | ||
| F70 | 10 | Концевой разъем ABS / EBS |
| F71 | 15 | Доступный источник питания (после зажигания) |
| F72 | 10 | Дальний свет фар дальнего света |
| Фара ближнего света | ||
| F75 | 15 | Доступный источник питания (информация о генераторе, работающий двигатель) |
| Правые сиденье с подогревом | ||
| Левые сиденье с подогревом | ||
| F76 | 10 | Автосервис |
| Воздух / воздух дополнительный нагреватель | ||
| Реле заземления цепи генератора (ADR) | ||
| Электромагнитный клапан дополнительного нагревателя воздуха / воды | ||
| F77 | 15 | Доступный источник питания (после главного выключателя) |
| F90 | 3 | Управление освещением и сигнализацией |
| Реле питания задних противотуманных фонарей | ||
| Реле дальнего света фар | ||
| Реле питания противотуманных фар | ||
| Выключатели реле освещения ночного освещения | ||
| Реле отключения противотуманных фар, если включены фары дальнего света | ||
| F91 | 10 | Фонарь просвета № 1 |
| Фонарь дорожного просвета № 2 | ||
| Левая передняя сторона / габаритные огни | ||
| Правый габаритный фонарь № 3 | ||
| Габаритные огни правые № 4 | ||
| Правая задняя сторона / габаритные огни | ||
| Крыша левого борта / габаритные огни | ||
| Противобликовые накладные левые габаритные фонари | ||
| ЭБУ управления питанием автомобиля (ADR) | ||
| F92 | 10 | Правая передняя сторона / габаритные огни |
| Левые габаритные огни № 1 | ||
| Габаритные огни ЛГ № 2 | ||
| Габаритные огни ЛГ № 3 | ||
| Габаритные огни ЛГ № 4 | ||
| Левая задняя сторона / габаритные огни | ||
| Крыша левого борта / габаритные огни | ||
| Глянцевые габаритные огни правые с антибликовым покрытием | ||
| F93 | 10 | Доступный источник питания (правый задний габаритный фонарь (и)) |
| 15-контактный разъем для прицепа | ||
| F94 | 10 | Доступный источник питания (левый задний габаритный фонарь (и)) |
| 15-контактный разъем для прицепа | ||
| F96 | 3 | Приборы и органы управления ночным освещением |
| F97 | 5 | Доступный источник питания (ночное освещение) |
| F100 | 15 | Дальний свет фар дальнего света |
| Противотуманные фары | ||
| Фара дальнего света | ||
| Фара ближнего света | ||
| Левый противотуманный фонарь | ||
| Правые противотуманные фары | ||
| F101 | 10 | Противотуманные фары |
| Задний противотуманный фонарь | ||
| Задний противотуманный фонарь | ||
| 15-контактный разъем для прицепа | ||
| F102 | 10 | Основной информационный дисплей |
| Правый дальний свет дальнего света | ||
| Левый дальний свет дальнего света | ||
| F103 | 10 | Доступный источник питания (обратная информация) |
| Реверсивный контроль торможения | ||
| Фары заднего хода | ||
| Фары заднего хода | ||
| Внешний рог | ||
| 15-контактный разъем для прицепа | ||
| F104 | 10 | Левые стоп-сигналы |
| Правые стоп-сигналы | ||
| 15-контактный разъем для прицепа | ||
| F107 | 10 | Датчик концентрации газов оксидов азота |
| Модуль насоса управления подачей AdBlue | ||
| Обходной электромагнитный клапан водяного контура двигателя | ||
| F108 | 20 | Воздух / дополнительный нагреватель |
За прикуриватель отвечает предохранитель номер 14 на 15А.
| № | Обозначение реле |
|---|---|
| R01 | После включения зажигания реле питания № 1 |
| R02 | После включения зажигания реле питания № 2 |
| R03 | После включения зажигания реле питания № 3 |
| R04 | Реле питания обогреваемого и поворотного зеркала заднего вида |
| R05 | Реле питания, управляемое генератором (двигатель работает) |
| R06 | Реле правой и левой стороны / реле питания габаритных и габаритных огней |
| R07 | Выключатели реле освещения ночного освещения |
| R08 | Реле дальнего света фар |
| R09 | Реле заземления цепи генератора (ADR) |
| R10 | Реле питания дополнительного отопителя |
| R11 | Реле безопасности и разрешения наклона кабины |
| R12 | Реле правой и левой стороны / реле питания габаритных огней и габаритных огней (прицеп и кузовщик) |
| R13 | Реле питания стоп-сигналов |
| R14 | Реле дальнего света дальнего света |
| R15 | Реле времени задержки электродвигателя стеклоочистителей |
| R16 | Реле электропитания ЭБУ АКП |
| R17 | Пусковое реле |
| R18 | Реле питания задних противотуманных фонарей |
| R19 | Реле питания с пневматической подвеской |
| R20 | Реле питания ЭБУ автомобиля и двигателя |
| R21 | Реле питания аксессуаров № 1 |
| R22 | Реле питания аксессуаров № 2 |
| R23 | Реле питания противотуманных фар |
В некоторых моделях на крышке аккумуляторной батареи находятся дополнительные предохранители высокой мощности.
