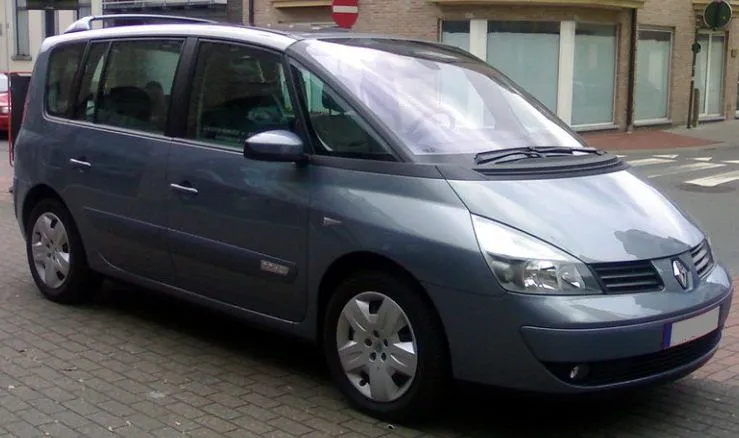

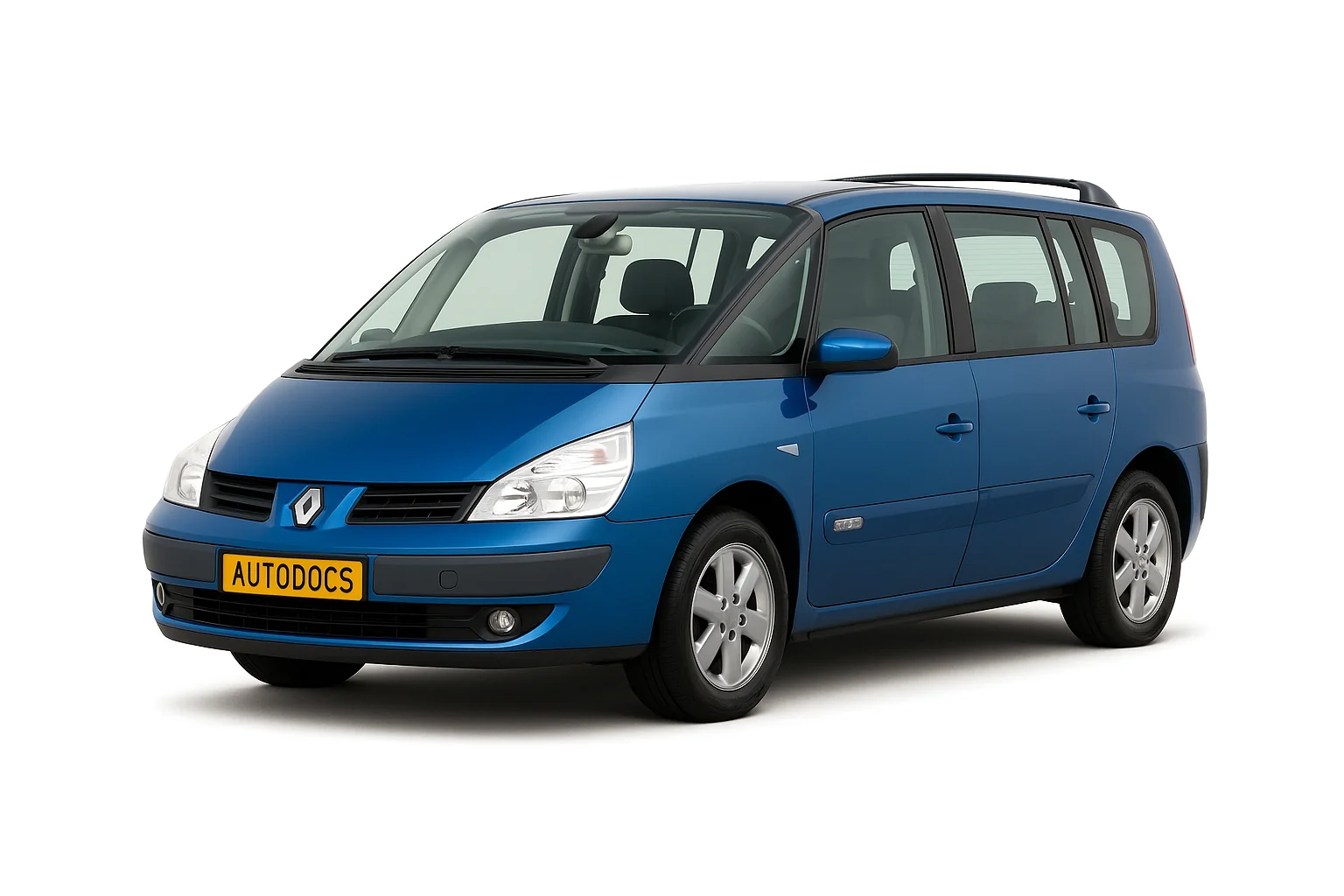

Французский минивэн Renault Espace 4 поколения выпускался в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 году. За этот период автомобиль получил несколько рестайлингов. Удлиненная версия называется – Renault Grand Espace. Мы предлагаем ознакомится с местами расположения всех электронных компонентов управления рено эспейс 4. Особенно выделим информацию о блоках предохранителей и реле, их фотографии и схемы, назначения элементов и предохранитель отвечающий за прикуриватель.
Количество элементов в блоках и их схемы могут отличатся и зависят от года выпуска и электро оснащенности автомобиля.
Содержание
Общее расположение всех элементов
| № | Описание |
|---|---|
| 1 | Электронный блок управления АВS |
| 2 | Электронный блок управления кондиционером |
| 3 | Блок управления электродвигателем вентилятора кондиционера/отопителя 1 – под днищем кузова |
| 4 | Блок управления электродвигателем вентилятора кондиционера/отопителя 2 – под днищем кузова |
| 5 | Электродвигатель вентилятора кондиционера/отопителя-под днищем кузова |
| 6 | Усилитель сигнала антенны — над правым задним боковым стеклом |
| 7 | Датчик бокового удара в сборе — центральная стойка со стороны водителя |
| 8 | Датчик бокового удара в сборе- центральная стойка со стороны пассажира |
| 9 | Блок управления противоугонной системой-если установлен |
| 10 | Дополнительный отопитель — днище — если есть |
| 11 | Аккумуляторная батарея |
| 12 | Диагностический разъем (DLC)- центральная консоль |
| 13 | Блок управления электрооборудованием двери водителя |
| 14 | Блок управления электрооборудованием двери пассажира |
| 15 | Блок управления стояночным тормозом с электроприводом-около бака |
| 16 | Электронный блок управления двигателем |
| 17 | Блок предохранителей/ реле, моторный отсек |
| 18 | Блок предохранителей/ реле приборная панель 1 |
| 19 | Блок предохранителей/ реле 2, приборная панель – под блоком предохранителей / реле 1 приборной панели |
| 20 | Блок предохранителей/ реле приборная панель З |
| 21 | Блок предохранителей/ реле, приборная панель 4-если установлен |
| 22 | Блок предохранителей/ реле, днище, около блока отопителя – если установлен |
| 23 | Датчик бокового ускорения- включает в себя датчик бокового перемещения (с ЕЗР) -под сиденьем |
| 24 | Блок управления свечами накаливания |
| 25 | Блок управления фарой, левый (модели с ксеноновыми фарами) |
| 26 | Блок управления фарой, правый (модели с ксеноновыми фарами) |
| 27 | Блок управления корректором фар (модели с ксеноновыми фарами) – включает в себя датчик высоты положения кузова- передн. |
| 28 | Нагреватель воздуха на впуске — в блоке отопителя — если есть |
| 29 | Звуковой сигнал(ы) |
| 30 | Считывающее устройство зажигания |
| 31 | Реле указателей поворотов/аварийной сигнализации-встроен в многофункционалыный блок управления |
| 32 | Блок управления комбинацией приборов- в приборной панели |
| 33 | Многофункциональный блок управления функции: Противоугонная система, звуковой предупреждающий сигнал/ зуммер, система проверки исправности ламп электропривод стеклоподъемников, омыватели фар-некоторые модели, иммобилайзер, указатели поворота, лампы освещения салона, усилители рулевого управления, датчик дождя, очистители заднего стекла, лампы передних/ задних габаритов, замок рулевой колонки, система контроля за давлением в шинах, очистители лобового стекла |
| 34 | CD/DVD-привод навигационной системы (NIVAV3) — в вещевом ящике |
| 35 | Блок управления навигационной системой (NIVAV3) |
| 36 | Датчик температуры окружающего воздуха-в зеркале правой двери |
| 37 | Блок управления системой парковки-за правой задней отделочной панелью |
| 38 | Зуммер системы парковки-за правой задней отделочной панелью |
| 39 | Датчик дождя — во внутреннем зеркале заднего вида |
| 40 | Блок предохранителей/реле центральная консоль |
| 41 | Блок управления памятью электропривода сиденья – под сиденьем |
| 42 | Датчик положения сиденья, сиденье водителя-под сиденьем |
| 43 | Замок рулевой колонки |
| 44 | Датчик положения рулевого колеса — под рулевым колесом (с ESP) |
| 45 | Электронный блок управления SRS-центральная консоль |
| 46 | Датчик высоты положения кузова-передний (с ксеноновыми фарами) -встроен в блок управления ксеноновой фарой-на подвеске |
| 47 | Датчик высоты положения кузова- задний (модели с ксеноновыми фарами) — на подвеске |
| 48 | Реле привода задней двери-если есть |
| 49 | Электронный блок управления КПП |
| 50 | Приемник сигналов системы контроля давления шинах-под днищем кузова |
| 51 | Датчик скорости автомобиля — электронный блок управления ABS |
| 52 | Синтезатор голоса |
| 53 | Датчик бокового ускорения- включает в себя датчик бокового перемещения (с ESP)-под сиденьем |

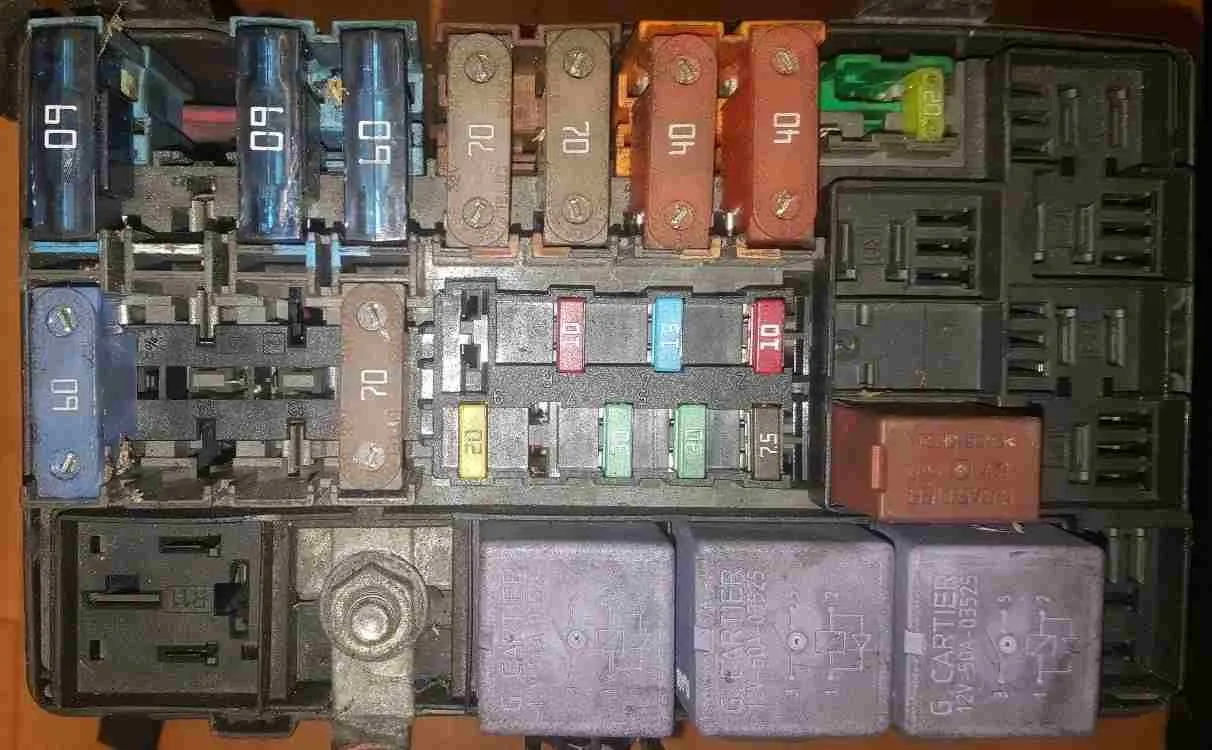

Блок под капотом рено эспейс 4
| № | A | Обозначение предохранителей |
|---|---|---|
| 1 | 7,5 | Автоматическая коробка передач |
| 2 | — | |
| 3 | 30 | Управление двигателем |
| 4 | 5 / 15 | Автоматическая коробка передач |
| 5 | 30 | Реле вакуумного насоса усилителя тормозов (F4Rt) |
| 6 | 10 | Управление двигателем |
| 7 | — | |
| 8 | — | |
| 9 | 20 | Система кондиционирования |
| 10 | 20 / 30 | Антиблокировочная система тормозов/ система курсовой устойчивости |
| 11 | 20 / 30 | Звуковой сигнал(ы) |
| 12 | — | |
| 13 | 70 | Нагреватели охлаждающей жидкости — если есть |
| 14 | 70 | Нагреватели охлаждающей жидкости — если есть |
| 15 | 60 | Управление электродвигателем вентилятора системы охлаждения |
| 16 | 40 | Омыватели фар, обогреватель заднего стекла, многофункциональный блок управления |
| 17 | 40 | Антиблокировочная система тормозов/ система курсовой устойчивости |
| 18 | 70 | Комбинированный переключатель, система освещения в дневное время, многофункциональный блок управления |
| 19 | 70 | Отопитель/ кондиционер, многофункциональный блок управления |
| 20 | 60 | Реле контроля силы тока аккумуляторной батареи (некоторые модели), комбинированный переключатель (некоторые модели), лампы системы освещения в дневное время, многофункциональны йблок управления |
| 21 | 60 | Электропривод сидений, многофункциональный блок управления, блок предохранителей /реле, центральная консоль, люк |
| 22 | 80 | Обогреватель лобового стекла (некоторые модели) |
| 23 | 60 | Очиститель лобового стекла, стояночный тормоз с электроприводом |
| Реле вариант 1 | ||
| 1 | Реле нагреватель охлаждающей жидкости | |
| 2 | Реле электродвигателя вентилятора системы охлаждения (без кондиционера, —01/03) | |
| 3 | Реле вакуумного насоса усилителя тормозов (F4 Rt) | |
| 4 | Реле вакуумного насоса усилителя тормозов | |
| 5 | Реле 3 нагревателя охлаждающей жидкости — (—01/03, если есть) | |
| 6 | Реле топливного насоса | |
| 7 | Реле обогревателя системы вентиляции картера двигателя (F4 Rt) | |
| 8 | Реле системы управления двигателем | |
| 9 | Реле 1 электродвигателя вентилятора системы охлаждения-(с кондиционером,—01/03) | |
| 10 | Реле 2 электродвигателя вентилятора системы охлаждения | |
| 11 | Реле 2 нагревателя охлаждающей жидкости — (—01/03, если есть) | |
| Реле вариант 2 | ||
| 1 | Реле дополнительного подогрева | |
| 2 | Реле водяного электро насоса | |
| 3 | Реле электродвигателя вентилятора с кондиционером | |
| 4 | – | |
| 5 | – | |
| 6 | Реле топливного насоса | |
| 7 | Реле подогревателя (система вентиляции топливных газов) | |
| 8 | Реле блокировки впрыска | |
| 9 | Реле поршневого компрессора | |
| 10 | Реле электродвигателя вентилятора с кондиционером | |
| 11 | Реле дополнительного подогрева 2 | |
Предохранители и реле в салоне
Блок 1
Расположен в верхней части приборной панели.
| № | A | Обозначение предохранителей |
|---|---|---|
| F1 | — | |
| F2 | 10 | Датчик включения стояночного тормоза, считывающее устройство зажигания, многофункциональный блок управления, выключатель стартера |
| F3 | 10 | Корректор фар, блок управления корректором фар (ксеноновые фары), подогреватели форсунок омывателя лобового стекла, комбинация приборов, синтезатора голоса |
| F4 | 20 | Противоугонная система, автоматическая коробка передач (АКПП), центральный замок, система отопителя/ кондиционера, датчик дождя, вентилятор датчика температуры воздуха в салоне, внутреннее зеркало заднего вида, система парковки, фонари заднего хода, подсветка выключателей, электродвигатель очистителя лобового стекла |
| F5 | 15 | Лампы освещения салона |
| F6 | 20 | Система кондиционирования, автоматическая коробка передач(АКПП), система блокировки дверей от случайного открывания, система поддержания скорости, диагностический разъем (DLC), электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, подсветка выключателей, стоп-сигналы, омыватели /очистители лобового стекла |
| F7 | 15 | Блок управления корректором фар (ксеноновые фары), корректор фар, комбинация приборов, левая фара- ближний свет |
| F8 | 7,5 | Правые передние габариты |
| F9 | 15 | Указатели поворота/аварийная сигнализация |
| F10 | 10 | Аудиосистема, электропривод сидений, электропривод стеклоподъемников, комбинация приборов, навигационная система, телематика |
| F11 | 30 | Система кондиционирования, противотуманные фары, комбинация приборов, синтезатор голоса |
| F12 | 5 | Система SRS |
| F13 | 5 | Антиблокировочная система тормозов (ABS) |
| F14 | 15 | Звуковой сигнал(ы) |
| F15 | 30 | Блок управления электрооборудования двери водителя, электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников |
| F16 | 30 | Блок управления электрооборудования двери пассажира, электропривод стеклоподъемников |
| F17 | 10 | Задние противотуманные фонари |
| F18 | 10 | Обогреватель зеркал заднего вида на дверях |
| F19 | 15 | Правая фара-ближний свет |
| F20 | 7,5 | CD-чейнджер аудиосистемы, подсветка вентиляционной решетки приборной панели, лампа подсветки вещевого ящика, реостат подсветки комбинации приборов, лампы освещения салона, передние левые габариты, лампы подсветки номерного знака, навигационная система, подсветка переключателей |
| F21 | 30 | Омыватель заднего стекла, дальний свет фар |
| F22 | 30 | Центральный замок |
| F23 | 15 | Разъемы питания дополнительного оборудования |
| F24 | 15 | Разъем подключения дополнительного оборудования (задний), прикуриватель |
| F25 | 10 | Выключатель стоп-сигналов (датчик положения педали тормоза), обогреватель заднего стекла, замок рулевой колонки (некоторые модели) |
| F26 | — |
За прикуриватель отвечает предохранитель номер 24.
Блок 2
Он находится за бардачком, со стороны пассажира.
| № | A | Описание |
|---|---|---|
| 17 | Реле кондиционера | |
| 2 | Реле электропривода сидений | |
| 3 | Реле насоса омывателя фар | |
| 4 | Реле стоп-сигналов | |
| 5 | Реле 1 системы освещения в дневное время | |
| 6 | Реле 2 системы освещения в дневное время | |
| 7 | Реле электропривода задних стеклоподъемников (некоторые модели) | |
| F26 | 30 | Разъем электрооборудования прицепа |
| F27 | 30 | Люк |
| F28 | 30 | Электропривод стеклоподъемника, левый задний |
| F29 | 30 | Электропривод стеклоподъёмника, правый задний |
| F30 | 5 | Датчик положения рулевого колеса |
| F31 | 30 | Шторка люка |
| F32 | — | |
| F33 | — | |
| F34 | 15 | Электропривод сиденья -со стороны водителя |
| F35 | 20 | Подогреватель передних сидений |
| F36 | 20 | Электропривод сиденья — со стороны водителя |
| F37 | 20 | Электропривод сиденья пассажира |

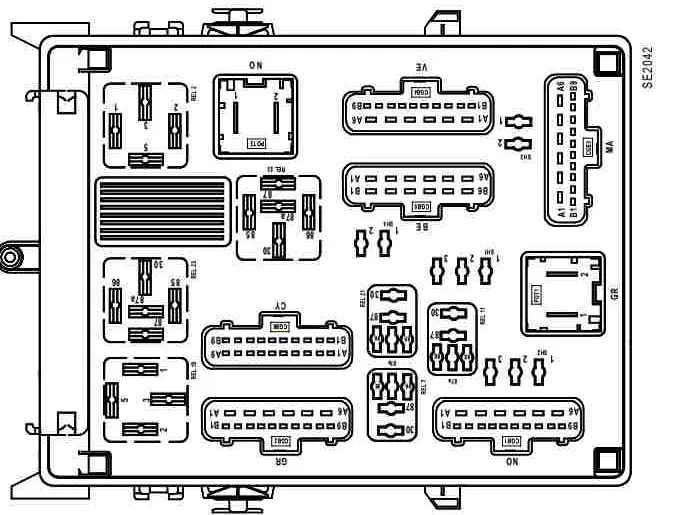

Блок 3
Находится рядом с ЦЭБКС со стороны водителя
| № | Описание |
|---|---|
| 1 | Реле противотуманных фар |
| 2 | Реле 1 основных цепей зажигания |
| 3 | Реле электродвигателя очистителя заднего стекла |
| 4 | Реле стартера |
| 5 | Реле вспомогательных цепей зажигания |
| 6 | Реле 2 основных цепей зажигания |
| 7 | Реле обогревателя заднего стекла |
| F1 | Шунтирующий резистор электропривода стеклоподъемников-передние |
| F2 | Шунтирующий резистор электропривода стеклоподъемников-задние |
| F3 | Шунтирующий резистор системы освещения в дневное время — передние габариты |
| F4 | Шунтирующий резистор системы освещения в дневное время — ближний свет |

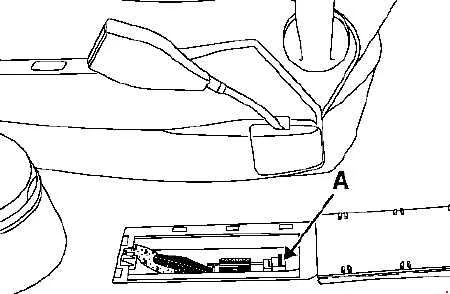

В салоне под ковриков подлокотника вещевого ящика, находится предохранитель отключения потребителей электроэнергии: 20А – Диагностический разъем, аудиосистема, ЭБУ, Центральный коммуникационный блок, охранная сигнализация.
