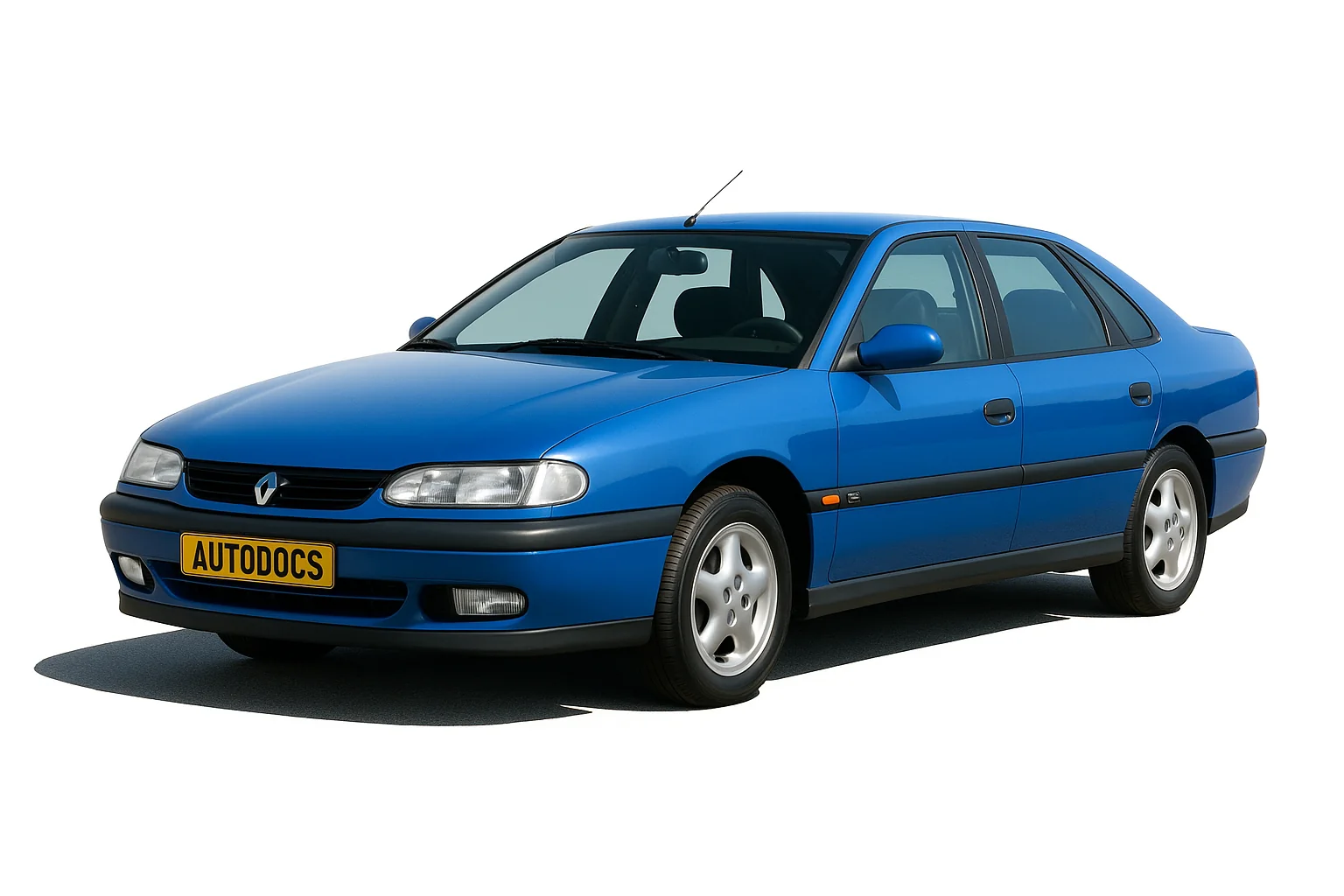

Renault Safrane — автомобиль бизнес-класса, выпускавшийся в 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 и 2000 годах. В статье рассмотрены блоки предохранителей и реле этой модели: расположение салонного и подкапотного блоков, схемы, обозначения и назначение элементов. Таблицы содержат номиналы предохранителей для стеклоподъёмников, обогрева стекла, прикуривателя, освещения и других цепей. Перед заменой сверяйте данные со схемой установленного блока.
Содержание
Комплектация, расположение и номиналы предохранителей могут различаться в зависимости от года выпуска и рынка поставки. Перед заменой сверяйте номинал с маркировкой на крышке блока или в руководстве по эксплуатации автомобиля.
Предохранители и реле в салоне
Основной блок расположен слева в панели приборов, за защитной крышкой; схема с обозначениями предохранителей находится на её обратной стороне.


| № | Обозначение реле |
|---|---|
| 1 | Распределительное реле после замка зажигания |
| 2 | Реле обогрева заднего стекла |
| 3 | Реле передних противотуманных фар |
| 4 | Реле день/ночь |
| 5 | Зуммер о не выключенном освещении |
| 6 | Реле очистителя заднего стекла |
| 7 | Реле очистителя лобового стекла |
| 8 | Реле указателей поворота и аварийной сигнализации |
| 9 | Реле блокировки от детей |
| 10 | Реле стеклоподъемников |


| № | A | Описание предохранителей |
|---|---|---|
| 1 | 40 | Правый передний стеклоподъемник |
| 2 | 40 | Обогреватель заднего стекла |
| 3 | 40 | Левый передний стеклоподъемник |
| 4 | 40 | Система кондиционирования воздуха |
| 5 | 25 | Электрическая блокировка дверей |
| 6 | 10 | Указатели поворота, аварийная световая сигнализация |
| 7 | 20 | Стеклоочиститель ветрового стекла |
| 8 | 25 | Память положения регулировок оборудования |
| 9 | 10 | Габаритное освещение, реостат освещения, подсветка панели приборов и вещевого ящика, управление светом фар |
| 10 | 10 | Левое габаритное освещение, подсветка прикуривателя, радио, селектор автоматической коробки передач, управление отопителем |
| 11 | 20 | Вентиляторы радиатора |
| 12 | 15 | Система кондиционирования воздуха |
| 13 | 10 | Зеркало с электрическим приводом, аварийная световая сигнализация, задний фонарь |
| 14 | 10 | Обогреватель зеркал заднего вида |
| 15 | 15 | Левый указатель поворота, корректор фар |
| 16 | 15 | Правый указатель поворота |
| 17 | 15 | Правая фара |
| 18 | 15 | Левая фара |
| 19 | 15 | Стеклоочиститель заднего стекла, обогреватель заднего стекла, вентилятор отопителя, внутреннее освещение, заднее освещение, контрольная лампа селектора автоматической коробки передач |
| 20 | 20 | Прикуриватель |
| 21 | 15 | Подвеска с электронным управлением |
| 22 | 25 | Стеклоомыватель ветрового стекла |
| 23 | 7.5 | Аксессуары |
| 24 | 10 | Стоп-сигналы, прерыватель указателей поворота, регулятор скорости |
| 25 | 30 | Регулировка положения спинки сидения и подголовника переднего пассажира |
| 26 | 5 | Усилитель рулевого управления |
| 27 | 20 | Защита функционирования двигателя |
| 28 | 10 | ABS |
| 29 | 5 | Автоматическая коробка передач, фонари света заднего хода |
| 30 | 10 | Панель приборов, дополнительное реле, переключатель 4х4, переключатель S |
| 31 | 30 | Регулировка положения правого заднего сидения |
| 32 | 30 | Регулировка положения левого заднего сидения |
| 33 | 30 | Регулировка положения подушки сидения переднего пассажира |
| 34 | 25 | Люк, обогрев сидений, сидение ergo malic |
| 35 | 10 | Часы, звуковой сигнал, синтезатор речи |
| 36 | 25 | Звуковое предупреждение, блок сигнализации |
| 37 | 15 | Внутреннее освещение, электрическое управление замками дверей, зеркало заднего вида |
| 38 | 25 | Противотуманные фары |
| 39 | 15 | Управление радиоприемником и телефоном |
| 40 | 10 | Противотуманные фонари |
За прикуриватель отвечает предохранитель № 20 на 20 A.
Блок под капотом
В моторном отсеке блок находится с левой стороны, под защитной крышкой.

| № | A | Назначение |
|---|---|---|
| 1 | 40 | Управляемая подвеска |
| 2 | 60 | ABS |
| 3 | 70 | Предпусковой прогрев двигателя |
| 4 | 60 | Замок зажигания, указатели поворота, телефон, блокировка замков дверей, плафон, часы |
| 5 | 60 | Отопление, ток сидения с электрическим приводом, стеклоподъемники с электрическим приводом |
| 6 | 60 | Переключатель противоугонного устройства, габаритное освещение, аварийная световая сигнализация |
| 7 | 60 | Замок зажигания, стеклоочистители, стеклоомыватели, прикуриватель |
| 8 | 40 | Левый вентилятор радиатора |
| 9 | 40 | Правый вентилятор радиатора |
| 10 | 40 | Указатели поворота, омыватель фар |
Частые вопросы о предохранителях и реле Renault Safrane
Где находится блок предохранителей на Renault Safrane?
Салонный блок находится слева в панели приборов, за защитной крышкой. Подкапотный блок расположен слева в моторном отсеке, также под защитной крышкой.
Какой предохранитель отвечает за прикуриватель на Renault Safrane?
В салонном списке прикуриватель указан в позиции 20 с номиналом 20 A. В подкапотном списке прикуриватель также упомянут в позиции 7 с номиналом 60 A; сверьте схему установленного блока.
Какой предохранитель проверить, если не работает стеклоподъёмник на Renault Safrane?
В салонном списке правый передний стеклоподъёмник указан в позиции 1 на 40 A, левый передний — в позиции 3 на 40 A. Для других цепей стеклоподъёмников сверяйтесь с назначениями в таблице.
Какой предохранитель отвечает за магнитолу на Renault Safrane?
Радио указано в салонном списке в позиции 10 на 10 A. Управление радиоприёмником и телефоном указано отдельно в позиции 39 на 15 A.
Какой предохранитель отвечает за обогрев заднего стекла на Renault Safrane?
Обогреватель заднего стекла указан в позиции 2 салонного списка на 40 A. В списке реле реле обогрева заднего стекла находится в позиции 2.
Какой предохранитель проверить, если не работают стеклоочистители на Renault Safrane?
Стеклоочиститель ветрового стекла указан в позиции 7 салонного списка на 20 A. Цепь стеклоочистителя заднего стекла включена в назначение позиции 19 на 15 A.
Почему предохранитель Renault Safrane перегорает повторно?
Сверьте позицию и номинал по таблице и схеме именно вашего автомобиля. Не устанавливайте предохранитель большего номинала; при повторном перегорании обратитесь для диагностики соответствующей электрической цепи.
Где посмотреть схему предохранителей Renault Safrane?
В статье приведены схема реле и схема предохранителей в салоне, а также фотография блока под капотом. Обозначения и назначения элементов сведены в таблицы.
