Renault Master – относится к серии малотоннажных автомобилей. В разные годы Renault Master поставлялся на рынки с различными типами кузовов как со стандартной так и удлиненной базой. Модификации Master повышенной грузоподъёмности так же известны под названием Messenger и Mascott. Данная модель представляет копию Opel Movano и Nissan Interstar, у них схожее расположение блоков. Рено мастер 2 поколения выпускался в 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годах. За этот период автомобиль прошел рестайлинг. Рено мастер 3 поколения производился в 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 годах и по настоящее время. Мы предоставим информацию расположения блоков реле и предохранителей рено мастер 3 и 2 поколения, покажем фотографии блоков, схему и описание их назначения. Выделим предохранитель отвечающий за прикуриватель.

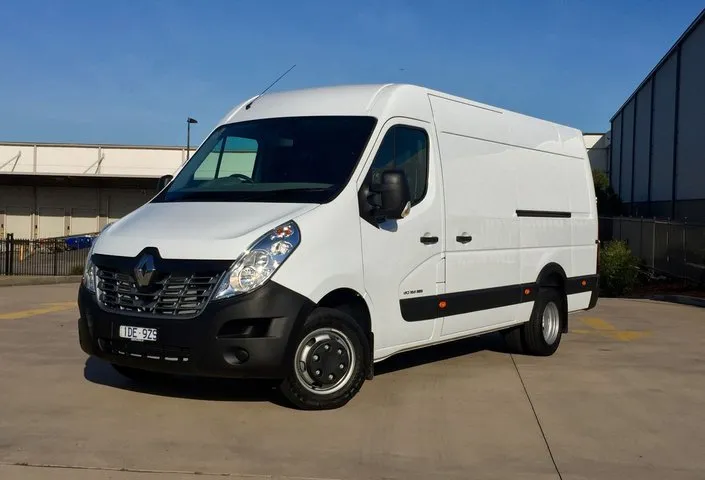

renault master фото

Ввиду того, что рено мастер выпускался большой период времени с различными вариантами электро-оснащенности и моделями кузова, не возможно представить одно общее описание предохранителей и реле. Будьте внимательны, т. к. производить оставляет за собой право вносить изменения в конструкцию автомобиля. Ваше исполнение блоков может отличатся от данного материала. В случае возникновения вопросов, советуем обратится к официальному дилеру в Вашем регионе.

В обоих поколениях существующую 2 основных блока с предохранителями и реле. Один находится в салоне, в левой части приборной панели. Второй под копотном, слева около стойки.

2 поколение

Блок под капотом

Фотографии блока

Вариант 1

eno master 2 под капотом

Вариант 2

блок под капотом мастер 2 1

Вариант 3

блок под капотом мастер 2 3

Схема

Схема рено мастер 2

Описание реле

  • R1 Реле пневматической подвески
  • R2 Реле работающего двигателя для двигателей G9T и G9U в модификации 16-местного автобуса или для дополнительного оборудования
  • R3 Реле обогрева ветрового стекла
  • R4 Не используется
  • R5 Не используется
  • R6 Не используется
  • R7 Реле электровентилятора системы охлаждения двигателя 2 на автомобилях с кондиционером
  • R8 Не используется
  • R9 Реле дополнительного подогрева 3
  • R10a Не используется
  • R10b Не используется
  • R11 Реле дополнительного подогрева 2
  • R12 Реле ЭБУ системы впрыска
  • R13 Реле дополнительного подогрева 1
  • R14 Реле электровентилятора системы охлаждения двигателя 1 на автомобилях с системой отопления и кондиционером
  • R15a Реле компрессора кондиционера
  • R15b Реле подогревателя дизельного топлива

Назначение предохранителей

Плата А (777)

  1. 70А Предохранитель цепи питания блока предохранителей в салоне, переключатель наружного освещения и указателей поворота, замок зажигания
  2. 30А Предохранитель панели управления кондиционером
  3. 70А Предохранитель цепи питания блока предохранителей в салоне, переключатель наружного освещения указателей поворота
  4. Не используется
  5. 70A Предохранитель цепи питания реле после замка зажигания 1, реле обогрева заднего стекла, блок предохранителей в салоне
  6. 30А Предохранитель реле пневматической подвески
  7. 70А Предохранитель реле обогрева ветрового стекла
  8. 60А Предохранитель реле питания ЭБУ АБС

Плата В (777)

  1. 70А Предохранитель цепи питания блока предпускового подогрева
  2. 50А Реле электро вентилятора системы охлаждения двигателя 1, реле малой скорости электровентилятора системы охлаждения
  3. 30А Реле дополнительного подогрева 1
  4. 40А Только для двигателя ZD3: Реле электровентилятора системы охлаждения двигателя 2
  5. 70А Реле дополнительного подогрева 2 и 3
  6. 30А Предохранитель реле узла электронасоса коробки передач

Плата А (597)

  1. 20А Предохранитель цепей двигателя
  2. 10А Предохранитель реле топливного насоса
  3. Не используется
  4. 25А ЭБУ системы впрыска

Плата В (597)

  1. 30А Реле дополнительного подогрева 3
  2. 30А Реле дополнительного подогрева 2
  3. 30А Реле дополнительного подогрева 1
  4. 5А Предохранитель цепи питания контактной платы для дополнительного оборудования

Блок в салоне

Вариант 1

доступ к блоку

Схема вариант 1

Схема 2 вариант 1

Расшифровка

  • F1 5А ЭБУ системы впрыска, реле стартера, диагностический разъем
  • F2 10A ЦЭКБС, прикуриватель первого ряда сидений, центральный замок, элемент обогрева заднего стекла, регулятор холостого хода, реле заднего противотуманного света, панель управления кондиционером, регулятор скорости, выключатель стоп-сигнала, регулятор скорости, пневматическая подвеска, корректор фар, элемент обогрева ветрового стекла, ЭБУ системы контроля парковки, регулятор скорости, ЭБУ управляемой подвески
  • F3 30A Предохранитель переключателя стеклоочистителя и стеклоомывателя, ЦЭКБС
  • F4 15A Предохранитель щитка приборов, ЭБУ подушек безопасности, тахограф
  • F5 15A Предохранитель выключателя стоп-сигнала, генератор, выключатель света заднего хода, реле света заднего хода
  • F6 15A Предохранитель переключателя стеклоочистителя и стеклоомывателя, электродвигатель очистителя ветрового стекла
  • F7 5А Предохранитель АБС, датчик скорости автомобиля
  • F8 15A Реле электровентилятора системы охлаждения двигателя, реле компрессора кондиционера, реле подогревателя дизельного топлива
  • F9 10A Предохранитель аудиосистемы, многофункциональный дисплей, интерфейс радиотелефона, центральный коммуникационный блок
  • F10 30A Предохранитель панели управления кондиционера
  • F11 10A Предохранитель прикуривателя
  • F12 15A Предохранитель розетки для дополнительного оборудования
  • F13 5А Реле ЭБУ системы впрыска
  • F14 5А Предохранитель левого габаритного огня, левый задний фонарь, левый фонарь освещения номерного знака, разъем для подсоединения жилого прицепа, ЦЭКБС, аудиосистема, многофункциональный дисплей
  • F15 5А Предохранитель правого габаритного огня, левый задний фонарь, правый фонарь освещения номерного знака, разъем для подсоединения жилого прицепа, щиток приборов
  • F16 10A Предохранитель левой фары (ближний свет), переключатель корректора света фар
  • F17 10A Предохранитель правой фары (ближний свет)
  • F18 10A Предохранитель левой фары (дальний свет), щиток приборов
  • F19 10A Предохранитель правой фары (дальний свет)
  • F20 10A Предохранитель заднего противотуманного фонаря, разъем для подсоединения жилого прицепа
  • F21 15A Предохранитель звукового сигнала
  • F22 5А Предохранитель элементов обогрева наружных зеркал заднего вида
  • F23 20A Предохранитель элемента обогрева правого заднего стекла боковины
  • F24 20A Предохранитель элемента обогрева левого заднего стекла боковины
  • F25 Не используется
  • F26 Не используется
  • F27 5А Предохранитель реле управляемой подвески
  • F28 15A Предохранитель тахографа, щиток приборов, сирена сигнализации, диагностический разъем, датчик противоугонной сигнализации
  • F29 10A Предохранитель аудиосистемы, многофункциональный дисплей, интерфейс радиотелефона, центральный коммуникационный блок
  • F30 Не используется
  • F31 5А Предохранитель датчика удара, ЦЭКБС
  • F32 15A Предохранитель нагревательных элементов передних сидений, переключатель наружных зеркал заднего вида
  • F33 20A Предохранитель переключатель стеклоподъемника двери водителя, переключатель стеклоподъемника двери пассажира
  • F34 20A Предохранитель реле времени стеклоподъемника
  • F35 20A Реле подогревателя дизельного топлива
  • F36 15A Предохранитель выключателя аварийной сигнализации
  • F37 30A Предохранитель выключатель центрального замка
  • F38 Не используется
  • F39 30A Предохранителе отключения потребителей электроэнергии (питание предохранителей F27, F28, F29 и F31)

За прикуриватель отвечает предохранитель номер 11.

Реле в салоне

реле в салоне 2

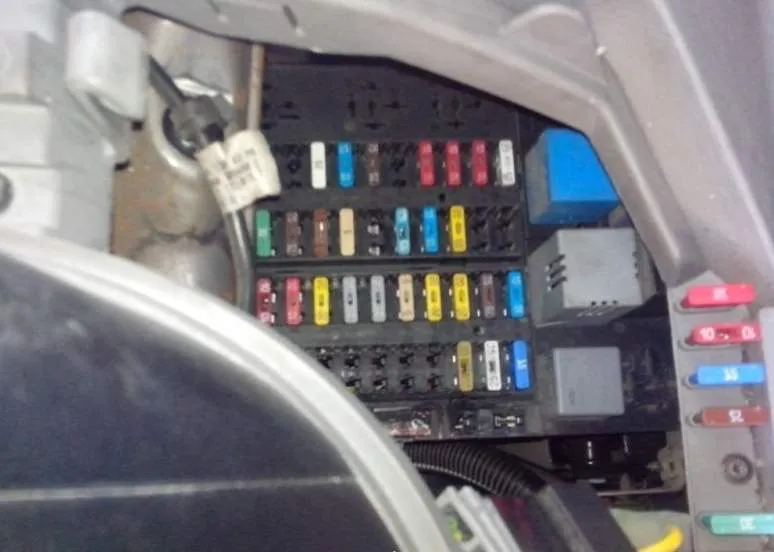

Вариант 2

блок в салоне рено мастер 2

Схема вариант 2

Схема вариант 2

Полная фотография блока

мастер 2002 блок в салоне

Описание

  1. Резервный
  2. Резервный
  3. Резервный
  4. 20А – Противоугонное устройство, Датчик удара
  5. Резервный
  6. 10А – Левая фара дальнего света, Щиток приборов
  7. 15А – Плафон, Память аудиосистемы, Щиток приборов, Приемник дистанционного управления замками дверей, Внутреннее освещение, Указатель со встроенными часами, Реле управления замами дверей, Тохограф
  8. 30А – Предохранитель отклонения потребителей электроэнергии
  9. Резервный
  10. 10А – Правая фара (дальний свет)
  11. 7,5А – Лампы заднего противотуманного света, Щиток приборов
  12. Резервный
  13. Резервный
  14. 20А – Электродвигатель очистителя ветрового стекла
  15. Резеврный
  16. 25А – Система центральной блокировки замов дверей
  17. 30А – Омыватель фар
  18. 2А – Разъем диагностики бортовой системы диагностики OBD2
  19. 5А – Пневматическая подвеска
  20. 15А – Аварийная сигнализация, Разъем диагностики
  21. Резеврный
  22. 2А – Антиблокировочная система тормозов (АБС)
  23. 15А – Звуковой сигнал
  24. 7,5А – Правые лампы габаритного света, Фонари освещен номерного знака
  25. Резеврный
  26. 5А – Элемент обогрева заднего стекла
  27. 20А – Левые лампы габарит него света, Фонари освещения номерного знака, Лампы подсветки выключателей органов управления и прикуривателя
  28. Резеврный
  29. 15А – Обогрев сидении
  30. 20А – Электромагнитный клапан останова дизели, Система предпускового подогрева, Система впрыска.
  31. 15А – Очиститель , омыватель ветрового стекла
  32. 10А – Правая фара (ближний свет)
  33. 25А – Электро стекло подъёмник двери пассажира
  34. 20А – Лампы стоп-сигнала, Лампы света заднего хода
  35. 20А – Электровентилятор подачи воздуха в кабину
  36. 10А – Реле времени омывателя фар, Левая фара (ближний свет), Щиток приборов
  37. 25А – Электростеклоподъёмник двери водителя
  38. 7,5А – ЭБУ системы впрыска
  39. Резевный
  40. 20А – Аудиосистема, Тахометрическое реле, Реле подогревателя дизельного топлива
  41. 10А – Элементы обогрева наружных зеркал заднего вида
  42. 15А – Сигнализатор о не выключенном наружном освещении, Щиток приборов
  43. Резевный
  44. 25А – Прикуриватель
  45. 40А – Электро вентилятор подачи воздуха в кабину автомобиля с кондиционером
  46. 40А – Элемент обогрева заднего стекла

За прикуриватель отвечает предохранитель номер 44 на 25А

Предохранители на АКБ

Эти предохранители расположены на положительном выводе аккумуляторной батареи.

Схема

предохранители на акб

  • F1 – 40A – Блок предохранителей в салоне
  • F2 – 400А – Питание блока предохранителей силовых цепей, стартера, системы пуска
  • F3 – 40А – Предохранитель реле питания ЭБУ системы впрыска

3 поколение

Блок под капотом

Находится под бочком. Для доступа к блоку его надо снять.

мастер 3 блок под капотом

Вариант 1

Фотография

мастер 2011 год блок под капотом

Схема

схема 1

Расшифровка

F1 7,5А Фонарь правый габаритный
F2 7,5А Фонарь левый габаритный
F3 10А Правый ближний свет фар
F4 10А Левая фара ближнего света
F5 20А Противотуманные фары
F6 10А Левый дальний свет
F7 10А Правый дальний свет
F8 25А блок питания АБС
F9 30А Стеклоочиститель
F10 10А Подушка безопасности PIS (первичное зажигание)
F11
F12 20А Питание ЭБУ КП (Передний привод)
F13
F14
F15
F16 5А Коробка передач PIS (питание первичного зажигания)
F17 7,5А Пассажирский отсек PIS (первичное питание)
F18 5А ЭБУ впрыска / реле подогревателя дизеля
F19 10А Задние ходовые огни PIS (первичное зажигание)
F20
F21
F22 10А Кондиционер (компрессор) I
F23 5А Размораживание (релейное управление)

Вариант 2

Схема

схема

Описание

F1
F2
F3 50 АВТОБУС X62
F4 40 ЭБУ АБС
F5 50 Дополнительное реле отопления 1
F6 50 Специальная переоборудование кузова, X62 BUS
F7 70 Реле дополнительного обогрева 2
F8 70 Задние фонари, блок предохранителей и реле в салоне, сопротивление отопителя дизельного двигателя
F9 70 Блок реле и предохранителей в салоне
F10 50 Реле вентилятора электродвигателя 3, реле вентилятора электродвигателя (номинал в зависимости от комплектации автомобиля)
40
F11 40 Реле 1 скорости вращения вентилятора двигателя, Реле 2 скорости вентилятора двигателя (номинальные значения в зависимости от комплектации автомобиля)
50
60
F12 40 Запускает двигатель
F13 60 Блок интерфейса нагрева
F14 60 Блок интерфейса нагрева
F15 70 Блок реле свечей накаливания дизельного двигателя
F16 40 Реле электронасосного агрегата КП
50 Блок предохранителей 2
ПРЕДОХРАНИТЕЛЬНАЯ ПЛАСТИНА ШИНЫ (260BA)
F1 5 Блок питания реле управления освещением (ГРУАУ) Передние и задние фонари
F2 5 Блок питания реле управления освещением (ГРУАУ) Индивидуальное освещение (X81)
F3 15 Источник питания реле 1155 (70А + дополнительное реле нагрузки)
F4 25 Реле 1155 питания (70А + реле АКБ BCM)
F5 10 Блок питания для мультимедийного дисплея из комплектов ГРУАУ
F6 5 Электропитание электронного блока управления порога
F7
F8

Блоки в салоне

Основной блок

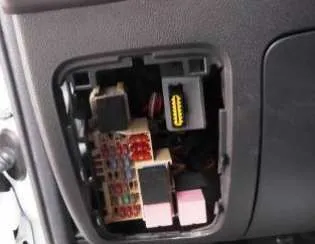

фото блока в салоне мастер 3

Фотография

фото блока мастер 3 1

На обратной стороне защитной крышки будет находится актуальная схема расположения

Обозначение элементов

схема блока в салоне рено мастер 3

Схема

Блок в салоне

Описание

1 10 Информационно-развлекательная система, обогрев сидений, (Сервисное реле 1. Реле работы двигателя)
2 15 Прикуриватель
3 10 Розетка 1
4 10 Розетка 2
5 5 Приборная доска
6 30 Центральный замок (UCE Habitacle (CPE, SUPCPE), BFR)
7 25 Поворотники, задние противотуманные фары, блок управления кузовом (UCE Habitacle + Batsecurite)
8 5 Диагностический разъем
9
10 5 ABS, Электронная программа стабилизации
11 10 Внутреннее освещение, стоп-сигналы
12 5 Модуль управления кузовом
13 15 Стоп-сигнал
14 5 Блок управления кузовом, электрические стекло подъемники, кондиционер
15 20 Левое заднее стекло с обогревом
16 20 Правое заднее стекло с обогревом
17 15 Омыватель ветрового стекла (органы управления на руле)
18 5 Электронный иммобилайзер
19 15 Подогрев сидений (BFRH2, ADPCNC, адаптация)
20
21 10 Огни поворотов
22 10 Информационно-развлекательная система, обогрев сидений, экран дисплея автомобиля, аудио разъемы, сигнализация
23 5 Связь без помощи рук
24 10 Тахограф
25 – (расположение диода)
26 – (расположение диода)
27 40 Вентилятор климат-контроля
28 10 Дополнительные приспособления (BFRH2, реле удаления ACC, реле сервитута 1)
29 40 Электрические стекло подъемники, блок управления кузовным оборудованием

За работу прикуривателя и передней розетки отвечают предохранители 2 и 3.

Дополнительные блоки

Они расположен с правой стороны (левый и правый руль) под панелью приборов и прикреплены к правому фланцу балки панели приборов.

Блок 1

Блок 1

Назначение

  1. Блок питания распределения тока нагрузки 20А – 12 В
  2. 20А – Информация о работе двигателя
  3. 20А – Сиденье с подогревом
Блок 2

Схема

Блок 2

Обозначение

  1. 20А Дверь раздвижная
  2. 20А Крышка багажника
  3. 20А Сиденье автобуса с подогревом
  4. Автобус 20А ESP
  5. 40А Информация о кондиционере
  6. 70А BCM + питание АКБ
  7. 70А + подача аксессуаров в навес
